WorksheetsQuiz Instalasi Ketenagalistrikan
Total questions: 30
Worksheet time: 23mins
Apa yang dimaksud dengan instalasi ketenagalistrikan menurut Peraturan Menteri Pertambangan dan Energi?
Bangunan-bangunan sipil dan elektromekanik yang digunakan untuk pembangkitan, konversi, transformasi, penyaluran, distribusi, dan pemanfaatan tenaga listrik.
Sistem yang hanya digunakan untuk distribusi tenaga listrik.
Peralatan rumah tangga yang menggunakan listrik.
Alat untuk mengukur dan membatasi arus listrik.
Apa fungsi dekoratif dari lampu dinding dan lampu meja?
Memberikan pencahayaan yang cukup
Mengurangi konsumsi energi listrik
Mengatur suhu ruangan
Mengurangi biaya listrik
Apa yang harus diperhatikan oleh perancang terkait perkembangan teknik dan kemungkinan perluasan?
Hanya fokus pada biaya awal pemasangan
Kecenderungan perkembangan teknik dan kondisi lokasi
Mengabaikan keinginan penghuni rumah
Tidak mempertimbangkan kemungkinan perluasan
Apa yang harus diketahui oleh perancang terkait standar dan peraturan?
Standar dan peraturan yang tidak berhubungan dengan instalasi
Standar dan peraturan yang berlaku di negara lain
Standar dan peraturan yang langsung berhubungan dengan instalasi dan lingkungan
Standar dan peraturan yang hanya berlaku untuk estetika
Apa yang dimaksud dengan persyaratan khusus dalam sistem instalasi?
Persyaratan yang tidak perlu dipenuhi oleh pemesan
Spesifikasi dan persyaratan yang diterima dari pemesan
Persyaratan yang hanya berfokus pada estetika
Persyaratan yang tidak mencakup jadwal pemasangan
Berapa jangka waktu yang lazim digunakan untuk menghitung kebutuhan beban listrik pada terminal penerima?
10 menit, 20 menit, atau 30 menit
15 menit, 30 menit, atau 1 jam
1 jam, 2 jam, atau 3 jam
5 menit, 10 menit, atau 15 menit
Apa yang harus ditentukan dalam langkah kedua terkait tenaga listrik?
Jenis mesin listrik yang digunakan
Apakah tenaga listrik diminta dari perusahaan umum atau dibangkitkan sendiri
Sistem proteksi terhadap sentuh langsung
Tempat panel pembagi
Apa yang perlu diperhatikan jika pembangkit listrik dilakukan secara paralel dengan jaringan perusahaan umum?
Jenis mesin listrik yang digunakan
Penentuan tempat panel pembagi
Pengaturan dan persetujuan tentang pertukaran energi antar kedua sistem
Perhitungan susut voltase
Apa yang harus diperhatikan dalam menentukan perlengkapan instalasi listrik?
Hanya faktor keamanan pengoperasian
Faktor keamanan, penyesuaian terhadap standar, dan faktor ekonomi
Hanya faktor ekonomi
Hanya kemampuan hantar arus
Apa yang dimaksud dengan perlengkapan instalasi listrik?
Peralatan listrik yang digunakan dalam suatu rangkaian listrik
Peralatan yang hanya digunakan oleh PLN
Peralatan yang hanya digunakan untuk rumah tangga
Peralatan yang tidak memerlukan perawatan
Siapa yang bertanggung jawab atas pemasangan Alat Pengukur dan Pembatas (APP)?
Konsumen
PLN atau Pengusaha Ketenagalistrikan
Pemerintah Daerah
Pihak Swasta
Apa fungsi utama dari Mini Circuit Breaker (MCB) pada APP?
Mengukur pemakaian energi listrik
Membatasi arus ke instalasi konsumen sesuai daya sambungannya
Menyambungkan konduktor ke terminal khusus
Mengatur distribusi energi listrik ke jaringan rumah

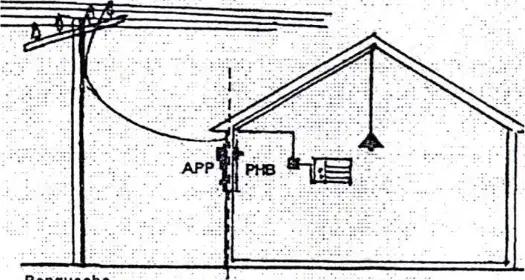

Energi listrik dari APP disalurkan ke mana sebelum didistribusikan ke jaringan instalasi rumah?
Saluran Masuk Pelayanan (SMP)
Papan Hubung Bagi Konsumen (PHBK) Utama
Mini Circuit Breaker (MCB)
Terminal Khusus
Apa yang harus dilakukan jika konduktor SMP terbuat dari bahan aluminium?
Menggunakan terminal netral
Menggunakan terminal khusus
Mengganti konduktor dengan bahan lain
Menambah daya sambungan
Bagaimana cara kerja saklar pemisah dalam instalasi listrik? (DoK Level 3)
Memisahkan sirkuit di belakang dari voltase
Menghubungkan sirkuit dengan sumber daya utama
Mengatur arus listrik agar tetap stabil
Menyimpan energi untuk digunakan dalam keadaan darurat
Apa fungsi utama dari Pemutus Sirkit Mini (PSM) atau Mini Circuit Breaker (MCB)?
Mengatur tegangan listrik pada rumah tangga
Membatasi arus ke konsumen sesuai dengan daya sambung
Mengubah arus AC menjadi arus DC
Menyimpan energi listrik untuk penggunaan darurat
Apa fungsi alat pada pemutus sirkuit otomatis yang menjamin pemutusan secara bebas (trip-free)?
Mengembalikan tuas saklar ke keadaan semula setelah beban lebih
Menjembatani kontak yang putus dengan kawat di luarnya
Mencegah tuas saklar kembali ke keadaan menutup selama beban lebih masih bertahan
Menghubungkan konduktor fase dengan kontak alas rumah patron
Apa yang harus dilakukan terhadap sekering yang sudah putus?
Dapat digunakan kembali dengan menjembatani kontak yang putus
Tidak boleh digunakan lagi
Dapat diperbaiki dengan kawat di luarnya
Dapat dihubungkan langsung ke sumber listrik
Apa saja yang termasuk dalam perhitungan teknis jika diperlukan?
Susut voltase, perbaikan faktor daya, beban terpasang dan kebutuhan maksimum, arus hubung pendek dan daya hubung pendek, tingkat pencahayaan (lux).
Susut voltase, perbaikan faktor daya, cara pemasangan kabel, tingkat pencahayaan (lux).
Susut voltase, perbaikan faktor daya, jumlah dan jenis PHBK, tingkat pencahayaan (lux).
Susut voltase, perbaikan faktor daya, cara kerja instalasi kendali, tingkat pencahayaan (lux).
Apa saja yang termasuk dalam tabel bahan instalasi?
Jumlah dan jenis kabel, konduktor dan perlengkapan, jumlah dan jenis perlengkapan bantu, jumlah dan jenis PHBK, jumlah dan jenis armatur lampu.
Jumlah dan jenis kabel, konduktor dan perlengkapan, susut voltase, tingkat pencahayaan.
Jumlah dan jenis kabel, konduktor dan perlengkapan, cara kerja instalasi kendali, arus hubung pendek.
Jumlah dan jenis kabel, konduktor dan perlengkapan, perbaikan faktor daya, tingkat pencahayaan.
Berapa jumlah konduktor yang diperlukan untuk sirkuit satu fase?
Dua konduktor
Tiga konduktor
Empat konduktor
Lima konduktor
Bila digunakan sirkuit fase tiga dengan voltase kerja 220 V/380 V dan kebutuhan daya 11.000 VA, berapakah arus listrik yang mengalir?
10,5 A
16,7 A
20 A
25 A
Apa tujuan dari tanda pengenal pada saklar masuk PHBK?
Untuk memperindah tampilan saklar
Agar mudah dikenali dan dibedakan dari saklar lain
Untuk meningkatkan daya tahan saklar
Agar saklar dapat digunakan pada semua jenis sirkuit
Apa tujuan utama dari penyusunan dan pemasangan PHBK?
Memastikan estetika instalasi
Mempermudah pemeliharaan dan pelayanan
Mengurangi biaya instalasi
Meningkatkan kecepatan aliran listrik
Apa yang harus digunakan untuk penyambungan saluran masuk dan keluar pada PHBK?
Kabel langsung
Terminal
Sakelar
Sekering
Berdasarkan ketentuan PUIL (511.2.5), bagaimana sebaiknya kelompok perlengkapan instalasi daya diatur?
Digabungkan dalam satu kelompok
Dipisahkan dari kelompok perlengkapan instalasi lainnya
Dikelompokkan berdasarkan warna kabel
Tidak perlu dikelompokkan
Apa yang menjadi pengecualian dari ketentuan pemasangan PHBK?
Pada instalasi rumah.
Pada instalasi di luar ruangan.
Pada instalasi di area publik.
Pada instalasi di gedung bertingkat.
Di mana PHBK tidak boleh dipasang kurang dari 0,9 m di atas tanah, lantai, atau panggung?
Instalasi rumah.
Instalasi di area publik.
Instalasi di gedung bertingkat.
Instalasi di luar ruangan.
Apa jarak bebas mendatar minimal yang harus disediakan di sekitar papan pembagi untuk mengoperasikan dan menyetel semua perlengkapan dengan aman?
2 meter
4 meter
6 meter
8 meter
Dimana sebaiknya kotak kontak dipasang di dekat pintu masuk utama rumah?
Di langit-langit dekat pintu masuk
Di dinding luar dekat pintu masuk
Di lantai dekat pintu masuk
Di tengah-tengah ruangan
