PERBAIKAN ELEKTROMEKANIK, PLC & ELEKTRONIK

Total questions: 80

Worksheet time: 2hrs 57mins

Name
Class
Date
1.
1. Motor listrik 3 fasa bekerja berdasarkan prinsip medan magnet berputar yang dihasilkan oleh...
a)
A. Arus searah yang melewati lilitan rotor.
b)
B. Arus bolak-balik 3 fasa yang melewati lilitan stator.
c)
C. Induksi magnet dari sumber tegangan DC.
d)
D. Perbedaan potensial antara fasa R dan netral.
e)
E. Kumparan tunggal yang diberi tegangan.
2.
2. Untuk membalik arah putaran motor induksi 3 fasa, prinsip kelistrikan yang harus dilakukan pada sambungan fasa ke motor adalah...
a)
A. Menukar semua urutan fasa (R, S, T menjadi T, S, R).
b)
B. Menukar posisi dua fasa manapun (misal: R dengan S, atau S dengan T).
c)
C. Mengurangi tegangan suplai motor.
d)
D. Menambahkan kapasitor pada salah satu fasa.
e)
E. Mengubah frekuensi sumber tegangan.
3.
3.Pada Ladder Diagram PLC, simbol garis vertikal di sebelah kiri dan kanan, serta garis horizontal yang menghubungkan simbol-simbol disebut...
a)
A. Function Block.
b)
B. Statement List.
c)
C. Rung dan Bus Bar.
d)
D. Network dan Operand.
e)
E. Source dan Sink.
4.
4.Perhatikan simbol Ladder Diagram berikut: —| |— Simbol ini dalam konteks input PLC (misal dari sebuah tombol) merepresentasikan...
a)
A. Kontak Normally Closed (NC).
b)
B. Coil Output.
c)
C. Kontak Normally Open (NO).
d)
D. Timer.
e)
E. Counter.
5.
5. Jika Anda ingin sebuah lampu indikator (Output PLC) menyala hanya ketika sebuah tombol ditekan dan akan mati saat tombol dilepas, logika Ladder Diagram yang paling sederhana adalah menghubungkan...
a)
A. Tombol NC dengan Coil Output.
b)
B. Tombol NC dengan kontak NC dari Output, lalu ke Coil Output.
c)
C. Tombol NO langsung dengan Coil Output.
d)
D. Tombol NO dengan kontak NO dari Output, lalu ke Coil Output.
e)
E. Tombol NO dengan Timer.
6.
6. Dalam sistem kontrol ON/OFF sederhana dengan pengunci (latching) menggunakan PLC, apa peran utama dari kontak Output (misalnya, —(OUT 100.00)—) yang dipasang paralel dengan kontak PB-Start?
a)
A. Sebagai pengaman overload.
b)
B. Untuk mematikan sistem secara darurat.
c)
C. Untuk menghidupkan sistem secara otomatis.
d)
D. Mempertahankan kondisi ON setelah PB-Start dilepas.
e)
E. Mengubah arah putaran motor.
7.
7.Apa yang akan terjadi jika dalam sebuah rangkaian Forward Reverse, kedua kontaktor (Kontaktor Forward dan Kontaktor Reverse) aktif secara bersamaan?
a)
A. Motor akan berputar lebih cepat.
b)
B. Motor akan berhenti perlahan.
c)
C. Terjadi hubungan singkat antar fasa (korsleting).
d)
D. Motor akan berputar maju mundur secara bergantian.
e)
E. PLC akan mengalami error program.
8.
8. Sebuah sakelar yang secara fisik terbuka dalam kondisi normal dan akan menutup saat diaktifkan, jika diwakili dalam Ladder Diagram sebagai input PLC, paling tepat menggunakan simbol...
a)
A. Kontak NO.
b)
B. Kontak NC.
c)
C. Coil.
d)
D. Timer.
e)
E. Counter.
9.
9.Komponen apa yang berfungsi melindungi motor listrik 3 fasa dari kerusakan akibat arus lebih (overload) atau macetnya rotor?
a)
A. Push Button.
b)
B. Relay Bantu.
c)
C. Thermal Overload Relay (TOR).
d)
D. Miniature Circuit Breaker (MCB).
e)
E. Pilot Lamp.
10.
10. Dalam Ladder Diagram, simbol —(/)— merepresentasikan...
a)
A. Kontak Normally Closed (NC).
b)
B. Kontak Normally Open (NO).
c)
C. Coil Output.
d)
D. Timer Contact.
e)
E. Counter Reset.
11.

Apa prinsip kerja dari transistor?

a)

Transistor hanya berfungsi sebagai resistor dalam rangkaian.

b)

Transistor digunakan untuk menyimpan data dalam memori.

c)

Transistor mengubah energi cahaya menjadi energi listrik.

d)

Transistor berfungsi sebagai penguat dan saklar dengan mengontrol arus listrik.

12.

Sebutkan fungsi SCR dalam rangkaian!

a)

Fungsi SCR dalam rangkaian adalah untuk meningkatkan tegangan listrik.

b)

Fungsi SCR dalam rangkaian adalah sebagai penguat sinyal analog.

c)

Fungsi SCR dalam rangkaian adalah untuk menyimpan energi listrik sementara.

d)

Fungsi SCR dalam rangkaian adalah sebagai saklar elektronik untuk mengontrol aliran arus searah.

13.

Apa saja aplikasi dari sistem kontrol elektronik?

a)

Penggunaan sistem kontrol dalam pengolahan data besar.

b)

Aplikasi sistem kontrol untuk pengembangan perangkat lunak.

c)

Sistem kontrol elektronik dalam pengelolaan sumber daya manusia.

d)

Aplikasi dari sistem kontrol elektronik meliputi pengendalian mesin industri, otomasi rumah, kendaraan otonom, dan perangkat elektronik konsumen.

14.

Sebutkan 3 bagian transistor !

a)

Komponen transistor terdiri dari resistor, kapasitor, dan induktor.

b)

Komponen transistor terdiri dari anoda, katoda, dan gate.

c)

Komponen transistor terdiri dari emitter, base, dan collector.

d)

Komponen transistor terdiri dari emitter, collector, dan diode.

15.

Jelaskan perbedaan antara SCR dan TRIAC!

a)

SCR mengalirkan arus dua arah, TRIAC mengalirkan arus satu arah.

b)

SCR mengalirkan arus satu arah, TRIAC mengalirkan arus dua arah.

c)

SCR dan TRIAC keduanya mengalirkan arus satu arah.

d)

SCR digunakan untuk aplikasi AC, TRIAC untuk aplikasi DC.

16.

Apa yang dimaksud dengan Solid State Relay (SSR)?

a)

Solid State Relay (SSR) adalah alat mekanik yang mengatur aliran gas.

b)

Solid State Relay (SSR) adalah perangkat yang hanya berfungsi pada suhu rendah.

c)

Solid State Relay (SSR) adalah perangkat elektronik yang mengendalikan arus listrik tanpa bagian bergerak.

d)

Solid State Relay (SSR) adalah komponen yang memerlukan pemeliharaan rutin.

17.

Sebutkan kelebihan menggunakan transistor dalam rangkaian!

a)

Kelebihan menggunakan transistor dalam rangkaian adalah ukuran kecil, efisiensi tinggi, kecepatan switching cepat, dan kemampuan menguatkan sinyal.

b)

Kelebihan menggunakan transistor adalah ukuran besar dan konsumsi daya tinggi.

c)

Kelebihan menggunakan transistor adalah biaya rendah dan daya tahan tinggi.

d)

Kelebihan menggunakan transistor adalah kecepatan rendah dan tidak dapat menguatkan sinyal.

18.

Bagaimana cara kerja TRIAC dalam mengontrol arus?

a)

TRIAC mengontrol arus dengan mengubah frekuensi sinyal AC.

b)

TRIAC mengalihkan arus dengan menggunakan resistor dan kapasitor.

c)

TRIAC mengatur arus dengan memutuskan sambungan arus DC.

d)

TRIAC mengontrol arus dengan mengalihkan dan memicu arus AC melalui terminal gate.

19.

Gambarkan komponen SCR dan jelaskan fungsinya!

a)

Komponen SCR terdiri dari resistor, kapasitor, dan induktor, yang berfungsi untuk menyimpan energi.

b)

Komponen SCR terdiri dari dioda, gerbang, dan sirkuit, yang berfungsi untuk mengalirkan sinyal listrik.

c)

Komponen SCR terdiri dari anoda, katoda, dan gerbang, yang berfungsi untuk mengendalikan aliran arus listrik.

d)

Komponen SCR terdiri dari anoda, katoda, dan transistor, yang berfungsi untuk mengubah frekuensi arus.

20.

Apa peran transistor dalam sistem kontrol elektronik?

a)

Transistor digunakan sebagai penyimpan data dalam sistem kontrol elektronik.

b)

Transistor berperan sebagai penguat sinyal dan saklar dalam sistem kontrol elektronik.

c)

Transistor berfungsi sebagai sumber daya utama dalam sistem kontrol elektronik.

d)

Transistor hanya berperan dalam pengolahan sinyal audio dalam sistem kontrol elektronik.

21.

gambar berikut merupakan fungsi transistor sebagai

a)

penguat listrik

b)

tahanan listrik

c)

sakelar listrik

d)

pengubah listrik

22.

gambar disamping merupakan

a)

PLC

b)

MCB

c)

TOR

d)

VSD

23.

setting parameter nCr adalah ...

a)

setting Arus Motor

b)

setting Daya Motor

c)

setting Frekuensi Motor

d)

Setting Speed Motor

24.

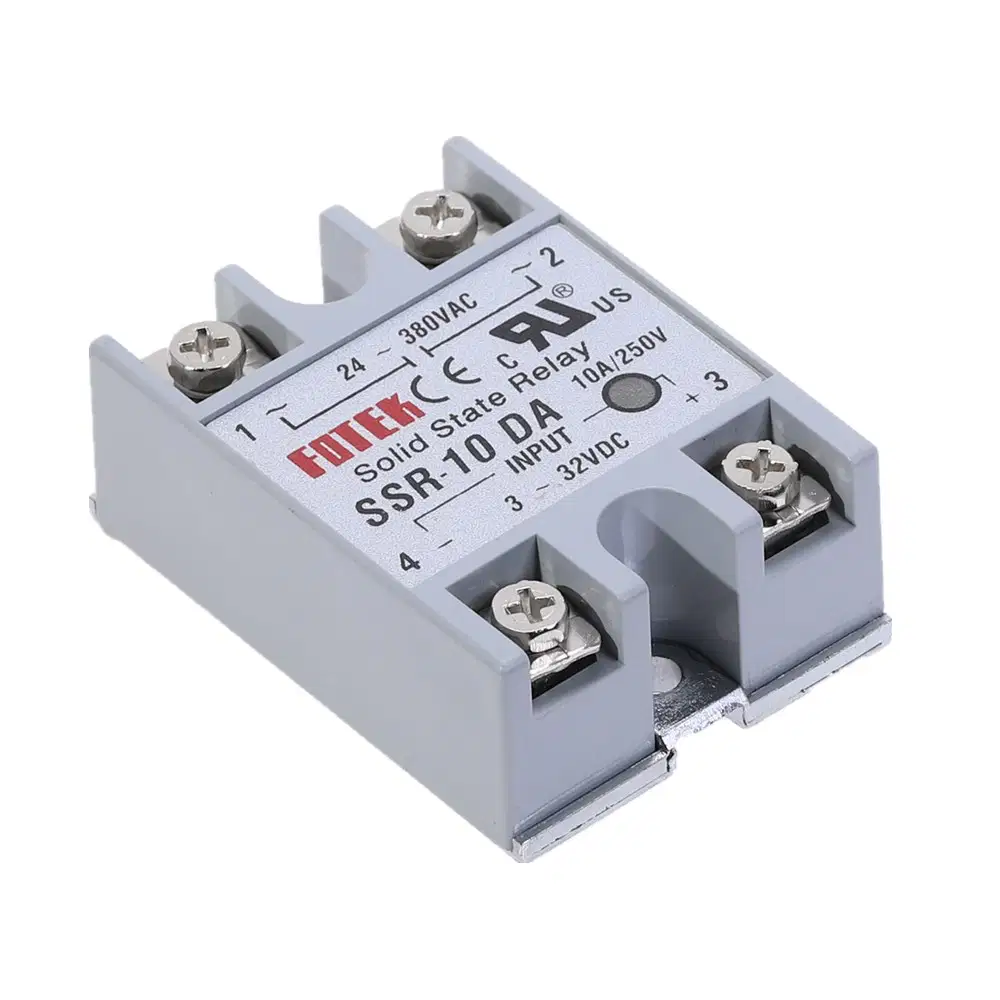

Fungsi komponen berikut adalah

a)

sebagai pengaman otomatis pada instalasi listrik, yaitu untuk memutus aliran listrik saat terjadi arus berlebih (overload)

b)

sebagai sakelar elektronik tanpa bagian bergerak yang menghidupkan dan mematikan beban listrik dengan sinyal kontrol tegangan rendah

c)

menghubungkan dan memutus sirkuit listrik secara otomatis, terutama untuk beban berdaya tinggi seperti motor, pemanas, dan sistem pencahayaan besar.

d)

mengendalikan aliran arus listrik besar dengan bantuan arus listrik kecil, bertindak sebagai sakelar yang dioperasikan secara elektromagnetik

25.

Apa fungsi R pada rangkaian berikut ;

a)

untuk mengatur aliran listrik yang mengalir

b)

untuk membatasi arus agar lampu LED tidak terbakar

c)

untuk menghambat arus agar tidak mengalir berlebihan

d)

untuk membatasi arus gate dan mengatur sudut firing (sudut picu) guna mengontrol daya yang dialirkan ke beban

26.

Di bawah ini yang bukan merupakan tujuan sistem pembumian adalah

a)

Meningkatkan daya listrik

b)

Menjamin keselamatan orang dari sengatan listrik

c)

Sebagai penangkal petir

d)

Mencegah kerusakan peralatan elektronik

27.

Nilai tahanan pembumian yang baik menurut PUIL 2000 maksimal :

a)

0.5 Ohm

b)

5 Ohm

c)

50 Ohm

d)

500 Ohm

28.

PUIL adalah singkatan dari :

a)

Pedoman Umum Instalasi Listrik

b)

Persyaratan Umum Instalasi Listrik

c)

Peralatan Umum Instalasi Listrik

d)

Peraturan Umum Instalasi Listrik

29.

Mana yang di sebut sebagai tegangan 3 phase ?

a)

R-N

S-N

T-N

b)

R-S

S-T

T-R

c)

N-G

d)

R-G

30.

Jika Rumah kamu memiliki daya listrik sebesar 1300 VA dengan tegangan listrik 220 Volt. berapa kapasitas MCB yang harus terpasang di rumahmu?

a)

10 Ampere

b)

6 Ampere

c)

5 Ampere

d)

4 Ampere

31.

Komponen yang dapat dihubungkan dengan Output PLC adalah……

a)

Saklar

b)

Motor DC

c)

TOR

d)

Limit Swicth

e)

Sensor

32.

Peralatan yang dapat dihubungkan dengan Input PLC adalah …………

a)

Saklar

b)

Lampu

c)

Motor Listrik AC

d)

Motor Listrik DC

e)

Buzzer

33.

Hasil Kerja program Ladder dibawah ini adalah …………….

a)

Jika I1 ON dan I2 ON, maka Q1 akan ON

b)

Jika I1 OFF dan I2 OFF, maka Q1 akan ON

c)

Jika I1 OFF dan I2 ON, maka Q1 akan ON

d)

Jika I1 ON dan I2 ON, maka Q1 akan OFF dan ON

e)

Jika I1 ON dan I2 OFF, maka Q1 akan ON

34.

Gambar berikut merupakan simbol ...

a)

Timer

b)

Counter

c)

LD

d)

OUTPUT

e)

INPUT

35.

Gambar di atas ini menunjukkan gambar ... .

a)

Instruksi Load

b)

Instruksi Load NOT

c)

Instruksi AND

d)

Instruksi AND NOT

e)

Instruksi OR

36.

Pada sistem kendali PLC, komponen yang berfungsi untuk menerima sinyal dari dunia luar dan

mengubahnya menjadi sinyal digital adalah ...

a)

Input

b)

Output

c)

CPU

d)

Memory

37.

Pada sistem kendali PLC, komponen yang berfungsi untuk memproses sinyal dari input dan

menghasilkan sinyal untuk output adalah ...

a)

Input

b)

Output

c)

CPU

d)

Memory

38.

Pada sistem kendali PLC, komponen yang berfungsi untuk menyimpan program dan data adalah ...

a)

Input

b)

Output

c)

CPU

d)

Memory

e)

Power supply

39.

Berikut ini yang termasuk peralatan input kendali PLC,kecuali

a)

Sensor

b)

Lampu

c)

Photo Elektrik

d)

Tombol

40.

Berikut ini yang bukan peralatan output pada PLC adalah . . . . .

a)

Solenoid

b)

Lampu

c)

Coil

d)

Push Button

41.

Untuk menyimpan program yang kita buat kedalam PLC agar tidak hilang walaupun power suply dimatikan dan dapat di edit dalam PLC set up kita gunakan....

a)

Runing

b)

Monitor

c)

Program

d)

Transfer to PLC

42.

Jika PLC mempunyai I/ O 20 berarti banyaknya kontak ( bit ) input dan output sebanyak ....

a)

18 input dan 2 output

b)

10 Input dan 10 Output

c)

12 input dan 8 output

d)

14 input dan 6 output

43.

Pada gambar rangkaian dibawah dapat kita gantikan dengan logic...

a)

NOR

b)

OR

c)

AND

d)

NAND

44.

Perhatikan wiring PLC Omron berikut ini,huruf A merupakan . . .

a)

Sumber Netral

b)

Output

c)

Sumber Fasa

45.

Perhatikan wiring PLC Omron berikut ini,huruf B merupakan . . .

a)

Sumber Netral

b)

Output

c)

Sumber Fasa

46.

Perhatikan wiring PLC Omron berikut ini,huruf C merupakan . . .

a)

CPU

b)

Relay

c)

Input

47.

Pada gambar PLC di bawah ini memiliki jumlah I/O (Input / Output) sebanyak . . . . . .

a)

11 Input dan 7 Output

b)

12 Input dan 8 Output

c)

10 Input 12 Output

48.

Pada gambar PLC Berikut ini, terminal L1 dan L2 adalah sebagai . . .

a)

L1 sebagai sumber Fasa 220 VAC dan L2 sebagai sumber Netral 220 VAC

b)

L1 sebagai Input dan L2 sebagai Output

c)

L1 sebagai sumber Fasa 220 VAC dan L2 sebagai sumber Positif 24 VDC

49.

Sebuah motor dengan dua buah tombol push ON. Motor akan bekerja jika salah satu atau kedua tombol tersebutditekan. Motor tidak akan berjalan jika kedua tombol tidak ditekan . . . .

a)

Menjalankan motor dengan logika NOR

b)

Menjalankan motor dengan logika AND

c)

Menjalankan motor dengan logika OR

d)

Menjalankan motor dengan logika NOT

50.

Saat kontaktor belum bekerja,kedudukannya menutup adalah fungsi dari kontak . . . . .

a)

Normally Open timer

b)

Normally open

c)

Normally closed

d)

Normally open counter

51.

Pada sistem kendali PLC, bahasa pemrograman yang paling umum digunakan adalah ...

a)

Flowchart

b)

Structured text

c)

Function block diagram

d)

Ladder diagram

52.

Komponen pendukung PLC bernama....

a)

Push Button NC

b)

Push Button NO

c)

Lampu Pilot

d)

Kontaktor

53.

Komponen pendukung PLC bernama....

a)

Push Button NC

b)

Push Button NO

c)

Lampu Pilot

d)

Kontaktor

54.

Komponen pendukung PLC bernama....

a)

Push Button NC

b)

Push Button NO

c)

Lampu Pilot

d)

Kontaktor

55.

Komponen pendukung PLC bernama....

a)

Push Button NC

b)

Push Button NO

c)

Lampu Pilot

d)

Kontaktor

56.

Pada Relay tertulis :

CONTACT :

220 - 250 VAC/28 VDC

10 A / 50 Hz


Keterangan diatas tertulis indikator 220 - 250 VAC, maksud dari indikator tsb adalah…

a)

relay dapat bekerja pada tegangan dibawah 220 VAC

b)

relay tidak dapat bekerja pada tegangan diatas 220 VAC

c)

relay dapat bekerja pada tegangan 220 - 250 VAC

d)

relay tidak dapat bekerja pada tegangan 220 - 250 VAC

57.

Apa satuan untuk arus listrik?

a)

A (amphere)

b)

V (volt)

c)

Hz (hertz)

d)

P (watt)

e)

rpm

58.

Apa satuan untuk frekuensi?

a)

A (amphere)

b)

V (Volt)

c)

Hz (Hertz)

d)

P (watt)

e)

rpm

59.

Apa satuan untuk tegangan?

a)

A (amphere)

b)

V (volt)

c)

Hz (hertz)

d)

P (watt)

e)

rpm

60.

Perhatikan gambar TOR disamping, sebutkan fungsi dari bagian yang di tunjuk oleh arah panah?

a)

Untuk merubah kontak NO menjadi NC

b)

Untuk mensetting / tes keadaan Trip

c)

Untuk mereset dari kondisi trip ke kondisi normal

d)

Untuk mensetting batas tegangan

e)

Untuk mensetting batas arus

61.

Motor  adalah Suatu Tranduser  Yang mengubah Energi . . .

a)

Mekanik menjadi  energi Listrik

b)

Mekanik menjadi  energi Magnetik

c)

Magnetic  menjadi  energi Listrik

d)

Listrik  menjadi  energi mekanik

e)

Listrik  menjadi  energi magnetik

62.

Yang Bukan termasuk peralatan komponen  system kendali elektromekanik / elektromagnetik  dibawah ini . . .

a)

MCB

b)

TOR

c)

Relay

d)

Motor

e)

PLC

63.

Ketika tombol S1 ditekan, MCB F selalu trip, di manakah letak kesalahan instalasi tersebut ?

a)

1

b)

2

c)

3

d)

4

e)

5

64.

Gambar diatas merupakan gambar simbol pengaman motor dari beban lebih, terminal nomer berapakah yang harus disambung dengan rangkaian kontrol ?

a)

1 - 3 - 5

b)

2 - 4 - 6

c)

95 - 96

d)

97 - 98

e)

95 - 97

65.

perhatikan gambar, berapakah kapasitas arus pada spesifikasi MCB tersebut . . .

a)

230/400v

b)

45 A

c)

16 A

d)

4500

e)

3

66.

Perhatikan gambar diatas, bagaimana caranya supaya lampu L1 dan lampu L2 menyala secara bersamaan?

a)

Tekan PB emergency dan aktifkan TOR

b)

Tekan PB  ON 1 dan Tekan PB ON 2

c)

Tidak ada jawaban yang benar

d)

Semua jawaban benar

e)

Tekan PB ON 1, kemudian Tekan PB Stop, setelah itu Tekan PB ON 2

67.

perhatikan namepalte motor, berapakah tegangan sumber yang dibutuhkan untuk mesupply rangkaian motor secara delta

a)

220 V

b)

220-240 V

c)

380 V

d)

415 V

e)

380-415 V

68.

Perhatikan gambar diatas, yang merupakan bagian coil kontaktor adalah?

a)

A

b)

B

c)

C

d)

D

e)

B dan C

69.

Perhatikan gambar diatas, yang merupakan bagian kontak bantu kontaktor adalah?

a)

A

b)

B

c)

C

d)

D

e)

B dan C

70.

Apa yang terjadi ketika kawat pada kabel fasa dan netral bersentuhan?

a)

Terjadi Beban Lebih

b)

Terjadi Short Circuit

c)

Terjadi Overload

d)

Tejadi Over Voltage

e)

Terjadi Tegangan Tinggi

71.

Apa yang terjadi ketika kawat pada kabel fasa dan netral bersentuhan?

a)

Beban lampu menyala

b)

TOR aktif

c)

MCB aktif (on)

d)

MCB off (trip)

e)

TOR off

72.

Apa keuntungan utama dari penggunaan starter DOL pada motor listrik?

a)

Pengoperasian yang rumit

b)

Membutuhkan waktu start yang lama

c)

Mengontrol kecepatan motor dengan akurat

d)

Kesederhanaan dalam desain dan penggunaan

e)

Mengurangi getaran motor

73.

Pada rangkaian DOL, peran kontaktor adalah...

a)

Mengurangi arus listrik

b)

Menghubungkan dan memutuskan aliran listrik ke motor

c)

Mengatur tegangan suplai

d)

Melindungi motor dari beban lebih

e)

Mengukur kecepatan motor

74.

Mengapa penting untuk memastikan bahwa instalasi listrik sesuai dengan standar keselamatan?

a)

Untuk menghemat biaya

b)

Untuk menghindari korsleting dan kebakaran

c)

Untuk membuatnya lebih indah

d)

Untuk mengurangi konsumsi listrik

e)

Untuk meningkatkan tegangan listrik

75.

Sebutkan komponen utama dalam rangkaian DOL!

a)

MCB, Kontaktor, Overload Relay, Push Button

b)

Battery, Inverter, Capacitor, Diode

c)

Transformer, Circuit Breaker, Timer, Sensor

d)

Fuse, Relay, Switch, Indicator Light

76.

Apa itu kontrol direct on line?

a)

Kontrol Direct On Line adalah metode pengendalian motor listrik dengan menggunakan remote control.

b)

Kontrol Direct On Line adalah metode pengendalian motor listrik yang memerlukan transformator tambahan.

c)

Kontrol Direct On Line adalah sistem yang menghubungkan motor listrik dengan inverter.

d)

Kontrol Direct On Line adalah metode pengendalian motor listrik dengan menghubungkannya langsung ke sumber listrik.

77.

Apa perbedaan antara DOL dan star-delta?

a)

DOL dan star-delta adalah dua jenis motor listrik yang sama.

b)

Star-delta menghubungkan motor langsung ke sumber listrik.

c)

DOL menghubungkan motor langsung ke sumber listrik, sedangkan star-delta mengurangi arus awal dengan konfigurasi bintang sebelum beralih ke delta.

d)

DOL menggunakan lebih banyak kabel daripada star-delta.

78.

Gambar simbol dari kontak normally close (NC) adalah …

a)
b)
c)
d)
79.

Penyambungan pada terminal motor listrik 3 phase yang benar agar motor berputar dalam sambungan bintang adalah gambar …

a)
b)
c)
d)
80.

Perhatikan bagian-bagian motor tersebut. Stator ditunjukkan dengan nomor ...

a)

A. 1

b)

B. 2

c)

C. 3

d)

D. 4

e)

E. 5

Similar Resources on Wayground

IPAS ASAS 1 2025

80 questions

IPAS ASAS 1 2025

quiz

Worksheet

•

5th Grade - University

Review Part 2

76 questions

Review Part 2

quiz

Worksheet

•

9th - 12th Grade

PENTAKSIRAN PEMBELAJARAN AKHIR TAHUN 2020 - PERTANIAN

80 questions

PENTAKSIRAN PEMBELAJARAN AKHIR TAHUN 2020 - PERTANIAN

quiz

Worksheet

•

10th - 11th Grade

Latihan LCTP ke 1

80 questions

Latihan LCTP ke 1

quiz

Worksheet

•

9th - 12th Grade

ANBK BIWASAPA

80 questions

ANBK BIWASAPA

quiz

Worksheet

•

11th Grade

QUIZ AKHIR

85 questions

QUIZ AKHIR

quiz

Worksheet

•

9th - 12th Grade

Insurance Review

82 questions

Insurance Review

quiz

Worksheet

•

11th Grade

Práctica con el futuro

80 questions

Práctica con el futuro

quiz

Worksheet

•

9th - 12th Grade
