WorksheetsQuiz sur la représentation en coupe dans le dessin mécanique
Total questions: 20
Worksheet time: 10mins
(Dok 1) Quel est le principe de la représentation en coupe dans le dessin mécanique ?
L'objet est coupé et les morceaux sont séparés.
L'objet est dessiné en entier sans séparation.
Seules les parties cachées sont représentées.
On utilise uniquement des traits fins pour tout l'objet.
(Dok 1) Que fait l'observateur dans une vue en coupe selon les règles habituelles ?
Il dessine l'ensemble du morceau devenu visible en traits forts.
Il dessine uniquement les contours cachés.
Il ne dessine que la partie à enlever.
Il utilise des couleurs pour différencier les parties.
(Dok 2) Selon la règle générale, quand dessine-t-on les contours cachés dans les vues en coupe ?
Seulement s'ils sont indispensables à la compréhension.
Toujours, sans exception.
Jamais, même s'ils sont importants.
Uniquement pour les objets simples.
(Dok 2) Pourquoi n'utilise-t-on pas les traits interrompus courts dans les vues en coupe, sauf exception ?
Parce qu'ils ne sont pas nécessaires à la compréhension sauf cas particulier.
Parce qu'ils rendent le dessin plus compliqué.
Parce qu'ils sont interdits par la norme.
Parce qu'ils sont toujours remplacés par des couleurs.

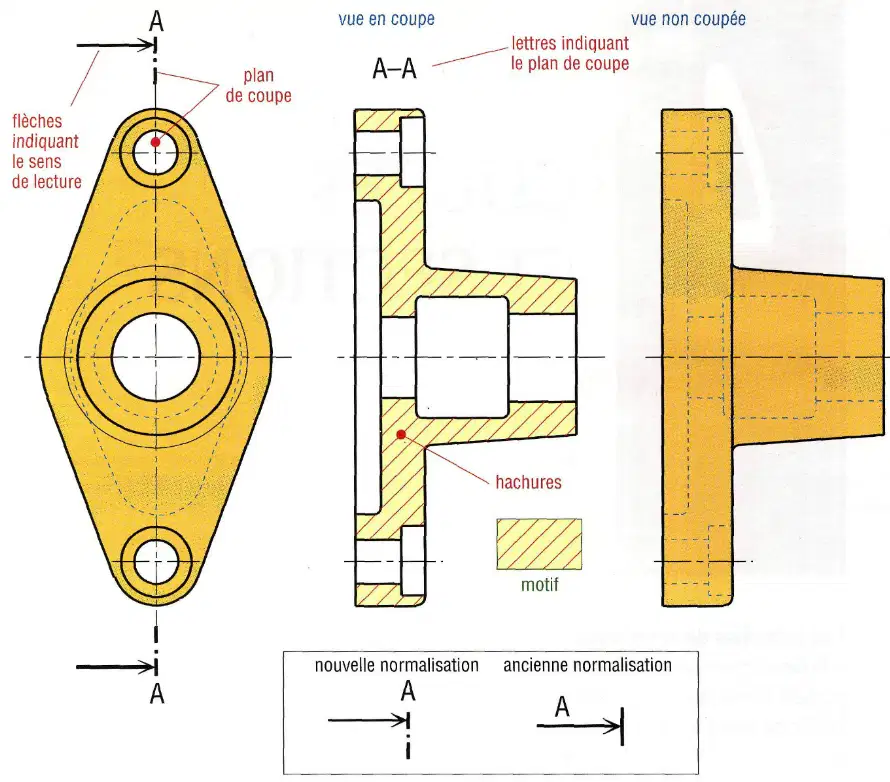

Quel type de trait est utilisé pour matérialiser le plan de coupe selon les règles de représentation normalisées ?
Un trait mixte fin renforcé aux extrémités par deux traits mixtes forts courts
Un trait continu épais
Un trait pointillé
Un trait double épais
Comment le sens d'observation est-il indiqué sur un plan de coupe ?
Par deux flèches orientées vers la partie à conserver
Par des points rouges
Par des lignes en zigzag
Par des cercles
À quoi servent les deux lettres majuscules (AA, BB...) sur un dessin technique comportant des coupes ?
À repérer le plan de coupe et la vue coupée correspondante
À indiquer la matière de la pièce
À montrer la direction du flux
À signaler les défauts de la pièce
Expliquez pourquoi il est important d'utiliser des lettres majuscules pour repérer les plans de coupe dans un dessin comportant plusieurs vues coupées.
Pour éviter toute confusion entre les différentes coupes
Pour décorer le dessin
Pour indiquer la taille de la pièce
Pour montrer la direction du vent
Où apparaissent les hachures dans un dessin technique ?
Là où la matière a été coupée
Sur les bords extérieurs de l'objet
Sur les parties non coupées
Sur les lignes d'axe
À quel angle sont généralement inclinées les hachures par rapport aux lignes générales du contour ?
30°
45°
60°
90°

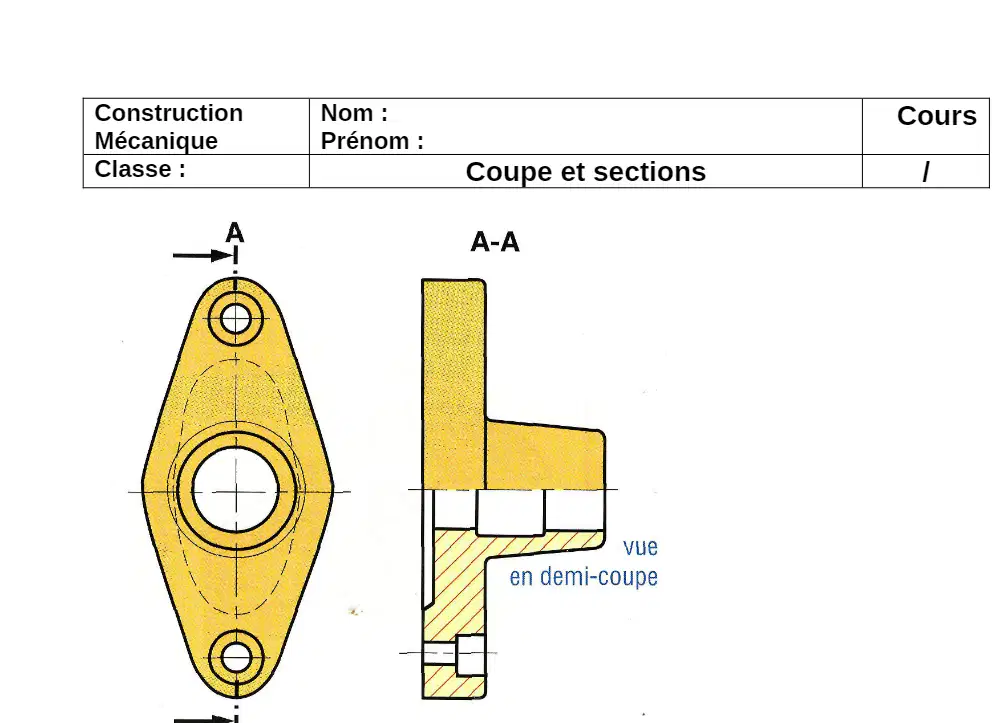

Quel est le but principal d'une vue en demi-coupe dans le cas des pièces symétriques ?
Montrer uniquement l'extérieur de la pièce
Définir les formes et les contours intérieurs d'une moitié et les contours extérieurs de l'autre moitié
Représenter la pièce en trois dimensions
Masquer les détails internes
Pourquoi le motif des hachures ne peut-il pas préciser la nature de la matière de l'objet coupé ?
Parce qu'il est toujours le même pour tous les matériaux
Parce qu'il n'existe pas de motifs pour les matériaux
Parce que le motif ne donne pas d'information sur la matière sans nomenclature
Parce que les hachures sont interdites
Comment les familles de matériaux peuvent-elles être différenciées en l'absence de nomenclature ?
Par la couleur du dessin
Par les motifs d'emploi usuel des hachures
Par la taille de l'objet
Par le type de coupe utilisée

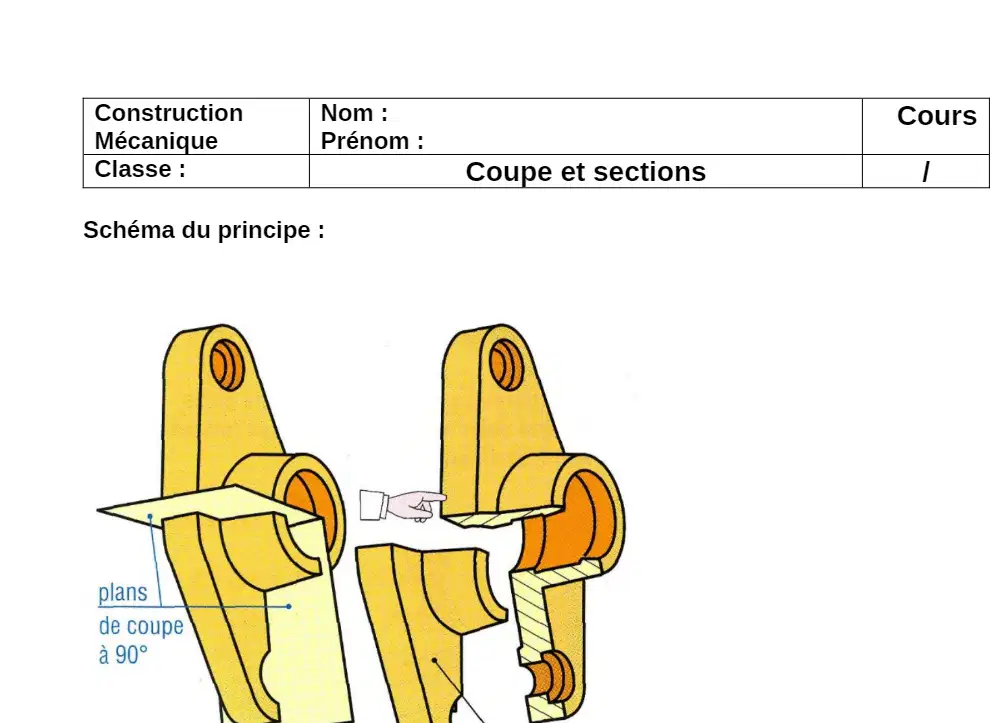

Quel est l’angle typique des plans de coupe dans un schéma de principe de coupe et sections en mécanique ?
90°
45°
60°
30°
Dans un schéma de coupe, quelle est la fonction de la partie indiquée comme "à enlever" ?
Permettre de visualiser l’intérieur de la pièce
Ajouter de la matière à la pièce
Renforcer la structure externe
Améliorer la couleur de la pièce
L’utilisation d’une représentation normalisée lors de la réalisation de coupes et sections en dessin technique est importante car :
elle garantit la compréhension universelle des dessins
elle sert à décorer les plans
elle permet de réduire le coût des matériaux
elle augmente la taille des pièces
Quel est le titre principal du document présenté ?
Construction Mécanique
Coupe et sections
Vue en demi-coupe
Cours de dessin industriel
Dans le dessin technique, que représente la vue "A-A" ?
Une vue en plan
Une vue en coupe
Une vue isométrique
Une vue éclatée
Pourquoi utilise-t-on une vue en demi-coupe dans le dessin technique ?
Pour montrer uniquement l'extérieur de la pièce
Pour simplifier le dessin
Pour visualiser à la fois l'intérieur et l'extérieur de la pièce
Pour indiquer la couleur de la pièce
Expliquez l'intérêt d'utiliser une coupe dans la représentation d'une pièce mécanique.
Elle permet de voir la couleur de la pièce
Elle facilite la mesure des dimensions extérieures
Elle révèle les détails internes invisibles sur la vue extérieure
Elle sert uniquement à décorer le dessin
