WorksheetsQuiz Proses Pengecoran Logam Kel A
Total questions: 50
Worksheet time: 25mins
Apa topik utama yang dibahas dalam materi ini?
Proses pengecoran
Teknik pengelasan
Proses pemotongan logam
Teknik permesinan
Apa saja yang termasuk dalam pembahasan materi ini?
Tipe pengecoran, desain cetakan, cacat yang terjadi, studi kasus
Teknik pengelasan, jenis logam, proses pemotongan
Proses pemesinan, desain produk, analisis material
Teknik fabrikasi, pengelasan, dan pemotongan
Apa yang dimaksud dengan proses casting (pengecoran)?
Proses pembentukan logam dengan cara memanaskan logam hingga meleleh.
Proses pembentukan logam dengan cara menuangkan logam cair ke dalam cetakan.
Proses pembentukan logam dengan cara memotong logam menjadi bentuk tertentu.
Proses pembentukan logam dengan cara menekan logam hingga berbentuk.
Apa yang dilakukan setelah logam dalam cetakan mengeras?
Logam dibiarkan di dalam cetakan untuk waktu yang lama.
Cetakan dibuka dan hasil cor (casting) dikeluarkan.
Logam dipanaskan kembali untuk memperbaiki bentuknya.
Cetakan dihancurkan untuk mendapatkan logam cair.
Apa perbedaan utama antara Die Casting dan Investment Casting?
Die Casting menggunakan cetakan logam, sedangkan Investment Casting menggunakan cetakan keramik atau lilin hilang.
Die Casting menggunakan cetakan pasir, sedangkan Investment Casting menggunakan cetakan logam.
Die Casting menggunakan tekanan rendah, sedangkan Investment Casting menggunakan tekanan tinggi.
Die Casting menggunakan logam cair, sedangkan Investment Casting menggunakan logam padat.
Apa langkah terakhir dalam proses sand casting?
Mencampur pasir dengan perekat
Menuangkan logam cair ke dalam rongga cetakan
Mendinginkan dan mengeluarkan cetakan setelah mengeras
Membuat rongga cetakan
Apa langkah pertama dalam proses sand casting?
Pembuatan Cetakan (Molding)
Pembuatan Pola (Pattern)
Penuangan Logam Cair
Pendinginan dan Pembongkaran Cetakan (Shakeout)
Apa tujuan dari pembuatan cetakan (molding) dalam proses sand casting?
Membentuk pola produk
Membentuk rongga di sekitar pola
Membuat inti untuk rongga dalam
Membersihkan hasil cetakan
Apa fungsi dari pembuatan inti (core) dalam proses sand casting?
Membentuk pola produk
Membentuk rongga dalam jika diperlukan
Membuat cetakan pasir
Membersihkan hasil cetakan

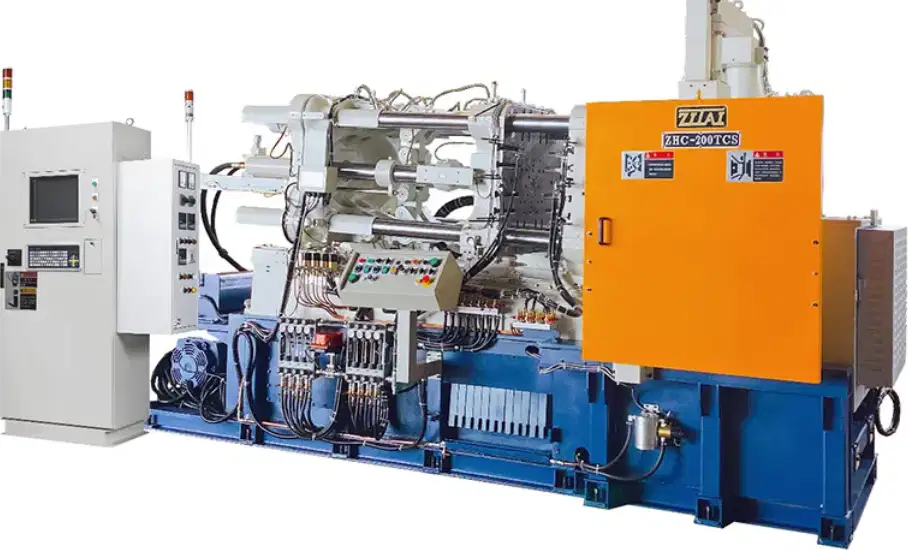

Apa yang dimaksud dengan proses die casting?
Proses pencampuran logam cair dengan bahan kimia.
Proses penyuntikan logam cair ke dalam cetakan logam dengan tekanan tinggi.
Proses pemanasan logam cair hingga suhu tinggi.
Proses pengelasan logam menggunakan suhu tinggi.
Mengapa tekanan tinggi digunakan dalam proses die casting?
Untuk mempercepat pendinginan logam cair.
Untuk memastikan logam cair mengisi cetakan dengan sempurna.
Untuk meningkatkan suhu logam cair.
Untuk mengurangi waktu proses pencetakan.
Apa langkah pertama dalam proses die casting?
Penyuntikan logam cair ke dalam cetakan dengan tekanan tinggi
Peleburan logam
Persiapan cetakan logam
Pendinginan dan pembekuan logam
Logam apa yang biasanya digunakan dalam proses die casting?
Besi dan baja
Aluminium, zinc, atau magnesium
Tembaga dan perak
Emas dan platinum
Apa yang terjadi pada logam cair setelah disuntikkan ke dalam cetakan?
Logam menguap
Logam membeku dengan cepat
Logam berubah warna
Logam mengembang
Apa nama lain dari proses investment casting?
Lost wax casting
Sand casting
Die casting
Gravity casting
Apa tujuan utama dari proses investment casting?
Membuat komponen logam dengan bentuk kompleks dan detail halus
Membuat komponen logam dengan bentuk sederhana
Mengurangi biaya produksi
Menghasilkan produk berbahan plastik
Dalam industri apa proses investment casting sering digunakan?
Dirgantara, medis, dan perhiasan
Pertanian, transportasi, dan tekstil
Energi, konstruksi, dan makanan
Pendidikan, teknologi, dan hiburan
Pada langkah pelapisan keramik, apa yang dilakukan terhadap pola lilin?
Dipanaskan untuk melelehkan lilin
Dicelupkan ke dalam slurry keramik dan dikeringkan berulang kali
Dituangkan logam cair
Dipotong menjadi bagian individu
Apa tujuan utama dari proses desain cetakan?
Membuat material menjadi lebih keras.
Membentuk material cair atau lunak sesuai desain.
Mengubah warna material.
Mengurangi berat material.
Apa contoh dari cetakan permanen?
Sand Casting
Die Casting
Cetakan Pasir
Cetakan Kayu
Apa perbedaan utama antara cetakan sekali pakai dan cetakan permanen?
Cetakan sekali pakai digunakan satu kali, sedangkan cetakan permanen dapat digunakan berulang kali
Cetakan sekali pakai terbuat dari logam, sedangkan cetakan permanen terbuat dari pasir
Cetakan sekali pakai digunakan untuk injeksi plastik, sedangkan cetakan permanen digunakan untuk logam
Cetakan sekali pakai lebih mahal dibandingkan cetakan permanen
Apa tujuan utama dari pengaturan bentuk dan ukuran produk dalam desain cetakan?
Agar produk lebih menarik secara visual
Agar hasil presisi dan mudah dilepaskan
Agar produk lebih tahan terhadap panas
Agar produk lebih ringan saat digunakan
Mengapa material dalam desain cetakan perlu kompensasi ukuran?
Karena material menyusut saat dingin
Karena material memuai saat panas
Karena material mudah pecah saat dingin
Karena material sulit dilepaskan dari cetakan
Apa tujuan dari sistem pendinginan (cooling system) dalam desain cetakan?
Menjaga pembekuan merata dan waktu siklus cepat
Mengurangi tekanan pada cetakan
Memperkuat struktur cetakan
Mempercepat pelepasan produk dari cetakan
Apa yang harus dimiliki oleh cetakan agar dapat menahan tekanan dan panas selama proses?
Bentuk yang fleksibel
Kekuatan cetakan
Sistem pendinginan yang baik
Material yang ringan
Apa definisi dari sistem saluran (gating system)?
Jalur aliran material cair dari corong ke rongga cetakan
Proses pencampuran logam cair dengan udara
Sistem untuk mengontrol suhu logam cair
Alat untuk mencetak logam cair menjadi bentuk tertentu
Apa fungsi utama dari komponen "Sprue" dalam sistem saluran?
Saluran vertikal dari corong tuang.
Saluran horizontal menuju beberapa cavity.
Pintu kecil masuk ke cavity; mengatur arah & laju aliran.
Penampung logam cair tambahan untuk mengisi penyusutan.
Mengapa ventilasi (Vent) penting dalam sistem saluran?
Untuk mengatur suhu cairan tetap stabil.
Untuk menghindari turbulensi (udara terjebak).
Untuk memastikan gas keluar saat pengisian.
Untuk mempercepat aliran logam cair.
Apa yang dapat dilakukan untuk memperbaiki pembentukan pori pada logam?
Mengurangi suhu tuang logam
Menggunakan logam dengan permukaan yang kasar
Menyesuaikan parameter tuang seperti suhu dan kecepatan
Mempercepat proses pemadatan
Apa dampak dari cacat penyusutan terbuka pada logam?
Depresi permukaan, lubang, atau penyimpangan lainnya.
Logam menjadi lebih kuat dan tahan lama.
Logam menjadi lebih ringan dan fleksibel.
Logam menjadi lebih mudah dibentuk.
Manakah dari berikut ini yang bukan merupakan jenis casting?
Sand Casting
Die Casting
Investment Casting
Welding
Apa pengertian dari sand casting (pengecoran pasir)?
Proses mencetak logam cair dengan cetakan dari pasir yang dibentuk sesuai pola benda.
Proses mencetak logam cair dengan cetakan dari logam yang dibentuk sesuai pola benda.
Proses mencetak logam cair dengan cetakan dari plastik yang dibentuk sesuai pola benda.
Proses mencetak logam cair dengan cetakan dari kayu yang dibentuk sesuai pola benda.
Berikut ini yang merupakan kelebihan dari sand casting adalah:
A. Permukaan halus
B. Murah dan sederhana
C. Bisa dipakai berulang
D. Tidak bisa untuk benda besar
Salah satu kekurangan dari sand casting adalah:
Permukaan halus
Permukaan kasar
Bisa dipakai berulang
Proses rumit
Langkah pertama dalam proses sand casting adalah:
Tuang logam cair ke dalam rongga pasir
Buat pola (pattern) dari bentuk produk
Cetak pola ke dalam pasir cetak
Pecahkan cetakan pasir
Pasir untuk sand casting harus punya 3 sifat utama. Isi sifat pertama: ________
Tahan panas tinggi
Mudah meleleh
Berwarna cerah
Tidak berpori
Pasir untuk sand casting harus punya 3 sifat utama. Isi sifat kedua: ________
Bisa mengalirkan gas keluar
Menyerap panas dengan cepat
Mudah meleleh saat dipanaskan
Mengikat logam cair dengan kuat
Pasir untuk sand casting harus punya 3 sifat utama. Isi sifat ketiga: ________
Kuat menahan tekanan logam cair
Mudah terbakar
Tidak bisa menyerap air
Berwarna putih
Mengapa pasir butuh Binder? Cetakan yang terbuat dari Pasir murni akan ambruk saat dituang logam cair karena tidak ada yang merekatkan butiran-butiran pasir. Jadi, kita harus tambahkan BINDER supaya pasir jadi padat, kuat, dan tahan saat dituang logam panas.
Agar pasir menjadi padat, kuat, dan tahan saat dituang logam panas.
Agar pasir menjadi lebih ringan dan mudah dipindahkan.
Agar pasir dapat menyerap logam cair dengan baik.
Agar pasir berubah warna saat terkena panas.
Sebutkan salah satu jenis binder yang digunakan dalam pembuatan cetakan pasir!
Tanah liat + air (green sand) / Sodium Silicate + CO2 / Resin
Minyak goreng
Gula pasir
Besi cair
Jenis binder apa yang terdiri dari campuran tanah liat dan air?
Tanah liat + air (green sand)
Semen + pasir
Gipsum + air
Bentonit + minyak
Apa pengertian dari die casting (pengecoran cetakan logam)?
Proses mencetak logam cair dengan cetakan logam (die) menggunakan tekanan tinggi.
Proses mencetak logam cair dengan cetakan pasir tanpa tekanan.
Proses mencetak logam padat dengan cetakan logam tanpa pemanasan.
Proses mencetak logam cair dengan cetakan plastik menggunakan tekanan rendah.
Berikut ini yang merupakan kelebihan dari proses die casting adalah:
Biaya awal tinggi
Hasil halus, presisi tinggi, dan cepat diproduksi
Hanya untuk logam titik leleh rendah-menengah
Cetakan hanya bisa dipakai sekali
Manakah pernyataan berikut yang benar tentang perbedaan utama antara Hot Chamber dan Cold Chamber Die Casting?
Hot Chamber menggunakan pot logam cair yang terintegrasi, sedangkan Cold Chamber tidak.
Cold Chamber menggunakan plunger di luar ruang tembak, sedangkan Hot Chamber tidak.
Hot Chamber menggunakan ladle untuk menuangkan logam cair, sedangkan Cold Chamber tidak.
Keduanya menggunakan proses yang sama.
Sebutkan satu kelebihan dari proses investment casting!
Hasil coran presisi tinggi dan permukaan halus.
Biaya produksi sangat rendah.
Cocok untuk semua jenis logam tanpa batasan.
Tidak memerlukan cetakan khusus.
Langkah menuangkan logam cair ke dalam cetakan pada proses investment casting disebut...
Penuangan Logam Cair (Pouring)
Pendinginan Logam (Cooling)
Pengeluaran Cetakan (Mold Removal)
Pembuatan Pola (Pattern Making)
Sebutkan salah satu tujuan dari desain cetakan!
Membentuk produk sesuai dengan dimensi dan bentuk yang diinginkan.
Meningkatkan biaya produksi tanpa alasan.
Mengurangi kualitas produk secara sengaja.
Memperpanjang waktu produksi tanpa manfaat.
Berikut ini yang bukan merupakan tujuan dari desain cetakan adalah:
Mengontrol penyusutan logam saat membeku
Mempercepat proses pendinginan logam
Mempermudah pelepasan benda kerja dari cetakan
Meminimalkan cacat pengecoran
Apa fungsi dari inti (core) dalam desain cetakan?
Membentuk rongga di dalam produk, seperti lubang atau saluran
Mengisi logam cair ke dalam cetakan
Menyusun produk akhir
Membersihkan cetakan
Salah satu tujuan sistem saluran adalah...
Mengarahkan logam cair agar mengisi rongga cetakan dengan baik
Meningkatkan turbulensi aliran
Membuat cetakan lebih berat
Mengurangi kecepatan logam cair secara berlebihan
