WorksheetsTNNLC Công Nghệ Chủ đề 2
Total questions: 70
Worksheet time: 35mins
Dòng điện xoay chiều một pha là dòng điện biến thiên tuần hoàn theo dạng hình
Sin
Cosin
Tan
Cot
Biểu thức dòng điện xoay chiều một pha có dạng
i = Imsin(ωt + φ)
i = Imcos(ωt − φ)
i = Imtan(ωt + φ)
i = Isin(ωt + φ)
Khi máy phát điện xoay chiều ba pha hoạt động, sức điện động xuất hiện trên các pha sẽ lệch góc
π/2
2/3
π
2π
Máy phát điện xoay chiều ba pha có cấu tạo gồm
Stator và pha
Nguồn điện và tải ba pha
Stator và rotor
Stator và nam châm
Trong máy phát điện xoay chiều ba pha, rotor được cấu tạo là
Một nam châm điện
Một nam châm vĩnh cửu
Ba nam châm vĩnh cửu
Ba nam châm điện
Có bao nhiêu cách để nối tải ba pha trong mạch điện xoay chiều ba pha
2 cách
3 cách
4 cách
1 cách
Hình bên trên mô tả cách nối nguồn và nối tải ba pha theo kiểu
Nguồn nối hình sao có dây trung tính, tải nối hình tam giác
Nguồn nối hình tam giác, tải nối hình tam giác
Nguồn nối hình sao, tải nối hình tam giác
Nguồn nối hình tam giác, tải nối hình sao có dây trung tính
Hình bên trên mô tả cách nối nguồn và nối tải ba pha theo kiểu
Nguồn nối hình sao có dây trung tính, tải nối hình sao có dây trung tính
Nguồn nối hình tam giác, tải nối hình tam giác
Nguồn nối hình sao có dây trung tính, tải nối hình sao không có dây trung tính
Nguồn nối hình tam giác, tải nối hình sao
Trong mạch điện xoay chiều ba pha, điện áp dây (Ud) là điện áp giữa
Dây pha và dây trung tính
Điểm đầu và điểm cuối của một pha
Điểm đầu của một pha và điểm trung tính
Hai dây pha
Nguyên lí hoạt động của máy phát điện xoay chiều ba pha dựa trên hiện tượng
Quang điện
Bức xạ điện từ
Cảm ứng điện từ
Tĩnh điện
Máy phát điện xoay chiều là máy điện biến đổi
Cơ năng thành điện năng
Điện năng thành cơ năng
Nhiệt năng thành cơ năng
Quang năng thành có năng
Trong mạch điện ba pha đối xứng, nếu tải nối hình sao thì các thông số hiệu dụng của dòng điện dây và điện áp dây được xác định bằng công thức:
Id= Ip; Ud = √3 Ud
Id= Ip; Ud = Up
Id=√3 Ip; Ud = Up
Id=√3 Ip; Ud = √3Up
Trong mạch điện ba pha đối xứng, nếu tải nối hình tam giác thì các thông số hiệu dụng của dòng điện dây và điện áp dây được xác định bằng công thức
Id= Ip; Ud = √3 Ud
Id= Ip; Ud = Up
Id=√3 Ip; Ud = Up
Id=√3 Ip; Ud = √3Up
Trong mạch điện ba pha đối xứng, tải trên mỗi pha A, B, C có tổng trở được kí hiệu là ZA, ZB, ZC và tải được gọi là đối xứng khi:
ZA=ZB=ZC
Id=Ip;Ud=Up
Hệ thống điện quốc gia gồm:
Nguồn điện, các lưới điện và các hộ tiêu thụ điện trên toàn quốc
Nguồn điện, lưới điện và các hộ tiêu thụ điện trên miền Bắc
Nguồn điện, lưới điện và các hộ tiêu thụ điện trên miền Trung
Nguồn điện, lưới điện và các hộ tiêu thụ điện trên miền Nam
Trong hệ thống điện quốc gia, lưới điện có vai trò
Kết nối, truyền tải, phân phối và tiêu thụ điện năng
Tạo ra điện năng truyền tải và phân phối điện năng từ các nhà máy điện đến nơi tiêu thụ
Tạo ra điện năng và cung cấp cho hệ thống điện quốc gia
Kết nối truyền tải và phân phối điện năng từ các nhà máy điện đến nơi tiêu thụ
Trong hệ thống điện quốc gia, lưới điện truyền tải thực hiện nhiệm vụ truyền tải điện năng từ trạm điện nguồn đến trạm điện phân phối chính có điện áp
Lớn hơn 110 kV
Nhỏ hơn 110 kV
Lớn hơn 35 kV
Nhỏ hơn 110 kV
Trong hệ thống điện quốc gia, lưới điện phân phối thực hiện nhiệm vụ truyền tải điện năng từ trạm điện phân phối chính đến tải tiêu thụ có điện áp:
Từ 35 kV trở xuống
Từ 110 kV trở lên
Từ 110 kV trở xuống
Từ 35 kV trở lên
Trong hệ thống điện quốc gia, tải tiêu thụ (tải điện) là các thiết bị
Tiêu thụ điện và biến điện năng thành các dạng năng lượng khác
Sản xuất điện và biến điện năng thành các dạng năng lượng khác
Truyền tải điện năng và biến điện năng thành các dạng năng lượng khác
Phân phối điện năng và biến điện năng thành các dạng năng lượng khác
Trong hệ thống điện quốc gia, lưới điện bao gồm:
Các đường dây truyền tải và phân phối, trạm điện, hệ thống giám sát và điều khiển
Các đường dây truyền tải, phân phối và các hộ tiêu thụ điện trên toàn quốc
Nguồn điện, các lưới điện và các hộ tiêu thụ điện trên toàn quốc
Tiêu thụ điện và biến điện năng thành các dạng năng lượng khác
Trong hệ thống điện quốc gia, lưới điện có cấp điện áp trên 220 kV là lưới điện
Cao áp
Siêu cao áp
Trung áp
Hạ áp
Trong hệ thống điện quốc gia, lưới điện hạ áp có cấp điện áp tối đa là
1 kV
35 kV
Từ 1 kV đến 35 kV
Từ 35 kV đến 110 kV
Trong hệ thống điện quốc gia, đường dây truyền tải là các đường dây
Trung áp
Phân phối
Cao áp
Hạ áp
Trong sinh hoạt, tải tiêu thụ của mạng điện thường là tải:
Một pha
Ba pha
Một chiều
Hình sao
Sản xuất điện năng là quá trình chuyển đổi
Các dạng năng lượng khác thành năng lượng điện
Năng lượng điện thành các dạng năng lượng khác
Dòng điện xoay chiều thành dòng điện một chiều
Dòng điện một chiều thành dòng điện xoay chiều
Để đun nóng nước tạo ra hơi nước có áp suất cao làm quay turbine, nhà máy điện hạt nhân đã sử dụng năng lượng từ:
Phản ứng phân hạch
Phản ứng nhiệt hạch
Phản ứng dây chuyền
Phản ứng oxi hóa khử
Một trong những nhược điểm của nhà máy thuỷ điện là
Công suất phát của nhà máy thuỷ điện phụ thuộc vào lưu lượng nước tích trữ trong hồ chứa nước
Tốc độ quay của turbine
Chi phí vận hành thấp
Công suất phát của nhà máy thuỷ điện phụ thuộc vào hơi nước trong các đường ống dẫn
Mạng điện sản xuất quy mô nhỏ là mạng điện có công suất tiêu thụ
Khoảng vài trăm kW trở lên
Khoảng vài chục kW trở xuống
Từ vài chục kW đến vài trăm kW
Từ vài kW đến vài chục kW
Sơ đồ cấu trúc mạng điện như hình sau là sơ đồ thể hiện cấu trúc của:
Mạng điện sản xuất quy mô nhỏ
Mạng điện hạ áp dùng trong sinh hoạt
Hệ thống điện quốc gia
Hệ thống điện gia đình
Trong mạng điện sản xuất quy mô nhỏ, trạm biến áp có vai trò biến đổi từ lưới điện phân phối xuống điện áp:
Hạ áp
Cao áp
Trung áp
Tiêu thụ
Trong mạng điện sản xuất quy mô nhỏ, thiết bị có vai trò nhận điện năng từ đường dây hạ áp của máy biến áp để cung cấp cho tủ điện phân phối tổng là:
Tủ điện phân phối tổng
Tủ điện phân phối nhánh
Dây cáp điện
Trạm biến áp
Trong mạng điện sản xuất quy mô nhỏ, thiết bị có vai trò nhận điện năng từ tủ điện phân phối tổng để phân phối tiếp cho các tủ phân phối động lực và tủ điện chiếu sáng trong phân xưởng là:
Tủ điện phân phối tổng
Tủ điện phân phối nhánh
Dây cáp điện
Trạm biến áp
Trong mạng điện sản xuất quy mô nhỏ, thiết bị có vai trò nhận điện năng từ tủ điện phân phối nhánh để cung cấp cho các máy sản xuất là:
Tủ điện động lực
Tủ điện chiếu sáng
Dây cáp điện
Trạm biến áp
Trong mạng điện sản xuất quy mô nhỏ, thiết bị có vai trò nhận điện năng từ tủ điện phân phối nhánh để cung cấp cho hệ thống chiếu sáng của phân xưởng là:
Tủ điện động lực
Tủ điện chiếu sáng
Dây cáp điện
Trạm biến áp
Trong mạng điện sản xuất quy mô nhỏ, thiết bị có chức năng bảo vệ mạch điện khi các máy sản xuất xảy ra sự cố là:
Tủ động lực
Tủ chiếu sáng
Dây cáp điện
Trạm biến áp
Trong tủ điện phân phối tổng của mạng điện sản xuất quy mô nhỏ, để bảo vệ mạng điện khi xảy ra quá tải, ngắn mạch thường sử dụng thiết bị bảo vệ là:
Aptomat
Ổ cắm
Công tắc
Cầu chì
Trong tủ điện động lực của mạng điện sản xuất quy mô nhỏ, để bảo vệ mạng điện khi xảy ra quá tải, ngắn mạch thường sử dụng thiết bị bảo vệ là:
Aptomat hoặc cầu dao điện
Aptomat hoặc cầu chì
Công tắc
Cầu chì
Trong mạng điện sản xuất quy mô nhỏ, thiết bị có vai trò kết nối các thành phần của mạng điện là:
Cáp điện
Tủ chiếu sáng
Trạm biến áp
Cầu chì
Mạng điện hạ áp dùng trong sinh hoạt thuộc lưới điện:
Phân phối
Truyền tải
Trung áp
Cao áp
Mạng điện có nhiệm vụ truyền tải năng lượng điện từ trạm biến áp phân phối đến công tơ điện của người dùng là các hộ gia đình là:
Mạng điện sản xuất quy mô nhỏ
Mạng điện hạ áp dùng trong sinh hoạt
Hệ thống điện quốc gia
D
Năng lượng điện từ trạm biến áp phân phối đến công tơ điện của người dùng là các hộ gia đình là:
Mạng điện sản xuất quy mô nhỏ
Mạng điện hạ áp dùng trong sinh hoạt
Hệ thống điện quốc gia
Hệ thống điện gia đình
Mạng điện hạ áp dùng trong sinh hoạt của Việt Nam có điện áp
220 V
110 V
220 √2V
110 √2V
Sơ đồ cấu trúc mạng điện như hình bên dưới là sơ đồ thể hiện cấu trúc của
Mạng điện sản xuất quy mô nhỏ
Mạng điện hạ áp dùng trong sinh hoạt
Hệ thống điện quốc gia
Hệ thống điện gia đình
Trong sơ đồ mạng điện hạ áp dùng trong sinh hoạt, kí hiệu như hình bên dưới là
Trạm biến áp
Tủ điện phân phối tổng
Tủ điện phân phối khu vực
Hộ gia đình
Trong mạng điện hạ áp dùng trong sinh hoạt, điện áp cho phép dao động quanh giá trị định mức không quá:
±5%
±10%
±15%
±20%
Thiết bị nào sau đây không thuộc cấu trúc mạng điện hạ áp dùng sinh hoạt:
Tủ điện phân phối
Trạm biến áp
Dây cáp điện
Tủ điện chiếu sáng
Trong hệ thống điện quốc gia ở nước ta, cấp điện áp cao nhất là:
500 kV
35 kV
220 kV
110 kV
Trong sơ đồ mạng điện hạ áp dùng sinh hoạt, kí hiệu ở vị trí số (2) trong hình bên dưới là:
Trạm biến áp
Tủ điện phân phối tổng
Tủ điện phân phối khu vực
Hộ gia đình
Mạng điện hạ áp dùng trong sinh hoạt của Việt Nam có tần số là:
50 Hz
60 Hz
120 Hz
100 Hz

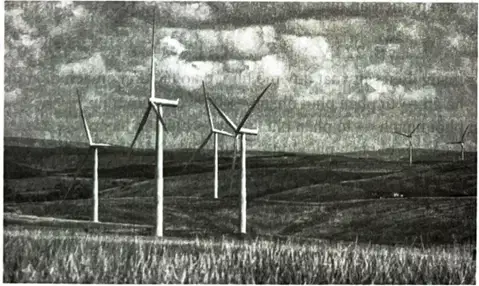

Hình ảnh sau đây thể hiện phương pháp sản xuất điện năng bằng năng lượng nào bên dưới đây:
Gió
Mặt trời
Thủy điện
Nhiệt điện
Một dòng điện xoay chiều được mô tả bởi phương trình i = 4cos(100πt) A Tính bằng giây. Cường độ cực đại của dòng điện là
2√2 A
4√2 A
2 A
4 A
Trong cách mắc mạch điện xoay chiều ba pha đối xứng theo hình sao, phát biểu nào sau đây không đúng:
Dòng điện trong dây trung hòa bằng không
Điện áp pha bằng √3 lần điện áp giữa hai dây
Dòng điện trong mỗi pha bằng dòng điện trong mỗi dây pha
Truyền tải điện năng bằng bốn dây dẫn, dây trung hòa có diện tích nhỏ nhất
Một nguồn điện xoay chiều ba pha bốn dây có ghi các điện áp 220V/ 380V Khi đó thông số 380V là điện áp pha giữa
Dây pha và dây trung tính
Điểm đầu A và điểm cuối X của một pha
Điểm đầu A và điểm trung tính O
Hai dây pha
Trong sản xuất điện năng, nhóm phương pháp tạo ra điện năng từ nguồn năng lượng tái tạo là:
Thủy điện và điện hạt nhân
Thủy triều, điện gió và điện mặt trời
Thủy điện, điện gió và nhiệt điện
Nhiệt điện, điện hạt nhân, thủy điện
Trong các phương pháp sản xuất điện năng, phương pháp cần có bộ chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) là:
Nhiệt điện
Điện mặt trời
Thủy điện
Điện hạt nhân
Trong sơ đồ mạng điện hạ áp dùng trong sinh hoạt như hình qua trạm biến áp, điện áp được hạ xuống để cung cấp tới tủ điện phân phối tổng có giá trị
0.4 kV
22 kV
1 kV
110 kV
Trong mạng điện sản xuất quy mô nhỏ, thao tác đóng mạch điện theo thứ tự:
Biến áp hạ áp -> Tủ phân phối nhánh -> Tủ phân phối tổng
Tủ phân phối nhánh -> Tủ phân phối tổng -> Biến áp hạ áp
Biến áp hạ áp -> Tủ phân phối tổng -> Tủ phân phối nhánh
Tủ phân phối tổng -> Tủ phân phối nhánh -> Biến áp hạ áp
Trong mạng điện sản xuất quy mô nhỏ, thao tác cắt mạch điện theo thứ tự:
Tủ động lực và tủ chiếu sáng -> Tủ phân phối -> Biến áp hạ áp
Tủ phân phối -> Tủ động lực -> Biến áp hạ áp -> Tủ chiếu sáng
Tủ động lực và tủ chiếu sáng -> Biến áp hạ áp -> Tủ phân phối
Tủ chiếu sáng -> Tủ phân phối -> Tủ động lực -> Biến áp hạ áp
Đặc điểm của mạng điện sản xuất quy mô nhỏ là
Có một hệ thống máy biến áp cấp chung cho cả mạng động lực và chiếu sáng
Có một máy biến áp riêng cấp chung cho cả mạng động lực và chiếu sáng
Không có trạm biến áp riêng, điện năng lấy từ dây hạ áp gần nhất
Không có trạm biến áp riêng, điện năng lấy từ dây cao áp gần nhất
Trong hệ thống điện quốc gia, biện pháp để làm giảm hao phí và tổn thất điện năng trong quá trình truyền tải đi xa:
Tăng tiết diện của dây dẫn
Nâng cao công suất của máy phát
Tăng điện áp trước khi truyền tải
Xây dựng nhà máy điện gần nơi tiêu thụ
Trong các phương pháp sản xuất điện năng, phương pháp không có sự biến đổi cơ năng thành điện năng là:
Thủy điện
Điện mặt trời
Điện hạt nhân
Nhiệt điện
Trong các phương pháp sản xuất điện năng, phương pháp làm ảnh hưởng đáng kể đến đa dạng sinh học là:
Điện gió
Điện mặt trời
Thủy điện
Nhiệt điện
Trong các phương pháp sản xuất điện năng, phương pháp tạo ra chất thải có nguy cơ gây ảnh hưởng nghiêm trọng đến hệ sinh thái và con người là:
Thủy điện
Điện mặt trời
Điện hạt nhân
Nhiệt điện
Mạch điện xoay chiều ba pha ba dây có điện áp dây và dòng điện dây lần lượt là 380V, 80A và tải ba điện trở R có giá trị bằng nhau, được nối tam giác. Điện trở tải R có giá trị gần nhất là:
8.21 Ω
7.25 Ω
6.31 Ω
9.81 Ω
Mạch điện xoay chiều ba pha ba dây gồm một tải ba pha đối xứng với ba điện trở 10Ω nối hình tam giác đấu vào nguồn điện ba pha có điện áp dây bằng 380V. Dòng điện pha và dòng điện dây có giá trị là:
Ip=38A;Id=22A
Ip=38A;Id=65.8A
Ip=65.8A;Id=38A
Ip=22A;Id=38A
Mạch điện gồm một tải ba pha đối xứng với ba điện trở R = 10Ω nối hình tam giác đấu vào nguồn điện ba pha có điện áp pha bằng 220V. Dòng điện pha và dòng điện dây có giá trị là:
Ip=38A;Id=22A
Ip=22A;Id=38A
Ip=22A;Id=22A
Ip=38A;Id=38A
Nguồn điện ba pha đối xứng có điện áp dây 220 V, tải nối hình sao là các điện trở có giá trị RA=RB= 12.5Ω, RC = 25Ω. Dòng điện trong các pha có giá trị gần nhất lần lượt là:
IA=10A;IB=10A;IC=5A
IA=10A;IB=10A;IC=20A
IA=10A;IB=7.5A;IC=5A
IA=15A;IB=15A;IC=10A
Một tải ba pha gồm ba điện trở R=20 Ω nối hình sao đấu vào nguồn điện ba pha có điện áp dây là 380V. Dòng điện pha và dòng điện dây có giá trị là:
Ip=11A;Id=11A
Ip=11A;Id=19A
Ip=19A;Id=11A
Ip=19A;Id=19A
Một máy phát điện xoay chiều ba pha có điện áp mỗi dây quấn pha là 110V, nếu nối sao thì điện áp pha và điện áp dây có giá trị lần lượt là:
Up=110V;Ud=190.5V
Up=110V;Ud=220V
Up=190.5V;Ud=110V
Up=220V;Ud=110V
Cho mạch điện đối xứng như hình vẽ bên, biết tổng trở pha của tải Zp=5Ω; Ud=220V. Dòng điện pha và dòng điện dây của mạch có giá trị là:
Ip=44A;Id=44√3 A
Ip=44A;Id=44A
Ip=44√3 A;Id=44A
Ip=44√3 A;Id=44√3 A
