1.

Cho dầm ABC chịu uốn có biểu đồ Mx như hình vẽ. Mômen uốn nội lực lớn nhất trên dầm là:

a)

$M_x=\frac{3}{2}qa^2$

b)

$M_x=qa^2$

c)

$M_x=2qa^2$

d)

$M_x=\dfrac{qa^2}{2}$

2.

Cho dầm ABC chịu uốn có biểu đồ Mx như hình vẽ. Biết $q=5\ \text{(kN/m)}$ và $a=1\ \text{(m)}$ , mặt cắt ngang của dầm là hình vuông với cạnh là $b=2\ \text{(cm)}$ . Ứng suất pháp lớn nhất trên mặt cắt ngang của dầm là:

a)

$\sigma_z=\frac{1125}{2}\ (\text{kN/cm}^2)$

b)

$\sigma_z=\frac{375}{2}\ (\text{kN/cm}^2)$

c)

$\dfrac{375}{4}\ (\text{kN/cm}^2)$

d)

$\,350\ (\text{kN/cm}^2)$

3.

Cho dầm ABC chịu uốn có biểu đồ Mx như hình vẽ. Biết $a=1\ \text{(m)}$ , mặt cắt ngang của dầm là hình vuông với cạnh là $b=2\ \text{(cm)}$ . Ứng suất pháp cho phép của vật liệu làm thanh là $[\sigma_z]=16\ \text{(kN/cm}^2)$ . Hỏi tải trọng lớn nhất được phép đặt lên dầm là bao nhiêu để dầm đủ bền theo điều kiện bền ứng suất pháp?

a)

$q_{\max}=\dfrac{32}{225}\ (\text{kN/m})$

b)

$q_{\max}=\dfrac{128}{75}\ (\text{kN/m})$

c)

$q_{\max}=\dfrac{128}{150}\ (\text{kN/m})$

d)

$q_{\max}=\dfrac{200}{75}\ (\text{kN/m})$

4.

Cho dầm ABC chịu uốn như hình vẽ. Biểu đồ nội lực $M_x$ trên dầm là phương án nào đúng trong bốn hình (A, B, C, D) kèm theo?

a)

Phương án A

b)

Phương án B

c)

Phương án C

d)

Phương án D

5.

Cho dầm ABC chịu uốn có biểu đồ $M_x$ như hình vẽ. Mômen uốn nội lực lớn nhất trên dầm là:

a)

$M_x=\dfrac{9}{8}qa^2$

b)

$M_x=\dfrac{qa^2}{8}$

c)

$M_x=2qa^2$

6.

Cho dầm ABC chịu uốn có biểu đồ Mx như hình vẽ. Biết q = 5 (kN/m) và a = 1 (m), dầm có mặt cắt ngang hình chữ nhật với h = 2b = 4 (cm). Ứng suất pháp lớn nhất trên mặt cắt ngang của dầm là:

a)

$\sigma_z=$ 3375/32 (kN cm^2)

b)

4375/4 (kN cm^2)

c)

3375/16 (kN cm^2)

d)

350 (kN cm^2)

7.

Cho dầm ABC chịu uốn có biểu đồ Mx như hình vẽ. Biết a = 1 (m), dầm có mặt cắt ngang hình chữ nhật với h = 2b = 4 (cm). Ứng suất pháp cho phép của vật liệu làm thanh là $[σz] = 16 (kN/cm^2)$ . Hỏi tải trọng lớn nhất được phép đặt lên dầm là bao nhiêu để dầm đủ bền theo điều kiện bền ứng suất pháp?

a)

q_max = 512/675 (kN/m)

b)

q_max = 128/675 (kN/m)

c)

q_max = 128/150 (kN/m)

d)

q_max = 256/675 (kN/m)

8.

Cho dầm ABC chịu uốn như hình vẽ. Biểu đồ nội lực Mx trên dầm là:

a)

b)

c)

d)

9.

Cho dầm ABC chịu uốn có biểu đồ $M_x$ như hình vẽ. Mômen uốn nội lực lớn nhất trên dầm là:

a)

$M_x=qa^2$

b)

$M_x=\dfrac{qa^2}{8}$

c)

$M_x=2qa^2$

d)

$M_x=\dfrac{3qa^2}{2}$

10.

Cho dầm ABC chịu uốn có biểu đồ $M_x$ như hình vẽ. Mặt cắt ngang của dầm là hình chữ nhật có kích thước $h=2b=4\,(\text{cm})$ . Với $q=5\,(\text{kN/m})$ và $a=1\,(\text{m})$ , ứng suất pháp lớn nhất trên mặt cắt ngang của dầm sẽ là:

a)

$\dfrac{375}{4}\,(\text{kN/cm}^2)$

b)

$\dfrac{475}{4}\,(\text{kN/cm}^2)$

c)

$\dfrac{375}{8}\,(\text{kN/cm}^2)$

d)

$350\,(\text{kN/cm}^2)$

11.

Cho dầm ABC chịu uốn như hình vẽ. Ký hiệu $Y_1, Y_2$ lần lượt là các phản lực liên kết theo phương y của các gối đỡ B và C tương ứng. Chọn biểu đồ nội lực $Q_y$ trên dầm đúng với hình vẽ:

a)

b)

c)

d)

12.

Cho dầm ABC chịu uốn như hình vẽ. Ký hiệu $Y_1, Y_2$ lần lượt là các phản lực liên kết theo phương y của các gối đỡ B và C tương ứng với hệ trục Byz như hình vẽ. Chọn biểu đồ nội lực $Q_y$ trên thanh đúng:

a)

b)

c)

d)

13.

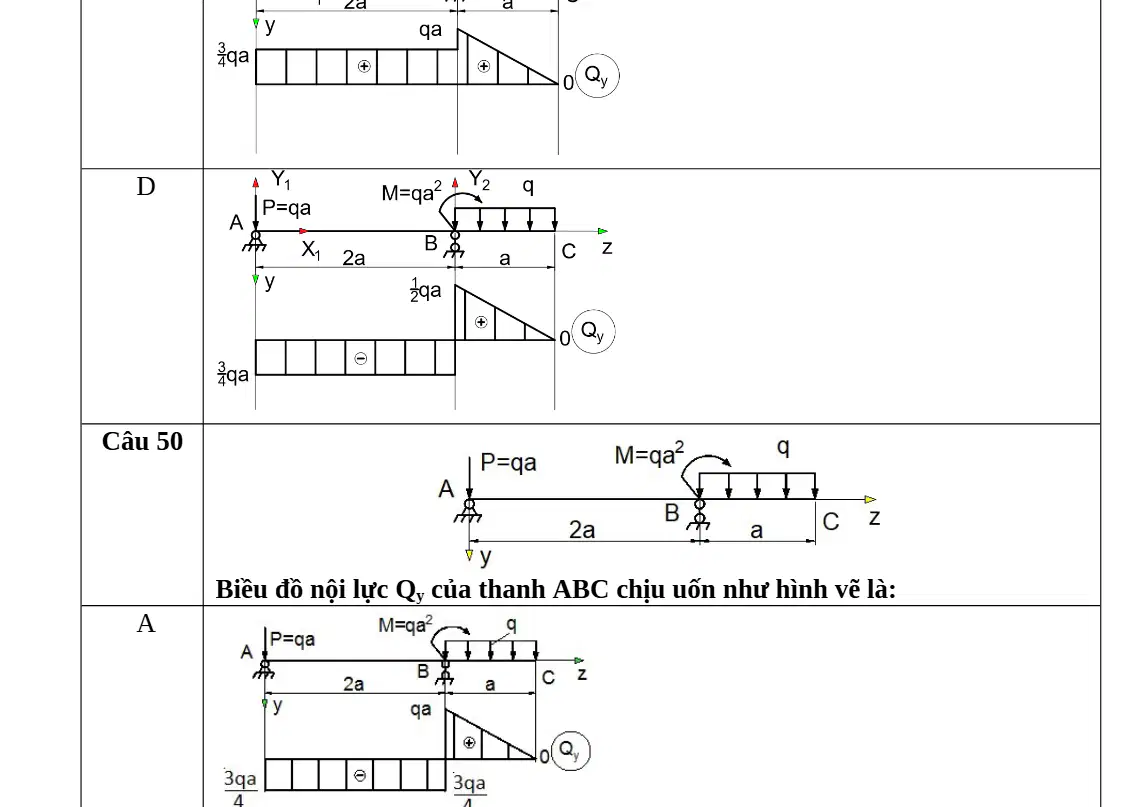

Cho dầm ABC chịu liên kết và chịu lực như hình vẽ. Ký hiệu $Y_1, Y_2$ lần lượt là các phản lực liên kết theo phương y của các gối đỡ A và B tương ứng với hệ trục Ayz như hình vẽ. Chọn biểu đồ nội lực $Q_y$ trên thanh đúng:
