Free Printable Bài 7 – Câu hỏi trắc nghiệm về anten

1.

Các anten bức xạ mặt thường được sử dụng ở dải sóng cực ngắn tạo anten có tính hướng gì?

a)

Tính hướng rộng

b)

Tính hướng hẹp

c)

Tính hướng dài

d)

Tính hướng trung bình

2.

Hình vẽ mô tả mặt cắt dọc của một anten. Đây là loại anten nào?

a)

Anten vi dải

b)

Anten chấn tử

c)

Anten yagi

d)

Anten loa

3.

Anten Cassegrain gồm những thành phần nào (chọn đáp án đúng nhất)?

a)

Gương phản xạ parabol tròn xoay, còn gọi là gương chính

b)

Bộ chiếu xạ dùng anten loa

c)

Gương phản xạ hyperbol, còn gọi là gương phụ

d)

Bao gồm cả 03 đáp án trên

4.

Hệ thống Cassegrain được sử dụng rộng rãi cho mục đích nào?

a)

Mạng di động

b)

Mạng cảm biến

c)

Mạng Wifi

d)

Các trạm mặt đất

5.

Hình vẽ dưới đây là mặt cắt dọc của anten nào?

a)

Anten Cassegrain

b)

Anten yagi

c)

Anten vi dải

d)

Anten dipole

6.

Hình ảnh dưới đây là anten nào?

a)

Anten vi dải hình chữ nhật

b)

Anten dipole

c)

Anten khe

d)

Anten hai gương

7.

Công suất thu được ở phía anten thu ?

a)

Phụ Thuộc vào Công suất bức xạ của anten phát

b)

Phụ Thuộc vào Công suất đầu ra của máy phát đưa vào anten phát

c)

Phụ Thuộc vào Công suất tổn hao bên anten phát

d)

Phụ Thuộc vào Công suất đưa vào anten phát

8.

Trong biểu thức $EIRP = P1 \cdot D1$ , ký hiệu P1 là gì?

a)

Tăng ích của anten phát

b)

Công suất đưa vào anten phát

c)

Công suất bức xạ của anten phát

d)

Công suất đầu ra của máy phát đưa vào anten phát

9.

Chọn công thức đúng của hệ số tính hướng D của anten parabol tròn xoay, với d là đường kính miệng và λ là bước sóng công tác.

a)

$D=\left(\dfrac{\lambda}{\pi d}\right)^2$

b)

$D=\left(\dfrac{d}{\pi\lambda}\right)^2$

c)

$D=\left(\dfrac{\pi d}{\lambda}\right)^2$

d)

$D=\left(\dfrac{\pi\lambda}{d}\right)^2$

10.

Chọn biểu thức đúng để tính hệ số khuếch đại G của anten gương parabol (đơn vị dBi), với d tính theo mét, f tính theo GHz và η là hiệu suất làm việc.

a)

$G(\mathrm{dBi})=20\log d_{(m)}+20\log f_{(\mathrm{GHz})}+10\log \eta+20{,}4$

b)

$G(\mathrm{dBi})=20\log d_{(m)}+20\log f_{(\mathrm{GHz})}+10\log \eta+30{,}4$

c)

$G(\mathrm{dBi})=20\log d_{(m)}+20\log f_{(\mathrm{MHz})}+10\log\eta+20,4$

d)

$G(\mathrm{dBi})=20\log d_{(m)}+20\log f_{(\mathrm{GHz})}+10\log \eta+30{,}4$

11.

Một anten gương parabol có hệ số khuếch đại $50\,\mathrm{dBi}$ , hiệu suất làm việc $60\%$ . Tính góc nửa công suất.

a)

$0{,}44^\circ$

b)

$0{,}74^\circ$

c)

$0{,}64^\circ$

d)

$0{,}54^\circ$

12.

Anten gương parabol có hệ số khuếch đại $40\,\mathrm{dBi}$ , hiệu suất làm việc $60\%$ , hoạt động tại tần số $4\,\mathrm{GHz}$ . Tính độ rộng búp sóng $\theta_{3\,\mathrm{dB}}$ .

a)

$1{,}7^\circ$

b)

$2{,}7^\circ$

c)

$2{,}5^\circ$

d)

$1{,}5^\circ$

13.

Một anten gương parabol có hệ số khuếch đại $30\,\mathrm{dBi}$ , hiệu suất làm việc $60\%$ . Tính góc nửa công suất.

a)

$5{,}38^\circ$

b)

$7{,}38^\circ$

c)

$4{,}38^\circ$

d)

$6{,}38^\circ$

14.

Anten loa được cấu tạo từ ?

a)

Anten ống phát xạ là kiểu anten bức xạ mặt đơn giản nhất

b)

Anten ống dẫn sóng là kiểu anten bức xạ mặt đơn giản nhất

c)

Anten ống hình trụ là kiểu anten bức xạ mặt đơn giản nhất

d)

Anten ống dẫn xạ là kiểu anten bức xạ mặt đơn giản nhất

15.

Hình vẽ dưới đây là đồ thị phương hướng của anten nào?

a)

Anten chấn tử đối xứng

b)

Anten vi dải

c)

Anten chấn tử không đối xứng

d)

Anten loa

16.

Bộ chiếu xạ của anten Cassegrain được bố trí sao cho?

a)

Tâm loa nằm trước parabol

b)

Tâm loa nằm ngang parabol

c)

Tâm loa nằm giữa đỉnh parabol

d)

Tâm loa nằm sau parabol

17.

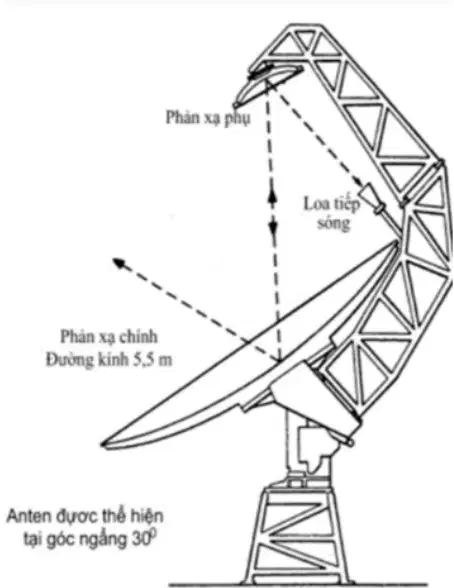

Hình ảnh dưới đây là anten gì? Hình gồm một chảo phản xạ chính đường kính 5,5 m, một phản xạ phụ treo phía trước, loa tiếp sóng đặt lệch trục, và anten đang thể hiện ở góc ngẩng 30°.

a)

Anten hai gương

b)

Anten vi dải hình chữ nhật

c)

Anten Parabol

d)

Anten Gregorial lệch trục

18.

Hình vẽ dưới đây mô tả loại anten nào? Hình thể hiện một mạch phẳng gồm nền GND, miếng patch, đường cấp nguồn Feed và hai khe bức xạ đánh số #1, #2 ở mép patch.

a)

Anten hai lớp

b)

Anten vi dải

c)

Anten monopole

d)

Anten dipole

19.

Cấu tạo chính của anten khe nửa sóng?

a)

Gồm nhiều khe, chiều dài khe bằng nửa bước sóng cộng tác

b)

Khe hẹp trên thành ống dẫn sóng; cách nhau nửa bước sóng cộng tác

c)

Gồm nhiều khe hẹp cách nhau một nửa bước sóng cộng tác

d)

Khe hẹp trên thành ống dẫn sóng hoặc hốc cộng hưởng; chiều dài bằng nửa bước sóng cộng tác

20.

Mật độ công suất của một điểm đặt cách anten một khoảng r?

a)

Phụ thuộc vào công suất tổn hao của anten

b)

Phụ thuộc vào công suất bức xạ của anten

c)

Phụ thuộc vào công suất đưa vào anten

d)

Tỷ lệ thuận với khoảng cách r

21.

Vận dụng kiến thức đã học về tham số kỹ thuật của anten. Em hãy cho biết trong biểu thức tính tổn hao truyền sóng trong không gian tự do khi sử dụng anten vô hướng thì đơn vị của f và r là gì? $L_0 = 20\lg f + 20\lg r + 92,45$

a)

Đơn vị: f(MHz), r(m)

b)

Đơn vị: f(MHz), r(km)

c)

Đơn vị: f(GHz), r(m)

d)

Đơn vị: f(GHz), r(km)

22.

Một anten phát có hệ số khuếch đại là 30 dBi, công suất phát của anten là 5 W. Ở cự ly 50 km đặt một anten thu gương parabol có đường kính miệng gương 1,5 m. Tính tổn hao truyền sóng trong không gian tự do khi truyền từ anten phát đến anten thu?

a)

65,45 dB

b)

60,45 dB

c)

63,45 dB

d)

66,45 dB

23.

Một anten phát có hệ số khuếch đại là 30 dBi, công suất phát của anten là 5 W. Ở cự ly 50 km đặt một anten thu gương parabol có đường kính miệng gương 1,5 m. Tính công suất anten thu nhận được?

a)

1,13 pW

b)

1,13 W

c)

1,13 µW

d)

1,13 mW

24.

Một anten có góc nửa công suất bằng 2°. Xác định hệ số khuếch đại khi biết hiệu suất làm việc của anten là 55%?

a)

38,2 dBi

b)

40,2 dBi

c)

30,2 dBi

d)

35,2 dBi

25.

Trong Anten Loa năng lượng cao tần được truyền theo ống dẫn sóng đến cổ loa dưới dạng?

a)

Sóng trụ

b)

Sóng cầu

c)

Sóng phẳng

d)

Sóng elip

26.

Công suất bức xạ của anten?

a)

Bằng công suất đưa vào anten

b)

Là công suất sinh ra bởi nhiệt và điện môi

c)

Là công suất đầu ra của máy phát

d)

Là công suất có ích để truyền dẫn sóng điện từ

27.

Anten gương parabol có hệ số khuếch đại là 40 dBi, hiệu suất làm việc 60%, làm việc tại tần số 4 GHz. Tính đường kính miệng gương?

a)

3,28 m

b)

3,78 m

c)

3,58 m

d)

3,08 m

28.

Vận dụng kiến thức đã học về tham số kỹ thuật của anten Parabol. Em hãy cho biết trong công thức tính độ rộng búp sóng của anten gương Parabol $\theta_{3dB} = \dfrac{70\lambda}{d}$ d là gì?

a)

Bán kính gương

b)

Hệ số phản xạ của gương

c)

Đường kính gương

d)

Khoảng cách gương

29.

Hình ảnh dưới đây là anten gì?

a)

Anten Gregorial lệch trục

b)

Anten hai gương Cassegrain

c)

Anten khe

d)

Anten Parabol

30.

Các khái niệm bức xạ vi dải lần đầu tiên được đưa ra bởi Deschamps vào năm?

a)

1954

b)

1953

c)

1956

d)

1954

Bài 7 – Câu hỏi trắc nghiệm về anten

Total questions: 30

Worksheet time: 15hrs 0mins
