WorksheetsELM.03_NOC6IS79
Total questions: 35
Worksheet time: 18mins
Który klucz zapewni ustawiony moment dokręcania śrub elementu pokaznego na rysunku?
Klucz uniwersalny z regulacją
Klucz nasadowy z przedłużką
Klucz oczkowy z grzechotką
Klucz dynamometryczny z nastawą
Wybierz prawidłową kolejność czynności podczas demontażu urządzenia mechatronicznego.
Odłącz instalacje, wyjmij elementy ustalające, zdejmij osłony i pokrywy, wyjmij zabezpieczenia
Zdejmij osłony i pokrywy, wyjmij zabezpieczenia, odłącz instalacje, wyjmij elementy ustalające
Odłącz instalacje, zdejmij osłony, wyjmij elementy zabezpieczające, wyjmij elementy ustalające
Wyjmij zabezpieczenia, odłącz instalacje, zdejmij osłony i pokrywy, wyjmij elementy ustalające
Do pomiaru prędkości obrotowej wału silnika najczęściej używa się
Prądnicy tachometrycznej z wyjściem
Potencjometru obrotowego z gałką
Mostka tensometrycznego na wałku
Czujnika termoelektrycznego z sondą
Jaki środek smarny należy okresowo uzupełniać w smarownicy sprężonego powietrza?
Towot stały
Silikon w aerozolu
Olej
Pasta miedziana
Jakim medium roboczym zasilany jest element o pokazanym symbolu graficznym w urządzeniu mechatronicznym?
Cieczą hydrauliczną pod ciśnieniem
Sprężonym powietrzem w układzie
Prądem stałym z zasilacza
Prądem przemiennym 230 V

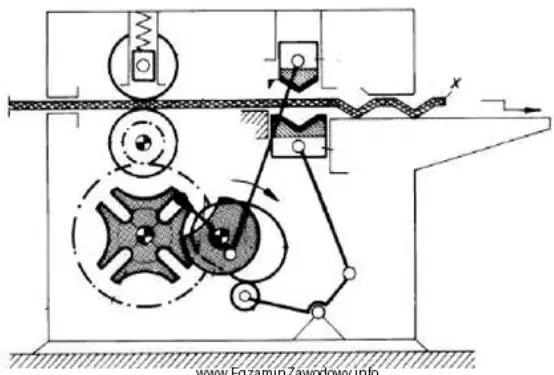

Na schemacie maszyny do formowania blach rozpoznaj zastosowany podzespół.
Mechanizm różnicowy osi
Przegub Cardana wału
Przekładnia ślimakowa w napędzie
Przekładnia maltańska indeksująca

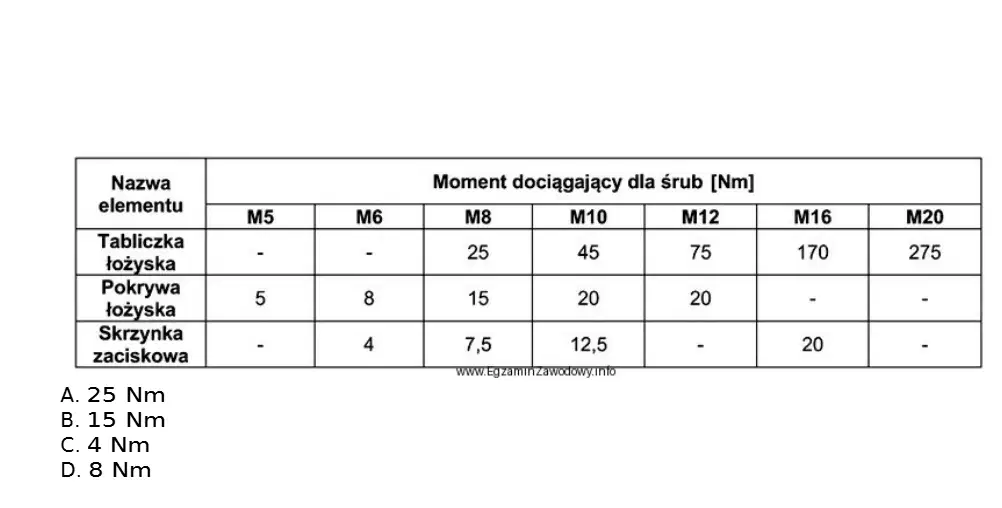

Jaki moment dokręcania należy zastosować dla śruby M8 mocującej pokrywę łożyska?
45 Nm
25 Nm
15 Nm
8 Nm
Który z podanych rodzajów mocowania siłowników pasuje do przedstawionego elementu z płytą czołową i otworami?
Wahlliwe
Kołnierzowe
Na łapach
Gwintowe

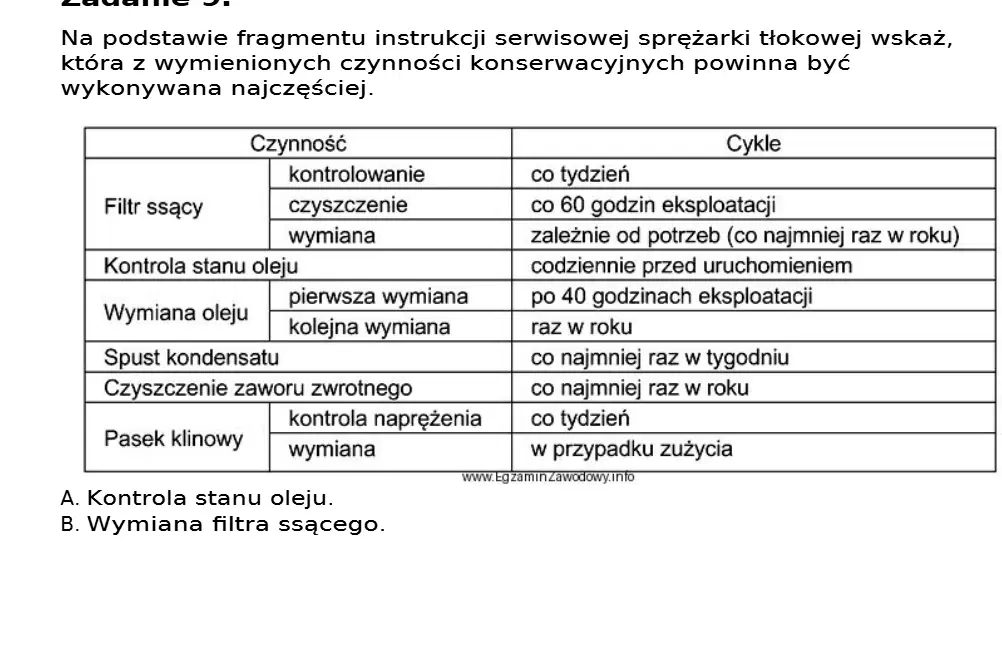

Która czynność konserwacyjna sprężarki tłokowej wykonywana jest najczęściej według harmonogramu?
Czyszczenie zaworu zwrotnego
Kontrola stanu oleju
Wymiana filtra ssącego
Wymiana paska klinowego
Jaką funkcję pełni element V3 w przedstawionym układzie pneumatycznym?
Zwiększa prędkość wsuwania tłoczyska
Zmniejsza prędkość wsuwania tłoczyska
Zwiększa prędkość wysuwania tłoczyska
Zmniejsza prędkość wysuwania tłoczyska
Które oprogramowanie służy do tworzenia wizualizacji procesu mieszania pokazanej na ekranie?
CAD
SCADA
CAM
CAQ
Jaka zależność określa przekładnię napięciową transformatora z tabliczki: PRI 230V, SEC 12V, 0,83A?
K = 230/12 U
K = 80/0,83 U
K = 12/0,83 U
K = 12/230 U

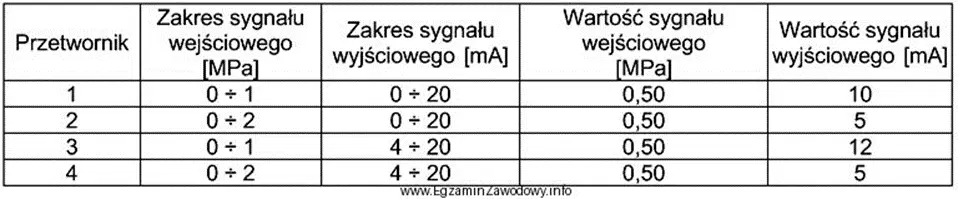

W układzie zastosowano przetworniki ciśnienia o prądowych sygnałach wyjściowych. Na podstawie danych katalogowych przetworników oraz wyników przeprowadzonych pomiarów wskaż, który z przetworników nie działa prawidłowo.
Przetwornik 3
Przetwornik 4
Przetwornik 2
Przetwornik 1
Jaki typ siłownika hydraulicznego przedstawiono: czy jest jednostronnego czy dwustronnego działania oraz jakie ma mocowanie?
Dwustronnego działania, mocowanie przegubowe
Jednostronnego działania, mocowanie gwintowe
Jednostronnego działania, mocowanie przegubowe
Dwustronnego działania, mocowanie gwintowe
Przekładnia maltańska zamienia ruch obrotowy na jaki typ ruchu elementu napędzanego?
Ciągły obrotowy ruch wału
Posuwisto-zwrotny ruch korbowodu
Skokowy obrotowy ruch tarczy
Liniowy ruch tłoka

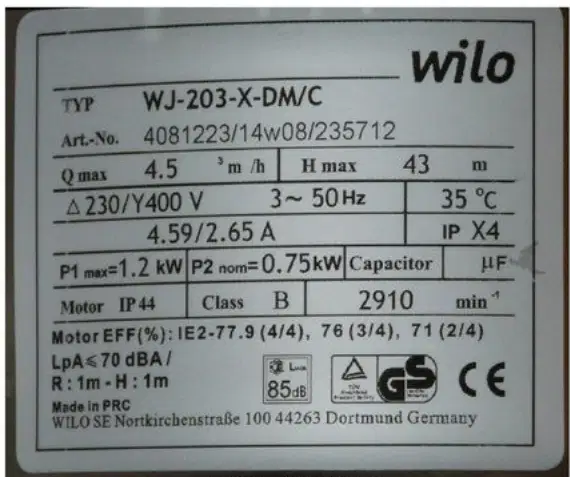

Z tabliczki znamionowej pompy hydraulicznej WJ-203-X-DM/C odczytaj maksymalną wydajność urządzenia.
0,75 kW
4,50 m³/h
43 m
1,20 kW

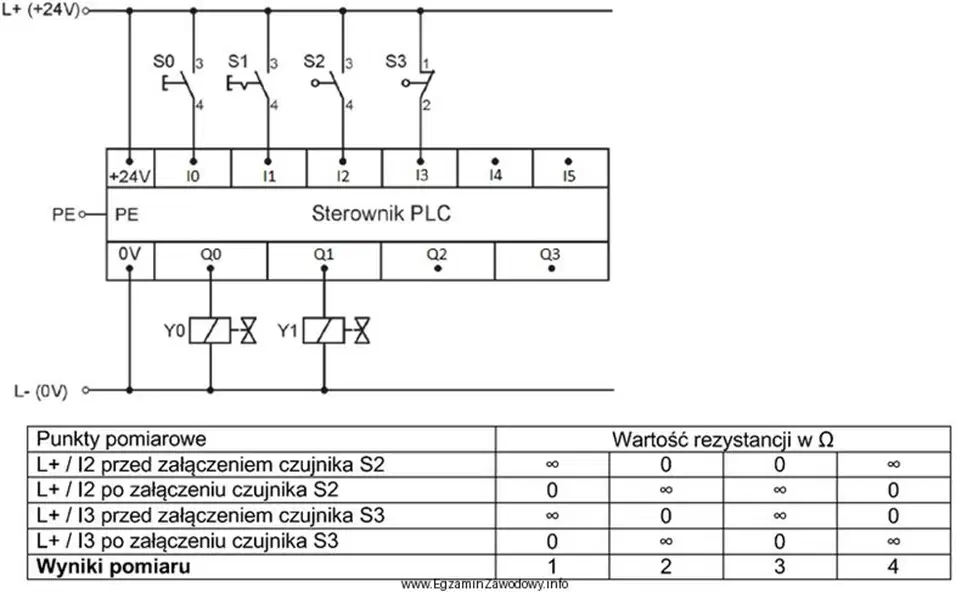

Który zestaw wyników pomiaru rezystancji między L+ a I2/I3 potwierdza poprawny montaż czujników S2 i S3 w układzie PLC, jeśli przed załączeniem ∞, a po załączeniu 0 Ω?
Wynik 4
Wynik 2
Wynik 1
Wynik 3
Jaki rodzaj połączenia mechanicznego przedstawia rysunek z elementem łączonym za pomocą trzpienia i łba?
Spawane
Lutowane
Zgrzewane
Nitowe
W układzie sterowania należy zastosować dwa czujniki oznaczone B2 i B3. Jakiego typu mają być te czujniki i jaki mają stan spoczynkowy?
indukcyjne NO
indukcyjne NC
magnetyczne NC
magnetyczne NO
Przekaźnik elektromagnetyczny w przedstawionym układzie powinien mieć cewkę 24 V DC oraz…
styk NO do zasilania Y1
styk NC do zasilania Y1
dwa styki NO równolegle
przełączny styk NO/NC
Przekaźnik elektromagnetyczny użyty w układzie, którego schemat przedstawiono na rysunku, powinien posiadać cewkę o napięciu zasilania 24 V DC oraz
jeden zestyk zwierny
dwa zestyki zwierne
zestaw styków NC+NC
zestaw styków NO+NC
Jakiego typu wkrętaka należy użyć do wkrętu z trzema ukośnymi skrzydełkami pokazanym na zdjęciu?
Torx
Philips
Pozidriv
Tri‑Wing
Jaki element pneumatyczny przedstawiono na schemacie z symbolem zaworu i sprężyny, który powoduje opóźnione wyłączenie sygnału?
pneumatyczny zawór czasowy z opóźnionym włączeniem
wyspa zaworowa
pneumatyczny zawór czasowy z opóźnionym wyłączeniem
reduktor z manometrem
Którą metodę łączenia przewodów przedstawiono na zdjęciu z cyną i grotem lutownicy?
spawanie
lutowanie
zgrzewanie
klejenie
W przedstawionym układzie pneumatycznym, które stwierdzenie poprawnie opisuje działanie tłoczyska przy kolejnych przesterowaniach zaworu?
pierwsze przesterowanie powoduje wysunięcie, drugie nie zmienia położenia
pierwsze przesterowanie powoduje wysunięcie, drugie wsunięcie
pierwsze przesterowanie nie zmienia położenia, drugie również nie zmienia
pierwsze przesterowanie nie zmienia położenia, drugie powoduje wysunięcie
Transoptor w układzie elektronicznym stosuje się głównie w celu
galwanicznej izolacji obwodów
sygnalizacji transmisji
galwanicznego połączenia obwodów
zamiany impulsów elektrycznych na promieniowanie świetlne
Jakie narzędzia są niezbędne podczas bezpiecznej wymiany układu scalonego w urządzeniu elektronicznym?
spawarka, elektrody, tarcza szlifierska
pęseta ESD, opaska antystatyczna, lutownica
młotek, szczypce, śrubokręt płaski
piła, imadło, klucz nasadowy
Po dokręceniu pokrywy z ośmioma śrubami chcesz sprawdzić, czy istnieje luz między pokrywą a korpusem. Jakiego przyrządu użyjesz?
Klucza nastawnego.
Mikrometru.
Klucza dynamometrycznego.
Szczelinomierza.
Który parametr określa obszar roboczy działania siłownika w układzie pneumatycznym?
Maksymalne ciśnienie.
Skok siłownika.
Teoretyczna siła pchająca.
Średnica cylindra.
Silnik synchroniczny sterowany przemiennikiem częstotliwości z ustawieniami: F=50 Hz, RPM=1500, V=400 V. Jaka będzie prędkość obrotowa pracy silnika?
50 obr./min
400 obr./min
1500 obr./min
4,8 obr./min
W pokazanym układzie pneumatycznym tłoczysko ma wysuwać się tylko po jednoczesnym naciśnięciu obu przycisków. Jaki zawór należy zamontować w miejscu oznaczonym X?
Szybkiego spustu
Przełącznik obiegu
Podwójnego sygnału
Dławiąco-zwrotny
Sygnał binarny (11100111)₂ na wyjściu 8-bitowego przetwornika A/C odpowiada jakiej liczbie dziesiętnej?
(231)₁₀
(230)₁₀
(255)₁₀
(254)₁₀
Jaka jest funkcja kondensatora C1 w pokazanym układzie z prostownikiem i stabilizatorem 6 V DC?
Zmniejszenie tętnień napięcia
Zmiana z dwupołówkowego na jednopołówkowy
Zmiana z jednopołówkowego na dwupołówkowy
Zmniejszenie składowej stałej napięcia
Na zdjęciu przekładni z kołami zębatymi o profilu zębatym, jaki pasek napędowy należy zastosować?
Wielorowkowy
Klinowy
Wieloklinowy
Zębaty
Przedstawiony przyrząd to mikrometr do gwintów. Do czego służy ten przyrząd pomiarowy?
Grubości blach
Grubości ścianek rur
Średnicy podziałowej gwintu
Średnicy drutu
