WorksheetsKlinové spoje - Charakteristika a Druhy
Total questions: 15
Worksheet time: 8mins
Ktoré tvrdenie najlepšie vystihuje účel klinových spojov v mechanizmoch?
Prenos krútiaceho momentu a silového zaťaženia
Znižovanie teploty ložísk pri vysokých otáčkach
Elektrická izolácia hriadeľa od náboja
Mazanie styčných plôch bez externého oleja
Podľa zobrazeného prehľadu druhov, ktoré z pozdĺžnych klinov môžu byť vyhotovené s nosom aj bez nosa?
Ploské kliny výhradne bez nosa
Priečne kliny vždy nastavovacie
Tangenciálne kliny bez alternatív
Drážkové kliny v rôznych vyhotoveniach
Na výkrese je označenie „KLIN b × h × l STN xxxx“. Čo znamená písmeno h v tejto značke podľa obrázka?
výška klina v milimetroch
šírka klina v milimetroch
dĺžka klina v milimetroch
uhol úkosu na klíne

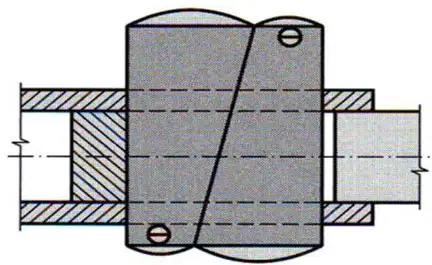

Kedy sa pri priečnom spojovaní súčiastok použije dvojica klinov namiesto jedného klina?
keď je uhol úkosu príliš malý
keď je klín príliš dlhý pre spoj
keď je otvor s úkosom náročný
keď je potrebný väčší priemer
Ktoré tvrdenie najlepšie vystihuje úkos pozdĺžneho klinu používaného na hriadeli?
Úkos je dvojstranný s hodnotou 1:200
Úkos je jednostranný s hodnotou 1:10
Úkos je jednostranný s hodnotou 1:100
Úkos je dvojstranný s hodnotou 1:50
Prečo trecí klin nezoslabuje prierez hriadeľa oproti ploskému klinu?
Má valcovú plochu zhodnú s polomerom hriadeľa
Má rovné dosadacie plochy na hriadeli
Má väčší rozmer pre prenos veľkých Mk
Má zrezanú plochu pre ľahké frézovanie
Kde sa používa drážkový (žliabkový) klin s nosom a aký je praktický dôvod jeho voľby?
Tam, kde je potrebný obdĺžnikový žliabok bez úkosu
Tam, kde je klin uložený tangenciálne v páre
Tam, kde sa nedá pri demontáži vyraziť z druhej strany
Tam, kde treba zvýšiť trenie bočných stien

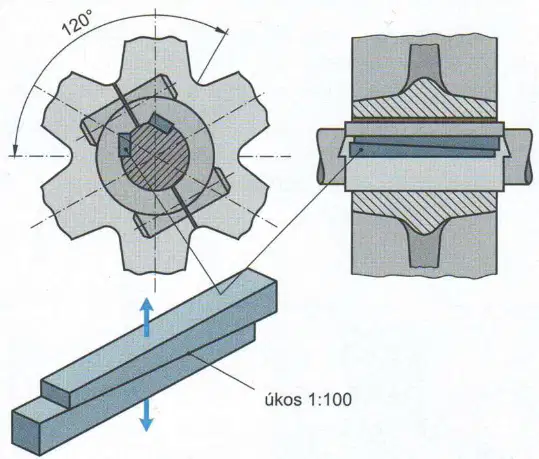

Aké usporiadanie majú tangenciálne kliny na hriadeli pri prenose veľkých striedavých obvodových síl?
Tri dvojice klinov pod 60°, úkos 1:100
Dve dvojice klinov pod 120°, úkos 1:100
Jedna dvojica klinov pod 120°, bez úkosu
Jedna dvojica klinov pod 90°, úkos 1:50

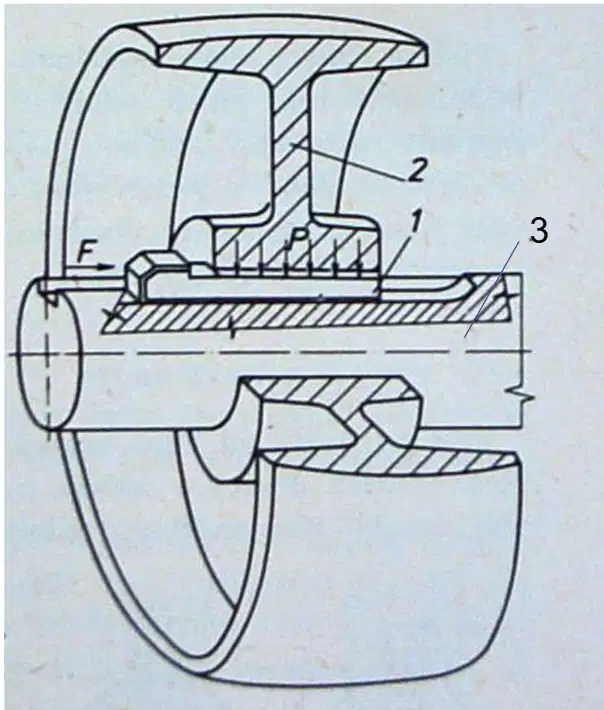

Na obrázku je klinový spoj hriadeľa s remenicou. Ktorý prvok prenáša krútiaci moment medzi hriadeľom a remenicou?
Mazivo znižujúce trenie medzi dielmi
Hriadeľ s hladkým valcovým povrchom
Remenica s drážkou pre poistný krúžok
Pozdĺžny klin medzi dosadacími plochami
Pri použití klinového spoja s remenicou sa často spomína nevýhoda vyplývajúca z geometrie spoja. Ktoré tvrdenie najlepšie vysvetľuje tento problém?
Znižuje sa rýchlosť montáže spojov výrazne
Prenos veľmi malých momentov je nemožný
Zoslabuje sa nosný prierez hriadeľa drážkou
Nastáva trvalé zvýšenie mazania bez kontroly

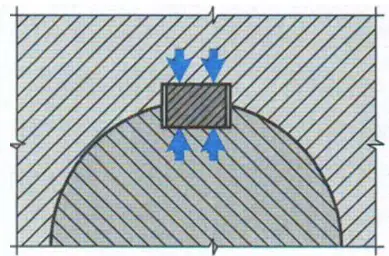

Ktoré tvrdenie najlepšie vystihuje hlavný princíp prenosu krútiaceho momentu v perovom spoji?
Prenos sa deje hornou plochou pera bez vôle
Prenos zabezpečujú boky pera lícujúce v drážke
Prenos vzniká úkosom ako pri klinovom spoji
Prenos prebieha trením medzi hriadeľom a nábojom
V ktorom prípade sa uprednostní perový spoj pred klinovým spojením?
Keď je potrebná nastaviteľná excentricita uloženia
Keď súčiastky nemajú prenášať krútiaci moment
Keď sa vyžaduje presná súosovosť bez hádzania kotúčov
Keď je potrebný posuv po hriadeli blokovaný úkosom
Ktorý typ pera je určený na prenášanie stredných a veľkých krútiacich momentov medzi hriadeľom a nábojom?
Pružné pero na tlmenie vibrácií
Vodiace výmenné pero na posúvanie náboja
Tesné pero na prenos krútiaceho momentu
Kotúčové Woodrufovo pero na poistenie proti otáčaniu

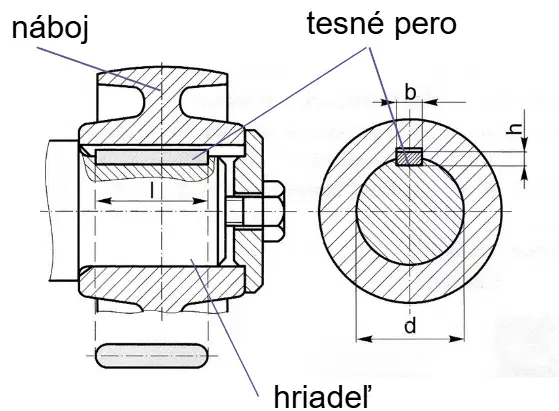

Na obrázku je označenie PERO b × h × l STN 02 xxxx. Čo predstavuje písmeno l v tomto kódovaní?
Výšku pera podľa normy STN
Šírku pera v žliabku
Dĺžku pera v milimetroch
Polomer zaoblenia koncov
Na základe obrázku identifikuj, prečo sa spoj s tesným perom musí dodatočne poistiť proti osovému posuvu.
Aby sa uľahčilo vyťahovanie pera zo drážky
Aby sa zabránilo pootočeniu hriadeľa v náboji
Aby sa zmenšil krútiaci moment prenášaný perom
Aby nevznikala radiálna sila pri montáži
