WorksheetsZverné spoje - Charakteristika a Typy
Total questions: 15
Worksheet time: 8mins
Ktoré tvrdenie najlepšie vystihuje podstatu funkcie zverných spojov?
Prenos síl využitím magnetického poľa
Prenos síl pomocou zvárania kovových častí
Prenos síl vďaka treniu dotykových plôch
Prenos síl cez lepenie a adhéziu povrchov
Pri vzniku zverného spoja dochádza k zovretiu alebo vzopretiu súčiastok. Aký je priamy dôsledok v styku plôch?
Vznikne tlak prenášajúci krútiaci moment
Vznikne podtlak znižujúci trenie plôch
Vznikne teplo spôsobujúce roztavenie častí
Vznikne chemická reakcia vytvárajúca väzby
Ktorý typ zverného spoja je vhodný na rýchle upnutie a uvoľnenie častí podľa obrázka s typmi?
Zverný spoj so skrutkou
Zverný spoj s kužeľom
Zverný spoj s tvarovým perom
Zverný spoj s výstredným kotúčom

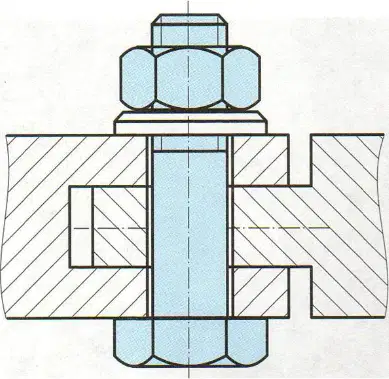

Pozri na prvý diagram: aký typ zverného spoja je vytvorený pomocou skrutky pri plochom zovretí?
Spoj s deleneým nábojom na jednej strane
Spoj s deleneým nábojom na oboch stranách
Spoj bez skrutky s klinom
Spoj s plochým zovretím skrutkou
Porovnaj druhý a tretí diagram: ktorá konfigurácia zverného spoja lepšie rozloží osové zaťaženie a prenesie vyšší krútiaci moment?
Delený náboj na oboch stranách so štyrmi skrutkami
Zverný spoj s elastickým pásom bez skrutiek
Delený náboj na jednej strane s jednou skrutkou
Plochý zovretý spoj bez delenia náboja
Na obrázku je znázornené spojenie pomocou kužeľového klina. Ktoré tvrdenie najlepšie vystihuje princíp vzopretia v takomto zvernom spoji?
Utiahnutie matice znižuje kontaktný tlak
Tvar kužeľa zabraňuje radiálnemu dotyku
Sila sa prenáša čapom bez trenia
Spoj drží len osové poistné pero
Kužeľ sa vtlačí, vznikne normálová sila a trenie

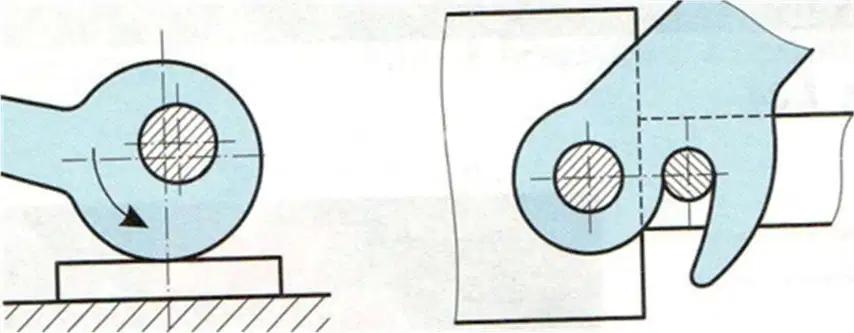

Pozri si výstredný kotúč na obrázku. Pre akú situáciu by bol tento mechanizmus najvhodnejší v upínacom prípravku?
Rýchle nastavenie polohy bez nástrojov
Trvalé spojenie bez demontáže
Vyrovnávanie tepelnej rozťažnosti dielov
Zníženie trenia v klznom ložisku
Prenos veľmi vysokého krútiaceho momentu
Ktorá z uvedených výhod zverných spojov priamo súvisí s tým, že spoj nevyžaduje otvory ani drážky v spájaných dieloch?
Možnosť prenášať veľké krútiace momenty
Nezoslabuje spájané súčiastky otvormi a drážkami
Ľahká montáž aj demontáž bez náradia
Nie je potrebné osové poistenie súčiastky
Dá sa meniť poloha súčiastky na hriadeli
Pri návrhu zverného spoja sa zvažuje jeho nevýhoda. Ktorá voľba najlepšie popisuje, prečo je spoľahlivosť takého spoja závislá od prevádzky?
Materiál klina musí byť magnetický
Excenter vždy spôsobuje plastickú deformáciu
Prenos sily závisí od vytvoreného trenia
Kužeľový tvar vyžaduje osové poistenie
Spoj je citlivý na mazivo v závitoch
Ktoré tvrdenie najlepšie vystihuje podstatu tlakového spoja pri priamom nalisovaní za studena?
Spoj sa montuje pomocou závitových spojovacích prvkov
Spoj využíva trenie v styku súčiastok s presahom
Spoj vzniká bez presahu a bez trenia plôch
Spoj je určený výhradne pre tepelne namáhané diely
Pri navrhovaní nabehových hrán na čape a v otvore pre nalisovanie za studena, ktorý prístup najviac podporí súosovosť a krátky montážny čas?
Ostré hrany bez zrazenia na oboch dieloch
Veľké zrazenie len na čape, rovná hrana v otvore
Primerané zrazenie na čape aj v otvore
Zvýšenie drsnosti čapu a ponechanie hrán ostrých
Podľa diagramu „nalisovaný spoj, určenie presahu“ určuje presah medzi čapom a otvorom najlepšie ktorý vzťah priemerov?
Presah je podiel ØD delené Ød
Presah je súčet ØD plus Ød
Presah je súčin ØD krát Ød
Presah je rozdiel ØD mínus Ød
Pri priamom nalisovaní za studena podľa schémy úpravy hrán je cieľom zrazenia nábehových hrán najmä čo?
Znížiť trenie na povrchu dotyku
Zmenšiť pevnosť styku zámerne
Zvýšiť priemer otvoru trvalo
Uľahčiť zasunutie bez otrepov
Ktorý postup najlepšie opisuje vytvorenie pevného tlakového spoja zmrštením alebo roztiahnutím?
Nahriať náboj, zasunúť čap, nechať vyrovnať teploty
Nahriať čap, ochladiť náboj, po montáži rýchlo ochladiť
Ochladzovať čap a náboj súčasne bez montáže
Lisovať čap za studena bez ohrevu či chladenia
Na obrázku je spojenie priamym nalisovaním s presahom za studena. Čo je typická výhoda tepelnej metódy oproti tomuto postupu?
Zvýši presah počas montáže, vyžaduje vyššiu silu
Znižuje trenie po montáži, umožní demontáž ľahko
Nemení presah ani silu, skracuje diely
Odstráni presah počas montáže, zníži potrebnú silu
