WorksheetsACTIVIDAD PARA LAFORMACIÓN EN MANTENIMIENTO DE INSTALACIONES
Total questions: 47
Worksheet time: 24mins
¿Cuál es el documento marco que recoge las características básicas de la edificación en España?
Normas UNE-EN europeas
Reglamento Electrotécnico de Baja Tensión
Reglamento de Instalaciones Térmicas de los Edificios
Código Técnico de la Edificación
¿A qué tipos de edificios se aplica de forma general el CTE?
Únicamente a edificios públicos
A edificios residenciales, terciarios y de servicios
Solo a edificios industriales
Exclusivamente a establecimientos sanitarios
Las instalaciones industriales, ¿tienen un reglamento único propio?
Solo cuando lo indica una orden autonómica
Sí, el CTE cubre todas las industrias
No, se diseñan según necesidades y múltiples normas
Sí, el RSIE aplica a todas
¿Qué diferencia hay entre una ley reguladora y un reglamento técnico?
La ley establece el marco; el reglamento fija condiciones concretas
El reglamento crea el marco; la ley detalla condiciones
La ley solo aplica a seguridad; el reglamento a confort
Ambas son equivalentes y aplican igual
En los reglamentos, ¿qué son las Instrucciones Técnicas?
Anexos informativos sin obligación
Guías comerciales para fabricantes
Condiciones de aplicación divididas por casos
Normas europeas traducidas
¿Qué reglamento define la instalación y el mantenimiento de instalaciones térmicas en edificios?
RSIF
REBT
RITE
RSCIEI
¿Qué reglamento define la instalación y mantenimiento de instalaciones eléctricas de baja tensión?
DB-HE2
RIPCI
REBT
RITE
¿Cuándo son obligatorias las normas UNE?
Siempre por ser nacionales
Solo si un reglamento las menciona expresamente
Nunca, son voluntarias
Solo en contratos privados
¿Qué caracterizan las normas UNE-EN respecto a las UNE nacionales?
Son más antiguas y solo guías
Se aplican en toda Europa y provienen de comités europeos
Se centran exclusivamente en seguridad contra incendios
Sustituyen automáticamente a las leyes estatales
Relaciona el acrónimo con su nombre completo: RITE
Reglamento de Seguridad para Instalaciones Frigoríficas
Reglamento Electrotécnico de Baja Tensión
Reglamento de Instalaciones Térmicas en los Edificios
Reglamento de Instalaciones de Protección contra Incendios
¿Cuál es el objetivo principal de las instalaciones térmicas en los edificios?
Reducir el consumo eléctrico exterior
Mantener un entorno interior saludable y confortable
Controlar el ruido exterior de la calle
Garantizar la resistencia estructural del edificio
En mantenimiento, ¿qué diferencia hay entre estado y modo de funcionamiento de un equipo?
Son términos equivalentes
Estado es min/max; modo es apagado/encendido
Estado es apagado/encendido; modo es min/max/test/frío/calor
Modo es el diseño; estado es el reglamento
¿Qué describe mejor el proceso de "puesta en marcha" de una instalación?
Ajuste de sistemas según diseño previsto
Solo encender el equipo principal
Realizar una auditoría energética completa
Cambiar parámetros de confort en uso
¿Qué parámetros clave se consideran para el confort en instalaciones térmicas?
Temperatura, humedad, calidad del aire
Tensión, intensidad, potencia eléctrica
Vibración, ruido, luminancia
Altura libre, carga estructural, sismo

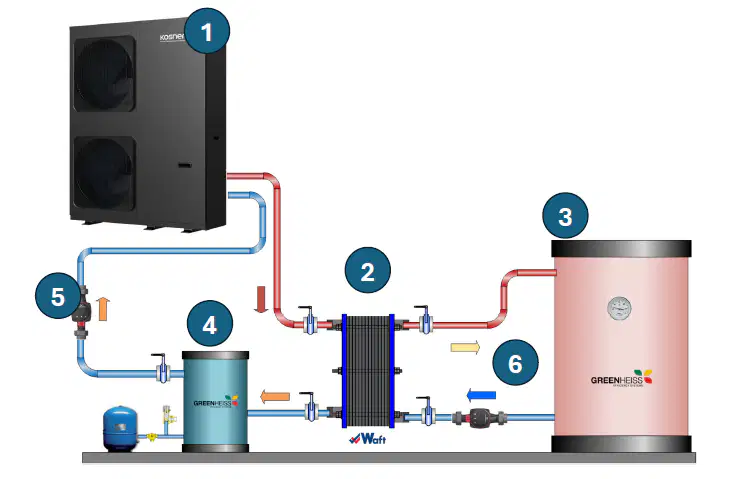

El componente 3 identificado en el esquema cumple principalmente la función de:
Intercambio de energía entre circuitos
Hace circular agua por la BC
Generación de agua fría o caliente
Acumulación de ACS para consumo
El depósito de inercia (4) se usa para:
Acumular agua y energía para la BC
Filtrar partículas en suspensión
Evacuar aire del circuito primario
Medir presión y temperatura
La bomba circuladora de primario (5) realiza:
Controla la expansión del refrigerante
Purga el aire del circuito
Carga el depósito de ACS
Hace circular agua por la BC
Para ACS de alta temperatura, el material indica un rango de:
7 a 12 °C para calefacción y ACS
25 a 45 °C para ACS y calor
45 a 55 °C para ACS y frío
>55 °C para calefacción y ACS
¿Qué dispositivo protege contra sobrecargas en circuitos de baja tensión?
Contacto de potencia con enclavamiento
Detector de presencia en luminarias
PIA magnetotérmico para sobrecargas
Transformador de aislamiento de servicio
¿Cuál es la función principal del interruptor diferencial?
Medir la resistencia de aislamiento
Regular la potencia aparente del circuito
Limitar picos de tensión transitorios
Detectar corrientes de fuga a tierra
En un sistema monofásico, ¿qué color identifica el conductor neutro según REBT?
Azul para el neutro
Gris para el neutro
Negro para el neutro
Marrón para el neutro
En instalación trifásica, ¿qué color corresponde típicamente a la fase L2?
Azul para L2
Amarillo‑verde para L2
Negro para L2
Marrón para L2
¿Qué indica el color amarillo‑verde en los conductores?
Retorno del interruptor simple
Neutro en redes de datos
Fase en circuito de alumbrado
Protección y puesta a tierra
¿Qué describe mejor la resolución de un multímetro digital?
El mínimo cambio de señal detectable
El rango máximo de corriente medible
La estabilidad térmica del instrumento
La linealidad de su escala interna
La precisión de un multímetro se expresa como el error máximo. ¿Cuál es un valor típico indicado?
±(0,7 % + 1) cuentas
±(7 % + 10) cuentas
±(1,7 % + 5) cuentas
±(0,07 % + 0) cuentas
Al evaluar seguridad, ¿qué acción reduce riesgo al manipular circuitos?
Desenergizar y verificar ausencia de tensión
Cambiar neutro por color negro
Usar PIA como detector de fugas
Seleccionar escala más alta siempre
En trifásica, ¿qué combinación de colores representa L1, L2 y L3 según la tabla?
Gris, Azul, Marrón fases
Negro, Azul, Amarillo‑verde fases
Azul, Marrón, Negro para fases
Marrón, Negro, Gris para fases
Si un voltímetro tiene resolución de 0,1 V, ¿qué cambio mínimo distinguirá?
Saltos de 10 voltios visibles
Variaciones de 0,1 voltios medibles
Incrementos de 100 ohmios claros
Cambios de 1,0 amperios detectables
¿Cuál es la distancia máxima típica sin repetidores en un cable UTP antes de una caída apreciable de la señal?
Alrededor de 90 metros en práctica
Exactamente 50 metros certificados
Entre 200 y 300 metros teóricos
Aproximadamente 150 metros estándar
¿Cómo se mueven los datos dentro de una fibra óptica?
Se transmiten como microondas RF
Viajan como ondas sonoras
Circulan como pulsos eléctricos
Se propagan como luz guiada
¿Cuál es el límite de distancia de transmisión en redes de fibra óptica sin amplificar la señal?
Entre 2 y 20 kilómetros depende del tipo
Siempre menos de 2 kilómetros
Exactamente 10 kilómetros garantizados
Más de 50 kilómetros en cualquier caso
¿Qué suele causar interferencias en cables de datos de cobre?
Pérdidas por curvaturas mínimas
Campos magnéticos de cables de fuerza
Absorción por recubrimientos dieléctricos
Reflexiones internas de la luz
¿Qué afirmación describe la fibra óptica frente a interferencias?
Es altamente sensible a magnetismo
Necesita apantallamiento metálico
Genera radiación electromagnética
Es menos sensible a campos magnéticos
En instalaciones modernas, ¿pueden combinarse redes de fibra y de cobre?
Sí, es tipología habitual y obligatoria
Únicamente para enlaces temporales
No, son tecnologías incompatibles
Solo en centros de datos puntuales
¿Qué son las comunicaciones inalámbricas?
Enlaces por fibra monomodo
Conexiones por cable coaxial
Señales por pares trenzados
Transmisiones por ondas de radio
¿Qué diferencia clave hay entre 5G y WiFi en alcance?
Igual alcance en interiores
WiFi kilómetros, 5G decenas metros
5G kilómetros, WiFi pocos metros
Ambas unos cientos de metros
¿Cuál afirmación describe mejor la regulación en una instalación técnica?
Transmisión remota de alarmas al operador
Medición puntual de variables operativas
Ajuste continuo para alcanzar valores de diseño
Almacenamiento histórico de datos de consumo
¿Qué es el control de instalaciones?
Capacidad de variar parámetros para condiciones de servicio
Registro de unidades físicas de los sensores
Definición de etiquetas para variables leídas
Cálculo de eficiencia energética mensual
La monitorización de instalaciones consiste principalmente en:
Lectura de variables para regular y mejorar eficiencia
Uso exclusivo de protocolos inalámbricos LoRa
Desconexión de equipos cuando hay alarmas
Programación de setpoints sin medir variables
¿Cuál de los siguientes protocolos es habitual en edificios según el material?
ModBus para máquinas y BACnet en edificios
HTTP para contadores y MQTT en calderas
PROFIBUS para iluminación residencial
EtherCAT para medidores de agua fría
Cuando un sistema registra un valor, ¿qué debe conocerse para interpretarlo correctamente?
El número de puerto del controlador
El fabricante del sensor utilizado
La unidad física asociada al valor medido
El color del indicador en la pantalla
¿Cuál es la diferencia clave entre energía y potencia en instalaciones?
Energía solo aplica a gas; potencia solo a electricidad
Energía se mide en kW; potencia se mide en kWh
Energía es máxima capacidad de equipo; potencia es consumo anual
Energía es consumo en un periodo; potencia es capacidad instantánea
¿Qué significa ‘definir variables del sistema’ en equipos digitales?
Cambiar de protocolo de comunicación
Reiniciar todos los sensores de campo
Asignar etiqueta y valor a lecturas almacenadas
Crear setpoints sin registros previos
Los valores de consigna (setpoints) se utilizan para:
Guardar históricos de consumo energético
Aumentar el tráfico de datos en la red
Establecer referencias de funcionamiento de variables
Identificar la marca de los analizadores de redes
En los sistemas de control, ¿qué ocurre cuando una variable sale de los límites?
Se generan avisos, alarmas o actuaciones automáticas
Se elimina la variable del registro de datos
Se reduce la potencia de todos los equipos
Se desactiva la comunicación por ModBus
¿Por qué son imprescindibles los sensores de campo?
Convierten magnitudes físicas en señales digitales procesables
Sustituyen los protocolos M-Bus y ModBus
Solo sirven para mostrar gráficos en SCADA
Evitan por completo la necesidad de regulación
Un SCADA en una instalación proporciona principalmente:
Compresión de datos para reducir almacenamiento
Gestión de inventarios de repuestos y mantenimiento
Cálculo fiscal de tarifas eléctricas y de gas
Representación gráfica en tiempo real de variables significativas
