Worksheets1 - Atuadores Pneumáticos: Introdução e Atuadores Lineares
Total questions: 58
Worksheet time: 29mins
O que os atuadores pneumáticos fazem com a energia do ar comprimido?
Viram luz para sinalização industrial
Mudam em calor para aquecer peças
Guardam como energia elétrica para uso
Transformam em energia mecânica de movimento
Qual tipo de movimento pode sair de um atuador pneumático?
Nenhum movimento, só pressão interna
Somente vibração, qualquer modelo
Apenas circular, em todos os casos
Linear ou rotativo, conforme construção
Qual é a função principal de um atuador linear?
Produzir som de alarme
Criar movimentos em linha reta
Girar e rodar eixos
Armazenar ar em tanques
Escolha o exemplo que mostra uso de atuador linear.
Balança que mede peso
Prensa que empurra em linha reta
Ventilador que gira as pás
Lâmpada que acende e apaga
Nos atuadores, qual parte ajuda a não deixar o ar vazar dentro do cilindro?
Etiqueta com nome da peça
Tampa de proteção externa
Botão de liga e desliga
Vedação pneumática no conjunto
Observe a máquina com cilindros nas laterais. Qual ação o cilindro faz nesse sistema?
Empurra e puxa em linha reta
Gira a cabine em círculos
Solta ar para fora sempre
Acende sinais luminosos
Um atuador rotativo é diferente do linear porque ele...
Somente aquece superfícies
Gera movimento de giro
Mede a pressão do ar
Fica parado sem mover nada
Quando falamos em energia pneumática virando energia mecânica, isso quer dizer que o ar...
Pinta objetos com cores
Fica invisível e some
Vira comida para máquinas
Faz força para mover peças

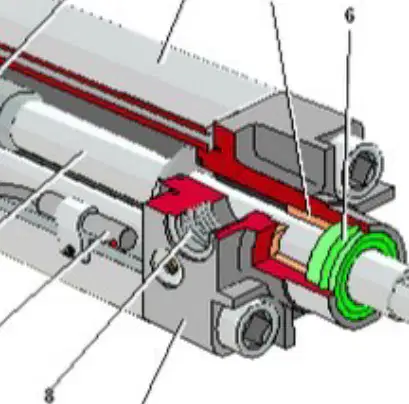

Observe o diagrama do cilindro. Qual parte guia o movimento do êmbolo dentro do cilindro?
Camisa do cilindro
Guia do êmbolo
Vedação da haste
Cabeçote dianteiro
No cilindro de simples ação, o ar comprimido atua em um só lado. O que isso significa sobre o movimento?
Funciona em uma só direção
Funciona em duas direções
Não precisa de ar para mover
Gira em vez de deslizar
Qual elemento faz o retorno quando o avanço é por ar, usando o modelo mostrado?
Sensor magnético
Força da gravidade
Mola interna
Parafuso do amortecedor
Quando o avanço é por mola, qual é o tipo de retorno indicado no desenho?
Retorno por cabo
Retorno por água
Retorno por motor
Retorno por ar
Qual componente está ligado à leitura de posição sem contato no cilindro ilustrado?
Sensor magnético
Cinta magnética
Bucha guia
Vedação do êmbolo
Qual é a função da vedação do êmbolo no cilindro?
Evitar vazamento de ar
Reduzir comprimento total
Produzir força elétrica
Resfriar o pistão
Em um cilindro de simples ação, qual opção pode realizar o retrocesso além da mola?
Força externa
Bateria interna
Cinta elástica
Óleo lubrificante
Qual símbolo simples ilustra uma mola dentro do cilindro nos esquemas?
Linha em zigue-zague
Círculo pontilhado
Quadrado listrado
Triângulo curvo
Qual parte permite a entrada do ar comprimido no cilindro?
Luva do amortecedor
Cabeçote traseiro
Entrada de ar
Parafuso do amortecedor
Se o ar empurra a haste para frente, o que precisa acontecer para a haste voltar no modelo sem ar no retorno?
O cabeçote solta a haste
A camisa gira a haste
O sensor puxa a haste
A mola empurra para trás
Qual fluido faz o avanço e o retorno no atuador de dupla ação?
Ar comprimido nas duas câmaras
Vapor quente controlado por válvula
Óleo lubrificante no reservatório
Água pressurizada apenas na frente
O atuador de dupla ação pode realizar trabalho em quantos sentidos do movimento?
Dois sentidos do seu curso
Somente no sentido de avanço
Somente no sentido de retorno
Quatro sentidos diferentes
Para que serve o sistema de amortecimento no atuador?
Aumentar o peso do pistão
Esfriar o ar comprimido
Trocar o tipo de energia
Evitar impactos secos e danos
Quando usamos amortecimento em um atuador?
Nunca em aplicações industriais
Somente sem ar comprimido
Apenas com cargas muito leves
Ao mover volumes grandes e pesados
Qual opção mostra um exemplo de amortecimento fixo dianteiro?
Amortecimento traseiro variável
Amortecimento dianteiro fixo
Duplo amortecimento variável
Amortecimento traseiro fixo
Qual opção representa amortecimento traseiro variável?
Amortecimento dianteiro variável
Amortecimento dianteiro fixo
Duplo amortecimento fixo
Amortecimento traseiro variável
O que significa duplo amortecimento?
Amortecimento apenas no cilindro
Amortecimento no ar de entrada
Amortecimento só na haste
Amortecimento na frente e atrás
Qual vantagem do amortecimento variável em relação ao fixo?
Troca o ar por água pressurizada
Reduz totalmente o curso do pistão
Permite ajustar conforme a carga
Elimina a necessidade de válvulas
Se não houver amortecimento ao parar o pistão com carga, o que pode acontecer?
Silêncio total no movimento
Impacto forte e dano nas partes
Resfriamento rápido do cilindro
Aumento da cor da haste
Qual componente realiza movimento linear impulsionado por ar comprimido?
Cilindro de dupla ação
Motor elétrico rotativo
Válvula manual simples
Ventilador de duas pás
Para mover a carga nos dois sentidos, o atuador precisa de:
Uma corrente presa à haste
Água fria na cabeça do cilindro
Uma mola muito comprida
Pressão alternada em ambas câmaras
Ao ajustar o amortecimento variável, a intenção é:
Controlar a desaceleração do pistão
Aumentar a temperatura do ar
Girar a haste em círculos
Diminuir o tamanho do cilindro

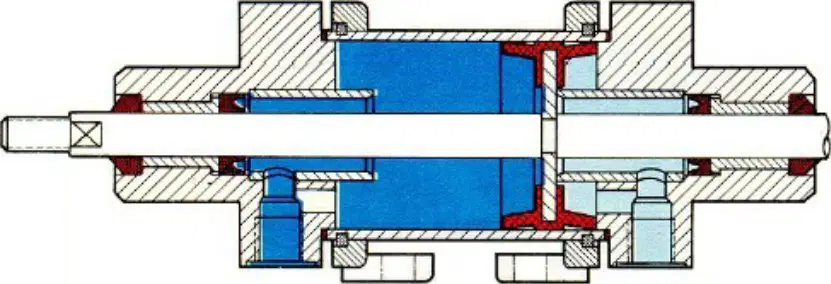

Na imagem, o cilindro de haste dupla tem hastes dos dois lados. Para que isso é útil?
Transformar o cilindro em elétrico
Reduzir apenas o consumo de ar
Aumentar somente a força de avanço
Permitir movimentos iguais em dois sentidos
O que acontece com a força em um cilindro tandem quando a pressão atua ao mesmo tempo nos dois êmbolos?
A força desaparece com o tempo
A força vira velocidade do curso
A força fica menor que em um êmbolo
A força é somada pelos dois êmbolos
Qual vantagem do cilindro tandem quando a área útil do atuador é pequena?
Permitir apenas montagem vertical
Gerar somente alta velocidade
Conseguir curso mais curto apenas
Obter grande desempenho de força
Em um cilindro de haste dupla, como ficam os cursos de avanço e retorno?
O retorno é sempre nulo
O avanço é maior que o retorno
Os cursos são simétricos
Os cursos são aleatórios

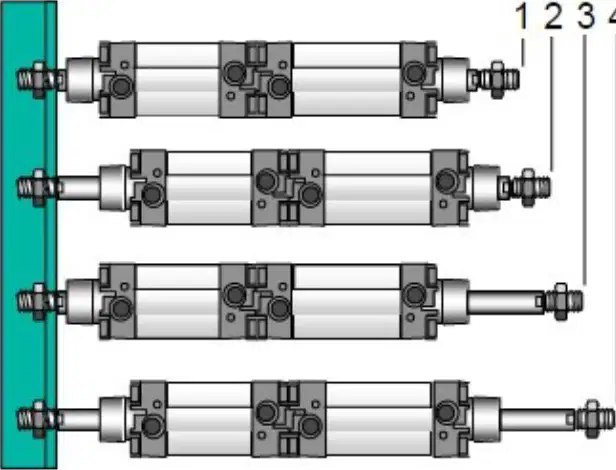

Usando dois cilindros geminados, quantas posições diferentes podem ser obtidas?
Cinco posições fixas
Duas posições iguais
Uma única posição
Quatro posições distintas
Para aumentar força sem aumentar diâmetro do êmbolo, qual configuração é indicada?
Cilindro de haste única longa
Cilindro tandem contínuo
Cilindro simples retorno por mola
Cilindro elétrico com motor
Qual característica define o cilindro geminado multi posições?
Serve apenas para giro contínuo
Combina dois ou mais cilindros
Funciona somente com baixa pressão
Usa apenas um êmbolo pequeno
Qual opção descreve corretamente o objetivo da haste dupla?
Diminuir o atrito interno geral
Criar quatro paradas mecânicas
Somar forças de múltiplos êmbolos
Transmitir força em ambos os lados
Quando dois atuadores formam uma só unidade, qual nome usamos para essa configuração?
Retorno por mola
Haste única
Válvula limitadora
Tandem contínuo
Em arranjos geminados, por que é possível ter diversas posições?
Porque a haste é sempre muito longa
Porque o êmbolo gira sem controle
Porque a pressão elimina o movimento
Porque cada cilindro pode parar em diferentes pontos

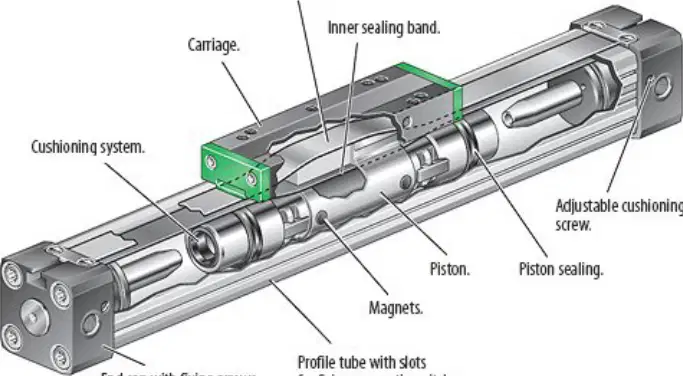

Observe o cilindro sem haste na imagem. Para que tipo de movimento ele é mais usado em máquinas?
Movimentos retos de transporte
Movimentos de vibração curta
Movimentos circulares rápidos
Movimentos de salto aleatório
O carrinho do cilindro sem haste se move ao longo de qual parte comprida mostrada na figura?
Da tampa de extremidade redonda
Da etiqueta de marca
Do tubo perfilado longo
Do pequeno parafuso lateral

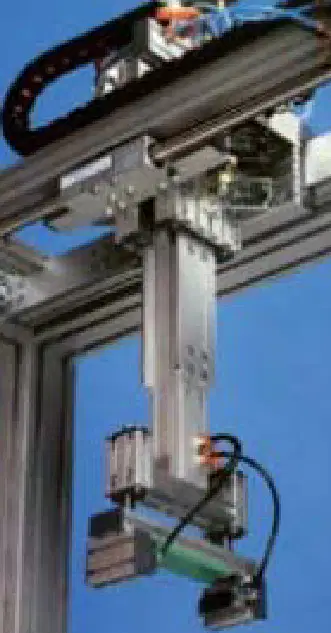

Na montagem da página 2, o cilindro sem haste ajuda a levar a peça para qual direção?
Para vibrar no lugar
Para balançar em arco
Para cima e para baixo
Para girar em círculos
Qual vantagem do cilindro sem haste para transporte em linhas longas?
Percorre distâncias maiores
Gira como um ventilador
Dá batidas rápidas
Fica parado e segura
O motor de palhetas da página 3 faz que tipo de movimento do eixo?
Empurrão único lento
Balanço de vai e vem
Deslocamento reto curto
Rotação contínua ilimitada
Um motor com uma direção de fluxo gira como?
Gira só se empurrado
Alterna para frente e trás
Sempre no mesmo sentido
Nunca gira de verdade
Um motor com duas direções de fluxo permite o quê?
Apenas vibrar rapidamente
Girar nos dois sentidos
Parar para sempre
Somente empurrar reto
Qual componente interno empurra o ar nas paredes do motor de palhetas para gerar rotação?
Molas externas
Palhetas deslizantes
Parafusos decorativos
Etiqueta plástica
Observe o diagrama. O que os atuadores rotativos fazem com o eixo?
Vibram sem direção controlada
Pulam em movimentos aleatórios
Deslizam em linha reta longa
Giram em movimento angular limitado
Qual palavra melhor descreve o tipo de movimento mostrado: circular pequeno ou linha reta longa?
Zigue-zague livre
Parado sem mexer
Linha reta longa
Circular pequeno
No atuador de palhetas, a parte interna empurra o eixo para girar. Qual parte faz isso?
Roda livre sem dentes
Botão de plástico azul
Mola externa decorativa
Palheta dentro da carcaça
Olhe o desenho com engrenagem e barra. Como o eixo gira nesse modelo?
Corda puxa uma polia redonda
Ar empurra a roda solta
Mão gira o eixo diretamente
Pinhão gira pela cremalheira
Qual peça tem dentinhos e se move para frente e para trás?
Cremalheira dentada
Eixo liso curto
Tampa sem dentes
Anel redondo macio
O atuador mostrado pode girar muito ou só um pouco?
Não gira, apenas empurra
Gira apenas se puxado à mão
Gira infinitamente sem parar
Só um pouco, ângulo limitado
Compare os dois tipos. Qual transforma ar em rotação?
Ambos: palhetas e pinhão-cremalheira
Somente palhetas faz rotação
Somente pinhão faz rotação
Nenhum transforma ar em rotação
Qual conjunto trabalha em par para dar mais força?
Um cabo com laço simples
Uma única mola fraca
Uma roda leve sem dentes
Duplo torque com duas câmaras
Se queremos que o eixo pare em certos ângulos, que tipo de movimento usamos?
Deslizamento sem freio
Giro livre sem controle
Corrida linear infinita
Movimento angular limitado

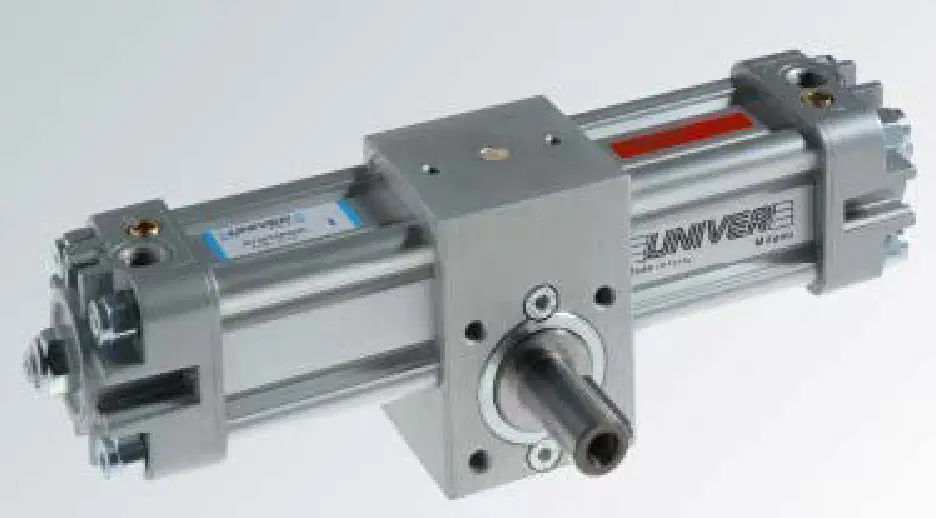

No modelo real de pinhão e cremalheira, qual peça no meio tem dentes e gira?
Pinhão central com dentes
Bucha lisa sem dentes
Tampa quadrada central
Parafuso longo liso
