ELECTROMAGNETISMO UNIDAD 1 TEMA 4

Multiple Choice

Un protón y un electrón están en el interior de un campo eléctrico uniforme creado por dos placas paralelas de carga opuesta. Se suelta el protón del lado cargado positivamente y el electrón desde el lado cargado negativamente. ¿Quién siente la mayor fuerza eléctrica?

• Protón

• Electrón

• Ambos experimentan la misma fuerza electrica.

• Ninguno experimenta fuerza electrica.

• Experimentan la misma fuerza electrica en magnitud pero en dirección opuesta.

Multiple Choice

Un protón y un electrón están en el interior de un campo eléctrico uniforme creado por dos placas paralelas de carga opuesta. Se suelta el protón del lado cargado positivamente y el electrón desde el lado cargado negativamente. ¿Quién siente la mayor aceleración?

• Protón

• Electrón

• Ambos experimentan la misma fuerza electrica.

• Ninguno experimenta fuerza electrica.

• Experimentan la misma fuerza electrica en magnitud pero en dirección opuesta.

Multiple Choice

Un protón y un electrón están en el interior de un campo eléctrico uniforme creado por dos placas paralelas de carga opuesta. Se suelta el protón del lado cargado positivamente y el electrón desde el lado cargado negativamente. ¿Quién siente la mayor EC?

• Protón

• Electrón

• Ambos adquieren la misma EC.

• Ninguno. No hay cambio de EC.

• Ambos adquieren la misma EC, pero son signos opuestos.

Multiple Choice

Un protón y un electrón parten de posiciones de reposo cercanas a placas con carga opuesta. Las placas son paralelas y se encuentran dentro de un vacío, como se muestra.

¿Cuál de las siguientes afirmaciones será verdad respecto de la energía cinética con la que cada partícula llega a la placa opuesta?

• El protón tendrá la energía cinética más elevada.

• El electrón tendrá la energía cinética más elevada.

• Las energías cinéticas de ambas partículas serán iguales.

• Las energías cinéticas de ambas partículas serán iguales, pero de signo opuesto.

Open Ended

En una región del espacio hay un campo eléctrico uniforme de módulo $$E=10^5\ V\cdot m^{-1}$$ (ver a la figura).

¿Cuál es la diferencia de potencial entre dos puntos A y B de esta región separados 2 cm si la distancia AB es paralela al campo eléctrico?

Open Ended

En una región del espacio hay un campo eléctrico uniforme de módulo $$E=10^5\ V\cdot m^{-1}$$ (ver a la figura).

Un protón, que en el instante inicial tiene una velocidad $$v_0=2\times10^5m\cdot s^{-1}$$ , se mueve sobre una recta en dirección opuesta al campo eléctrico.

¿Cuanto vale el trabajo efectuado por la fuerza eléctrica sobre el protón desde el instante inicial hasta que su velocidad es nula?

Open Ended

En una región del espacio hay un campo eléctrico uniforme de módulo $$E=10^5\ V\cdot m^{-1}$$ (ver a la figura).

Un protón, que en el instante inicial tiene una velocidad $$v_0=2\times10^5m\cdot s^{-1}$$ , se mueve sobre una recta en dirección opuesta al campo eléctrico.

¿Cuál es la distancia recorrida por el protón en este mismo intervalo de tiempo?

Open Ended

Explique, ¿cuál es el significado físico de determinar el potencial eléctrico en el punto p debido a varias cargas puntuales?

Multiple Choice

¿Cuál es el potencial eléctrico en el punto A?

• $$V>0$$

• $$V=0$$

• $$V<0$$

Multiple Choice

¿Cuál es el potencial eléctrico en el punto B?

• $$V>0$$

• $$V=0$$

• $$V<0$$

Multiple Choice

Cuatro cargas eléctricas puntuales están dispuestas en las esquinas de un cuadrado, tal como se muestra en la figura. Encuentre el campo eléctrico, E, y el potencial, V, en el centro del cuadrado.

• $$E=0;\ V=0$$

• $$E=0;\ V\ne0$$

• $$E\ne0;\ V\ne0$$

• $$E\ne0;\ V=0$$

• $$E=V$$

Open Ended

Explique ¿qué le ocurre al pájaro de la figura que se encuentra colgando de un cable?

Multiple Choice

¿Qué grupo de cargas le tomo mayor trabajo traerlas desde una distancia inicial muy grande?

• Ambas situaciones A y B experimentan la misma cantidad de trabajo.

Multiple Choice

¿Cuales dos puntos tienen el mismo potencial?

• A y C

• B y E

• B y D

• C y E

• Ninguno

Multiple Choice

¿En que punto V = 0?

• A

• B

• C

• D

• Todos ellos

Multiple Choice

¿Cuál de las siguientes configuraciones da V = 0 en todos los puntos sobre el eje x?

• En todas las situaciones a, b y c

• En ninguna de las situaciones a, b y c

Multiple Choice

¿Cuál de estas configuraciones da V = 0 en todos los puntos en el eje (y) perpendicular a la mitad del eje x entre las cargas?

• En todas las situaciones a, b y c

• En ninguna de las situaciones a, b y c

Multiple Choice

¿Qué camino require mayor trabajo para mover una carga electrica positiva desde el punto P hacia 1, 2, 3 o 4? Todos los puntos tienen la misma distancia hacia P.

• $$P\rightarrow1$$

• $$P\rightarrow2$$

• $$P\rightarrow3$$

• $$P\rightarrow4$$

• Todos requieren la misma cantidad de trabajo

Multiple Choice

¿Qué camino require que el trabajo se CERO para mover una carga electrica positiva desde el punto P hacia 1, 2, 3 o 4? Todos los puntos tienen la misma distancia hacia P.

• $$P\rightarrow1$$

• $$P\rightarrow2$$

• $$P\rightarrow3$$

• $$P\rightarrow4$$

• Todos requieren la misma cantidad de trabajo

Multiple Choice

El condensador C₁ está conectado a través de una batería de 5 V. Un condensador C₂ idénticos está conectado a través de una batería de 10 V. ¿Cuál tiene mayor carga eléctrica?

• $$C_1$$

• $$C_2$$

• Ambos tienen la misma carga.

• Depende de otros factores.

Multiple Choice

¿Que debe hacerse a un condensador con el fin de aumentar la cantidad de carga que puede contener (para una tensión constante)?

• Aumentar el área de las placas

• Disminuir la separación entre las placas

• Disminuir el área de las placas

• Cualquiera a) o b)

• Cualquiera b) o c)

Multiple Choice

Un condensador de placas paralelas tiene inicialmente un voltaje de 400 V y permanece conectado a la batería. Si se duplica la distancia de las placas, ¿Qué sucede?

• El voltaje disminuye

• El voltaje aumenta

• La carga disminuye

• La carga aumenta

• Tanto la carga como el voltaje cambian

Multiple Choice

Un condensador de placas paralelas tiene inicialmente una diferencia de potencial de 400 V y luego se desconecta de la batería de carga. Si la distancia de las es ahora el doble (sin cambiar Q), ¿Cual es el nuevo valor de la tensión?

• 100V

• 200V

• 400V

• 800V

• 1600V

Multiple Choice

¿Cuál es la capacidad equivalente, Ceq, de la combinación de abajo?

• $$C_{eq}=\frac{3}{2}C$$

• $$C_{eq}=\frac{2}{3}C$$

• $$C_{eq}=3C$$

• $$C_{eq}=\frac{1}{3}C$$

• $$C_{eq}=\frac{1}{2}C$$

Multiple Choice

¿Cómo se compara el voltaje V1 a través del primer condensador (C1) con el voltaje V2 a través de la segundo condensador (C2)?

• $$V_1=V_2$$

• $$V_1>V_2$$

• $$V_1<V_2$$

• Todos los voltajes.

• Son cero

Multiple Choice

¿Cómo se compara la carga Q1 en el primer condensador (C1) con la carga Q2 en el segundo Condensador (C2)?

• $$Q_1=Q_2$$

• $$Q_1>Q_2$$

• $$Q_1<Q_2$$

• Todos las cargas.

• Son cero

Multiple Choice

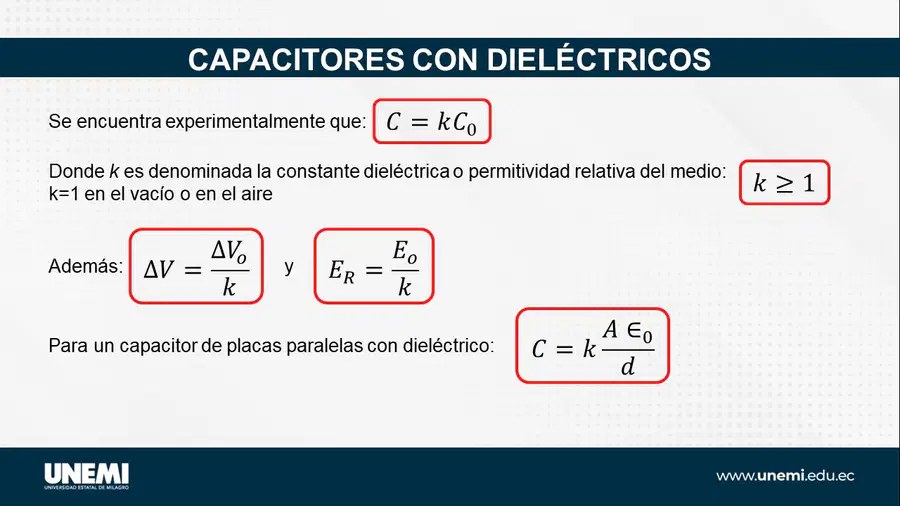

Un capacitor C₁ is conectado a una bacteria de 5 V. Un capacitor identico C₂ se conecta a una bacteria de 10 V. Un dielectrico de constant dielectrica k=2 se inserta en el espacio libre de C₁. De este modo ambos capacitores tienen la misma carga eléctrica. ¿Cuál es la relación de la energia eléctrica almacenada en C₁ en comparación a C₂?

• $$2$$

• $$\frac{1}{2}$$

• $$4$$

Multiple Choice

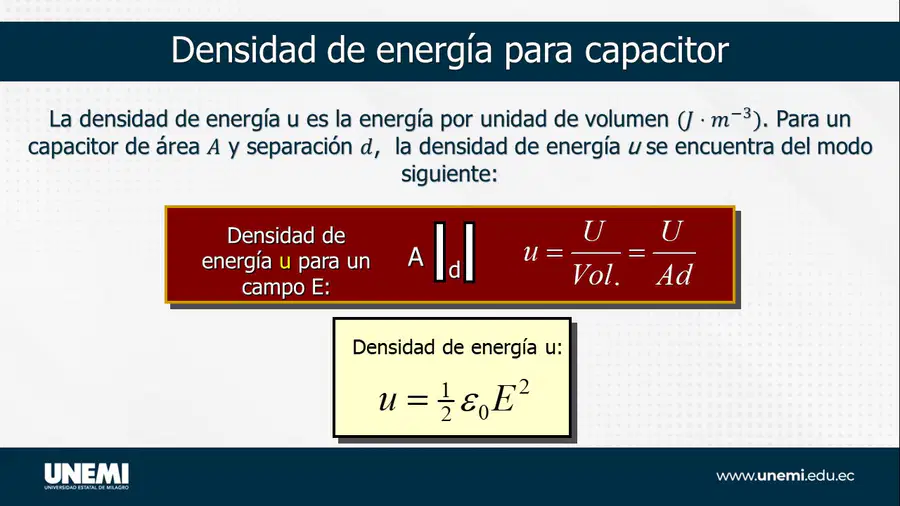

Un condensador de placas paralelas tiene inicialmente un voltaje de 400 V y permanece conectado a la batería. Si se duplica la distancia de las placas, ¿Qué le sucede a la energía eléctrica almacenada en el capacitor?

• Se duplica

• Permanece sin cambios

• Se reduce a la mitad

• Se cuadriplica

Multiple Choice

Un condensador de placas paralelas tiene inicialmente una diferencia de potencial de 400 V y luego se desconecta de la batería de carga. Si la distancia de las es ahora el doble (Sin cambiar Q) ¿Qué sucede con la energía eléctrica almacenada en el capacitor?

• Se duplica

• Permanece sin cambios

• Se reduce a la mitad

Multiple Choice

Un capacitor C₁ is conectado a una bacteria de 5 V y en su interior tiene un dielectrico de constante K . Un segundo capacitor similar (Area y distancia) C₂ se conecta a una bacteria de 10 V.¿Cuanto debe ser  K para tener la misma carga elèctrica en ambos capacitores?

• 4

• 2

• 1.5
