MATERI

 DEFINISI “PNEUMATIK”

 SIFAT, KEUNTUNGAN, DAN KERUGIAN UDARA

BERTEKANAN

 HUKUM-HUKUM FISIKA DALAM PNEUMATIK

 PEMAHAMAN DAN PENGGAMBARAN SIMBOL KOMPONEN

PNEUMATIK SESUAI DENGAN STANDARISASI ISO 1219

 PENGENALAN KOMPONEN PNEUMATIK YANG UMUM

DIGUNAKAN

 PENGGAMBARAN DIAGRAM RANGKAIAN PNEUMATIK

SESUAI DENGAN STANDARISASI ISO 1219

 Istilah Pneumatik berasal dari kata “Pneuma” (Yunani

Kuno) yang berarti tiupan atau angin dan juga jiwa
dalam filosofi.

 Definisi Pneumatik adalah salah satu cabang ilmu

fisika yang mempelajari fenomena udara yang
dimampatkan sehingga tekanan yang terjadi akan
menghasilkan gaya sebagai penyebab gerak atau
aktuasi pada aktuator.

P N E U M A T I K

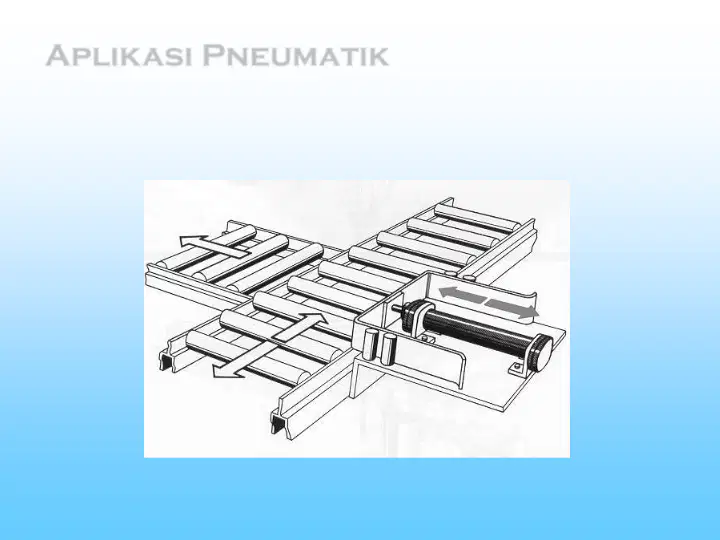

Actuators used in Pushing

Aplikasi Pneumatik

Actuators used in Machining - Drilling

Aplikasi Pneumatik

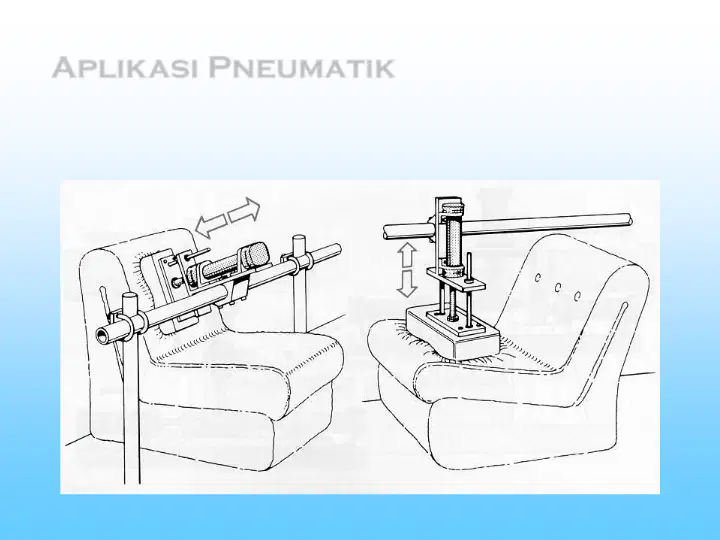

Actuators used in Testing and Quality Control

Aplikasi Pneumatik

 Tidak mempunyai bentuk yang khusus (bentuknya

mudah berubah-ubah sesuai dengan wadahnya)

 Dapat dimampatkan (udara mempunyai jarak antar

molekul yang renggang dan gaya tarik menarik antar
molekul kecil)

 Memenuhi semua ruang dengan sama rata

 Tidak berbau dan berwarna

 Selalu mencari tekanan yang lebih rendah

 Jumlahnya tak terbatas

 Dapat dikontrol laju aliran, tekanan dan gayanya

 Transportasi mudah

 Penyimpanan mudah

 Tahan ledakan

 Aman terhadap beban

lebih

 Bersih

 Kecepatan kerja yang

tinggi (1-2 m/detik)

 Biaya persiapannya tinggi

 Kompresibel

 Efisiensi gaya berada sekitar 2-3 ton

 Udara buang yang cukup keras

Satuan tekanan lainnya yang sering

digunakan:

•

Atmosfir, atm

(tekanan absolut dalam satuan sistem
teknik)

1 at = 1 kp/cm2= 0.981 bar (9.81 kPa)

•

Pascal, Pa

1 Pa = 1 N/m2= 10-5bar

1 bar = 105N/m2= 105Pa = 1.02 at

•

Atmosfir, fisik atm

(tekanan absolut dalam sistem satuan
fisika)

1 atm = 1.033 at = 1.013 bar = 101.3
kPa)

•

mm pengukuran air, mm WG

10000 mm WG = 1 at =
0.981 bar

•

mm kolom air raksa, mm Hg

1 mm Hg = 1 Torr

1 at = 736 Torr, 1 bar = 750
Torr

Karena segala sesuatu di bumi ini

menerima tekanan yaitu tekanan absolut
atmosfir (pat), maka tekanan ini tidak bisa

dirasakan. Pada umumnya tekanan
atmosfir dianggap sebagai tekanan

dasar

APA YANG ANDA

KETAHUI MENGENAI

TEKANAN ITU ?

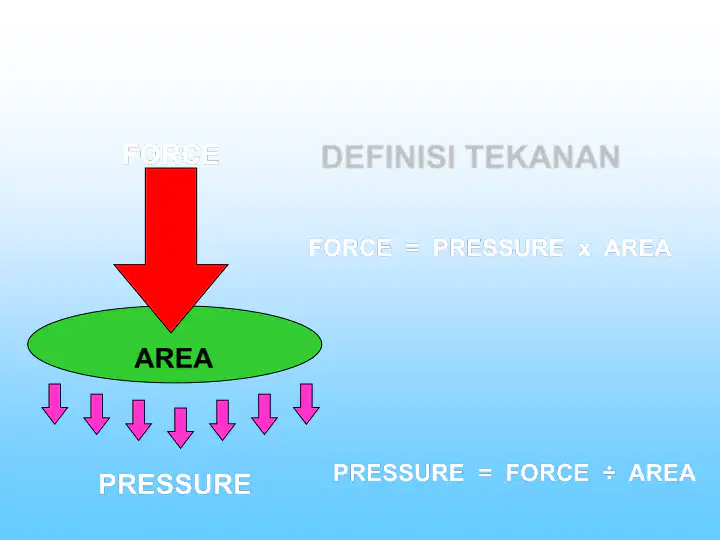

DEFINISI TEKANAN

AREA

PRESSURE

FORCE

PRESSURE = FORCE ÷ AREA

FORCE = PRESSURE x AREA

 TEKANAN adalah besarnya gaya(F) per satuan luas

penampang(A)

 TEKANAN terbagi 3 kategori :

Tekanan ukur

Tekanan absolut

Tekanan vacuum

Klasifikasi tekanan

P

(bar)

Tekanan ukur (Pg)

Tekanan vacuum (Pv)

Tekanan absolut (Pabs)

Patm = 1,013 bar

0

Pembangkit
Tekanan dan

Distribusi

Piston Compressor

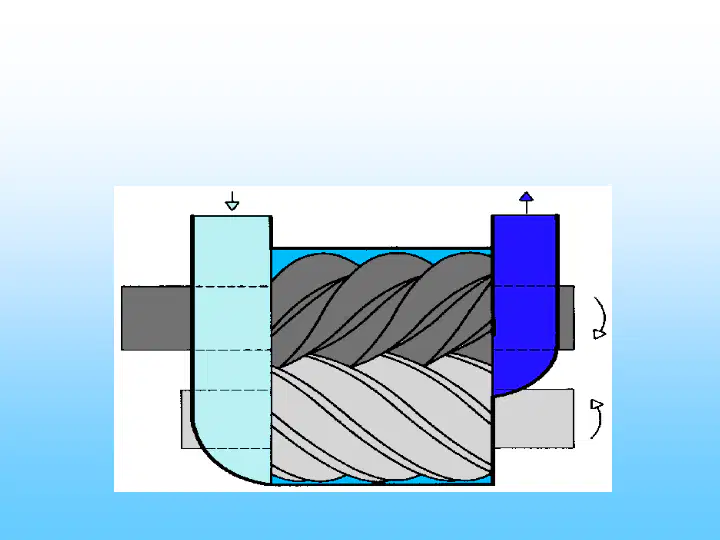

Screw Compressor

Axial Compressor

Compressor

Pressure Gauge

Temperature

Gauge

Shut Off Valve

Pressure

Relief Valve

Air Receiver

Water Drain

Tangki Udara

Tangki Udara digunakan untuk

•

Menyediakan tekanan udara yang konstan terhadap adanya
konsumsi yang berfluktuasi dalam sistem pneumatik

•

Sebagai persediaan dalam keadaan darurat ke dalam sistem

•

Sebagai pendingin udara karena luas permukaan yang besar

•

Dipisahkannya kandungan air dalam udara

Tangki Udara

Air menghasilkan

•

Mengerasnya seal yang terdapat pada komponen
pneumatik

•

Korosi

•

Mencuci pelumas yang asli pada silinder

•

Memuainya seal dan diafragma

Maka dari itu pengering udara digunakan untuk mengurangi
kandungan air dalam udara

Pengering Udara

Jenis-jenis pengering udara yang umum dipakai:

•

Pengering Absorpsi

•

Pengering Adsorpsi

•

Pengering suhu rendah

Pengering Udara

Absorption Drying

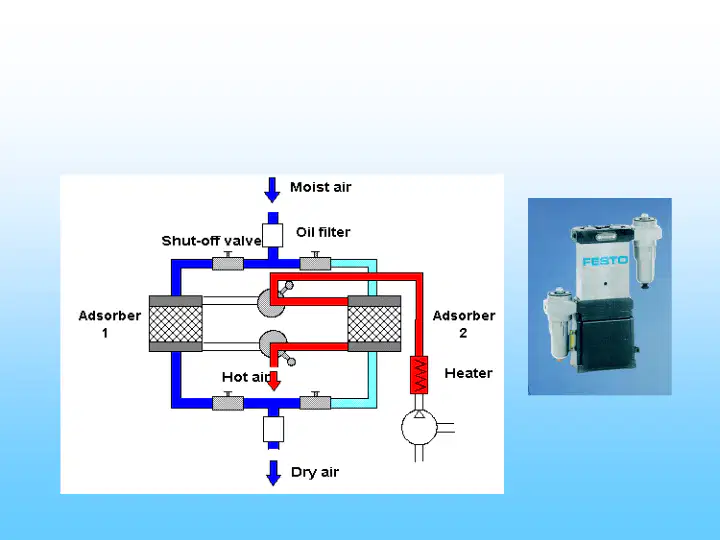

Adsorption Drying

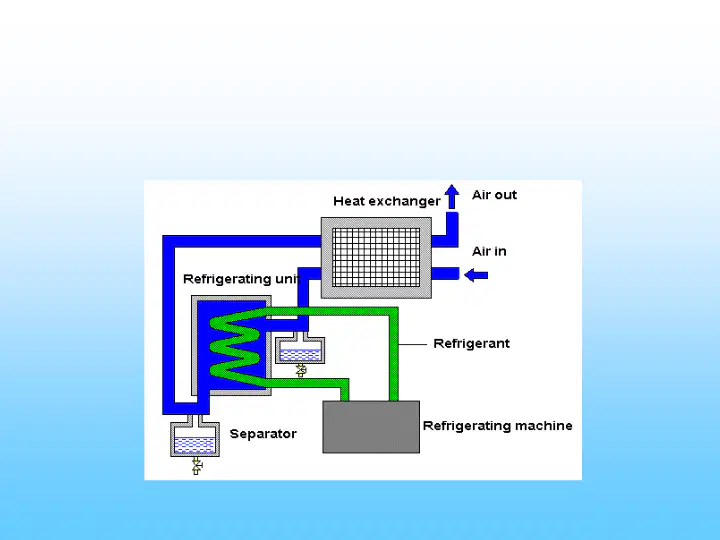

Low Temperature Drying

Sistem Pemipaan (Distribusi Udara)
Diameter pipa tergantung pada:

• Flow Volume

i.e. volume diameter

• Pipe Length

i.e. longer length

diameter

,

otherwise, pressure drop is high

• Pressure Drop

Permissible pressure drop between receiver and user should not
be more than 0.1 bar

1-2% Gradient

Air Distribution

Filter udara digunakan untuk

•

Mencegah partikel debu masuk ke dalam sistem

•

Memisahkan kondensasi akibat udara bertekanan

Air Service Unit (Unit Pelayanan Udara)

Filter

Condensate

Filter bowl

Drain screw

Baffle

Lubricator

Filter unit

Pressure

regulator

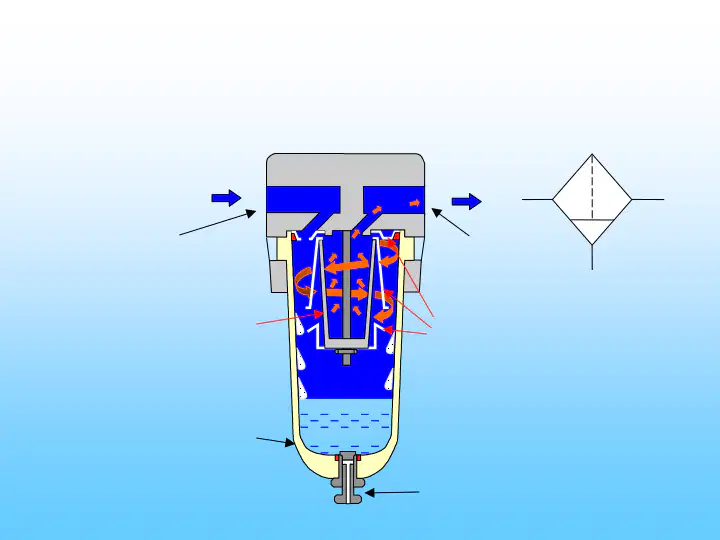

Air Filter

Inlet
Outlet

Water Trap

Drain

Filter Element
Baffles

Air Filter

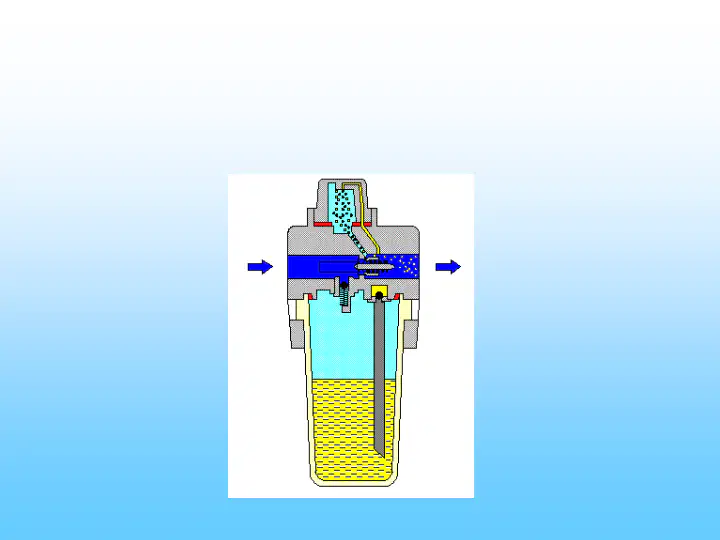

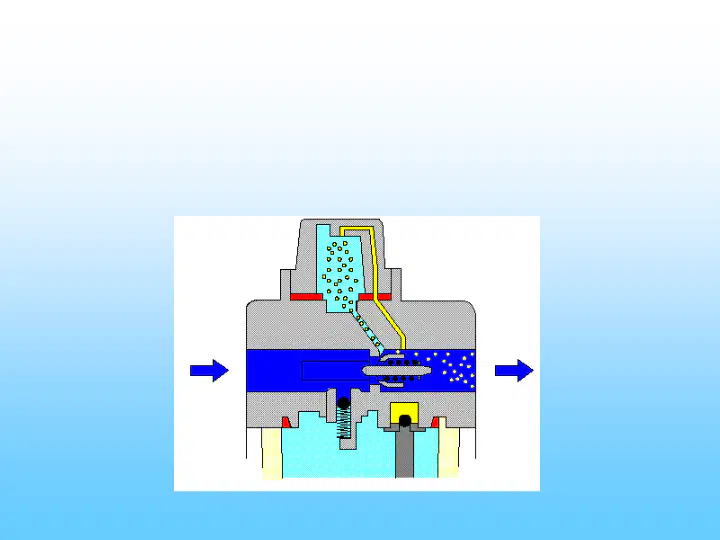

Air Lubricator digunakan

•

Untuk gerakan silinder yang sangat cepat

•

Silinder yang berdiamater besar (

125mm)

Air Lubricator

Drip

chamber

Viaduct

Duct

Check valve

Ball seat

Riser

Oil

Pressure

regulator

Lubricator

Filter unit

Air Lubricator

Air Lubricator

Air Lubricator

Air Service Unit (Unit Pelayanan Udara)

Simbol Unit Pelayanan Udara

Katup Kontrol Arah

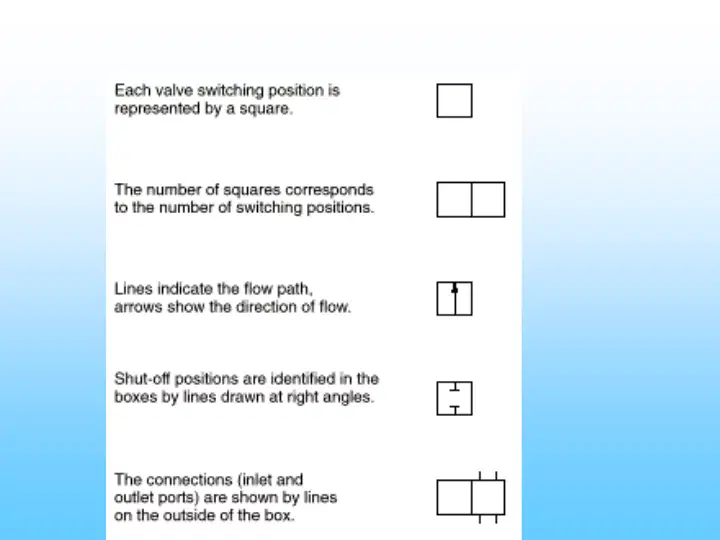

Symbol Development

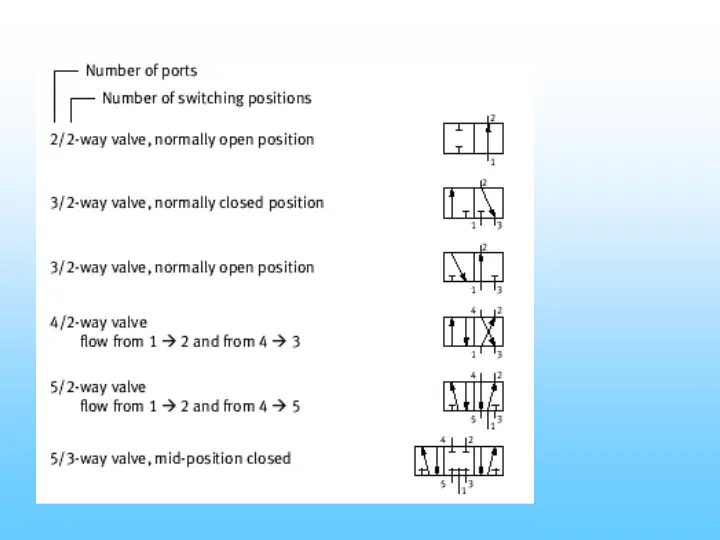

Ports and Positions

MANUAL

MECHANICAL

ELECTRICAL

PNEUMATIC

General

Push Button

Lever

Pedal

Detent

Spring

Button

Roller

Idle Roller

Solenoid

Proportional
Solenoid

Pneumatic

?
?

Metoda Aktuasi

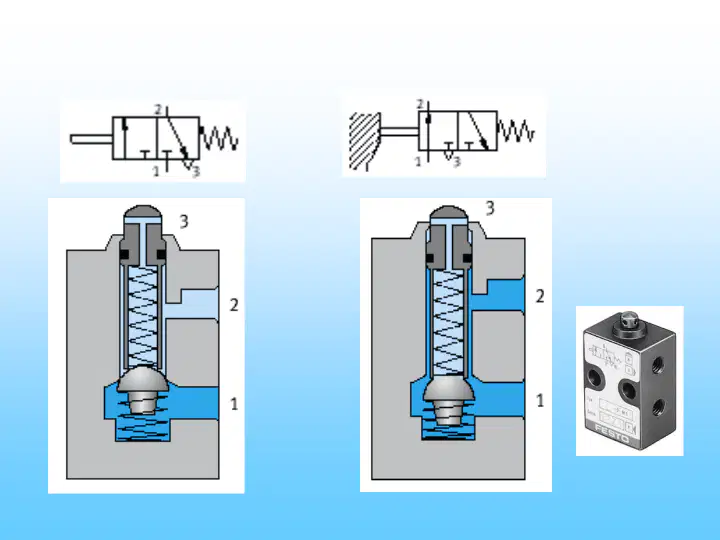

Katup 3/2 normal tertutup „Ball Seat“

Katup 3/2 normal tertutup „Disk Seat“

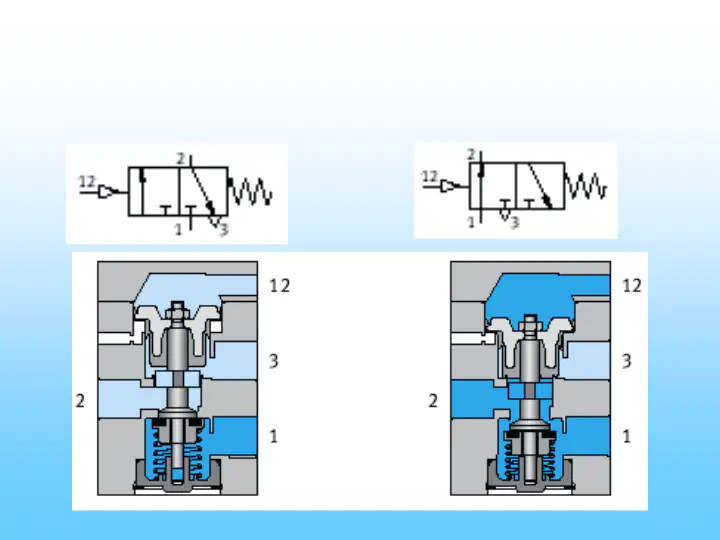

Katup 3/2 normal tertutup „single pilot pneumatic“

Katup 3/2 normal tertutup aktuasi maju dengan

roller+pilot aktuasi mundur dengan pegas

Katup 3/2 normal terbuka aktuasi maju dengan

roller+pilot aktuasi mundur dengan pegas

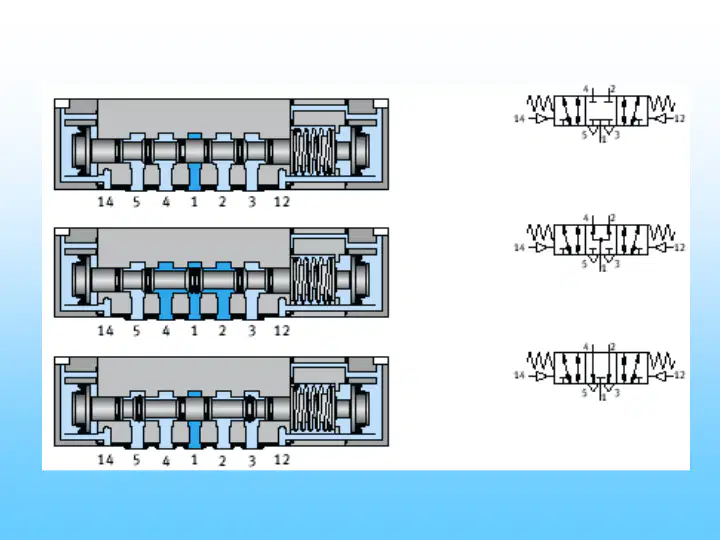

Katup 5/2 „double pilot pneumatic“

Aktuator

Silinder Kerja Tunggal

Silinder Kerja Ganda

Non-Return

Valve

One-Way Flow Control Valve

2

12

1

3

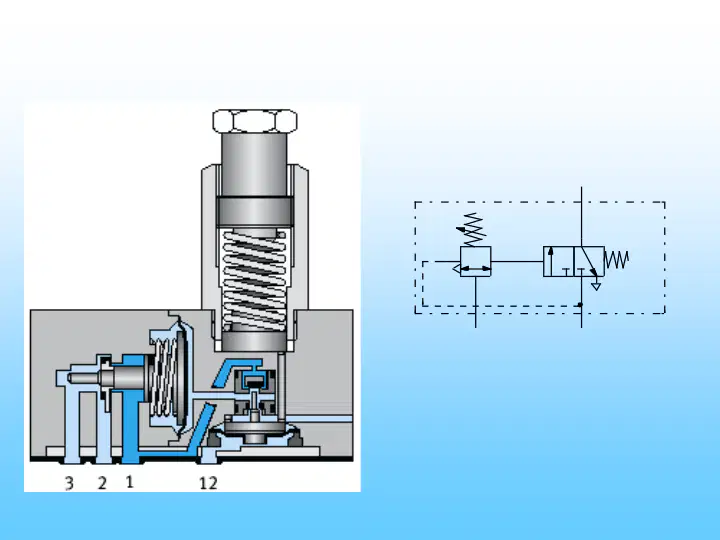

Pressure Sequence Valve

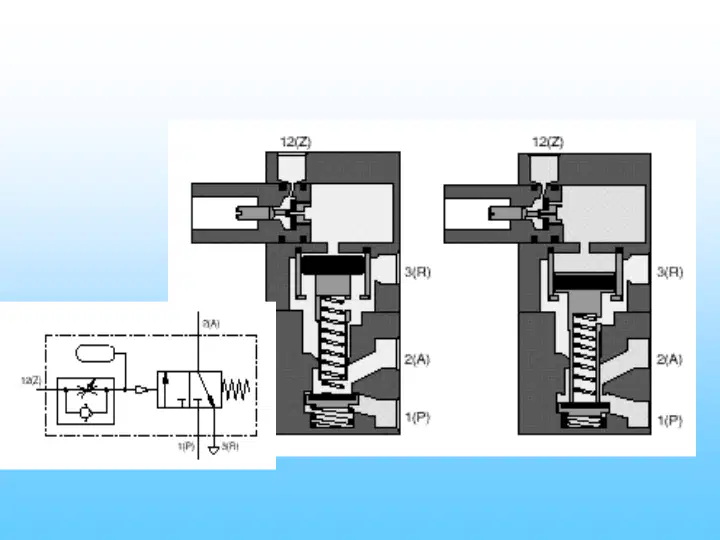

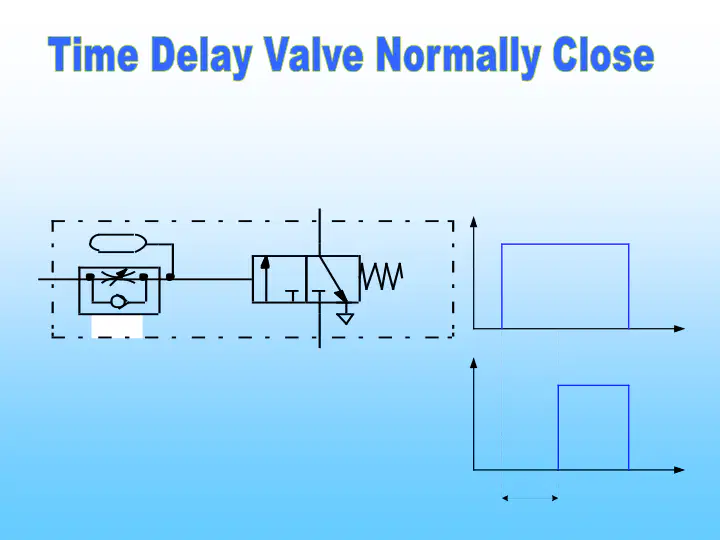

Time Delay Valve Normally Closed

100%

2

1

12

3

t

Z(12)

t

A(2)

timer

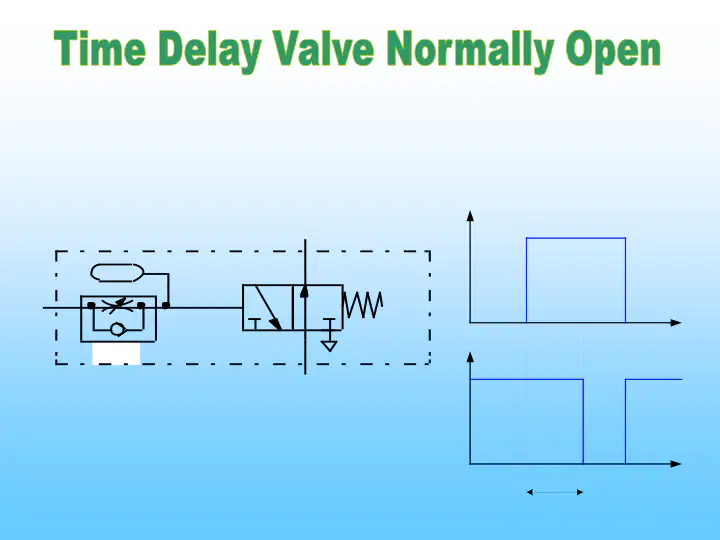

Time Delay Valve Normally Open

100%

2

1

10

3

timer

Z(10)

A(2)

t

t
