Multiple Choice

simbol di atas adalah ... .

• Kapasitor

• Resistor

• Dioda

• Transistor

• Konduktor

Multiple Choice

Besar kuat arus yang terukur jika jarum menunjukkan diangka 20 dengan nilai max 50 dan batas ukurnya di 25 mA adalah ....

• 50 A

• 25m A

• 20 mA

• 15m A

• 10 mA

Multiple Choice

Pada suatu rangkaian listrik dialiri arus sebesar 6 Ampere, pada sebuah resisitor 4 Ohm. Maka besarnya tegangan pada rangkaian tersebut adalah ...

• 24 V

• 12 V

• 6 V

• 4 V

• 1,5 V

Multiple Choice

Arus listrik mempunyai satuan.....

• ampere

• volt

• ohm

• farad

• coulumb

Multiple Choice

Di dalam suatu rangkaian tertutup, sebuah hambatan sebesar 3 Ω di rangkai dengan sumber tegangan 9 V. Tentukan besarnya kuat arus yang mengalir pada rangkaian tersebut!

• 1 A

• 2 A

• 3 A

• 4 A

• 5 A

Multiple Choice

Arus listrik merupakan perpindahan muatan listrik

• muatan positif dari potensial rendah ke tinggi

• muatan positif dari potensial tinggi ke rendah

• muatan negatif dari potensial rendah ke tinggi

• muatan negatif dari potensial tinggi ke rendah

• perpinhan muatan positif dan negatif

Multiple Choice

Menurut Hukum Ohm Besar hamatan rangkaian ....

• sebanding dengan beda potensial listrik

• berbanding terbalik dengan beda potensial listrik

• sebanding dengan kuat arus listrik

• berbanding terbalik dengan kuadrat kuat arus listrik

• Sebanding kuat arus listrik dan beda potensial listrik

Multiple Choice

Apa yang kamu ketahui tentang listrik arus litrik searah?

• arus yang timbul karena muatan listrik mengalir dari kutub negatif ke kutub positif dan bisa berlaku sebaliknya.

• arus searah adalah arus yang timbul karena muatan listrik mengalir dari kutub positif ke kutub negatif. Muatan listrik tetap berada pada jalur tersebut, dan tidak pernah kembali ke tempat asalnya.

• arus searah adalah arus yang timbul karena muatan listrik mengalir dari kutub negatif ke kutub positif. Muatan listrik tetap berada pada jalur tersebut, dan tidak pernah kembali ke tempat asalnya.

• Muatan listrik tetap berada pada jalur tersebut, dan dapat kembali ke tempat asalnya.

Multiple Choice

Apa yang kamu ketahui tentang listrik arus litrik searah?

• arus yang timbul karena muatan listrik mengalir dari kutub negatif ke kutub positif dan bisa berlaku sebaliknya.

• arus searah adalah arus yang timbul karena muatan listrik mengalir dari kutub positif ke kutub negatif. Muatan listrik tetap berada pada jalur tersebut, dan tidak pernah kembali ke tempat asalnya.

• arus searah adalah arus yang timbul karena muatan listrik mengalir dari kutub negatif ke kutub positif. Muatan listrik tetap berada pada jalur tersebut, dan tidak pernah kembali ke tempat asalnya.

• Muatan listrik tetap berada pada jalur tersebut, dan dapat kembali ke tempat asalnya.

Multiple Choice

Bagaimanakah cara menggunakan Multimeter mengukur tegangan listrik?

• multimeter dan arus listrik dirangkai pada rangkaian tertutup

• multimeter diatur pada pada voltmeter dan hubungkan kutup positi dan negatif multi ke batre

• multimeter dan Hambatan Listrik dirangkai pada rangkaian tertutup

• multimeter da Tengan Listrik dirangkai pada rangkaian tertutup

Multiple Choice

Besar kuat arus yang terukur jika jarum menunjukkan diangka 20 dengan nilai max 50 dan batas ukurnya di 25 mA adalah ....

• 50 A

• 20 mA

• 15 mA

• 10 mA

Multiple Choice

1. Apa yang dimaksud dengan arus searah (DC) dalam konteks listrik?

• arus searah adalah arus yang timbul karena muatan listrik mengalir dari kutub negatif ke kutub positif

• Tengan Listrik

• arus listrik yang memiliki arah arus yang berubah-ubah secara bolak-balik. Sifat arus bolak-balik

• Arus, Tegangan dan Hambatan Listrik

Multiple Choice

Dari gambar tersebut benda mana yang memiliki muatan positif paling tinggi

• A

• A dan B

• A, B, dan C

• A, B, C dan D

Multiple Choice

Dalam waktu 5 detik muatan listrik sebanyak 20 coulomb dapat mengalir melalui kawat penghantar. Berapakah kuat arus listrik tersebut?

• 3,8 A

• 5 A

• 3,5 A

• 4 A

Multiple Select

Lambang sumber tegangan arus listrik searah adalah....

Multiple Select

Berdasarkan gambar di atas, dapat disimpulkan bahwa....(boleh memilih lebih dari satu jawaban)

• Bola A berpotensial lebih tinggi daripada bola B

• Bola B berpotensial lebih tinggi daripada bola A

• Arus listrik berasal dari A menuju B

• Arus listrik berasal dari B menuju A

• Bola A dan B memiliki potensial yang sama

Multiple Choice

Analisalah pernyataan-pernyataan berikut ini yang sesuai dengan gambar

1) Gambar 1 proses pengukuran arus listrik

2) Gambar 1 proses pengukuran tegangan listrik

3) Gambar 2 proses pengukuran arus listrik

4) Gambar 2 proses pengukuran tegangan listrik

Pernyataan yang benar ditunjukkan oleh nomor...

• 1 dan 2

• 2 dan 3

• 1 dan 3

• 1 dan 4

• 2 dan 4

Multiple Choice

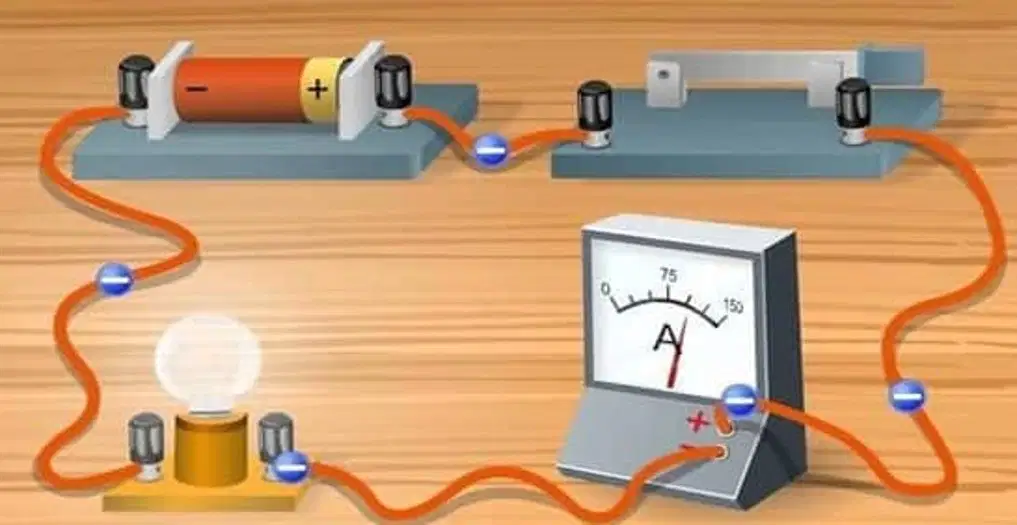

Analisa yang benar sesuai gambar adalah...

• Arus listrik yang terukur adalah 1,5 A

• Hambatan listrik yang terukur 40 ohm

• Arus maksimum yang dapat diukur oleh amperemeter sebesar 5 Ampere

• Skala maksimum pada amperemeter adalah 30 ampere

• Tegangan listrik yang dipakai pada rangkaian tidak mempengaruhi pengukuran arus listrik

Multiple Choice

Berikut ini pernyataan yang benar tentang listrik dinamis arus searah, kecuali....

• Kuat arus listrik merupakan jumlah muatan listrik yang mengalir melalui penampang sebuah konduktor tiap satuan waktu

• Kuat arus listrik sebanding dengan besarnya hambatan listrik

• Hambatan total pada rangkaian seri resistor merupakan penjumlahan dari nilai hambatan semua resistor pada rangkaian

• Arus listrik searah dihasilkan oleh sumber tegangan DC seperti baterai, sel volta dan akumulator

• Arus listrik searah dapat dihasilkan dari arus AC yang diubah menjadi DC menggunakan rectifier

Multiple Choice

Perhatikan gambar rangkaian arus berikut. Persamaan yang benar adalah...

• I₁ + I₂ + I₃ = I₄ + I₅ + I₆

• I₁ + I₄ + I₅ = I₂ + I₃ + I₆

• I₁ + I₂ + I₃ + I₄ = I₅ + I₆

• I₁ + I₂ + I₃ + I₆ = I₄ + I₅

• I₁ + I₂ + I₃ + I₅ = I₄ + I₆

Multiple Choice

jika sakelar ditutup, lampu 1 dan lampu 2 akan menjadi ...

• lampu 1 semakin terang, lampu 2 semakin redup

• lampu 1 tetap, lampu 2 semakin redup

• kedua lampu semakin redup

• kedua lampu semakin terang

• lampu 1 redup, lampu 2 semakin terang

Multiple Choice

Simbol dibawah ini yang berfungsi untuk membuka atau menutup suatu rangkaian listrik adalah....

Multiple Choice

Manakah gambar dibawah ini yang menunjukkan rangkaian paralel....

Fill in the Blanks

Multiple Choice

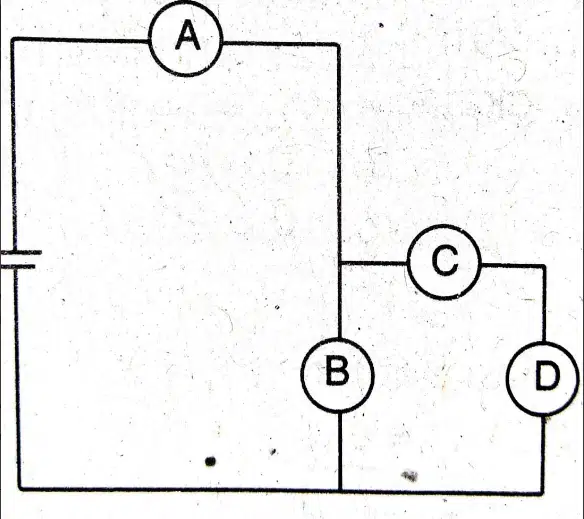

Empat buah lampu mempunyai daya dan tegangan yang sama. Kesimpulan yang tepat berdasarkan gambar adalah ....

• Lampu di A dan B sama terang dan D paling redup




• Lampu di C dan D sama terang dan A paling terang




• Lampu di A paling terang, lampu C dan D paling redup




• Lampu di B paling terang sementara C dan D paling redup




Multiple Choice

Listrik dari PLN yang sampai ke rumah-rumah memiliki tegangan dan frekuensi.....

• 220 V - 100 Hz

• 220 V - 50 Hz

• 110 V - 100 Hz

• 110 V - 50 Hz

• 100 V - 50 V

Multiple Choice

Bagaimanakah cara menggunakan Multimeter mengukur tegangan listrik?

• multimeter dan arus listrik dirangkai pada rangkaian tertutup

• multimeter diatur pada pada voltmeter dan hubungkan kutup positi dan negatif multi ke batre

• multimeter dan Hambatan Listrik dirangkai pada rangkaian tertutup

• multimeter da Tengan Listrik dirangkai pada rangkaian tertutup

Multiple Choice

Perhatikan gambar rangkaian listrik di atas. Kuat arus listrik yang mengalir pada rangkaian sebesar.....

• 2 A

• 1,5 A

• 1,0 A

• 0,5 A

• 0,2 A

Multiple Choice

Bagaimanakah cara menggunakan Multimeter mengukur Arus listrik?

• multimeter dan arus listrik dirangkai pada rangkaian tertutup

• multimeter diatur pada voltmeter dan hubungkan kutup positi dan negatif multi ke batre

• multimeter diatur pada Amperemeter dan arus listrik dirangkai pada rangkaian terbuka

• multimeter diatur pada Amperemeter dan arus listrik dirangkai pada rangkaian tertutup

Multiple Choice

Hukum Kirchoff ditemukan oleh Gustav Robert Kirchoff yang merupakan ahli fisika asal Jerman. Kirchoff menjelaskan hukumnya ke dalam dua bagian yaitu Hukum I Kirchoff dan Hukum II Kirchoff. Hukum ini pada dasarnya menjelaskan rangkaian sederhana yang terdiri dari .................. yang terhubung satu sama lain.

• Lampu, baterai dan amperemeter

• Lampu, baterai dan saklar

• Lampu, baterai dan resistor

• Lampu, resistor dan voltmeter

• Lampu dan Resistor

Multiple Choice

Bagaimanakah cara membaca hasil pengukuran pada multimeter?

• Hasil Pengukuran = Angka skala : Skala Maksimal X Batar Ukur(Pemilih)

• Hasil Pengukuran = Angka skala X Skala Maksimal : Batar Ukur(Pemilih)

• Hasil Pengukuran = Angka skala + Skala Maksimal X Batar Ukur(Pemilih)

• Hasil Pengukuran = Angka skala - Skala Maksimal X Batar Ukur(Pemilih)

Multiple Select

Berdasarkan gambar di atas, dapat disimpulkan bahwa....(boleh memilih lebih dari satu jawaban)

• Bola A berpotensial lebih tinggi daripada bola B

• Bola B berpotensial lebih tinggi daripada bola A

• Arus listrik berasal dari A menuju B

• Arus listrik berasal dari B menuju A

• Bola A dan B memiliki potensial yang sama

Multiple Choice

Besar kuat arus yang terukur jika jarum menunjukkan diangka 20 dengan nilai max 50 dan batas ukurnya di 25 mA adalah ....

• 50 A

• 20 mA

• 15 mA

• 10 mA

Multiple Choice

Analisalah pernyataan-pernyataan berikut ini yang sesuai dengan gambar

1) Gambar 1 proses pengukuran arus listrik

2) Gambar 1 proses pengukuran tegangan listrik

3) Gambar 2 proses pengukuran arus listrik

4) Gambar 2 proses pengukuran tegangan listrik

Pernyataan yang benar ditunjukkan oleh nomor...

• 1 dan 2

• 2 dan 3

• 1 dan 3

• 1 dan 4

• 2 dan 4

Multiple Choice

1. Apa yang dimaksud dengan arus searah (DC) dalam konteks listrik?

• arus searah adalah arus yang timbul karena muatan listrik mengalir dari kutub negatif ke kutub positif

• Tengan Listrik

• arus listrik yang memiliki arah arus yang berubah-ubah secara bolak-balik. Sifat arus bolak-balik

• Arus, Tegangan dan Hambatan Listrik

Multiple Choice

Analisa yang benar sesuai gambar adalah...

• Arus listrik yang terukur adalah 1,5 A

• Hambatan listrik yang terukur 40 ohm

• Arus maksimum yang dapat diukur oleh amperemeter sebesar 5 Ampere

• Skala maksimum pada amperemeter adalah 30 ampere

• Tegangan listrik yang dipakai pada rangkaian tidak mempengaruhi pengukuran arus listrik

Multiple Choice

Bagaimana cara merangkai seri hambatan listrik?

• menghubungkan kutup negatif dengan negatif

• menghubungkan kutup positif dan positif

• menghubungkan kutup-kutup yang tidak sejenis

• menghubungkan kutup-kutup yang sejenis

Multiple Choice

Pada suatu kawat penghantar kabel setrika, dalam waktu 1 menit mengalir arus listrik sebesar 2 A. berdasarkan analisa persamaan kuat arus listrik, muatan yang mengalir pada kawat sebesar..

• 240 C

• 120 C

• 60 C

• 30 C

• 10 C

Multiple Choice

Bagaimana cara merangkai paralel hambatan listrik?

• menghubungkan kutup negatif dengan negatif

• menghubungkan kutup positif dan positif

• menghubungkan kutup-kutup yang tidak sejenis

• menghubungkan kutup-kutup yang sejenis

Multiple Choice

Kuat arus yang melalui suatu komponen yang hambatannya tetap adalah 1 A ketika diberi tegangan 100 volt. Analisa yang benar tentang arus listrik pada komponen tersebut jika tegangan dinaikkan menjadi 200 volt adalah...

• Kuat arus listrik tetap 1 A

• Kuat arus listrik menjadi 2 A

• Kuat arus listrik lebih kecil dari 1 A

• Kuat arus listrik lebih kecil dari 2 A

• Kuat arus listrik menjadi 0,5 A

Multiple Choice

1. Apa yang dimaksud dengan arus searah (DC) dalam konteks listrik?

• arus searah adalah arus yang timbul karena muatan listrik mengalir dari kutub negatif ke kutub positif

• Tengan Listrik

• arus listrik yang memiliki arah arus yang berubah-ubah secara bolak-balik. Sifat arus bolak-balik

• Arus, Tegangan dan Hambatan Listrik

Multiple Choice

Senter terdiri atas lampu LED, baterai, dan kabel penghubung. Setiap rangkaian harus terhubung dengan baik agar energi listrik dari baterai dapat mengalir untuk menyalakan LED.Dari LED yang menyala, terlihat bahwa energi listrik dapat menghasilkan energi cahaya. Selain energi cahaya, aliran listrik pada senter juga dapat menghasilkan energi panas. Untuk mencegah pemanasan berlebihan pada LED, pada rangkaian senter dilengkapi dengan resistor. Hal ini berfungsi untuk menghambat arus yang mengalir. Sumber tegangan pada senter disusun secara seri.

Berdasarkan informasi di atas, dapat dibuat kesimpulan seperti di bawah ini, kecuali...

• Sumber tegangan pada senter disusun secara seri

• Resistor pada senter berfungsi untuk mencegah pemanasan berlebih pada LED

• Sumber tegangan pada senter disusun secara seri untuk mencegah pemanasan berlebih pada LED

• Sumber tegangan pada senter boleh juga disusun secara paralel

• Aliran listrik pada senter dapat menghasilkan energi panas

Multiple Choice

Sekilas, laptop terlihat seperti alat elektronik yang menggunakan listrik AC PLN. Namun ternyata, laptop merupakan alat elektronik yang menggunakan listrik DC atau listrik searah. Beberapa peralatan listrik tersebut diantaranya alah lampu LED, komputer, laptop, Tv dan radio dan masih banyak lagi. Uraian yang tepat untuk fenomena tersebut adalah...

• Arus listrik DC dapat dihasilkan dengan cara merubah arus bolak-balik menjadi arus searah dengan menggunakan alat yang disebut rectifier.

• Arus listrik DC hanya dapat dihasilkan dengan menggunakan baterai.

• Arus listrik DC dapat dihasilkan dengan cara merubah arus bolak-balik menjadi arus searah dengan menggunakan alat yang disebut inverter.

• Arus listrik DC mengalir dari kutub positif sumber tegangan menuju kutub negatif

• Arus listrik DC dapat dihasilkan dengan cara merubah arus bolak-balik menjadi arus searah dengan menggunakan alat yang disebut adaptor daya.

Multiple Choice

Dua buah bola lampu identik A dan B dihubungkan secara paralel. Keduanya kemudian dihubungkan seri dengan lampu C. Rangkaian ini kemudian dihubungkan baterai. Jika kemudian lampu C putus, maka yang terjadi adalah...

• Bola lampu A dan B sama terangnya dari sebelum C putus

• Beda potensial A sama dengan beda potensial B

• Bola lampu A dan B tidak menyala

• Arus bola lampu A dan B sama besar

• Bola A dan B menyala lebih redup

Multiple Choice

Berikut ini adalah rangkaian seri dan paralel dari 3 bual bola lampu yang dihubungkan dengan sumber tegangan DC. Pernyataan yang sesuai tentang rangkaian seri dan paralel adalah.....

• Gambar di sebelah kiri merupakai rangkaian paralel

• Gambar di sebelah kanan merupakan rangkaian seri

• Pada rangkaian paralel lampu menyala sama terang

• Pada rangkaian paralel arus pada masing-masing lampu sama besar

• Rangkaian seri membutuhkan biaya yang lebih mahal

Multiple Choice

Perhatikan gambar lima lampu identik berikut.

Lampu identik F dipasang pada kawat antara P dan Q. Bagaimana keadaan nyala lima lampu pada rangkaian listrik tersebut?

• Lampu D dan E menyala lebih terang dari semula

• Lampu A,B dan C menyala lebih terang dari semula

• Lampu D dan E menyala lebih terang dari lampu A, B dan C

• Lampu D dan E menyala lebih redup dari semula

• Lampu D dan E sama terangnya dengan keadaan awal

Multiple Choice

Alat elektronik dan sumbernya yang sesuai adalah...

• A

• B

• C

• D

• E

Multiple Choice

Perhatikan gambar rangkaian arus berikut. Persamaan yang benar adalah...

• I₁ + I₂ + I₃ = I₄ + I₅ + I₆

• I₁ + I₄ + I₅ = I₂ + I₃ + I₆

• I₁ + I₂ + I₃ + I₄ = I₅ + I₆

• I₁ + I₂ + I₃ + I₆ = I₄ + I₅

• I₁ + I₂ + I₃ + I₅ = I₄ + I₆

Multiple Choice

Berdasarkan gambar, nilai I₃ adalah...

• 1 A

• 2 A

• 3 A

• 4 A

• 5 A

Multiple Choice

Dari gambar rangkaian kirchoff berikut, tegangan jepit antara a dan d adalah...

• 1 ,00 V

• 0,50 V

• 2,50 V

• 3,33 V

• 3,10 V

Multiple Choice

jika sakelar ditutup, lampu 1 dan lampu 2 akan menjadi ...

• lampu 1 semakin terang, lampu 2 semakin redup

• lampu 1 tetap, lampu 2 semakin redup

• kedua lampu semakin redup

• kedua lampu semakin terang

• lampu 1 redup, lampu 2 semakin terang

Multiple Choice

Pernyataan yang tepat tentang perbandingan rangkaian listrik A dan B jika kedua baterai sama dan semua lampu yang digunakan sama adalah...

• Tiap lampu pada rangkaian A menyala lebih terang karena lampu lebih banyak

• Tiap lampu pada rangkaian A menyala lebih terang karena arus yang diterima lebih banyak

• Tiap lampu pada rangkaian B menyala lebih redup karena arus yang dihasilkan lebih kecil

• Tiap lampu pada rangkaian B menyala lebih terang karena arus yang diterima lebih besar

• Tiap lampu pada rangkaian A menyala lebih redup karena arus yang diterima lebih banyak

Multiple Choice

Pada suatu kawat penghantar kabel setrika, dalam waktu 1 menit mengalir arus listrik sebesar 2 A. berdasarkan analisa persamaan kuat arus listrik, muatan yang mengalir pada kawat sebesar..

• 240 C

• 120 C

• 60 C

• 30 C

• 10 C

Multiple Choice

Besar kuat arus yang terukur jika jarum menunjukkan diangka 20 dengan nilai max 50 dan batas ukurnya di 25 mA adalah ....

• 50 A

• 25m A

• 20 mA

• 15m A

• 10 mA

Multiple Choice

Perhatikan beberapa gambar berikut ini.

Berdasarkan gambar di atas, peralatan yang menggunakan sumber listrik searah (DC) adalah….

• (1) dan (2)

• (2) dan (3)

• (3) dan (4)

• (1), (2) dan (3)

• (1), (2), (3) dan (4)

Multiple Choice

Perhatikan pernyataan berikut!

1. Menyala lebih terang

2. Menyala lebih redup

3. Jika salah satu lampu dicabut, lampu lain tetap menyala

4. Jika salah satu lampu dicabut, lampu lainnya mati

Terdapat dua buah rangkaian berbeda yang dihubungkan ke sebuah baterai dengan nilai tegangan yang sama.

Pada rangkaian pertama, lampu A-B-C dipasang secara paralel sedangkan pada rangkaian kedua lampu D-E-F dipasang secara seri.

Sifat di atas yang merupakan sifat rangkaian lampu A-B-C jika dibandingkan dengan lampu D-E-F adalah

• 1 dan 3

• 2 dan 4

• 1 dan 4

• 2 dan 3

Multiple Choice

Alat yang dapat digunakan untuk mengukur tegangan, arus dan hambatan untuk DC maupun AC adalah ….

• Osiloskop

• Termometer

• Voltmeter

• Multimeter
