Materi 1_KUG Kelas XII

KONSTRUKSI dan
UTILITAS GEDUNG
KELAS XII

​menggambar konstruksi langit-langit/
plafond

​menggambar konstruksi tangga

​​materi 2

menggambar
kamar mandi

​​materi 3

​​materi 1

​​materi semester ganjil kelas XII

Menggambar Konstruksi Langit-langit atau Plafond

• Setiap pertanyaan diberikan waktu yang berbeda2 dan diberikan point yang berbeda2 pula.

• Total point semua soal pada slide 100 point

• point akan digunakan sebagai nilai awal

  selamat mengerjakan dan baca baik-baik soal yang diberikan!


​

​Slide terdiri dari materi, beberapa pertanyaan dan intruksi tugas.
Baca materi dan jawablah semua pertanyaan yang ada pada slide!

Multiple Choice

Plafond/langit-langit adalah..................

• area yang membatasi antara lantai dan atap

• penutup area verikal bangunan.

• Sebuah jenis bahan bangunan.
• Bagian bawah dari sebuah ruangan.

Multiple Choice

Konstruksi Plafond atau langit-langit terdiri atas??

• Dinding, lantai, dan jendela.
• Atap, tiang, dan pagar.
• Rangka, penutup, dan elemen dekoratif.
• Kursi, meja, dan lampu.

Drag and Drop

Fungsi Plafond???​ ​ ​

Placeholder

​ ​

Placeholder

​ ​

Placeholder

​

Placeholder

Drag these tiles and drop them in the correct blank above

Penutup instalasi listrik, plumbing, rangka atap

Sebagai bantalan udara atau penahan panas

sebagai tempat menggantung lampu

sebagai penahan kotoran masuk lewat celah atap

Sebagai penahan suara

Multiple Choice

Menggapa plafond sangat penting dalam interior bangunan?

• Plafond hanya digunakan untuk menyembunyikan kabel listrik.
• Plafond memberikan suasana kenyaman, estetika, akustik, dan pengaturan suhu dalam interior bangunan.

• Plafond tidak mempengaruhi pencahayaan dalam ruangan.
• Plafond hanya berfungsi sebagai penutup atap.

Match

Pasangkanlah penutup atap berikut dengan gambar yang sesuai!

plafond gypsum

plafond eternit

plafond poliuretan

plafond siring kayu

plafond fiberglass

• plafond gypsum

• plafond eternit

• plafond poliuretan

• plafond siring kayu

• plafond fiberglass

Dropdown

Perhatikan gambar komponen plafond disamping! Isilah keterangan A,B,dan C dengan jawaban yang benar​ ​

Select answer

​

Select answer

​

Select answer

Dalam memilih bentuk plafond harus memperhatikan beberapa komponen misalnya bentuk ruang, fungsi ruang dan gaya rumah tersebut.

tugas 1!

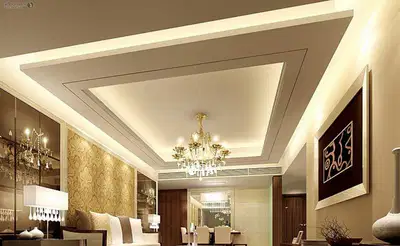

Perhatikan gambar-gambar bentuk plafond berikut dan tentukan tipe plafond serta jelaskan keuntungan dan kerugian penggunaan tipe bentuk plafond tersebut!

catatan :
buatlah dalam buku dan tambahkan gambar.

gambar 1

​​gambar 2

​​gambar 3

gambar 4

​​gambar 5

​​gambar 6

gambar 7

​​gambar 8

Jenis bahan pembuatan plafond ada yang bersifat alami dan modern. Material plafond banyak pilihan baik yang dipakai untuk unsur dekoratif maupun sebagai struktur dari plafond.

tugas 2!

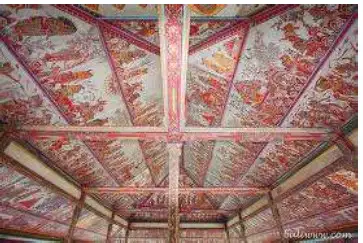

Perhatikan gambar-gambar material penutup plafond berikut dan tentukan jenis bahan penutup serta berikan penjelasan detail tentang bahan tersebut!

catatan :
buatlah dalam buku dan tambahkan gambar.

gambar 1

​​gambar 2

​​gambar 3

gambar 4

​​gambar 5

​​gambar 6

gambar 7

​​gambar 8

​​gambar 9

Drag and Drop

Bahan Rangka Plafond​ ​

Placeholder

​ ​

Placeholder

​ ​

Placeholder

Drag these tiles and drop them in the correct blank above

rangka kayu

rangka besi hollow

rangka besi profil T

rangka besi beton

Jenis bahan pembuatan plafond ada yang bersifat alami dan modern. Material plafond banyak pilihan baik yang dipakai untuk unsur dekoratif maupun sebagai struktur dari plafond.

tugas 2!

Perhatikan gambar-gambar material penutup plafond berikut dan tentukan jenis bahan penutup serta berikan penjelasan detail tentang bahan tersebut!

catatan :
buatlah dalam buku dan tambahkan gambar.

Sebelum memasang plafon terlebih dahulu memeriksa struktur atap dan lantai apakah cukup kuat untuk menahan beban pafon yang akan dipasang, kemudian tentukan titik – titik penggantung ( rod hanger ) plafon dengan jarak maksimal 1200 mm (1,2 m ). Tentukan dulu ketinggian plafon yang diinginkan dengan memberikan tanda garis disekeliling dinding dan diberikan pembatas dinding (wall angel ). Wall angel hanya berfungsi sebagai parameter atau acuan ketinggian dan kelurusan plafon. Kemudian pasang rangka pembatas ketinggian tepat pada garis tersebut dengan jarak skrup 600 mm atau tepat dibawah rangka pembagi

Ketentuan Pemasangan Rangka Plafond

Type plafon ini mengggunakan rangka kayu dengan penggantung kawat atau kayu yang lebih setatis. Rangka kayu harus diserut agar rata pemasangnnya. Kayu yang umum digunakan berukuran 4/6 cm, dipasang dengan modul maksimum 60 x 120 cm

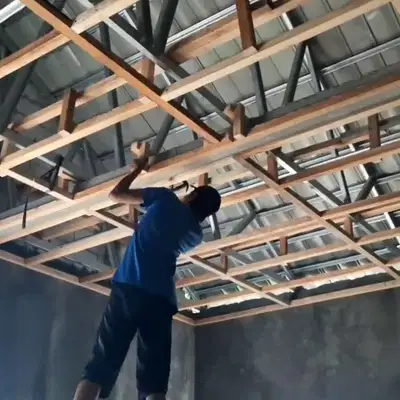

Pemasangan Rangka Kayu

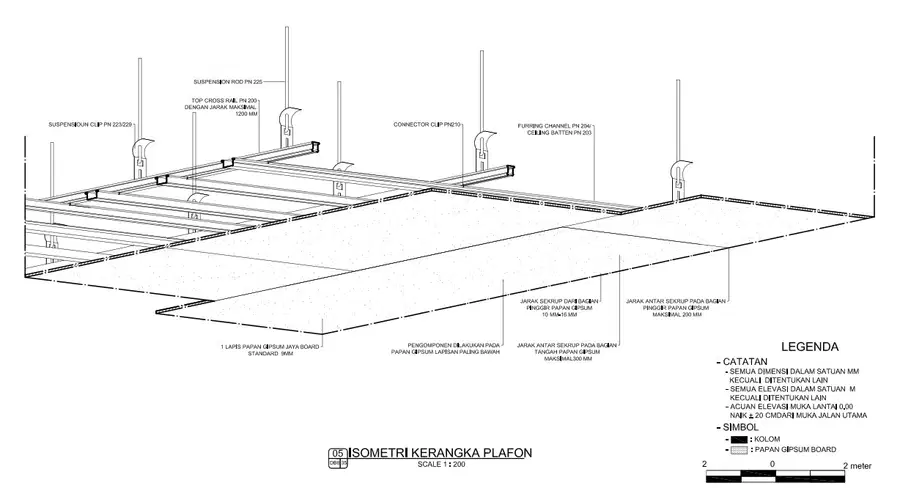

Type ini menggunakan bahan metal ( hollow ) yang terdiri dari rangka utama ( main runner ), rangka pembagi ( cross runner ), klip pengukat ( joint-clip ) dan kawat penggantung ( rod hanger ). Hubungan mein runner dan rod dan cros runner menggunakan joint clip dengan jarak maksimum 60 cm

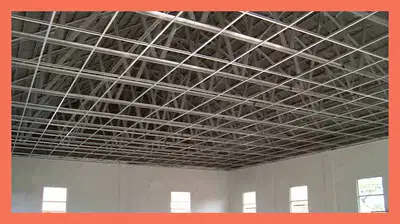

Pemasangan Rangka Metal/hollow

Type plafon ini menggunakan rangka metal berbentuk T (profile-T) dengan penggantung kawat. Pasang rood hanger sesuai dengan ketinggian plafon yang diinginkan. Sesuaikan pula jarak rangka dengan pola plafon yang ada yaitu 1200 x 600 mm. Kaitkan rod hanger ke rangka serta rangkai system rangka sesuai pola dan arah yang diinginkan. Terdapat dua type profil rangka yaitu profil T dan profil L. Profil T berfungsi sebagai rangka pendukung sedangkan profil L berfungsi sebagai rangka pembatas yang menempel di tembok (wall angle).

Pemasangan Rangka Profil T

Multiple Select

Dalam menggambar pola langit-langit hal yang perlu diperhatikan antara lain :

• Bentuk ruangan

• Bahan penutup plafond

• Tinggi rendahnya plafond

• Ada tidaknya nat/lis plafond

• jenis kayu yang digunakan

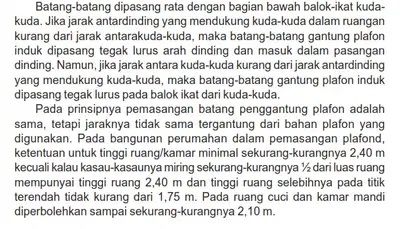

Dalam menetapkan pola dari langit-langit perlu diperhatikan beberapa ketentuan

Dalam menetapkan pola dari langit-langit perlu diperhatikan beberapa ketentuan

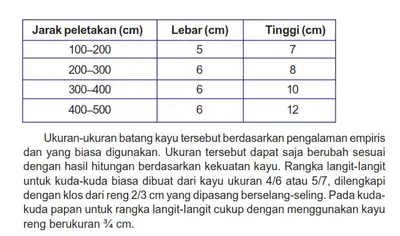

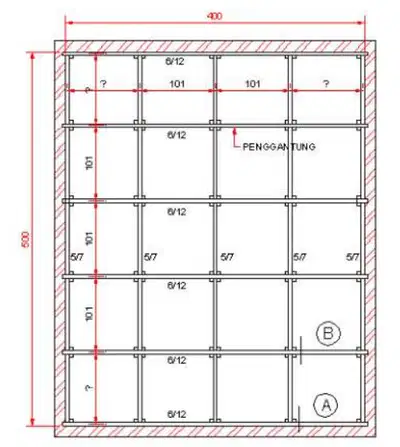

Ukuran batang rangka plafond

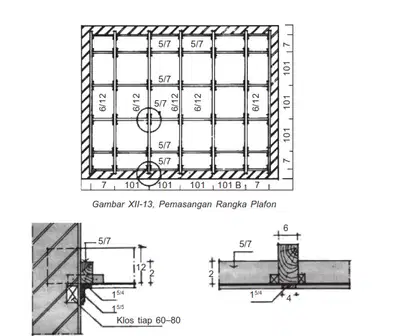

Ketentuan pemasangan rangka plafond

Reorder

Urutan Pengerjaan Rangka Plafond:

• Buatlah garis horizontal keliling tembok dimana akan dipasang penutup plafond

• bagilah tiap modul selebar satu lembar bahan penutup plafond ditambah 1 cm dan sisa pembagian dibagi 2 kanan kiri

• beri tanda pada masing-masing pembagian tersebut pada tembok dengan pensil

• buatlah lubang pada tembok dengan ukiuran yang sama dengan batang penggantung yang masuk ke dalam tembok sedalam 5-10 cm

• Letakkan batang yang berukuran besar dulu baru yang kecil dan perletakkan batang2 dengan menggunakan klos dari kayu uk 2/3

1

2

3

4

5

• 1
• 2
• 3
• 4
• 5

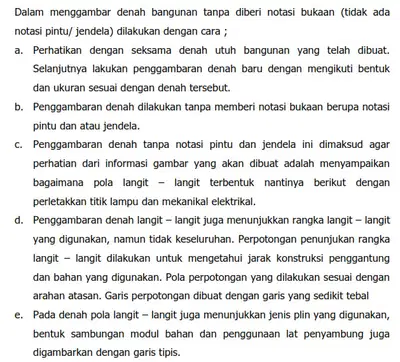

Menggambar pola langit-langit

Setelah membaca dan memahami materi plafond / langit-langit diatas maka kalian akan berlatih menggambar konstruksi langit-langit dengan baik, cermat dan teliti.

tugas 3!

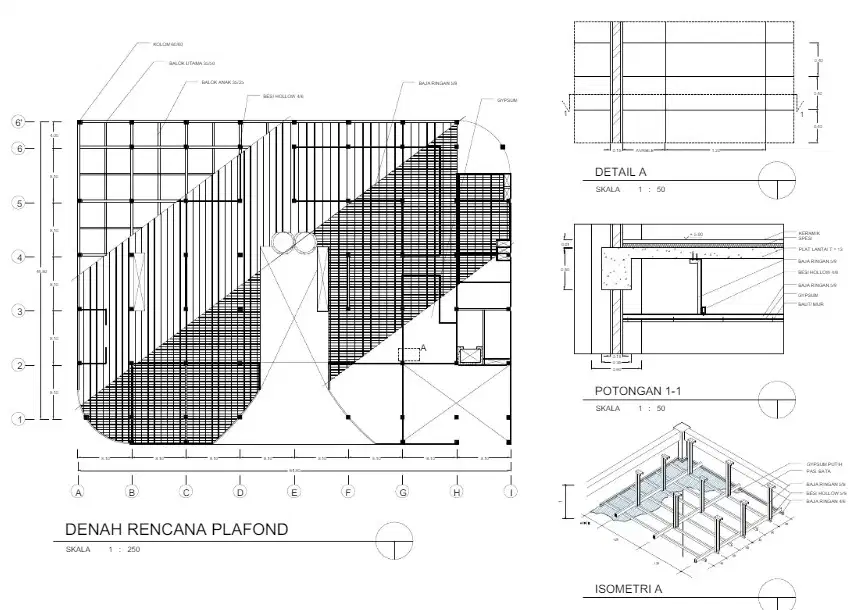

• Buatlah gambar denah rencana plafond, detail plafond dan potongan plafond menggunakan denah acuan tugas besar kalian di kelas XI semester genap yaitu konstruksi rumah bertingkat!

• Untuk bentuk tipe plafond dan penutup aan penutup plafond silahkan tentukan sendiri namun harus sesuai ketentuan yang ada.

• Kerjakan dengan baik dan kumpulkan minggu hari Rabu, 9 Oktober 2024 untuk di asistensikan.

  catatan :
  buatlah gambar dalam bentuk dwg dan pdf dengan format file : Tugas 1_Plafond_Nama siswa

Terimakasih

​Selamat Mengerjakan tugas!!!
