Repaso Ev. alineamiento

A continuación, seleccione la afirmación correcta:

• La desalineación es la no coincidencia de la línea del eje central geométrico de una máquina conductora y la máquina conducida

• La desalineación es la no coincidencia de los diámetros de las poleas de la máquina conductora y la máquina conducida

• La desalineación de dos máquinas pueden optimizar el rendimiento

• La desalineación es la no coincidencia de las bases de cimentación de dos máquinas

Seleccione los efectos del desalineamiento de un acoplamiento de transmisión mecánica.

(Marca todos los que corresponda)

• Aumento de vibraciones mecánicas

• Daños prematuros de los retenes, de los rodamiento, poleas y otros

• Incremento de temperatura en los lubricantes

• Aumento de las corrientes de fuga en la red eléctrica

• Paros no programados, generando puntos muertos y pérdidas económicas

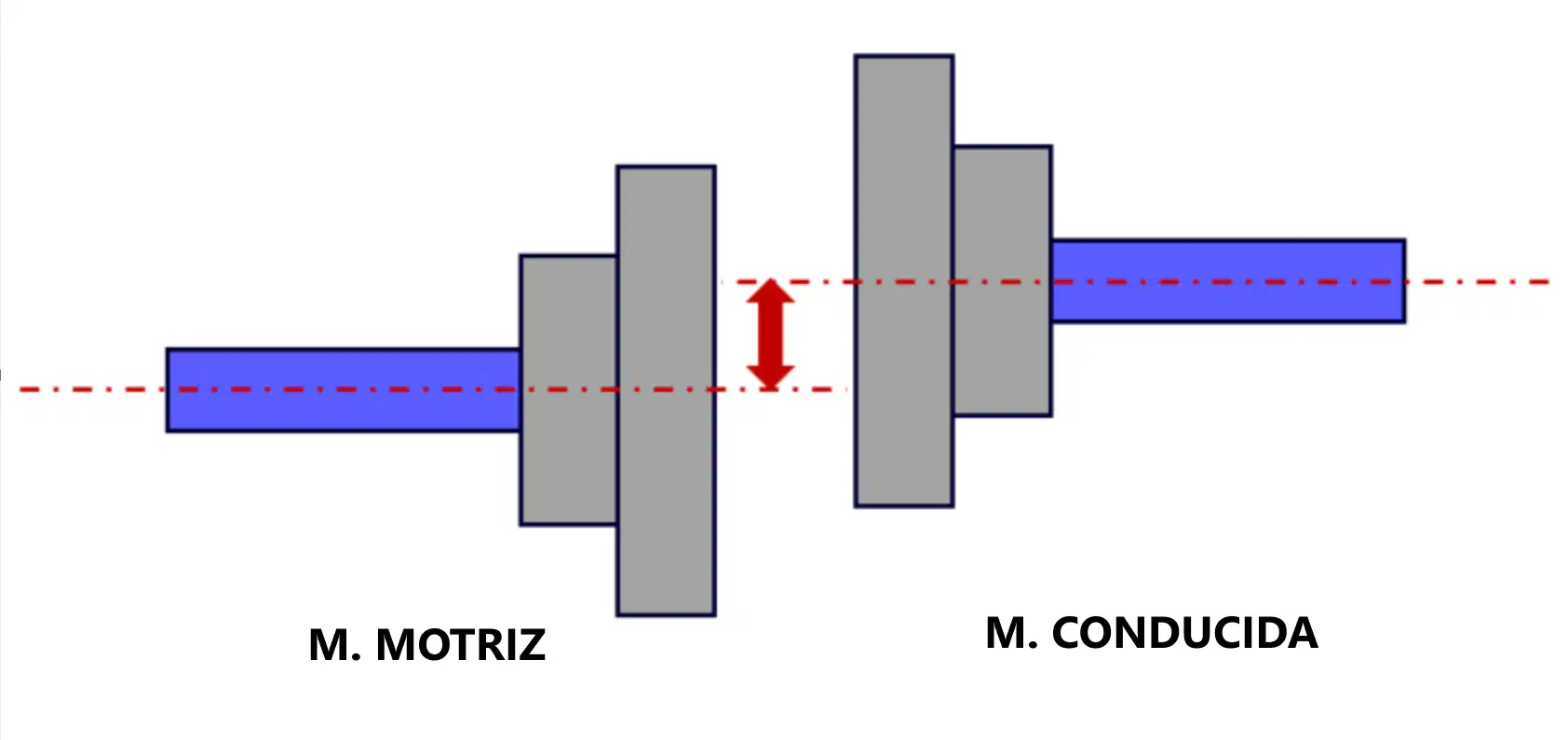

La figura que se muestra representa a un desalineamiento de tipo:

• mixto

• paralelo

• angular

Selecciona la imagen que representa un desalineamiento de tipo paralelo.

•
•

La reglilla es una herramienta recta y rígida utilizada para medir y trazar líneas rectas, mientras que los feelers (o galgas) son herramientas delgadas y flexibles utilizadas para medir y verificar espacios estrechos o ángulos.

Los pasos para llevar a cabo este método son:

1. Establecer una referencia: Se coloca la reglilla en la posición deseada, creando una referencia recta y estable.

2. Medir y ajustar: Se utilizan los feelers para medir el espacio o ángulo que se desea alinear, y se ajusta la posición de la reglilla según sea necesario.

3. Verificar: Se utilizan los feelers para verificar que la alineación sea precisa y que se haya alcanzado la posición deseada.

La técnica explicada anteriormente, se denomina:

• método de dos relojes perpendiculares

• método de reglilla y feelers

• método de los relojes invertidos o paralelos

• método láser

Es una técnica que consiste básicamente en afianzar en forma provisoria dos dispositivos con relojes comparadores que permiten definir la posición relativa de los ejes de la máquina fija y móvil respectivamente.

• Alineación de ejes con láser
• Alineación de ejes con reglilla y feelers

• Alineación de ejes con relojes comparadores

La imagen representa el método:

• de los relojes invertidos o paralelos

• de reglilla y feelers

• de los tres relojes

• método láser

La imagen representa el método:

• de dos relojes perpendiculares

• de reglilla y feelers

• de los tres relojes

• método láser

La imagen representa el método:

• de dos relojes perpendiculares

• de reglilla y feelers

• de los relojes invertidos o paralelos

• método láser

Considerando los siguientes datos y utilizando el método de los relojes invertidos o paralelos, calcule el grado de desalineamiento presente en una máquina:

a = 25 mm (distancia entre el primer reloj y la primera pata móvil de la máquina móvil)

L = 100 mm (distancia entre relojes)

h1 = 0,8 mm (magnitud de la lectura del reloj H1, considerando el signo)

h2 = 0,3 mm (magnitud de la lectura del reloj H2, considerando el signo)

b = 50 mm (distancia entre patas de la máquina móvil)

Escribe los resultados con 2 decimales y sin la unidad de medida, entendiendo que son mm
