WorksheetsFundamentos de Análisis de Vibraciones
Total questions: 12
Worksheet time: 3hrs 0mins
A cuanto equivale un Herzio (Hz) en ciclos por minuto (CPM)?
(a)
Un periodo de un segundo a cuantos ciclos por minuto (CPM) Equivale?
(a)
En el siguiente espectro que ha fallado en el rodamiento?
Pista Interna
Pista externa
Elementos rodantes
Jaula
cuantos elementos rodantes tiene el rodamiento 6213, QJ318?
15 y 12 respectivamente
11 y 11 respectivamente
10 y 12 respectivamente
5 y 7 respectivamente
Revisando el siguiente espectro corresponde a desbalanceo, desalineación, soltura?
soltura mecánica
problemas de lubricación
desalineación
Desbalanceo
Diagnostique el problema mas probable del equipo secadero vertical No. 7
Desalineacion
Rodamiento
Desbalanceo
ninguna respuesta es correcta

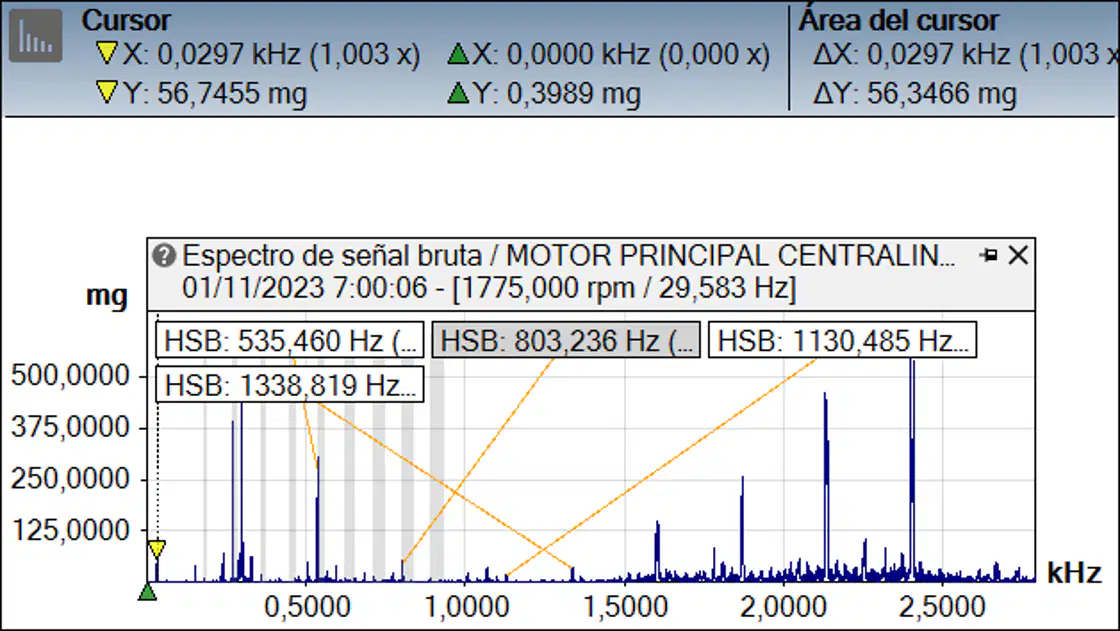

El motor principal del la centralina No. 7 gira a 1775 rpm y tiene rodamientos 6314 las frecuencias observadas en la grafica corresponden a:
frecuencia de paso de polos
frecuencias de paso de alabes
frecuencia de rodamiento BPFO
ninguna respuesta es correcta
Para medir la vibración en un equipo que gira a 20 rpm que tipo de sensor utilizaría?
MEMS
500mV/g
100mV/g
ninguna respuesta es correcta
Una adecuada configuración para un equipo a bajas revoluciones necesita:
menor tiempo de captura
Sirve una configuración estándar para todos los equipos.
mayor tiempo de captura
ninguna respuesta es correcta
Determine la severidad vibratoria de un equipo de 200 kW que está trabajando actualmente en: 1200 rpm , en un valor global de 3,21 mm/s y su primera velocidad crítica está en 2800 rpm, finalmente califíquelo según la norma ISO 10816-3:
buena
Satisfactorio
Insatisfactorio
Inaceptable
Un motor que gira a 1187 rpm tiene un rodamiento NU217 con un BPFO=7.209 BPFI=9.791 2BSF= 6.431 a que velocidad debería aparecer el primer armónico de la pista externa?
21.344 CPM
8.557 CPM
12.000 CPM
21600 CPM
Cual es el indicador mas relevante de una desalineación angular:
vibración mas alta en sentido radial
vibración mas alta en sentido axial
forma de onda completamente sinusoidal
todas las respuestas son correctas
