WorksheetsBilan 2nd MELEC
Total questions: 49
Worksheet time: 41mins
Une électrisation est un accident mortel.
Vrai
Faux
Un contact direct est ...
Un contact entre une masse mise accidentellement sous tension et la terre
Un contact entre une partie active sous tension et la terre
Un contact entre deux masses mises accidentellement sous tension
Un courant qui traverse un corps humain avec une intensité de 25mA durant 500ms peut causer : (Plusieurs réponses possibles)
Une contraction musculaire
Une paralysie respiratoire
Un arrêt cardiaque
Des brulures graves
A l'aide de l'image ci dessus, donner la résistance du corps humain si celui-ci est humide et exposé à une tension de 250V.
> ou = à 1 kOhm
< à 1 kOhm
< ou = à 2 kOhms
> à 500 Ohms
Que signifie le code IP
Indice de perméabilité
Indice de protection
Indice de probabilité
Le courant continue est représenté par les lettres
AD
DC
AC
CD
Le courant s'exprime en
Watt
Volt
Ohm
Aucune des réponses ci-dessus
La tension s'exprime en
Ampère
Volt ampère réactif
Volt
Aucune des réponses ci-dessus
La puissance apparente s'exprime en
Watt
Volt ampère
Cacahuètes
Ohm
La tension se mesure avec (Plusieurs réponses possible)
Un voltmètre
Un ampèremètre
Une pince ampèremétrique
Un multimètre
La résistance d'un composant électrique ou d'un fil se mesure toujours
Hors tension
Sous tension
Peu importe
Une résistance se mesure à l'aide d'un
Vérificateur d'absence de tension
Ohmmètre
Multimètre
Ampèremètre
Donner la formule de la loi d'Ohm
U=RxI
P=UxI
V=U+I
A=P/U
Que signifie le sigle "EPI" ?
Equipement de Protection Individuelle
Equipement de Protection Incendie
Le charbon est il considéré comme une énergie fossile ?
Oui
Non
Je n'en sais rien
Le charbon n'est pas une énergie
Citer au moins 3 énergies renouvelables.
Charbon
Eolienne
Biomasse
Hydraulique
Qu'est ce que l'atterrage ?
Une jonction entre deux câbles électriques aérien
Une jonction entre des câbles maritimes et des câbles terrestres
Une jonction entre deux câbles sous-terrain
Un câblier, c'est quoi ?
Un fabricant de câble.
Un navire pour enterrer des câbles
Une personne en charge de câbler une armoire électrique
La résistivité correspond à
La résistance d'un matériau sur une longueur d'un mètre
La résistance d'un câble, peu importe sa longueur.
La résistance de tout les matériaux existant, isolant ou pas, sur une longueur d'un kilomètre
La formule des pertes joules est : Pj = R x I². Si un conducteur électrique d'une résistance de 60 Ohms est traversé par un courant de 6A, quelles seront les pertes joules ?
2160 W
2160 KW
2160
Quelle est l'unité utilisée pour la résistivité des matériaux ?
L'Ohm
L'Ohm . mètre
Le Kilo Ohm
Quelle tension circule sur le réseau entre pays européen ?
230 Volts
63 000 Volts
20 000 Volts
400 000 Volts
A quoi sert un DGPT2 ?
Faire des mesures sur l'installation électrique d'une maison.
Surveiller l'état d'un transformateur de tension
Surveiller un réseau électrique d'un immeuble
Diminuer les pertes joules sur le réseau électrique
La fréquence indique :
La vitesse à laquelle vous réfléchissez
Le nombre de période réalisées en une seconde
Le nombre de fois ou le signal électrique se reproduit en une minute.
Sachant que U : 1div = 100V et t : 1 div = 5ms, quelle est la tension Maximum de ce signal ?
160 Volts
320 Volts
65 Volts
Quelle est l'unité de la fréquence ?
H
Hertz
HZ
A
Quelle est l'unité de la puissance réactive ?
Volt Ampère
Kilowatt
Volt ampère réactif
Kilo joules
Quelle est la formule de la puissance apparente ?
Q = U x I x sin ρ
P = U x I x cos ρ
S = U x I
Quel théorème s'applique au triangle des puissances ?
Pythagore
Thales
Loi d'ohm
Un tube fluorescent est alimenté par un réseau alternatif sinusoïdal monophasé. Calculer la puissance P qu'il absorbe.
34.5 W
345W
34.5KW
345KW
Sur le triangle des puissances, l'hypoténuse représente quelle puissance ?
Puissance apparente
Puissance réactive
Puissance active.
Dans un simple allumage, ou doit se trouver le fil noir (ou orange, ou violet...)
Entre le disjoncteur et la lampe
Entre la lampe et l'interrupteur
Entre l'interrupteur et le disjoncteur
Combien d'interrupteur est il possible d'insérer dans un montage va et vient ?
Trois interrupteurs
Deux interrupteurs
Autant d'interrupteurs que l'on souhaite
Sur un montage télérupteur 3 fils, les fils qui arrivent à la lampe sont raccordés sur quelle borne du télérupteur ?
A2
A1
2
1
Quelle norme permet de définir le nombre de prises par pièce dans une maison ?
NFC 15-100
NFC 14-100
NFC 13-100

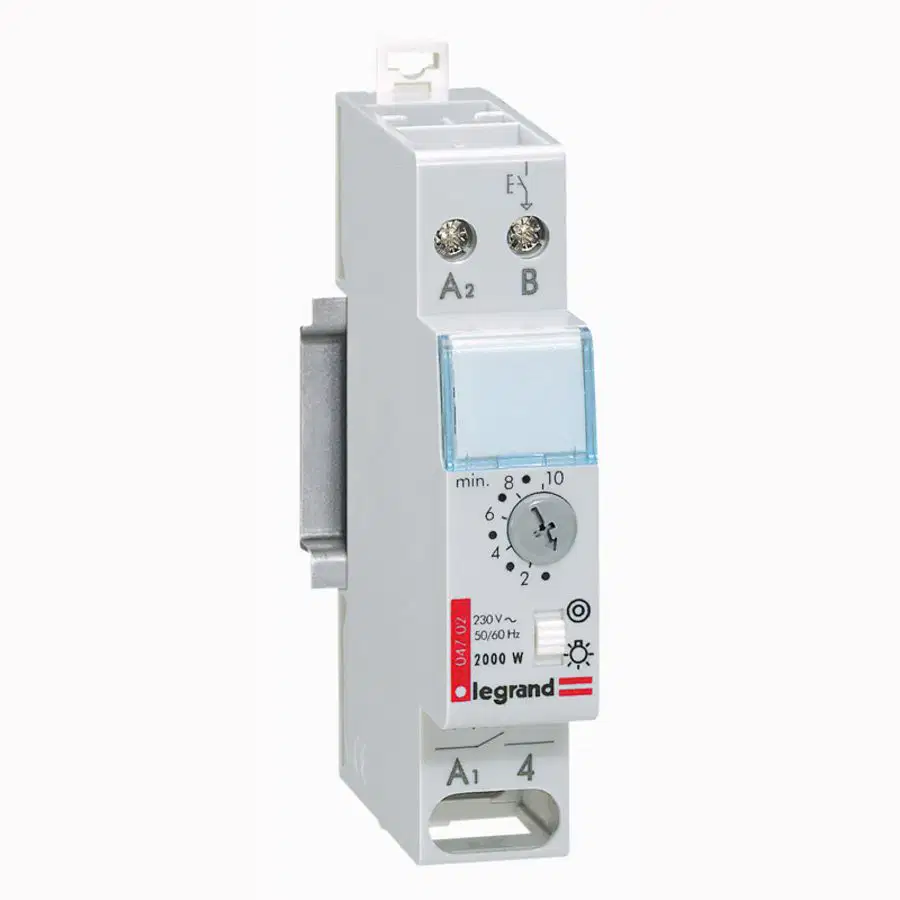

une minuterie permet:
une extinction automatique après une commande manuelle
Un allumage automatique de l'éclairage
une programmation de l'allumage de l'éclairage
Une minuterie doit être commandé par :
Un ou des interrupteurs
Un ou des bouton poussoirs
Une minuterie est composé :
D'une bobine pour le circuit commande
D'une bobine pour le circuit puissance
D'un contact pour le circuit commande
D'un contact pour le circuit puissance
Pour commander une minuterie, les boutons poussoirs sont branchés
En série
En dérivation
Les boutons poussoirs commandant la minuterie, permettent d'alimenter:
Le circuit commande de la minuterie
Le circuit puissance de la minuterie
Sur une minuterie, le récepteur d'éclairage
est alimenté par le circuit commande
est alimenté par le circuit puissance
Suivant la norme NFC15-100, un circuit prise commandée est considéré comme
Un circuit éclairage
Un circuit "prise de courant"
la commande d'une prise de courant doit être réalisée par
un bouton poussoir
un interrupteur
Ce symbole représente:
un télérupteur
une minuterie
Ce symbole représente:
une minuterie
un télérupteur
Ce symbole représente:
un bouton poussoir
un interrupteur
un détecteur
un "BP"
Ce symbole affiché sur un matériel, indique:
Que le matériel est de classe II et n'a donc pas besoin de raccordement à la terre.
Que le matériel est de classe I et qu'il a besoin d'un raccordement à la terre.
Le télérupteur permet l'allumage d'un point lumineux à partir de:
3 points d'allumage
1 point d'allumage
2 points d'allumage
Pour commander un point lumineux sur 2 points d'allumage, la solution la plus conventionnelle est l'installation de:
2 va et vient
un télérupteur avec 2 BP
