Calcule el voltaje de R4
3,5V
5V
4,5V
5,5V
Observe atentamente la siguiente imagen y determine cual de los instrumentos esta erroneamente conectado
MMT1
MMT2
MMT3
MMT4
Calcule para el siguiente circuito el voltaje de la fuente
13,45V
13,42V
13,52V
13,32
Determine la tabla de verdad del siguiente circuito
Determine la expresión Booleana del siguiente circuito lógico
Se desea comprobar la conexión eléctrica de un cable en un circuito, para ello se usa la escala de continuidad, indique de las siguientes opciones en que posición estaría la perilla según las letras de la imagen y que posición de las borneras pondría los cables de prueba según los numeros
En la posición c, la punta de prueba negra en la bornera 3 y la punta de prueba roja en la bornera 2
En la posición a, la punta de prueba negra en la bornera 3 y la punta de prueba roja en la bornera 4
En la posición c, la punta de prueba negra en la bornera 3 y la punta de prueba roja en la bornera 4
En la posición b, la punta de prueba negra en la bornera 1 y la punta de prueba roja en la bornera 4
Cuantos voltios representan 0,67mV
670V
0,067V
0,00067
67V
Calcule para el siguiente circuito la corriente total
3,318mA
3,3A
2,857mA
3,818µA
De la lista de opciones seleccione las características presentes en el siguiente circuito.
Es un circuito oscilador
Es una amplificador inversor
Posee un lazo de realimentación negativa
Su ganancia es unitaria
Tiene compensación de Offset
Indique cual es la tabla de verdad de la compuerta XOR
a
b
c
d
De acuerdo a la simbología empleada, indique cual de las figuras es el símbolo de un transistor NPN y cual el de un PNP.
2=PNP y 3=NPN
1=NPN y 5=PNP
5=NPN y 1=PNP
1=NPN y 2=PNP
4=PNP y 7=NPN
En la siguiente grafica observa una recta de carga relacione el nombre de la zona de trabajo en la que se encuentra cada uno de los puntos Q.
Q1=Zona Saturación Q2=Zona Corte Q3=Zona Activa
Q1=Zona Saturación Q2=Zona Activa Q3=Zona Corte
Q1=Zona Corte Q2=Zona activa Q3=Zona Saturación
Q1=Zona activa Q2=Zona Corte Q3=Zona Saturación
Suponiendo ideales los elementos del circuito de la figura, determine el valor que indica el amperímetro
1,42mA
14,2mA
25,7mA
2,57mA
Observe la siguiente imagen y seleccione de la lista las opciones que representan la misma cantidad de esta magnitud
0,035V
35700μV
0,35V
357μV
En un circuito hay un flujo de electrones de 300mA y este cuenta con una resistencia de 2,2KΩ, en consecuencia la fuente que alimenta este circuito es de
60V
660V
660mV
66V
Observe cuidadosamente la imagen y determine en cual posición pondría el multímetro para tomar una medida de corriente directa en miliamperios
2
3
4
5
6
Determine el periodo y frecuencia de la siguiente señal
32μS
32mS
31.25KHz
3,1KHz
Seleccione la designación correcta para los encapsulados de los siguientes transistores
1 -> A
2 -> C
3 -> B
4 -> D
1 -> D
2 -> C
3 -> A
4 -> B
1 -> A
2 -> B
3 -> C
4 -> D
1 -> D
2 -> C
3 -> B
4 -> A
La imagen A corresponde al plano de ubicación de componentes de la tarjeta que la empresa está ensamblando actualmente, el supervisor solicita al nuevo operario encargarse de ubicar en la tarjeta los transistores y demás componentes para ponerlos en la maquina encargada de soldarlos. El operario tiene sobre el banco de trabajo una serie de cajas con componentes electrónicos como los que se observan en la imagen B, según lo anterior seleccione el transistor que debe ensamblare en el espacio de Q5
A
B
C
D
Un nanofaradio equivale a:
0,000000001 Faradios
0,000001 Faradios
1000 Faradios
1 000 000 000 Faradios
Observe atentamente el siguiente circuito y seleccione el esquematico que le corresponde
Calcule la resistencia total para el siguiente circuito
2,253K
1,153K
2,153K
2,353K
Seleccione el montaje en protoboard que corresponda con el siguiente circuito
De acuerdo a la imagen de la izquierda usted debe medir el voltaje de la fuente y la corriente total, para ello deacuerdo a la imagen de la derecha seleccione las escalas para Voltaje y corriente respectivamente
C y D
B y D
A y E
C y D
Para las siguiente resistencia indique el valor que le corresponden según el código de colores
680Ω
682Ω
6,8KΩ
28MΩ
280Ω
Determine el voltaje pico y la frecuencia para la siguiente señal, si el canal de este osciloscopio fue configurado a 10mV/DIV y 5mS/DIV
350mVp y 58,8Hz
3,5mV y 580Hz
35mVp y 58,8Hz
3,5V y 580Hz
La ecuación Booleana del circuito de la figura es

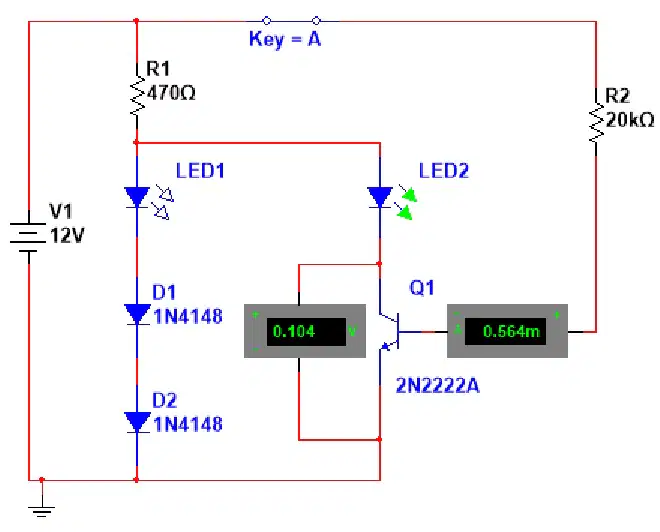

Analice las medidas de los instrumentos puestos en el siguiente circuito y determine en que estado se encuentra el transistor.
Esta en zona activa, amplificando
En corte, no esta conduciendo
En zona de saturación, se encuentra en máxima conducción.
Escoja de las resistencias mostradas a continuación la de mayor valor
Escoja de las resistencias mostradas a continuación la de mayor valor
Seleccione una resistencia de 18KΩ de acuerdo con las imágenes
