Sistem starter

Total questions: 35

Worksheet time: 18mins

Name
Class
Date
1.

Komponen sistem starter yang berfungsi menghidupkan dan mematikan sistem starter adalah

a)

Baterai

b)

Kunci kontak

c)

Magnetic switch

d)

Motor starter

e)

Sekering

2.

Ketika pull-in coil dan hold-in coil dia liri arus listrik maka magnetic switch akan bekerja menarik plunger. Pada saat yang sama plat kontak menghubungkan terminal . . . .

a)

C-30

b)

30-50

c)

50-massa

d)

30-massa

e)

C-50

3.

Jenis motor starter yang memanfaatkan tuas pengerak untuk menggerakkan pinion gear ketika berhubungan dengan ring gear pada fly wheel adalah motor starter dengan tipe . . . .

a)

modern

b)

induksi

c)

planetary

d)

konvensional

e)

reduksi

4.

Komponen motor starter yang berfungsi mengalirkan arus ke armature melalui komutator untuk kemudian disalurkan lagi ke massa adalah . . . .

a)

Magnetic switch

b)

Field coil

c)

Brush (sikat)

d)

Hold-in coil

e)

Pull-in coil

5.

Pada konstruksi dasar motor starter, bagian penghantar yang dialiri arus kemudian ditempatkan pada bagian tengah medan magnet disebut

a)

Komutator

b)

Sikat

c)

Armature

d)

Field coil

e)

Kumparan

6.

Pemeriksaan Kontuniutas antar ujung kumparan pada gambar disamping dapat dilaukan dengan menggunakan alat ukur :

a)

Hidrometer

b)

Jangka Sorong

c)

UV meter

d)

Micrometer

e)

Multimeter

7.

Nama komponen pada Motor Starter yang ditunjukkan pada No 1, 2, 3 dan 4 secara berurutan adalah :

a)

Armature, Pinion Gear, Plunger, Brush

b)

Plunger, Field Coil, Pull in Coil, Brush

c)

Driver Lever, Plunger, Magnetic Switch, Pinion Gear

d)

Clutch, Hold in Coil, Pull in Coil, Pinion gear

e)

Driver Lever, Plunger, Magnetic Switch, Clutch

8.

Pemeriksaan panjang sikat pada gambar disamping menggunakan alat ukur :

a)

Micrometer

b)

Multimeter

c)

Jangka Sorong

d)

Dial Indicator

e)

Hidrometer

9.

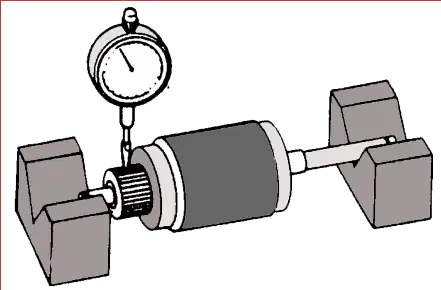

Pemeriksaan run out komutator pada gambar disamping, menggunakan alat ukur :

a)

Micrometer

b)

Multimeter

c)

Jangka Sorong

d)

Dial Indicator

e)

Hidrometer

10.

Pernyataan dibawah ini yang benar untuk prinsip kerja sistem starter adalah?

a)

Merubah energi gerak menjadi energi listrik

b)

Merubah energi listrik menjadi energi gerak

c)

Merubah energi gerak menjadi energi gerak

d)

Merubah energi listrik menjadi energi listrik

e)

Merubah energi listrik menjadi cahaya

11.

Pada bagian magnetic switch/ switch starter yang berfungsi untuk menarik plunger agar pinion gear terdorong keluar dan terminal 30 dengan C terhubung adalah ....

a)

armature coil

b)

field coil

c)

hold in coil

d)

ignition coil

e)

pull in coil

12.

Yang merupakan jenis-jenis motor stater adalah ....

a)

motor starter tipe konvensional, rotary, planetary

b)

motor starter tipe konvensional, reduksi, planetary

c)

motor starter tipe reduksi, konvensional, rotary

d)

motor starter tipe planetary, induksi, konvensional

e)

motor starter tipe konvensional, induksi, planetary

13.

Pada motor starter tipe reduksi terdapat komponen roda gigi ekstra yang berfungsi untuk ....

a)

menyesuaikan momen putar motor

b)

memperbesar momen putar motor

c)

mempercepat momen putar motor

d)

memperlambat momen putar motor

e)

memperkecil momen putar motor

14.

Gambar yang ditunjukkan oleh nomer 5, berfungsi untuk ....

a)

memutarkan armature

b)

mendorong clucth starter agar pinion gear bergerak maju/ keluar

c)

membangkitkan kemagnetan pada armature

d)

menarik pluger agar menghubungkan T.30 dengan T.C

e)

memutarkan ring gear/flywheel

15.

Pada saat melakukan starter sepeda motor diketahui tegangan baterai dalam kondisi normal, pada saat arus mulai masuk ke motor starter ternyata motor starter berputar sangat pelan, kemungkinan penyebabnya adalah…

a)

Gigi Reduksi Rusak

b)

Brush terlalu pendek

c)

Kabel masa baterai putus

d)

Relay starter rusak

e)

Kunci Kontak tidak terhubung

16.

Jenis motor starter seperti gambar adalah starter jenis .....

a)

Starter konvensional

b)

Starter rotari

c)

Starter reduksi

d)

Starter kombinasi

e)

Starter manual

17.

Test kemampuan motor stater di atas merupakan tes kemampuan…..

a)

pull-in coil

b)

hold-in coil

c)

kembalinya pinion

d)

tanpa beban

e)

tertahannya pinion

18.

Motor stater tidak mau berhenti berputar padahal kunci kontak sudah di posisikan pada “IG”, hal ini disebabkan oleh…

a)

Hold in coil solenoid putus

b)

Pull in coil selonoid putus

c)

Plat kontak solenoid lengket

d)

Roda gigi motor stater stater aus

e)

Terminal 50 berhubungan dengan ground

19.

Gambar di bawah berhubungan dengan pemeriksaan komponen system starter. Kabel-kabel tidak ada yang yang dilepas selama pemeriksaan Pemeriksaan ini dilakukan untuk memeriksa

a)

Pull in coil

b)

Hold in coil

c)

Motor starter tanpa beban

d)

Motor starter beban ringan

e)

Motor starter beban berat

20.

Pilih pernyataan di bawah ini yang paling tepat

a)

motor starter pada mobil menggunakan energi listrik DC

b)

motor starter pada mobil menggunakan listrik AC

c)

motor starter pada mobil menggunakan energi mekanik

d)

starter mobil menggunakan listrik AC dan DC

e)

Starter mobil menggunakan energi mekanis dan thermis

21.

Hal yang terjadi apabila tegangan baterai saat diperiksa adalah 8.4 V adalah…

a)

Brush tidak mampu menyalurkan arus secara maksimal

b)

Sistem pengisian bekerj secara maksimal

c)

Motor starter tidak dapat bekerja secara maksimal

d)

  Pengencangan terminal baterai di bawah spesifikasi

e)

Terdapat salah satu bagian dari komutator yang terbakar dan menyebabkan tegangan baterai menurun drastis

22.

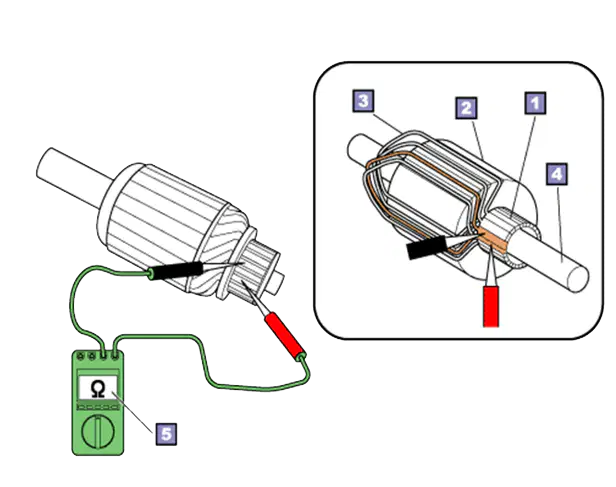

Apabaila hasil dari pemeriksaan dalam gambar terdapat kontinuitas antar segmen komutator, maka dapat diambil kesimpulan bahwa …

a)

Armature terbakar

b)

Komutator terbakar

c)

Terjadi hubungan arus singkat

d)

Tidak terjadi apa-apa

e)

Komutator dalam keadaan baik

23.

perhatikan gambar di atas, gambar no 1, 2, dan 3 adalah jenis pemeriksaan ...

a)

hold in coil, kembalinya plunger atau gigi pinion, dan pull in coil

b)

hold in coil, pull in coil, dan kembalinya plunger atau gigi pinion

c)

kembalinya plunger atau gigi pinion, pull ini coil, dan hold in coil

d)

pull in coil, hold in coil, dan kembalinya plunger atau gigi pinion

e)

pull in coil, hold in coil, dan pengukuran arus tanpa beban

24.

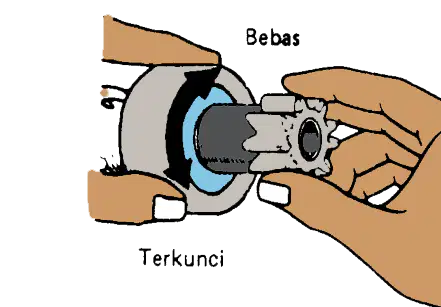

Perhatikan gambar pemeriksaan motor starter di atas, gambar tersebut adalah jenis pemeriksaan ...

a)

hold in coil

b)

hold in coil dan pull in coil

c)

kembalinya plunger atau pinion gear/ gigi pinion

d)

pull in coil

e)

pengukuran arus tanpa beban

25.

Perhatikan gambar pemeriksaan motor starter di atas, gambar tersebut adalah jenis pemeriksaan ...

a)

hold in coil

b)

hold in coil dan pull in coil

c)

kembalinya plunger atau pinion gear/ gigi pinion

d)

pull in coil

e)

pengukuran arus tanpa beban

26.

Perhatikan gambar pemeriksaan motor starter di atas, gambar tersebut adalah jenis pemeriksaan ...

a)

hold in coil

b)

hold in coil dan pull in coil

c)

kembalinya plunger atau pinion gear/ gigi pinion

d)

pull in coil

e)

pengukuran arus tanpa beban

27.

Perhatikan gambar pemeriksaan motor starter di atas, gambar tersebut adalah jenis pemeriksaan ...

a)

hold in coil

b)

hold in coil dan pull in coil

c)

kembalinya plunger atau pinion gear/ gigi pinion

d)

pull in coil

e)

pengukuran arus tanpa beban

28.

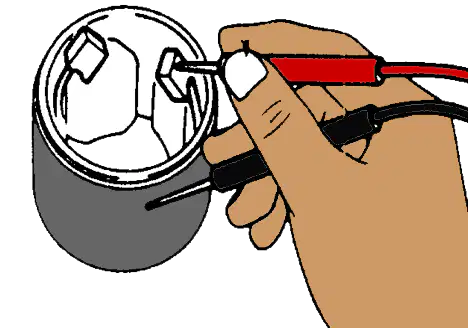

Perhatikan gambar pemeriksaan motor starter di atas, gambar tersebut adalah jenis pemeriksaan ...

a)

continuitas comutator

b)

ground test comutator

c)

pemeriksaan overaning clutch

d)

pengukuran diamater comutator

e)

ground test brush/ field coil

29.

Perhatikan gambar pemeriksaan motor starter di atas, gambar tersebut adalah jenis pemeriksaan ...

a)

continuitas comutator

b)

ground test comutator

c)

pemeriksaan overaning clutch

d)

pengukuran diamater comutator

e)

ground test brush/ field coil

30.

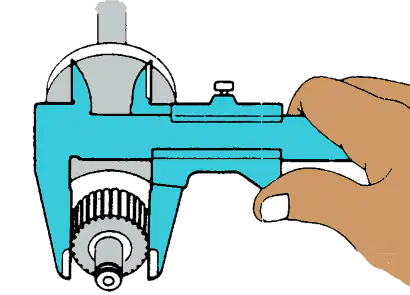

Perhatikan gambar pemeriksaan motor starter di atas, gambar tersebut adalah jenis pemeriksaan ...

a)

continuitas comutator

b)

ground test comutator

c)

pemeriksaan overaning clutch

d)

pengukuran diamater comutator

e)

ground test brush atau field coil

31.

Perhatikan gambar pemeriksaan motor starter di atas, gambar tersebut adalah jenis pemeriksaan ...

a)

continuitas comutator

b)

ground test comutator

c)

pemeriksaan overaning clutch

d)

pengukuran diamater comutator

e)

ground test brush atau field coil

32.

Perhatikan gambar pemeriksaan motor starter di atas, gambar tersebut adalah jenis pemeriksaan ...

a)

continuitas comutator

b)

ground test comutator

c)

pemeriksaan overaning clutch

d)

pengukuran diamater comutator

e)

ground test brush atau field coil

33.

Fungsi sistem starter pada kendaraan adalah . . .

a)

Perlengkapan sistem

b)

Penggerak mula

c)

Penghasil arus

d)

Penghasil Magnet

e)

Penghasil tegangan

34.

Fungsi dari field coil (kumparan medan) pada motor starter adalah ..

a)

Menghasilkan medan magnet yang diperlukan untuk memutar armature

b)

mengalirkan arus dari kumparan medan melalui sikat positif ke kumparan armatur dan dari kumparan armatur ke sikat negatif

c)

mengalirkan arus ke armature melalui komutator untuk kemudian disalurkan lagi ke massa

d)

mendorong gigi pinion agar bisa berkaitan dengan gigi pada roda penerus (flywheel) pada saat motor starter dioperasikan

e)

menghubungkan terminal 30 dengan terminal C

35.

Peristiwa yang terjadi pada saat pinion gear berkaitan penuh dengan ring gear pada flywheel adalah . . .

a)

Field coil kehilangan kemagnetan

b)

Arus yang besar mengalir melalui terminal 30 menuju terminal C melalui plat kontak

c)

Arus dari kunci kontak melalui terminal 50 menuju ke Hold-in coil dan menuju massa melalui fieldcoil-armature dan brush

d)

Arus dari kunci kontak menuju ke pull –in coil menuju ke massa melalui fieldcoil-armature dan brush

e)

Arus yang besar mengalir ke terminal 50 melalui plat kontak
