WorksheetsSUA1 - REDES
Total questions: 20
Worksheet time: 20mins
¿En qué consiste un mensaje CAN?
Impulsos magnéticos.
Voltajes positivos y negativos.
Ceros y unos.

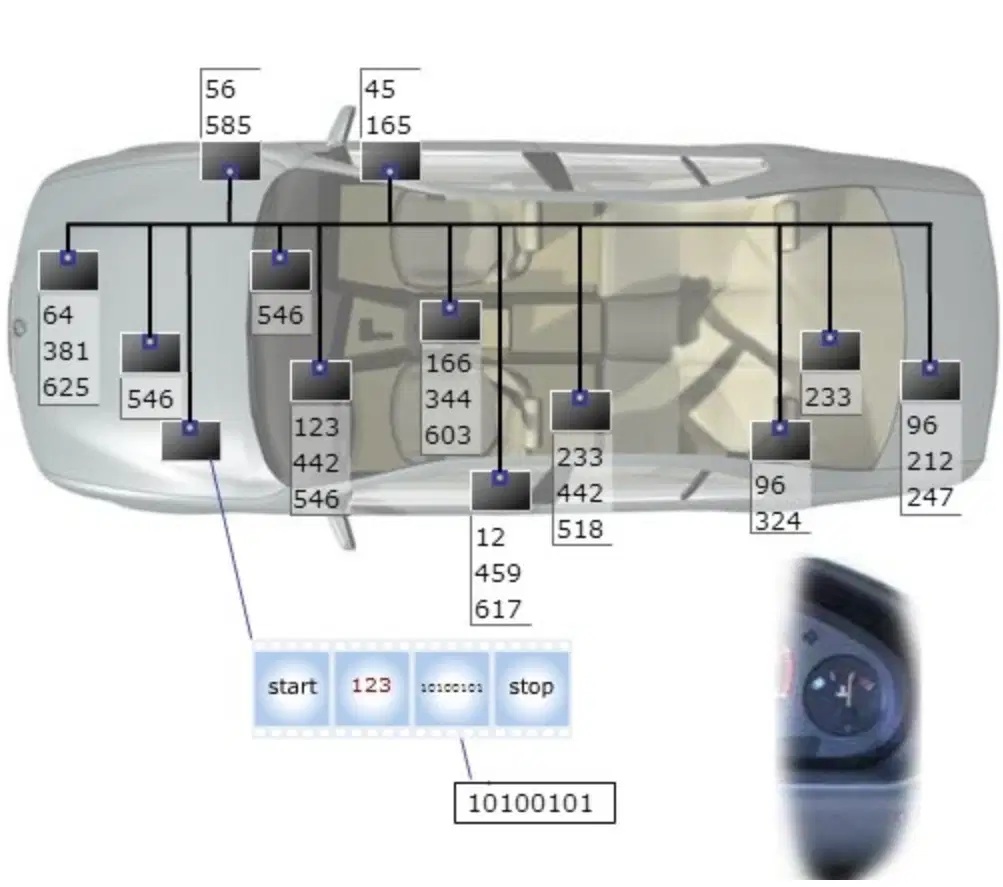

Sabiendo que las luces corresponden: A (Posición) / B (Cruce) / C (Carretera) / D (Dirección)
¿Cómo se puede encender todo el alumbrado?
Haciendo todos los bits 0.
Haciendo todos los bits 1.
Cambiando el bit D a 1.
Cambiando el bit B a 1.
¿Cuál de estos estos cables es de fibra óptica?
El verde.
El naranja.
El blanco.

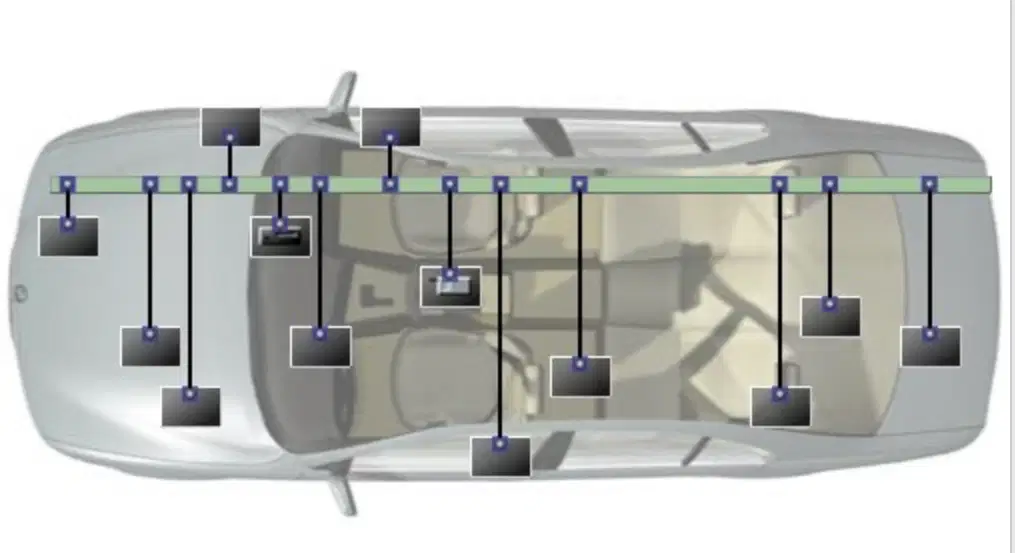

¿Qué tipo de red es esta?
En anillo
En estrella
En tridente
En tridente

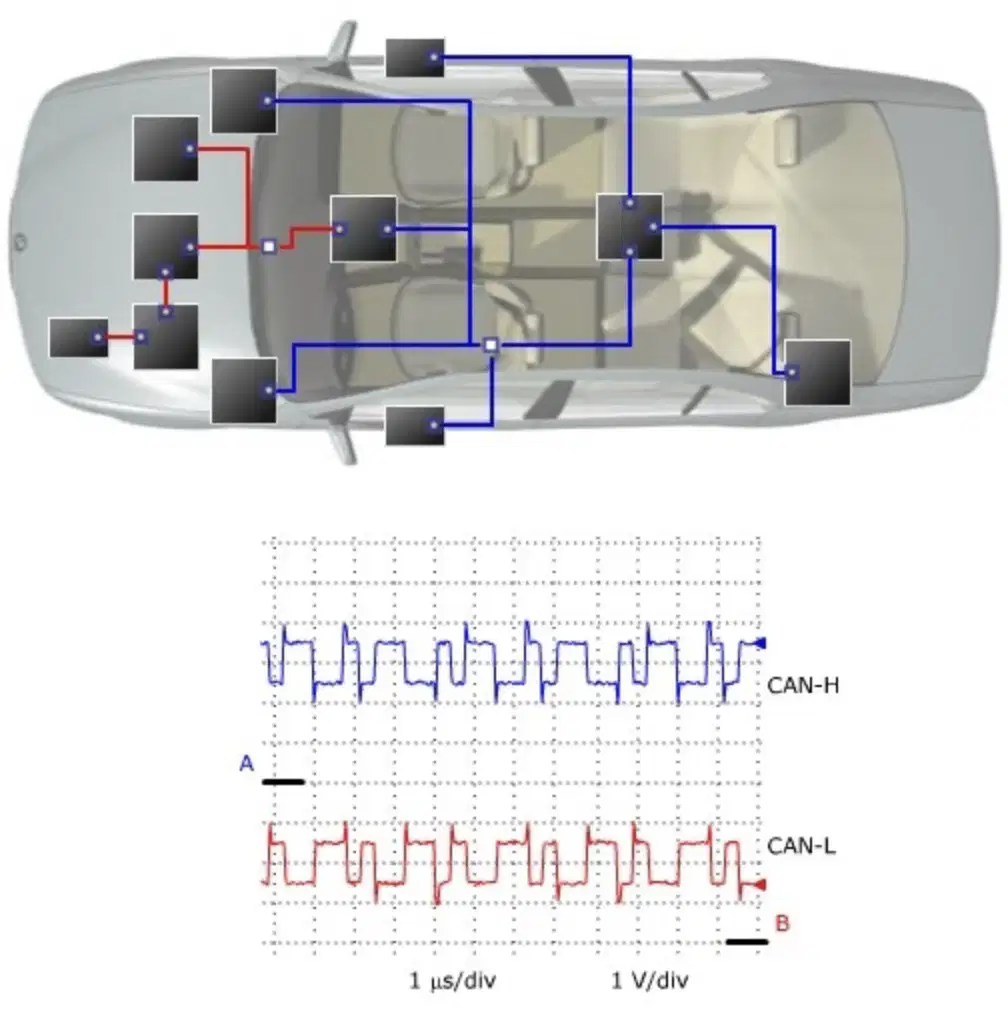

¿Qué imagen del CAN-H representa la transmisión del código 1101?
A
B
C
Ninguna
¿En qué tipo de comunicación lleva cada cable tanto el voltaje como datos?
Serie.
Paralelo.
Indiferente.
¿En qué tipo de comunicación lleva cada cable tanto el voltaje como datos?
Serie.
Paralelo.
Indiferente.
Se detecta un error. ¿Qué mensaje transmitirá la unidad de control?
8 bits dominantes.
6 bits recesivos y 8 bits dominantes.
6 bits dominantes y 8 bits recesivos.
Se añade un teléfono a esta red, ¿se requiere un nuevo servidor?
Sí, el bus es el servidor.
No, no se requiere ningún servidor.
Sí, siempre es necesario.
¿Cuál es la respuesta del servidor si no recibe acuse de recibo?
Continúa enviando su mensaje.
Se detiene completamente.
Se detiene y vuelve a enviar el mensaje.
¿Qué es un relleno de bits?
El receptor compara el mensaje recibido con el mensaje enviado.
Si se envían más de 5 bits idénticos, el transmisor tiene que enviar el valor opuesto como sexto bit.
Si un transmisor detecta una diferencia con la comprobación CRC, durante la transmisión.
Un mensaje se envía incorrectamente, ¿cuál es correcta?
El contador de TX se incrementa en 8 y el contador de RX en 1.
El contador de TX y RX se incrementan en 1.
El contador de RX se incrementa en 8 y el contador de TX en 1.
El contador de TX y RX se incrementan en 8.
Observa la señal, ¿cuál es correcta?
Tiene un voltaje demasiado alto.
La carga del bus es demasiado alta.
Se ve afectada por la impedancia.
La resistencia entre CAN-L y CAN-H es de 60 Ohmios. ¿Qué ocurre si al medir obtenemos 120 Ohmios?
Uno de los cables tiene un cortocircuito respecto a masa.
Uno de los cables está interrumpido.
Uno de los cables tiene un cortocircuito respecto a alimentación.
Los cables están conectados entre sí.
¿Cuál es la razón para que los cables del CAN bus estén entrelazados?
Para indicar que la conexión es común.
Los hace más sensibles a las señales.
Disminuir las interferencias.
Para aumentar la influencia externa.
¿Cuál es la abreviatura del emisor de una interfaz CAN?
RX.
ZX.
TX.
CX.
¿A través de qué se puede limitar la "carga del bus"?
Utilizando múltiples redes CAN en el vehículo.
Utilizando varias redes de control dentro de la red.
Colocando redes de control que tienen que intercambiar mucha información en una red.

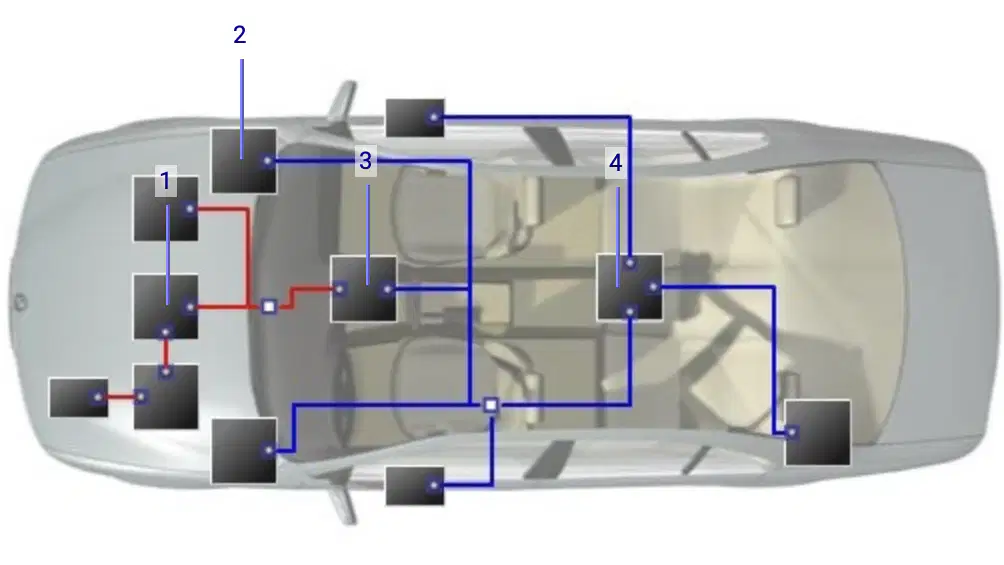

¿Qué número indica la puerta de enlace?
1
2
3
4
¿Cuál de estos mensajes es más importante?
Luz de freno encendida.
Velocidad de 79km/h.
Temperatura motor 83ºC.

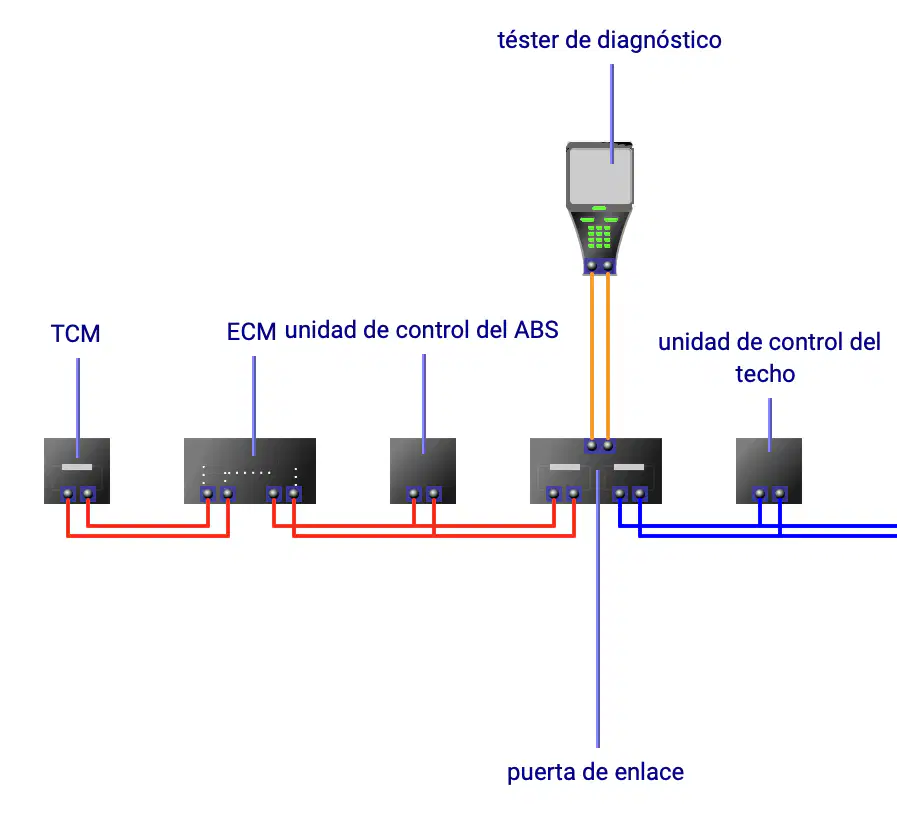

¿Qué unidad de control está conectada a todas las redes?
ECM.
ABS.
TCM.
Puerta de enlace.
