REMIDI KHUSUS

Total questions: 40

Worksheet time: 20mins

Name
Class
Date
1.

Bagaimana hasil pengukuran celah kerenggangan klep yang dianggap tepat dan benar …

a)

Dengan memasukan alat ukur di antara ujung tappet dengan ujung batang klep

b)

Terdapat goresan pada feeler gauge

c)

Pada saat feeler gauge di tarik harus ringan

d)

Celah kerenggangan klep bebas

e)

Saat feeler gauge di tarik terasa agak seret, tetapi tidak dapat di dorong Kembali

2.

Salah satu keunggulan mekanisme katup dengan sistem penggerak rantai daripada sabuk (timing belt) yang ditinjau dari aspek perawatan adalah ...

a)

Hanya menghasilkan sedikit suara dan tidak membutuhkan penggantian berkala

b)

Usia pakai yang lebih lama dan waktu buka tutup katup lebih akurat

c)

Menggunakan mekanisme penengang otomatis dan dapat diganti dengan mudah

d)

Harga komponennya lebih ekonomis dan dapat dipakai dalam jangka waktu lama

e)

Tidak membutuhkan pelumasan berkala dan tidak membutuhkan penggantian komponen

3.

Timing belt yang kendor dapat mengakibatkan gigi "timing" loncat. Hal ini dapat berakibat ...

a)

Tenaga mesin meningkat pesat

b)

Proses pembakaran berlangsung lebih lama

c)

Waktu buka tutup katup tidak tepat

d)

Timing belt mudah putus

e)

Timing pulley aus tidak rata

4.

Untuk membedakan katup masuk dengan katup buang dapat dilihat pada diameter keduanya ...

a)

Diameter katup masuk dan katup buang sama besar

b)

Diameter katup masuk umumnya lebih besar dari pada katup buang

c)

Diameter katup buang umumnya lebih besar dari pada katup masuk

d)

Diameter katup masuk umumnya lebih kecil dari pada katup buang

e)

Jenis katup tidak dapat dibedakan dengan melihat diameternya

5.

Pabrikan sekarang sudah tidak lagi menggunakan baja untuk pembuatan blok silinder dan menggantinya dengan paduan aluminum, alasanya ...

a)

Lebih cepat melepas panas dan ringan

b)

Lebih kuat

c)

Tidak mudah karat

d)

Tahan panas

e)

Pembakaran maksimal

6.

Beberapa jenis ruang bakar yang sering digunakan pada mesin, kecuali ...

a)

Setengah bulat (hemispherical)

b)

Model baji (wedge)

c)

Model bak mandi (bathub)

d)

Model atap rumah (pent roof)

e)

Model cekung (squen)

7.

Yang berfungsi sebagai tempat berlangsungnya proses pembakaran adalah ...

a)

Blok silinder (cylinder blok)

b)

Kepala silinder (cylinder head)

c)

Torak (piston)

d)

Poros nok (camshaft)

e)

Roda Penerus (fly wheel)

8.

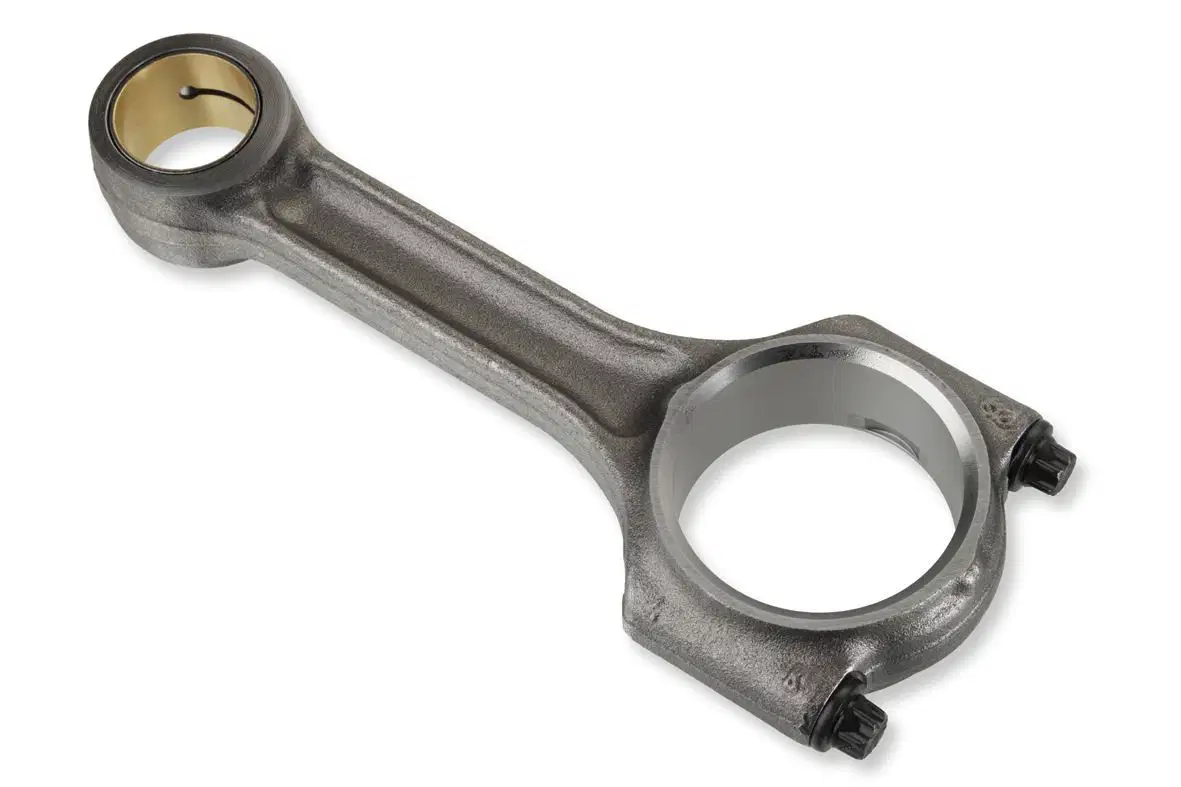

Gambar tersebut merupakan komponen yang menghubungkan piston ke poros engkol, yaitu ...

a)

Cylinder head

b)

Blok cylinder

c)

Conneting rod

d)

Camshaft

e)

Piston

9.

Pada sistem pelumasan kendaraan terdapat katup yang berfungsi untuk memungkinkan aliran oli pada mesin kendaraan tetap mengalir meskipun filter oli terjadi penyumbatan akibat banyaknya kotoran yang menutup bagian dari elemen filter oli. Komponen tersebut adalah ...

a)

Relief valve

b)

Katup by pass

c)

Regulating valve

d)

Vacuum valve

e)

Katup PCV

10.

Dibawah ini adalah fungsi sistem pelumasan kecuali ...

a)

Untuk melumasi bagian-bagian mesin yang bergesekan

b)

Untuk membantu meredam getaran mesin

c)

Untuk membantu pendinginan mesin

d)

Untuk mencegah terjadi karat pada komponen-komponen mesin

e)

Untuk memperbaiki mesin

11.

Komponen sistem pelumasan pada gambar tersebut adalah ...

a)

oil strainer

b)

oil pump

c)

oil filter

d)

oil line

e)

oil carter

12.

Komponen sistem pelumasan yang berfungsi untuk menghisap dan menekan minyak pelumas ke bagian-bagian mesin yang memerlukan pelumasan adalah ...

a)

Saluran oli

b)

Katup pengatur tekan

c)

Saringan oli

d)

Pompa oli

e)

Oli strainer

13.

Pada tabung oli terdapat tulisan SAE, apa yang dimaksud SAE tersebut ...

a)

Society of Automotive Engineers, suatu lembaga yang memberikan standard untuk viskositas dari oli

b)

Society of Automotive Engineers, suatu lembaga yang memberikan standard untuk kualitas dari oli berupa SH/CD

c)

Society of Automatic Engineers, suatu lembaga yang memberikan standard untuk viskositas dari oli

d)

Society of Automatic Engineers, suatu lembaga yang memberikan standard untuk kualitas dari oli berupa SH/CD

e)

Social of Automotive Engineers, suatu lembaga yang memberikan standard untuk viskositas dari oli

14.

Minyak  pelumas  SAE  10 W – 30  maksudnya adalah ...

a)

Minyak pelumas dengan kekentalan 10 s.d 30

b)

Minyak pelumas yang dapat digunakan pada suhu 100C s.d. 300C

c)

Minyak pelumas dengan  kwalitas rendah

d)

Minyak pelumas dengan kwalitas   10 point pada suhu –200C dan 30 point pada suhu 1000C

e)

Minyak pelumas mesin dengan kekentalan 10 pada suhu –200C dan kekentalan 30 pada suhu 1000C

15.

Apakah yang menyebabkan oli berwarna putih ...

a)

Oli bercampur bensin dan penyebabnya ring piston aus

b)

Oli bercampur air hal ini disebabkab karena terjadi kerusakan pada paking silinder head

c)

Oli bercampur air hal ini disebabkan karena terjadi keausan pada ring piston

d)

Oli bercampur kotoran dari mesin

e)

Oli sudah terlalu lama tidak diganti

16.

Aliran minyak pelumas  pelumasan pada mesin adalah ...

a)

Carter – filter – pompa – saluran pelumasan – komponen yang dilumasi – carter

b)

Carter – strainer – pompa – filter – saluran pelumasan – komponen yang dilumasi – carter

c)

Carter – pompa – saluran pelumasan – komponen yang dilumasi – filter – carter

d)

Carter – pompa – saringan – saluran – komponen – filter – carter

e)

Carter – pompa – Saringan – katup bypass – komponen - carter

17.

Sistem kelengkapam mesin yang berfungsi untuk menjaga agar mesin selalu bekerja pada temperatur idealnya adalah ...

a)

Sistem pendinginan

b)

Sistem bahan bakar

c)

Sistem pelumasan

d)

Sistem pengapian

e)

Sistem pengisian

18.

Komponen sistem pendinginan yang berfungsi untuk menampung air panas dari mesin dan melepaskan panas tersebut ke udara adalah ...

a)

Kipas pendingin

b)

Radiator

c)

Katup thermostat

d)

Mantel air

e)

Water pump

19.

Komponen sistem pendingin yang berfungsi untuk menaikkan titik didih air pendingin dengan cara menahan expansi air pada saat mesin bekerja adalah ...

a)

Radiator

b)

Reservoir tank

c)

Tutup radiator

d)

Katup vacum

e)

Katup thermostat

20.

Pada saat kendaraan berjalan, maka yang paling beperan untuk membantu proses pendinginan adalah ...

a)

Termostat dan radiator cup

b)

Reservoir tank dan water jacket

c)

Radiator dan Pompa air

d)

Kipas dan radiator

e)

water jacket dan termostat

21.

Aliran sistem pendingin mesin pada umumnya adalah ...

a)

Engine - thermostat - radiator - water pump - engine

b)

Engine - water pump - radiator - thermostat - engine

c)

Radiator - engine - water pump - thermostat - radiator

d)

Radiator - water jacket - thermostat - water pump – radiator

e)

Radiator – water pump – engine – thermostat – slang bypass – radiator

22.

Mengapa sistem pendingin selalu dianjurkan untuk menggunakan radiator coolant ...

a)

Untuk mengatur sistem pendinginan

b)

Untuk mengurangi titik didih air pendingin sehingga gejala over heating berkurang

c)

Radiator coolen dapat dipakai dalam jangka waktu yang lama

d)

Radiator coolant lebih baik karena buatan pabrik

e)

Untuk mencegah terjadi karat pada saluran sistem pendingin

23.

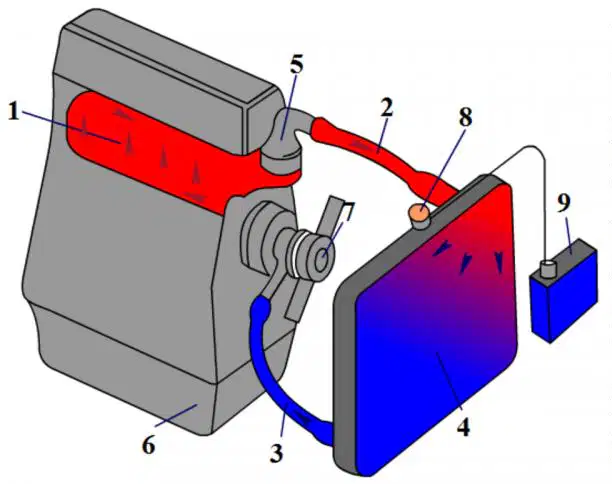

Komponen sistem pendinginan, water jacket dan thermostat ditunjukkan oleh nomor ...

a)

1 dan 2

b)

1 dan 5

c)

1 dan 2

d)

1 dan 3

e)

1 dan 4

24.

Recervoir tank berfungsi untuk ...

a)

Melepaskan panas air pendingin ke udara bebas

b)

Mensirkulasikan air pendingin

c)

Menampung sementara air pendingin

d)

Mendinginkan blok silinder

e)

Menghubungkan radiator dengan pompa air

25.

Di bawah ini yang bukan merupakan sifat dari bahan bakar bensin adalah ...

a)

Mudah menguap pada temperature normal

b)

Mempunyai titik nyala rendah

c)

Dapat melarutkan oli dan karet

d)

Sedikit meninggalkan carbon

e)

Mempunyai titik nyala tinggi

26.

Karburator mempunyai beberapa sistem di bawah ini, kecuali ...

a)

Sistem percepatan

b)

Sistem stasioner

c)

Sistem kecepatan tinggi

d)

Sistem tenaga

e)

Sistem penekanan

27.

Komponen sistem bahan bakar yang berfungsi untuk menampung uap bensin dari tangki bahan bakar dan dari ruang pelampung pada karburator, kemudian mengeluarkannya pada saat mesin hidup adalah ...

a)

Charcoal canister

b)

Ventury

c)

Anti dieseling

d)

Barel

e)

Dashpot

28.

Sistem bahan bakar bensin yang bekerja untuk menambah pasokan bahan bakar saat pedal gas diinjak secara tiba-tiba sehingga saluran udara menjadi lebih cepat adalah ...

a)

Sistem percepatan (acceleration system)

b)

Sistem tenaga (power system)

c)

Sistem kecepatan tinggi primer pada karburator (primary high speed system)

d)

Sistem kecepatan tinggi sekunder pada karburator (secondary high speed system)

e)

Sistem kecepatan rendah (low speed system)

29.

Sistem bahan bakar bensin yang bekerja untuk menambah pasokan bahan bakar saat kendaraan terbebani atau mendaki dan pada kecepatan tinggi adalah ...

a)

Sistem percepatan (acceleration system)

b)

Sistem tenaga (power system)

c)

Sistem kecepatan tinggi primer pada karburator (primary high speed system)

d)

Sistem kecepatan tinggi sekunder pada karburator (secondary high speed system)

e)

Sistem kecepatan rendah (low speed system)

30.

Untuk membantu proses atomisasi bensin agar mudah bercampur dengan udara merupakan fungsi ...

a)

Economizer jet

b)

Solenoide valve

c)

Slow jet

d)

Main jet

e)

Air bleeder

31.

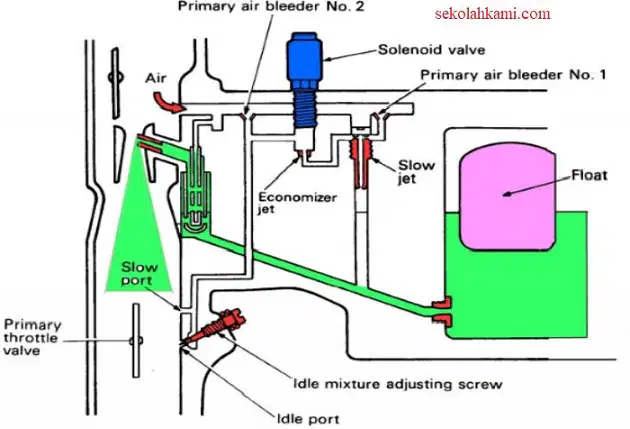

Aliran sistem bahan bakar pada gambar tersebut adalah sistem ...

a)

kecepatan stasioner

b)

kecepatan rendah

c)

kecepatan tinggi

d)

akselerasi

e)

tenaga

32.

Mobil Daihatsu Xenia menggunakan sistem injeksi tipe ...

a)

L-EFI

b)

D-EFI

c)

Konvensional

d)

TBI

e)

GDI

33.

Fungsi injektor pada sistem bahan bakar injeksi pada kendaraan adalah ...

a)

Mengalirkan bahan bakar ke ruang bakar

b)

Mendistribusikan bahan bakar ke ruang bakar

c)

Menyemprotkan bahan bakar ke ruang bakar yang berupa kabut

d)

Menyalurkan bahan bakar ke ruang bakar

e)

Memompa bahan bakar ke ruang bakar

34.

Fungsi pompa bahan bakar pada sistem injeksi adalah ...

a)

Meningkatkan tekanan bahan bakar yang sesuai menuju ECU

b)

Meningkatkan tekanan bahan bakar yang sesuai menuju MAP

c)

Meningkatkan tekanan bahan bakar yang sesuai menuju TPS

d)

Meningkatkan tekanan bahan bakar yang sesuai menuju sensor sistem injeksi

e)

Meningkatkan tekanan bahan bakar yang sesuai menuju injektor

35.

Komponen sistem EFI yang berfungsi untuk menerima sinyal dari sensor dan mengkalkulasi jumlah bahan bakar yang disemprotkan adalah ...

a)

MAP

b)

IATS

c)

TPS

d)

ECU

e)

Injektor

36.

Fungsi Manifold absolute pressure pada sistem injeksi bahan bakar adalah ...

a)

Memberikan sinyal ke elektronik control unit tentang pembukaan throttle/katup gas

b)

Memberikan sinyal ke elektronik control unit tentang tekanan intake manifold

c)

Memberikan sinyal ke elektronik control unit tentang tekanan udara yang masuk ke ruang bakar

d)

Memberikan sinyal ke elektronik control unit tentang suhu mesin

e)

Memberikan sinyal ke elektronik control unit tentang kemiringan kendaraan terhadap jalan

37.

Fungsi sensor TPS pada sistem injeksi bahan bakar adalah ...

a)

Memberikan sinyal ke elektronik control unit tentang pembukaan throttle/katup gas

b)

Memberikan sinyal ke elektronik control unit tentang tekanan intake manifoul

c)

Memberikan sinyal ke elektronik control unit tentang suhu udara yang masuk ke ruang bakar

d)

Memberikan sinyal ke elektronik control unit tentang suhu oli mesin

e)

Memberikan sinyal ke elektronik control unit tentang kemiringan kendaraan terhadap jalan

38.

Sensor pada sistem EFI yang berfungsi untuk mendeteksi suhu pada air pendingin adalah ...

a)

Oil temperature sensor

b)

Air temperature sensor

c)

Water temperature sensor

d)

Throttle position sensor

e)

Injector

39.

Sistem pada kendaraan yang berfungsi untuk mensuplay bahan bakar dengan udara dan mengaturnya secara elektronik adalah sistem ...

a)

Konvensional

b)

Karburator

c)

EFI

d)

Pendingin

e)

Bahan bakar

40.

Salah satu aktuator pada sistem EFI pada gambar tersebut adalah ...

a)

Idle speed

b)

ECU

c)

Injektor

d)

Klep

e)

Busi

Similar Resources on Wayground

Jaringan

40 questions

Jaringan

quiz

Worksheet

•

11th Grade

BUBUT KELAS XI SEMESTER 1 UAS

40 questions

BUBUT KELAS XI SEMESTER 1 UAS

quiz

Worksheet

•

11th Grade

QUIZ KD 3.10 DAN KD 3.11

39 questions

QUIZ KD 3.10 DAN KD 3.11

quiz

Worksheet

•

11th Grade

Teknik Body Repair Sepeda Motor XI

40 questions

Teknik Body Repair Sepeda Motor XI

quiz

Worksheet

•

11th Grade

COMPUTER SYSTEM (SYSTEM BACK-UP) SET 2

40 questions

COMPUTER SYSTEM (SYSTEM BACK-UP) SET 2

quiz

Worksheet

•

1st Grade - Professio...

PN TRIAL SPM JUJ #2 2018

40 questions

PN TRIAL SPM JUJ #2 2018

quiz

Worksheet

•

11th Grade

Teknik Pemesinan Bubut XI

40 questions

Teknik Pemesinan Bubut XI

quiz

Worksheet

•

11th Grade

latihan5

35 questions

latihan5

quiz

Worksheet

•

11th Grade
