WorksheetsQA PLC 2023
Total questions: 49
Worksheet time: 3hrs 4mins
Q1. Si d'autres conduits (électricité, plomberie...) doivent être implantés dans la dalle, il faut recouvrir ces tubes en procédant à une remise à niveau du sol avant la mise en œuvre du plancher chauffant. Comment s'appelle cette opération ?
raboutage
ravoirage
araser
encastrement
Q2. Quel est le principal mode de transmission d'énergie dominant d'un plancher chauffant ?
Convection
conduction
rayonnement
Q3*. Quel est le lot qui ne sera pas réalisé par le chauffagiste sur l'installation d'un plancher chauffant ?
(a)
Q4*. indiquez dans l'ordre de lecture les différents corps (lettre) de métier qui interviennent, ou sont impactés, par la mise en œuvre d'un plancher chauffant.
(exemple BDH (a) )
Q5*. Classez les opérations dans l'ordre chronologique (de la première opération, à la dernière).
(a)
Q6*. Choisissez l'image dont les cotes correspondent aux normes imposées par le DTU pour une dalle de répartition sans joint de fractionnement.
(a)
Q7*. Veuillez indiquer les lettres correspondant aux éléments repérés par un point rouge.
(a)
Q8. L'isolant périphérique peut être conditionné en 25 ou 50 mètres mais quelle est son épaisseur minimum imposée par le DTU ? L'unité de la réponse est en millimètre,
3
5
7
10
Q9. Quel est le rôle primordial de l'isolant de dalle ?
Réduire la conduction thermique vers le bas.
Support de canalisations.
Isolation phonique vers le bas.
Eviter la pénétration de laitance de ciment vers la dalle support.
Q10. Quelle(s) fonction(s) remplit la couche de protection appelée également "film par vapeur" ?
Constituer une barrière anti-humidité.
Eviter la pénétration de laitance de ciment entre les plaques.
Protéger la couche isolante contre les piétinements lors des manoeuvres.
Q11*. Indiquez le nom des éléments correspondant des lettres qui correspondent du collecteur.
(a)

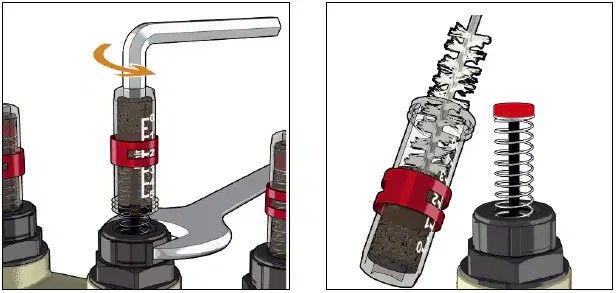

Q12. À quoi sert l'élément représenté ci-contre ?
À mesurer la température du fluide retour dans chaque boucle
À vérifier l'opacité de l'eau pour savoir s'il est nécessaire de traiter l'installation
À régler le débit d'eau qui passe dans chaque boucle
À vérifier la pression d'eau dans chaque boucle
Q13. Parmi les propositions suivantes choisissez les affirmations qui vous semblent exactes.
Il y a au maximum un circuit par pièce.
Un des collecteurs est équipé de robinets d'équilibrage.
La matière du collecteur est uniquement le laiton.
Il est inutile d'installer un purgeur automatique sur le collecteur du bas.
Il est possible de réguler pièce par pièce en installant des moteurs sur les robinets d'arrêt.
Q14. Le tube PER utilisé en plancher chauffant est-il gainé ?
oui
non
Q15. Dans la chape ou dalle de répartition, le technicien doit rajouter un adjuvant, pour quelle raison ?
Alléger la chape pour exercer moins de pression sur l'isolant.
Augmenter la fluidité pour que la chape soit "auto-nivelante".
Augmenter la fluidité pour optimiser la répartition de la chape et chasser l'air du béton.
Q16*. Quel système de pose évite le rajout d'un treillis anti-retrait ?
A
B
C
Q17. La pose du plancher chauffant peut se faire lorsque les conditions suivantes sont réunies :
Maison hors d'eau, hors d'air et doublage en place.
Maison hors d'eau, hors d'air, cloisons et doublage en place.
Maison hors d'eau et cloisons en place.
Maison hors d'eau, cloisons et chaufferie en place.
Maison hors d'eau, hors d'air, doublage et chaufferie en place.
Q18. Le croisement des tubes lors de la mise en oeuvre du plancher chauffant est-il toléré ?
Oui
Non
Q19*. Quelle est l'illustration où sont indiquées les bonnes attributions des lots ?
A
B
C
Q20. Les plots des plaques à plots sont destinés à :
Favoriser les échanges thermiques
Rigidifier les plaques
Maintenir le tube en place
Diminuer le volume de l'enrobage
Éviter la pose du treillis anti-retrait
Q21. Cocher la ou les propositions exactes concernant la pose des collecteurs pour plancher chauffant
Ils doivent être posés encastrés
Ils sont placés de préférence à côté de la chaudière
Il y a un collecteur départ et un collecteur retour
Les collecteurs sont toujours placés plus hauts que les circuits de tubes
On évite de placer des purgeurs d'air sur les collecteurs
Q22. En général, à quelle hauteur doit être fixé le collecteur retour par rapport au sol brut ?Indiquer la valeur en centimètres, uniquement par un chiffre (sans l'unité).
(a)
Q23. Les collecteurs qui alimentent les réseaux d'un étage peuvent-ils être implantés en dessous de cet étage ?
oui
non
Q24*. Quelles sont les illustrations où sont respectées, selon les règles de l'art, les associations de pose entre l'isolant périphérique et l'isolant de dalle ?
A
B
C
D
Q25. Une fois la préparation du sol achevée, quel est le premier composant du plancher chauffant que l'on doit installer, dans le cas d'un isolant de dalle en une seule couche ?
l'isolant de dalle
e treillis anti-retrait
l'isolant périphérique
Le revêtement de sol
Le tube PER
Q26*. Identifier les différents modes d'assemblages des plaques isolantes.
Bouvetage et rainurage
Tenon et mortaise
Recouvrement
Q27*. Identifier les différents modes d'assemblages des plaques isolantes.
Bouvetage et rainurage
Tenon et mortaise
Recouvrement
Q28*. Identifier les différents modes d'assemblages des plaques isolantes.
Bouvetage et rainurage
Tenon et mortaise
Recouvrement
Q29*. Parmi ces 3 schémas proposés, choisir celui qui semble le plus adapté pour la pose des plaques.
A
B
C
Q30. Dans quel cas doit-on poser un film pare-vapeur?
Si la pièce est humide
Quand les plaques sont posées bord à bord
Dans tous les cas
Q31*. Quelle photo illustre la pose du tube dans sa phase retour ?
A
B
Q32*. En fonction de la configuration de la pièce, choisir le schéma de pose des tubes qui semble le plus adapté,
A
B
C
Q33*. Parmi les propositions suivantes quelles indications doit comporter le plan de pose des circuits hydrauliques plancher chauffants, fourni par le bureau d'étude ?
(a)
Q34. En cas de dégradation accidentelle du tube PER d'un circuit de plancher chauffant lors de la pose :
On peut couper la partie abimée et la remplacer par un tube neuf en le raccordant avec des raccords mécaniques
On peut couper la partie abimée et la remplacer par un tube neuf en le raccordant par soudage avec un appareil spécifique
L'ensemble du tube PER du circuit doit être remplacé.
Q35*. Indiquez les propositions exactes concernant la mise en œuvre du tube PER pour un plancher chauffant.
(a)
Q36. Quelle distance doit-il y avoir entre un tube PER et une cloison ou un mur intérieur ?Indiquer la valeur en centimètres, uniquement par un chiffre (sans l'unité).
(a)
Q37*. Quelle est la pression d'essais à respecter avant le coulage de la dalle ?
(a)
Q38. La mise en eau et les essais de pression doivent être réalisés :(cochez la bonne proposition)
Avant le coulage de la dalle
Après le coulage de la dalle
Après le séchage de la dalle
Q39. Quand considère-t-on qu'un circuit est rincé ?
Lorsqu'on a fait circuler 1 fois le volume d'eau du circuit.
Lorsqu'on a fait circuler 2 fois le volume d'eau du circuit.
Lorsqu'on a fait circuler 3 fois le volume d'eau du circuit.
Lorsqu'on a fait circuler 4 fois le volume d'eau du circuit.
Q40. Avant toute mise en chauffe, quelle est le délai minimum d'attente (en jours) après la réalisation de la dalle d'enrobage pour une chape de type "mortier traditionnel" ?
7
14
21
dès que le dessus est dur
Q41. Dans quel cas faut-il poser un treillis métallique anti-retrait ?
Quand la chape d'enrobage est dite "fluide" ou "liquide"
Quand la chape d'enrobage est dite "traditionnelle"
Dans tous les cas
Q42. À quoi sert le treillis métallique anti-retrait ?
À renforcer la dalle support
À fixer le tube PER
À éviter la formation de fissures
À favoriser les échanges thermiques
À relier le plancher à la terre
Q43. Dans quels cas est-il possible de ne pas installer de treillis anti-retrait ?
Dans le cas d'un mode de pose des tubes sur treillis métallique double.
Dans le cas d'utilisation du procédé appelé "chape liquide".
Si l'épaisseur de la chape ne dépasse pas 30 mm.
Si des fibres sont mélangées au béton d'enrobage.
Q44. La première mise en chauffe commence avec un fluide d'une température de fluide comprise entre :
15 et 20 °C
20 et 25 °C
25 et 28 °C
28 et 33 °C
Q45. Avant toute mise en chauffe, quelle est le délai minimum d'attente (en jours) après la réalisation de la dalle d'enrobage pour une chape de type anhydride (appelée aussi chape liquide ou fluide) ? (n'inscrire que le nombre)
(a)
Q46*. Choisissez le schéma qui respecte les règles de fonctionnement ainsi que les règles de sécurité :
A
B
C
D
Q47. Quelle est la valeur limite de la température de surface d'un plancher chauffant ? Indiquer la valeur en degrés, uniquement par un chiffre (sans l'unité).
(a)
Q48. Quelle est la température maximum du fluide autorisée pour réguler un plancher chauffant ?Indiquez la valeur en degrés, uniquement par un chiffre (sans l'unité)
(a)
Q49. A partir de quelle température l'aquastat de sécurité pour un plancher chauffant se déclenche-t-il ?Indiquez la valeur en degrés, uniquement par un chiffre (sans l'unité)
(a)
