Worksheetselectricidad 1
Total questions: 29
Worksheet time: 21mins

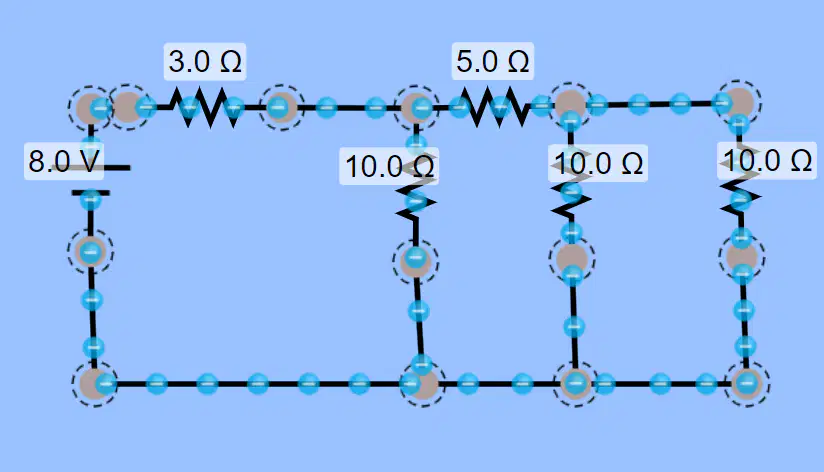

La imagen corresponde a:
Circuito mixto
Circuito en paralelo
Circuito en serie
Ninguna de las anteriores
Según la figura, la resistencia total del circuito es...
4 ohm
14 ohm
5 ohm
18 ohm
La figura representa a un circuito en ...
Serie
Mixto
Paralelo
Ninguna de las anteriores
este circuito es un circuito....
En serie porque tiene una serie de ampolletas
En paralelo
En paralelo y en serie a la vez
En serie
Calcula la intensidad de corriente que circula por este circuito
1,5 A
6 A
150 A
0.6 A
un voltaje de 120 V genera una caída a través de dos resistencias conectadas en serie, si la caída de voltaje en R1 es de 30V cual es la Caída de voltaje a través de R2?
80
40
100
90
según la Ley de OHM, la resistencia total en el circuito es igual a
la suma de todas las corrientes
la suma de las caídas de voltaje
la suma de todas las resistencias
la suma de todas las potencias
¿Qué es la resistencia eléctrica?
La propiedad de un material de permitir el flujo de electrones a través de él.
La propiedad de un material de bloquear completamente el flujo de electrones a través de él.
La capacidad de un conductor para almacenar energía eléctrica.
La oposición que ofrece un material al flujo de corriente eléctrica a través de él.
¿Qué establece la Ley de Ohm?
La relación entre la corriente eléctrica y la resistencia eléctrica de un circuito.
La relación entre la tensión eléctrica y la resistencia eléctrica de un circuito.
Es la relación entre tensión, corriente y resistencia en un circuito eléctrico.
La relación entre la intensidad luminosa y la corriente eléctrica en un circuito.
¿El símbolo de la resistencia varia según el País o región?
TRUE
FALSE
¿Cuál de las siguientes afirmaciones es cierta para una combinación de resistores en serie?
La resistencia total es menor que la resistencia más pequeña.
La resistencia total es mayor que la resistencia más grande.
La resistencia total es igual a la suma de las resistencias individuales.
La resistencia total es igual a la resistencia más pequeña.
¿Cuál de las siguientes afirmaciones es cierta para una combinación de resistores en paralelo?
La resistencia total es igual a la suma de las resistencias individuales.
La resistencia total es menor que la resistencia más pequeña.
La resistencia total es mayor que la resistencia más grande.
La diferencia de potencial o voltaje es la misma para todas las resistencias
¿Cuál es el símbolo de la fuente de energía?
¿Cuál de estos operadores es una fuente de energía?
La figura representa un circuito en ...
Serie
Paralelo
Mixto
Ninguna de las anteriores
identifique la ley de ohm
V = I x R
V = L x T
V = D / T
R = I x v
Si por una resistencia de 10 ohmios esta circulando una corriente de 2 amperios, calcula el voltaje al que esta conectado dicha resistencia.
20 voltios
40 voltios
100 voltios
5 voltios.
Si por una resistencia de 20 ohmios esta circulando una corriente de 5 amperios, calcula el voltaje al que esta conectado dicha resistencia.
20 voltios
40 voltios
100 voltios
5 voltios.
si se conecta una resistencia de 12 ohms a un voltaje de 24 voltios, calcula la intensidad de corriente que circula por dicha resistencia.
1 ampere
2 amperes
3 amperes
5 amperes
Según la figura, la intensidad de la corriente del circuito es...
25/5 A
1/5 A
5 A
En realidad ese circuito no tiene intensidad
Según la figura, la resistencia total del circuito es...
4 ohm
14 ohm
5 ohm
18 ohm
¿Cuál es la corriente total del anterior circuito?
1v
1A
8v
8A
¿Cuáles son los respectivos voltajes de R1 y R2?
8v, 4v
1v, 1v
4v, 4v
8v, 8v
¿Cuál es la Resistencia Total del circuito?
10 ohm.
8 ohm.
5 ohm.
3 ohm.
Si se sabe que en este circuito electrico Vf=12V, R1=6Ω, R2=3Ω, R3=2Ω. El valor de la corriente total y la resistencia equivalente del circuito será:
12 A y 1Ω
1,1 A y 11Ω
2 A y 11 Ω
2 A y 1Ω
Si se sabe que en este circuito electrico Vf=16 V, R1=10Ω, R2=12Ω, R3=10Ω. El valor de la corriente total y la resistencia equivalente del circuito será
5 A y 16Ω
0,5 A y 32Ω
0,5 A y 16Ω
5 A y 32Ω
Si se sabe que en este circuito electrico Vf=16 V, R1=10Ω, R2=12Ω, R3=10Ω. El valor del voltaje en la resistencia 3 (R3)
5 V
50 V
16 V
8 V
Si se sabe que en este circuito eléctrico EL VOLTAJE en la resistencia 1, es decir VR1=10V, R1=10Ω, R2=12Ω, R3=10Ω. El valor del voltaje de la fuente será:
32 V
16 V
10 V
6 V
Según la ley de Ohm, a mayor valor de tensión en un circuito eléctrico, mayor valor de:
Resistencia
Impedancia
Corriente
Frecuencia
