Worksheetsoverhaul transmisi scania
Total questions: 40
Worksheet time: 20mins
Pada saat melepas auxilary transmission terhadap gearbox,ada beberapa mounting bolt dan juga guide pin...yang ditanyakan tool yang digunakan untuk melepas guide pin adalah : ....
Pusher tool
Impact ¾
Open end wrench
Impact drift
Transmission yang dilengkapi dengan synchronizer ring yang bertujuan untuk mempermudah mesh pada saat memindahkan kecepatan adalah transmission type : .........
Synchromesh transmission
Direct drive transmission
Mesh transmission
Over drive transmission
Pada transmission dimana pada speed tertinggi, gear ratio bila didapatkan perbandingan antara putaran input lebih kecil dari output disebut :...
Direct drive transmission
Over running transmission
Over drive transmission
Over speed transmission
Urutan dari Remove all shaft gearbox transmission dibawah ini yang benar adalah :.....
Input shaft – main shaft – reverse gear shaft – lay shaft
Input shaft – main shaft – lay shaft – reverse gear shaft
Main shaft – input shaft – reverse gear shaft – lay shaft
Main shaft – input shaft – lay shaft - reverse gear shaft
Sedang pada transmission dimana perbandingan putaran input dan output sama disebut type : .....
Direct drive transmission
Under drive transmission
Over drive transmission
Input drive transmission
Transmission dengan pasangan gearnya telah saling berhubungan akan tetapi tidak terjadi perpindahan tenaga dari shaft satu ke shaft lainnya, type ini disebut : ...
Sliding mesh transmission
Non constant mesh transmission
Constant mesh transmission
Synchro mesh transmission
Shaft yang berfungsi sebagai perantara dari input shaft dan di teruskan ke main shaft melalui gear transmission adalah : ....
Main shaft
Input shaft
Lay shaft
Output shaft
Gear untuk merubah perbedaan ratio yang sangat besar adalah : ......
Spliter gear
Range auxilary gear
Drop gear
Synchro gear
Gambar disamping adalah menunjukan measurement pada componet :....
Split gear
Driver plate
Plate
. Driver
Pengukuran latch cone / synchromesh dan cone dengan menggunakan : ......
Jangka sorong
Dial gauge
Filler gauge
Mistar
Selain main shaft axial clearance, adjustment shaft yang lain adalah :.......
Main shaft
Input shaft
Lay shaft
Reverse shaft
Pemasangan inner bearing terhadap main shaft menggunakan metode :......
Press fit
Honning
Shrinking fit
Sliding
Shaft yang berfungsi sebagai penghantar putaran dari engine diteruskan ke gear dan shaft yang lainnya adalah :......
Input shaft
Lay shaft
Main shaft
Output shaft
Jika pada output main shaft transmission yang berfungsi sebagai input ke auxilary gear box adalah sun gearnya maka range pada posisi adalah :....
Low range
High range
Speed 1,2,3
a,b,c salah
Yang berfungsi untuk menghentikan gaya inertia saat clutch dis-engage dan untuk mempermudah perpindahan gigi pada transmission scania adalah : .......
Synchromesh cone dan latch cone
Synchromesh cone dan driver
Latch cone dan cone
Cone dan sleeve
Shaft yang berfungsi sebagai penghantar putaran engine untuk di teruskan ke gear dan shaft yang lainnya adalah :......
Lay shaft
Main shaft
Input shaft
Output shaf
Pada output main shaft terdapat screw plug, apa fungsinya :.....
Plug oil transmission
Plug block
.Screw
Nozle lubricating for auxilary transmission gear
Yang di maksud dengan shift down adalah :.....
Perpindahan speed transmission dari posisi gear low ke high
Perpindahan speed transmission dari speed gear tinggi ke speed gear rendah
.Peristiwa perpindahan speed
Benar semua
Tool yang digunakan untuk mengukur clearance pada high spliter gear wheel, yang sebelumnya shaft di press 10 – 20 kN dengan menggunakan : ....
Dial gauge
Filler gauge
Convex scale
Push pull scale
Untuk melepas front bearing pada lay shaft menggunakan tool :.....
Bearing heater
Bearing extractor
Bearing cleaner
Jawaban a,b,c salah
Pada output transmission terdapat beberapa sensor,antara lain, kecuali :....
Road speed sensor
Overrevving protection sensor
Vehicle speed
Speed limit sensor
Pada saat melakukan pembongkaran synchromeh , apa yang perlu di perhatikan :.....
Boleh menukar antar part synchromesh satu dengan lainnya
Boleh ditukar asal sama barangnya
Menandai atau memisahkan dengan synchromesh yang lain agar tidak tertukar
Sembarang aja
Pengukuran main shaft axial clearance bertujuan untuk ;.....
Untuk mencari bearing clearance pada main shaft karena menggunakan tapper roller bearing
Untuk mencari clearance shaft dengan housing main gearbox transmission
Untuk mencari clearance antar gear dan housing
Mengikuti shop manual

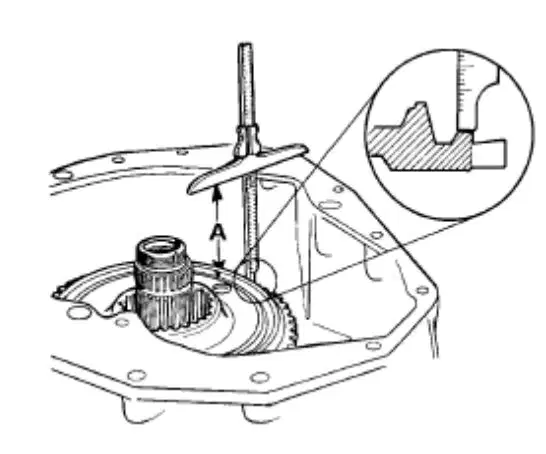

Dari gambar di samping pengukuran A=111.75 – 112.25 mm, apa tujuannya : .....
Mengikuti shop manual
Untuk menyesuaikan jarak dengan latch cone auxilary supaya high / low range bisa berfungsi
Untuk melihat berapa jauh stroke dari auxilary transmission
Jawaban a dan c benar
Perhitungan gear ratio pada transmisi adalah : .....
GR = ∑ gigi output : ∑ gigi input
GR = ∑ gigi input : ∑ gigi output
GR = Ƞ input : Ƞ output
GR = Ƞ output : Ƞ input
Jika coupling cone/synchromesh cone output main transmission aus, apa yang terjadi : .....
Range speed transmission tidak bisa low
Range speed transmission tidak bisa high
Spliter tidak bisa low
Spliter tidak bisa high
Problem pada opticruise transmission, pada dasarnya dapat di golongkan dari systemnya, kecuali : ...
Mechanical system
Air system
Protecting system
Electric system

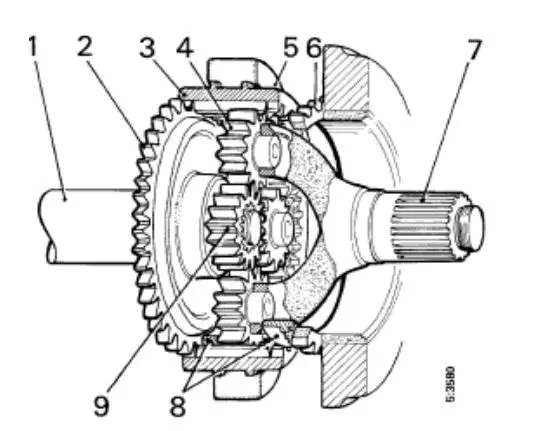

Dari gambar disamping jika terjadi problem pada component nomor 2, apa yang terjadi : .....
Speed tidak bisa mundur
Speed tidak bisa high range
Speed tidak bisa low range
Speed transmissi tidak bisa high spliter
Oil pump gear box GRSO925 digerakkan secara langsung oleh
Input Shaft
Lay Shaft
Main Shaft
Output Shaft
Preload sangat menentukan life time komponent powertrain,tujuan adanya preload adalah.....
Memperingan putaran power train
Mengurangi beban bearing dan shaft
Memberikan clearence lubricating
Memperkecil axial load pada bearing
Triple syncronmesh digunakan pada gear box untuk posisi...
Spliter gear
1 st gear
Crawler gear
Reverse gear
System pelumasan pada transmision GR 905 adalah...
Splas system
Spray system
Pumped system
Splash and Pumped system
Type clucth yang terpasang pada SCANIA P360 adalah:....
K432 33
K432 48
K423 33
K423 48
Pada type clucth K332 48, arti dari K menunjukkan:...
Clucth Disc
Double clucth
Clucth dry type
Clucth dual type
Komponen yang berfungsi untuk mengatur aliran udara bertekanan menuju ke lateral stroke adalah : .....
Valve block V111
Valve block V112
Valve block V113
Valve block V114
Berapa standart resistance dari valve block V112 pada transmision GRSO925 ......
63.5Ω pada 20° C
15.7 Ω pada 30° C
15.7 Ω pada 20° C
63.5 Ω pada 30° C
Pada saat terjadi trouble transmision tidak mau shift up,muncul error sensor T108,berapa standart resistance sensor T106 tersebut...
63.5Ω pada 20° C
50.5Ω pada 20° C
15.5Ω pada 20° C
15,7Ω pada 20° C
Transmission scania P360 GRSO905 mempunyai berapa perpindahan speed Foward : .....
14 speed
12 speed
16 speed
18 speed
Fungsi netral position valve pada fork gear shift housing adalah : ......
Mengarahkan air pressure ke spliter cylinder
Mengarahkan air suply ke range cylinder
Menyuply dan menghentikan air flow ke spliter cylinder pada saat lever transmission netral
Menyuply dan menghentikan air flow ke range cylinder pada saat lever transmission netral
Tool yang digunakan untuk mengukur clearance pada high spliter gear wheel, yang sebelumnya shaft di press 10 – 20 kN dengan menggunakan :
Dial gauge
Filler gauge
Convex scale
Push pull scale
