WorksheetsPenerapan Rangkaian Elektronika 1
Total questions: 33
Worksheet time: 25mins
Berikut ini yang merupakan gerbang logika dasar adalah ….
AND, OR, NOT
NAND, NOR, NOT
XOR dan NOR
AND, OR, NOT, XOR
NOT, OR, NOR
Berikut ini yang merupakan gerbang logika kombinasi adalah ….
AND, OR, NOT
NAND, NOR, XOR, XNOR
XOR dan NOR
AND, OR, NOT, XOR
NOT, OR, NOR
Sebuah tabel kebenaran gerbang logika kombinasi ditunjukkan oleh gambar berikut : Gerbang logika yang dimaksud adalah …
AND
NAND
XOR
XNOR
OR
Sebuah tabel kebenaran gerbang logika kombinasi ditunjukkan oleh gambar berikut : Gerbang logika yang dimaksud adalah …
AND
NAND
XNOR
XOR
OR
Perhatikan data sheet rangkaian dalam IC 7432. Hasil yang didapat jika IC masih dalam kondisi bagus adalah
Jika kaki 1 dan 2 berlogika tinggi maka LED pada kaki 3 padam
Jika kaki 12 dan 13 berlogika tinggi maka LED pada kaki 11 padam
Jika kaki 4 dan 5 berlogika tinggi maka LED pada kaki 6 menyala
Jika kaki 9 dan 10 berlogika rendah maka LED pada kaki 8 menyala
Jika kaki 1 dan 2 berlogika rendah maka LED pada kaki 3 menyala
Keluaran pada kaki 11, 8, 3, dan 7 akan menghasilkan logika rendah jika kedua inputnya
berbeda
Sama
Tinggi
Rendah
Tidak pernah terjadi
Simbol gerbang logika ....
NAND
OR
NOR
AND
XOR
Ciri khas penguat inverting amplifier adalah beda fasa output rangkaian sebesar …
0°
90°
180°
270°
360°
Perhatikan gambar berikut! jika Rf = 100Ω, Rf=10K, dan amplifier diberi masukan 0,1 Volt maka tegangan keluaran sebesar…
5 Volt
10 Volt
20 Volt
100 Volt
200 Volt
Rangkaian penguat selisih operational amplifier berfungsi ….
menjumlahkan 2 sinyal masukan
memperkuat selisih output dan input
menguatkan input inverting
menguatkan input non inverting
memperkuat sinyal selisih antara masukan satu dan dua
Jika Pi adalah daya input sebuah rangkaian Op Amp dan Po adalah daya output Op Amp, maka penguatan daya dalam dB dapat dihitung dengan rumus ….
10 log (Pi/Po)
10 log (Po/Pi)
20 log (Po/Pi)
20 log (P1/P0)
Log (Po/Pi)
Secara ideal sebuah Op Amp memiliki hambatan masukan tak berhingga dan hambatan keluaran mendekati nol, serta penguatan pada mode loop terbuka mencapai …
0
1
10
1000
hampir tak berhingga
Transduser yang digunakan dalam sistem tata suara adalah …
Loudspeaker
Amplifier
Mixer
Sound level meter
Equalizer
Sensor suara adalah sensor yang cara kerjanya merubah besaran suara menjadi besaran listrik, dan dipasaran sudah begitu luas penggunaannya. Komponen yang termasuk dalam Sensor suara yaitu…
Resistor
mic kondenser
Kapasitor
sound producer
inductor
Untuk mendeteksi suhu dalam beberapa peralatan listrik dan elektronik digunakan sensor ….
LDR
Piezoelektrik
Thermistor
Proximity
Motor
Perhatikan gambar rangkaian berikut ini: LED akan menyala apabila
Transistor Saturasi
tidak AKAN bisa menyala
LDR disorot cahaya
LDR tidak terkena cahaya
sumber tegangan >19V
Dalam kondisi gelap resistansi LDR dalam rangkaian seakan memutus arus yang lewat karena tahanannya …
0 Ω - 150Ω
Kecil sekali
Tetap
Selalu berubah
Besar sekali mencapai 10 MΩ
Sebuah sensor suhu LM35 dapat mendeteksi kenaikan suhu setiap 10mV/1 derajat Celcius. Apabila sensor tersebut didekatkan pada sebuah lilin yang menyala dengan kisaran panas 50 derajat Celcius, berapakah tegangan output pada sensor tersebut?
0,5 Volt
0,8 Volt
1 Volt
2,5 Volt
5 Volt
Dari datasheet sensor suhu LM35 didapatkan koefiesien sebesar 10mV/°C. Batas maksimal keluaran sensor adalah 1,5 Volt yang dicapai pada suhu …. derajat Celcius
50
75
100
125
150
Komponen berikut ini yang tidak dapat digunakan sebagai sensor panas adalah ….
Thermostat
NTC
PTC
RTD
Potensiometer
Sensor suhu yang digunakan dalam perangkat rice cooker dan magic com adalah …
Thermostat
NTC
PTC
RTD
Infra red
Untuk mendeteksi jarak suatu obyek kita bisa menggunakan sensor berikut, kecuali….
Ultrasonic
RTD
Pasangan Photodioda - LED
Infra red
Proximity sensor

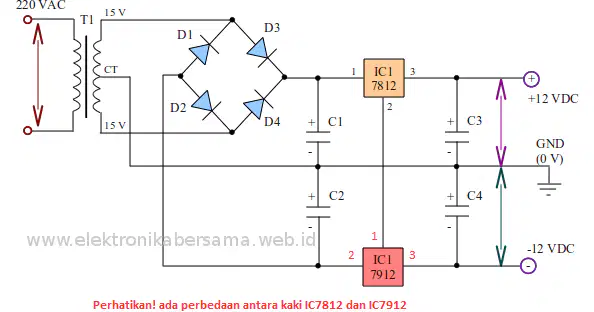

Perhatikan gambar berikut: Fungsi komponen D1, D2, D3, dan D4 pada rangkaian tersebut sebagai ….
Penyearah
Filter
Regulator
Penguat arus
Menurunkan tegangan AC
Perhatikan gambar berikut: Fungsi komponen C1 dan C2 pada rangkaian tersebut sebagai ….
Penyearah
Filter
Regulator
Penguat arus
Menurunkan tegangan AC
Perhatikan gambar berikut: Fungsi komponen IC1 pada rangkaian tersebut sebagai ….
Penyearah agar tegangan yang dihasilkan DC
Filter gelombang AC agar menjadi DC sempurna
IC regulator yang menghasilkan tegangan keluaran +
IC regulator yang menghasilkan tegangan keluaran -
Penguat arus agar bisa menghasilkan daya besar
Perhatikan gambar berikut: 4 dioda yaitu D1, D2, D3 dan D4, dapat diganti dengan sebuah komponen yaitu …
Dioda zener
Dioda Switching
Dioda jembatan
Dioda foto
TRIAC
IC regulator 7912 menghasilkan tegangan keluaran konstan yaitu …
7 Volt
9 Volt
+ 12 Volt
- 12 Volt
0 Volt
IC regulator 7805 menghasilkan tegangan keluaran konstan yaitu …
+ 5 Volt
- 5 Volt
+ 7 Volt
9 Volt
- 9 Volt
Pembuatan catu daya simetris ±12 Volt menggunakan IC regulator membutuhlkan trafo jenis ….
Auto
Standar
CT
Gatchun
Step down
Perhatikan gambar berikut : Fungsi komponen transistor yang ditunjukkan dengan kode Q1 adalah sebagai …
Penyearah
Filter
Grounding
Penstabil tegangan
Penguat arus
Perhatikan gambar berikut : Gambar tersebut adalah sebuah catu daya jenis ….
Linier
Teregulasi
SMPS
Simetris
Penguat arus
SMPS (Switched Mode Power Supplies) terkenal praktis dan ringan karena tidak menggunakan transformator inti besi yang biasa digunakan pada regulator linier. Penerapan SMPS pada rangkaian audio amplifier dapat kita temukan pada amplifier kelas …
A
B
AB
D
T
Sensor induktif proximity dalah Sensor Jarak yang digunakan untuk mendeteksi keberadaan ...
Logam
Plastik
Kertas
Orang
Logam dan non logam (semua benda)
