Worksheetsteste automação
Total questions: 10
Worksheet time: 6mins
A imagem representa um dispositivo pneumático, qual?
cilindro
válvula direcional
escape rápido
atuador
A imagem representa?
válvula alternadora elemento OU
válvula alternadora elemento E
unidade de conservação
válvula direcional
Qual a resposta correta?
atuador
cilindro
unidade de conservação
válvula ou
O que é pneumática?
é um aumento de pressão exercido num determinado ponto de um líquido ideal se transmite integralmente aos demais pontos desse líquido e às paredes do recipiente em que ele está contido
É o estudo dos fluidos incompressíveis em repouso ou em movimento (em especial a água), visando particularmente a sua aplicação em engenharia.
É o estudo da lei de Ohms
É o estudo dos movimentos e fenômenos dos gases
Que tipo de bomba hidráulica a imagem representa?
bomba de pistão
bomba de palhetas
bomba de engrenagem
bomba de lóbulos

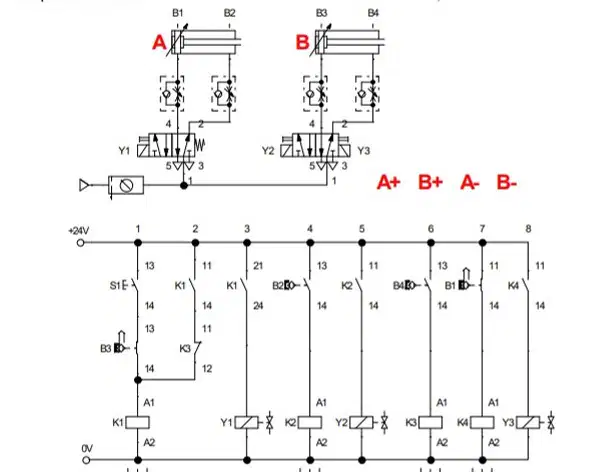

Em que momento o relé k2 é acionado?
Quando apertar S1
Quando ligar B2
Quando ligar B3
Quando ligar K1
Quando y1 for acionado, qual será o comportamento do circuito eletropneumático?
O cilindro irá recuar
O cilindro irá permanecer parado
O cilindro irá avançar
O cilindro irá avançar até a metade do seu curso
Em que momento H1 é ligado?
Quando somente S4 for ligado
Quando somente S4 e S3 for ligado
Quando somente S4 e S1 for ligado
Quando somente S1, S3, S4 e S5 for ligado
Qual válvula direcional foi empregado no sistema eletropneumático?
Válvula direcional 5/ 2 vias acionada por duplo piloto
Válvula direcional 5/ 3 vias acionada por duplo piloto
Válvula direcional 5/ 2 vias acionada por botão retorno mola
Válvula direcional 5/ 2 vias acionada por duplo solenóide com duplo manual auxiliar
Na sequência de movimentos do circuito pneumático o que acontece no terceiro passo?
O cilindro A e B recuam juntos
Somente o cilindro B avança
Somente o cilindro A recua
O cilindro A e B avançam juntos
