เมื่อเปิดเครื่องค่าใน PORTB register เป็น 0 หลังจาก code "PORTB &= ~(1<<5)" ถูก execute แล้วค่าใน PORTB จะมีค่าเป็นเท่าไหร่ ตอบเป็นเลขฐานสอง 8 บิต

(a)

ใน loop() หลังจาก code "PORTB ^= (1<<5)" ถูก execute ครั้งแรก แล้วค่าใน PORTB จะมีค่าเป็นเท่าไหร่ ตอบเป็นเลขฐานสอง 8 บิต

(a)

ใน loop() หลังจาก code "PORTB ^= (1<<5)" ถูก execute ครั้งที่สอง แล้วค่าใน PORTB จะมีค่าเป็นเท่าไหร่ ตอบเป็นเลขฐานสอง 8 บิต

(a)

ใน loop() หลังจาก code "PORTB ^= (1<<5)" ถูก execute ครั้งที่สาม แล้วค่าใน PORTB จะมีค่าเป็นเท่าไหร่ ตอบเป็นเลขฐานสอง 8 บิต

(a)

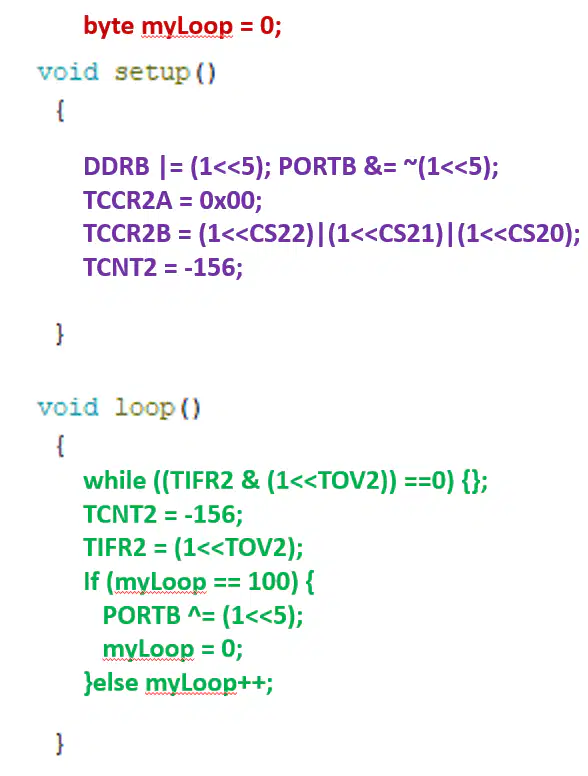

จงวิเคราะห์ว่าค่า TCCR2A และ TCCR2B จาก code ที่ให้มานั้นเป็นการสั่งงานให้สัญญาณนาฬิกาของ Timer2 มีคาบเท่าใดให้ตอบคาบ (T) หน่วยเป็นวินาทีพร้อมเหตุผลที่มี keyword: CS22, CS21 และ CS20 ทั้งนี้ให้เปิดดูเอกสารของ Unit: Timer

จงวิเคราะห์ว่าค่า TCCR2A และ TCCR2B จาก code ที่ให้มานั้นเป็นการสั่งงานให้ Timer2 ทำงานโหมดใด ให้ตอบชื่อโหมดพร้อมเหตุผลที่มี keyword: WGM22, WGM21 และ WGM20 ทั้งนี้ให้เปิดดูเอกสารของ Unit: Timer

จาก Code, TCNT2 จะมีค่าเริ่มต้นเป็น 256-156 = 100 จงคำนวณว่า timer 2 จะหน่วงเวลานานเท่าไหร่จนกว่าจะเกิด Overflow (TOV2 flag ของ TIFR2 register = 1)

จงอธิบายลำดับการทำงานของโปรแกรม Arduino โดยมี Keyword: Define Variable, Setup() และ Loop().

Flow Chart ด้านซ้ายมือส่วนสีเหลืองเข้มเป็น Flow Chart ของ While Loop ที่ตอบสนองกับ While Loop ใน Code. จงอธิบายการลำดับการทำงานของ While Loop ตามความเข้าใจโดยมี Keyword: Test Expression, True, while Loop Body และ False

Flow Chart ด้านซ้ายมือส่วนสีแดงเป็น Flow Chart ของ If-Else ที่ตอบสนองกับ If-Else ใน Code. จงอธิบายการลำดับการทำงานของ If-Else ตามความเข้าใจโดยมี Keyword: If-Else condition, True, If code block, False, และ Else code block

จงวิเคราะห์ว่าที่บรรทัด while ((TIFR2 & (1<<TOV2)) ==0) {}; นั้นโปรแกรมจะหลุดออกจาก while loop เมื่อ TIFR2 มีค่าเป็นเท่าไหร่ จงตอบเป็นเลขฐานสองขนาด 8 บิต
