soal Mesin bubut konven

Total questions: 25

Worksheet time: 10mins

Name
Class
Date
1.

Gambar disamping adalah

a)

Kepala tetap

b)

Kepala lepas

c)

alas mesin

d)

Eretan

e)

Cekam

2.

Bagian utama mesin bubut yang berfungsi sebagai dudukan rumah pahat adalah….

a)

Eretan menjabar

b)

Eretan melintang

c)

Eretan

d)

Eretan memanjang

e)

Eretan atas

3.

Perlengkapan mesin bubut yang berfungsi sebagai pengikat benda kerja yang berukuran relatif kecil dan permukaannya halus adalah…....

a)

Cekam

b)

Pelat pembawa

c)

Eretan penyangga

d)

Ulir

e)

Kolet

4.

Gambar disamping.....

a)

Cekam rahang empat

b)

Cekam rahang lima

c)

Cekam rahang dua

d)

Cekam rahang tiga

e)

Cekam rahang satu

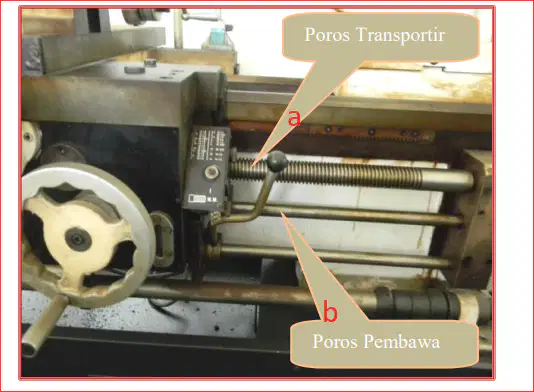

5.

Gambar b adalah

a)

Poros transportir

b)

Poros pembawa

c)

Poros

d)

Poros gerak

e)

Poros diam

6.

Gamabr disamping adalah

a)

Kepala lepas

b)

Kepala tetap

c)

Alas

d)

Cekam

e)

Gear box

7.
Pengertian mesin bubut adalah
a)
mesin perkakas yang proses kerjanya bergerak memutar benda kerja
b)
menggunakan mata potong pahat (tools) sebagai alat untuk menyayat benda kerja
c)
 mesin proses produksi yang dipakai membentuk benda kerja yang berbentuk silindris
d)
 Pada prosesnya benda kerja terlebih dahulu dipasang pada chuck
e)
semua benar
8.
Kegunaan kepala lepas pada mesin bubut antara lain sebagai tempat
a)
 Pemikul ujung benda kerja yang dibubut
b)
Kedudukan mata bor pada waktu pengeboran
c)
Kedudukan penjepit bor / center
d)
 Pembubutan ulir
e)
Pembubutan otomatis
9.
Bagian terpenting pada mesin bubut yang mempunyai fungsi memutarkan benda kerja, dan tempat transmisi putaran adalah
a)
kepala lepas
b)
kepala tetap
c)
eretan
d)
meja
e)
 tuas kecepatan
10.
 Beberapa komponen ini dapat dikerjakan pada mesin bubut kecuali
a)
Poros
b)
Batang ulir
c)
Lubang berulir
d)
Poros eksentrik
e)
Batang bergigi
11.
Bagian utama mesin bubut yang memutarkan benda kerja pada sumbu utama adalah
a)
Kepala lepas
b)
Kepala tetap
c)
Support
d)
Eretan
e)
Tool post
12.
Simbol untuk cutting speed adalah
a)
mm
b)
d
c)
Cs
d)
km
e)
m/s
13.
Satuan untuk cutting speed adalah
a)
m/s
b)
mm
c)
cm
d)
 m/menit
e)
s
14.

Yang termasuk fungsi dari mesin tersebut, kecuali

a)

Membuat tirus

b)

Membuat ulir

c)

Mengkartel

d)

Membuat alur T

15.

Dalam proses pembubutan ........ beputar dan dikenakan ........ yang digerakan secara translasi sejajar benda dengan sumbu putar dari benda kerja.

a)

benda kerja, end mill

b)

end mill, benda kerja

c)

benda kerja, pahat bubut

d)

eretan, pahat bubut

16.

Proses pembubutan seperti gambar diatas adalah...

a)

Pembubutan rata

b)

Pembubutan tirus

c)

Pembubutan profil

d)

Pembubutan alur

17.

Dalam pemasangan pahat bubut, pahat harus setinggi...

a)

Benda kerja

b)

Senter putar

c)

Kepala lepas

d)

Chuck

18.

Bagian mesin bubut yang berfungsi sebagai tempat transmisi penggerak dan juga sebagai dudukan beberapa perlengkapan mesin lainnya seperti cekam, kolet, pelat pembawa adalah...

a)

Kepala tepat (headstock)

b)

Kepala lepas (tailstock)

c)

Eretan (carriage)

d)

Alas mesin

19.

bagian dari mesin bubut yang berfungsi sebagai tempat kedudukan kepala tetap, kepala lepas dan eretan, adalah fungsi dari...

a)
b)
c)
d)
20.

Bagian mesin bubut yang digunakan untuk memegang dan menjepit pahat...

a)
b)
c)
d)
21.

Perlengkapan mesin bubut tersebut digunakan untuk...

a)

Penggerak alat potong

b)

Pemutar benda kerja

c)

Mencekam benda kerja

d)

Mencekam alat potong

22.

Perlengkapan mesin bubut yang digunakan untuk menyangga benda kerja yang panjang dan berdiameter kecil...

a)

Collet

b)

Penyangga

c)

Senter

d)

Mandrel

23.

Nama perlengkapan mesin bubut tersebut adalah...

a)

Senter putar

b)

Chuck

c)

Collet

d)

Kartel

24.

Pekerjaan diatas termasuk proses pembubutan...

a)

Rata

b)

Muka

c)

Tirus

d)

Alur

25.

Proses pembubutan seperti gambar diatas adalah proses...

a)

Pembubutan rata

b)

Pembubutan muka

c)

Pembubutan ulir

d)

Pembubutan alur
