WorksheetsAC System
Total questions: 30
Worksheet time: 15mins
Standar yang tepat dalam pemvakuman adalah menggunakan...
Pressure
Kalor
Suhu
PK
Berikut ini yang bukan komponent dari system AC adalah
Compressor
Kondensor
Evaporator
Radiator

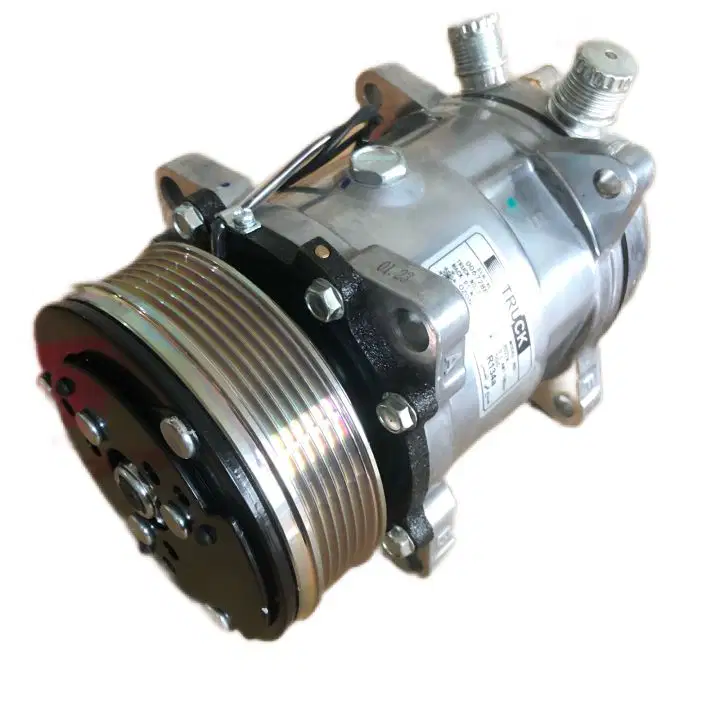

Fungsi Compressor AC adalah
Mensirkulasikan Refrigerant ke seluruh system
Mencampurkan Refrigerant dan Oil
Mengkompressikan Refrigerant dari tekanan rendah menjadi bertekanan tinggi
Mengkompressikan gas refrigerant dan Oil bertekanan tinggi dan bersuhu tinggi
Dimanakah letak komponent AC pengubah gas menjadi liquid
Compressor
Condensor
Evaporator
Receiver Driyer
Yang merupakan susunan komponent AC system yang benar adalah
Compressor - Receiver Driyer - Condensor - Eveporator - Expansion Valve
Compressor - Condensor - Evaporator - Receiver Driyer - Expansion Valve
Compressor - Condensor - Receiver Driyer - Expansion Valve - Evaporator
Expansion valve - Evaporator - Receiver Driyer - Compressor - Condensor
Pengubah pressure Liquid dari tinggi ke rendah adalah komponen
Receiver Driyer
Condensor
Expansion Valve
Evaporator
Untuk mengurangi dampak penipisan lapisan ozon, maka refrigerant yang sekarang direkomendasikan untuk system AC Automotive adalah
R-11
R-12
R-134a
R-22
Fungsi dari Condensor AC adalah
Mengubah pressure Gas bertekanan tinggi menjadi Gas bertekanan rendah
Mengubah Pressure Gas bertekanan tinggi menjadi Cair bertekanan tinggi
Mengubah Pressure Gas bertekanan rendah menjadi Cair bertekanan rendah
Mengubah Pressure Gas bertekanan tinggi menjadi Gas bertekanan tinggi
Yang bukan fungsi dari Receiver Driyer adalah
Menyimpan cairan refrigerant sementara
Menyaring kotoran yang ada pada refrigerant
Menyerap uap air dalam sistem
Menurunkan tekanan dalam sistem

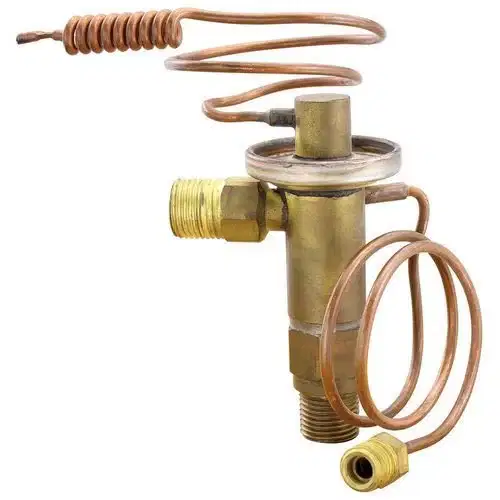

Fungsi dari Expansion Valve adalah
Mengubah Refrigerant Cair bersuhu tinggi ke suhu rendah
Mengubah refrigerant berbentuk cair bertekanan dan bersuhu tinggi menjadi refrigeran berbentuk kabut atau uap bertekanan dan bersuhu rendah.
Mengubah Refrigerant Gas bersuhu tinggi ke suhu rendah
Mengubah Refrigerant Gas bersuhu tinggi menjadi cair bersuhu rendah
Fungsi dari Evaporator adalah
Merubah Pressure Gas bersuhu tinggi ke suhu rendah
Merubah Pressure Gas bersuhu rendah menjadi Liquid
Merubah Pressure Liquid bersuhu tinggi ke suhu rendah
Merubah Pressure Liquid bersuhu rendah ke Gas bersuhu rendah
Pemasangan gauge set yang benar menurut standar adalah
Hose merah sisi suction, hose biru sisi discharge, hose kuning service port
Hose merah sisi discharge, hose biru sisi suction, hose kuning service port
Hose merah sisi discharge, hose kuning sisi suction, hose biru service port
Hose merah sisi suction, hose kuning sisi discharge, hose biru service port
Wujud zat pendingin atau refrigerant setelah melewati evaporator adalah :
Gas sempurna dengan tekanan tinggi dan temperatur tinggi
Cair sempurna dengan tekanan tinggi dan temperatur tinggi
Cair sempurna dengan tekanan rendah dan temperatur rendah
Gas sempurna dengan tekanan rendah dan temperatur rendah
Manakah yang bukan fungsi Air Conditioner (AC) system ?
Mengatur suhu udara
Mengatur sirkulasi udara
Mengatur kebersihan udara didalam ruangan
Mensuplay oxygen murni ke dalam ruangan
specific Heat adalah Jumlah panas yang diperlukan untuk menaikan temperatur dari satu satuan berat zat sebesar 1 derajat Celcius
Benar
Salah
Satuan dari panas jenis adalah Kcal/kg°C
Benar
Salah
vacuum mengacu pada ruang yang diisi gas dengan pressure diatas atmospheric pressure (0 psi)
Benar
Salah
Zat cair yang digunakan untuk pendingin ruang kabin pada mobil adalah ...
Fluida
Kimia
Refrigerant R-22
Refrigerant 134a
Compressor pada A/C berfungsi untuk ...
Menaikan penguapan pada kompresor
Menaikan tekanan refrigerant
Menaikan pengembunan zat padat
Semua jawaban benar
Yang memutuskan dan menghubungkan compressor ke mesin ...
Magnetic rotor
Magnetic clutch
magnetic valve
Semua jawaban benar
Refrigran yang berada antara setelah evaporator dan sebelum kompresor berbentuk?
Cair
Gas
Antara cair dan gas
Padat
Fungsi dari sight glass pada receiver dryer adalah ...
Alat penyetel refrigerat
Alat regulator refrigerant
Alat pengintai refrigerant
Alat penguap refrigerant
Apabila terjadi kerusakan pada magnetic clutch dan tidak bisa terhubung, apa yang terjadi?
Sistem AC tidak bekerja
Pulley kompresor akan mengalami kerusakan
Kompresor tetap dapat meningkatkan tekanan refrigerant
V-belt putus
Pump
Kondensor
Regulator
expansion valve
Kompresor
Kondensor
Dryer
Katup Ekspansi
Evaporator
Thermostat
Block Thermal Expansion Valve
Regulator
Accumulator
Jika terjadi penurunan tekanan atau di dalam sistem mengalami kebocoran sehingga refrigeran habis maka
Penurunan tekanan tidak mempengaruhi pada kerja kompresor
Termostatic switch akan memutuskan kerja clutch kompresor
Putaran kompresor menjadi lebih ringan
Akan merusak kompresor karena tidak ada fluida yang dikompresikan
Wujud zat pendingin atau refrigerant setelah melewati evaporator adalah :
Gas sempurna dengan tekanan tinggi dan temperature tinggi
Cair sempurna dengan tekanan tinggi dan temperature tinggi
Cair sempurna dengan tekanan rendah dan temperature rendah
Gas sempurna dengan tekanan rendah dan temperature rendah
Pernyataan yang benar tentang penanganan refrigeran dalam sistem air conditioning adalah
Pengisian refrigerant boleh didekat sumber api karena refrigerant bersifat tidak mudah untuk terbakar
Refrigeran disimpan dalam tabung dengan suhu lingkungan diatas 50C
Refrigeran harus disimpan dalam tabung agar terhindar kontaminasi
Pengisian refrigeran bisa dicampur dengan jenis refrigerant yang lain
Hal- hal berikut yang benar tentang tabung refrigerant R 134a adalah :
Tabung refrigerant hanya memiliki fasa gas
Tabung refrigerant hanya memiliki fasa cair
Tabung refrigerant memiliki fasa padat
Tabung refrigerant memiliki dua fasa yaitu gas dan cair
