WorksheetsCông nghệ
Total questions: 80
Worksheet time: 40mins
Khái niệm hình chiếu phối cảnh
Là hình biểu diễn 2 chiều của vật thể và được xây dựng bằng phép chiếu song song
Là hình biểu diễn đồng thời cả 3 chiều của vật thể và được xây dựng bằng phép chiếu song song
Là hình biểu diễn được xây dựng bằng phép chiếu xuyên tâm với tâm chiếu là điểm nhìn, mặt phẳng hình chiếu là 1 mặt phẳng thẳng đứng được gọi là mặt tranh
Là hình biểu diễn 2 chiều của vật thể và được xây dựng bằng phép chiếu vuông góc
Đặc điểm cơ bản của hình chiếu phối cảnh
Tạo cho người xem cảm giác về khoảng cách xa gần giống như khi quan sát trong thực tế
Tạo cho người xem cảm giác về khoảng cách giữa các vật được thu nhỏ
Tạo cho người xem cảm giác các vật thể được phóng to so với thực tế
Tạo cho người xem cảm giác các vật thể được phóng to
Hình chiếu phối cảnh thường dùng để biểu diễn:
Nhà cửa, cầu đường, đê đập
Không biểu diễn công trình nào
Cầu đường, lắp các chi tiết
Cả 3 ý trên đều sai
Hình chiếu phối cảnh được xây dựng bằng phép chiếu nào?
Vuông góc
Xuyên tâm
Song song
Bất kỳ
hình chiếu phối cảnh thường có mấy loại?
2
3
4
5
Có bao nhiêu bước vẽ hình chiếu phối cảnh 1 điểm tụ
3
4
5
6
Khái niệm hình chiếu phối cảnh 1 điểm tụ
Hình biểu diễn được xây dựng bằng phép chiếu xuyên tâm
Nhận được khi mặt tranh song song với 1 mặt của vật thể
Nhận được khi mặt tranh không song song với 1 mặt nào của vật thể
Đáp án khác
Khái niệm hình chiếu phối cảnh 2 điểm tụ
Hình biểu diễn được xây dựng bằng phép chiếu xuyên tâm
Nhận được khi mặt tranh song song với 1 mặt của vật thể
Nhận được khi mặt tranh không song song với 1 mặt của vật thể
Đáp án khác
Bước đầu tiên của vẽ hình chiếu phối cảnh một điểm tụ là:
Vẽ hình chiếu đứng của vật thể
Chọn điểm tụ
Vẽ đường chân trời
Đưa độ rộng vào hình chiếu phối cảnh
Bước 2 của vẽ hình chiếu phối cảnh một điểm tụ là:
Vẽ đường chân trời
Chọn điểm tụ
Vẽ hình chiếu đứng của vật thể
Đưa độ rộng vào hình chiếu phối cảnh
Bước 3 của vẽ hình chiếu phối cảnh một điểm tụ là:
Vẽ hình chiếu đứng của vật thể
Chọn điểm tụ
Vẽ đường chân trời
Đưa độ rộng vào hình chiếu phối cảnh
Bước 4 của vẽ hình chiếu phối cảnh một điểm tụ là:
Vẽ hình chiếu đứng của vật thể
Vẽ hình chiếu phối cảnh của các đường thẳng vuông góc với mặt tranh
Hoàn thiện hình
Đưa độ rộng vào hình chiếu phối cảnh
Bước 5 của vẽ hình chiếu phối cảnh một điểm tụ là:
Vẽ hình chiếu đứng của vật thể
Vẽ hình chiếu phối cảnh của các đường thẳng vuông góc với mặt tranh
Hoàn thiện hình
Đưa độ rộng vào hình chiếu phối cảnh
Ren thường dùng để làm gì
Dùng để biểu diễn chi tiết
Dùng để ghép nối các chi tiết máy với nhau và truyền chuyển động
Dùng để ghép cố định các chi tiết
Đáp án khác
Ren trục và ren lỗ lắp được với nhau khi dảm bảo các yếu tố nào sau đây
Dạng ren, đường kính ren, bước ren, hướng xoắn phải như nhau
Dạng ren, đường kính ren, bước ren, hướng xoắn phải khác nhau
Dạng ren, đường kính ren, hướng xoắn, kiểu ren
Đường kính ren, loại ren, bán kính ren bằng nhau
Ren hệ mét được kí hiệu như thế nào
R
Sq
M
Tr
Ren vuông được kí hiệu như thế nào
R
Sq
M
Tr
Đối với ren nhìn thấy, dùng nét liền đậm vẽ
Đường đỉnh ren
Đường hạn chế ren
Vùng chân ren
Đáp án khác
Đối với ren bị che khuất, dúng nét đứt vẽ
Vùng đỉnh ren
Vòng chân ren
Đường giới hạn ren
Cả 3 đáp án trên
Quy ước về đường đỉnh ren của ren trục và ren lỗ khác nhau như thế nào? Đáp án nào sau đây là đúng
Ren lỗ có vòng đỉnh ren nằm ngoài vòng chân ren
Ren lỗ có vòng đỉnh ren nằm trong vòng chân ren
Ren trục có vòng đỉnh ren nằm trong vòng chân ren
Ren trục không có vòng đỉnh ren
Có mấy loại ren
2
3
4
5
Quy ước nào đúng khi vẽ ren trong có mặt cắt nhìn thấy
Đường giới hạn ren được vẽ bằng nét liền mảnh
Đường chân ren được vẽ bằng nét liền đậm
Đường đỉnh ren được vẽ bằng nét liền mảnh
Vòng chân ren được vẽ bởi 3/4 vòng bằng nét liền mảnh
Các loại ren được vẽ
Theo cùng 1 quy ước
Theo cùng các quy ước khác nhau
Cả A và B đều đúng
Cả A và B đều sai
Ren được hình thành ở mặt trong của lỗ được gọi là
Ren trong
Ren ngoài
Ren nhìn thấy
Đáp án khác
Tên gọi khác của ren ngoài
Ren lỗ
Ren trục
Cả 2 A và B đều đúng
Đáp án khác
Quy ước ren nào sau đây không đúng
Đường đỉnh ren được vẽ bằng nét liền đậm
Đường chân ren được vẽ bằng nét liền đậm
Đường chân ren được vẽ bằng nét liền mảnh
Đường giới hạn ren được vẽ bằng nét liền đậm
Khi biểu diển ren ngoài thì vòng chân ren được vẽ
Cả vòng
1/2 vòng
3/4 vòng
1/4 vòng
Trong các chi tiết sau, chi tiết nào có ren
Đèn sợi đốt
Đai ốc
Bulong
Tất cả đáp án trên đều đúng
Tên gọi khác của ren trong
ren lỗ
ren trục
đỉnh ren
Đáp án khác
Đối với ren nhìn thấy đường chân ren vẽ bằng nét
Liền mảnh
Liền đậm
Nét đứt mảnh
Đáp án khác
Bản vẽ chi tiết bao gồm
Các hình biểu diễn, bảng kê, kích thước, khung tên
kích thước, khung tên, yêu cầu kĩ thuật
yêu cầu kĩ thuật, hình biểu diễn, bảng kê
hình biểu diễn, kích thước, khung tên, yêu cầu kĩ thuật
Các kích thước thể hiện điều gì của các bộ phận của chi tiết máy
độ lớn
tên người vẽ
chiều dài
chiều rộng
Khung tên gồm các nội dung gì
quản lí bản vẽ, quản lí sản phẩm
tên người vẽ
tên người yêu cầu bản vẽ
tên bản vẽ
Độ nhám bề mặt là gì
Là 1 trị số nói lên độ nhấp nhô của bề mặt chi tiết
Là 1 chi tiết trong bản vẽ
Là 1 phần của sản phẩm
Là 1 thông số bình thường thường xuất hiện trên bao bì sản phẩm
Bề mặt chi tiết càng nhẵn khi nào
Độ nhám càng cao
Độ nhám càng nhỏ
Độ nhám và độ nhẵn ngang bằng
Không thể xác định
Có mấy bước để lập bản vẽ chi tiết
2
3
4
5
Bước 3 trong lập bản vẽ chi tiết là gì
Tìm hiểu công dụng, yêu cầu kĩ thuật của chi tiết
Chọn phương án biểu diễn
Vẽ các hình biểu diễn
Ghi kích thước, các yêu cầu kĩ và nội dung khung tên
Bước 2 trong lập bản vẽ chi tiết là gì
Tìm hiểu công dụng, yêu cầu kĩ thuật của chi tiết
Chọn phương án biểu diễn
Vẽ các hình biểu diễn
Ghi kích thước, các yêu cầu kĩ và nội dung khung tên
Bước 4 trong lập bản vẽ chi tiết là gì
Tìm hiểu công dụng, yêu cầu kĩ thuật của chi tiết
Chọn phương án biểu diễn
Vẽ các hình biểu diễn
Ghi kích thước, các yêu cầu kĩ và nội dung khung tê
Bước 1 trong lập bản vẽ chi tiết là gì
Tìm hiểu công dụng, yêu cầu kĩ thuật của chi tiết
Chọn phương án biểu diễn
Vẽ các hình biểu diễn
Ghi kích thước, các yêu cầu kĩ và nội dung khung tê
Công dụng của bản vẽ chi tiết là
Chế tạo chi tiết
Kiểm tra chi tiết
Chế tạo và kiểm tra chi tiết
Đáp án khác
Tại sao khi lập bản vẽ chi tiết phải nghiên cứu, đọc tài liệu liên quan
Để hiểu công dụng chi tiết và yêu cầu kỹ thuật của chi tiết
Để hiểu yêu cầu kỹ thuật của máy
Để tìm hiểu thứ tự lắp các chi tiết
Để chế tạo chi tiết
Công dụng của bản vẽ lắp
Làm tài liệu lắp đặt, điều chỉnh, vận hành và kiểm tra sản phẩm
Chế tạo chi tiết
Kiểm tra chi tiết
Đáp án khác
Bản vẽ chi tiết của sản phẩm gồm mấy nội dung
2
3
4
5
Trình tự đọc của bản vẽ chi tiết
Khung tên, hình biểu diễn, kích thước, yêu cầu kỹ thuật
Khung tên, kích thước, hình biểu diễn, yêu cầu kỹ thuật
Hình biểu diễn, khung tên, kích thước, yêu cầu kỹ thuật
Hình biểu diễn, kích thước, khung tên, yêu cầu kỹ thuật
Người công nhân căn cứ vào đâu để chế tạo chi tiết máy đúng như yêu cầu của người thiết kế
Bản vẽ chi tiết
Bản vẽ lắp
Bản vẽ nhà
Cả 3 đáp án trên
Kích thước trên bản vẽ kĩ thuật tính theo đơn vị
mm
dm
cm
m
Bản vẽ chi tiết thuộc loại bản vẽ nào sau đây
Bản vẽ cơ khí
Bản vẽ lắp
Bản vẽ xây dựng
Đán án khác
Phần nào trong bản vẽ thể hiện đầy đủ hình dạng của chi tiết
Khung tên
Hình biểu diễn
Kích thước
Yêu cầu kỹ thuật
Hình biểu diễn của bản vẽ chi tiết
Hình chiếu
Hình cắt
Hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh
Hình chiếu và hình cắt,... tùy thuộc vào bản vẽ
Chọn phát biểu đúng nhất
Bản vẽ chi tiết gồm hình biểu diễn, kích thước, yêu cầu kỹ thuật
Bản vẽ chi tiết chỉ dùng để chế tạo nhiều chi tiết
Đọc bản vẽ chi tiết cần phải nhận biết chính xác, đầy đủ nội dung và tuân theo trình tự nhất định
Trình tự đọc bản vẽ chi tiết là hình biểu diễn, kích thước, yêu cầu kỹ thuật, khung tên

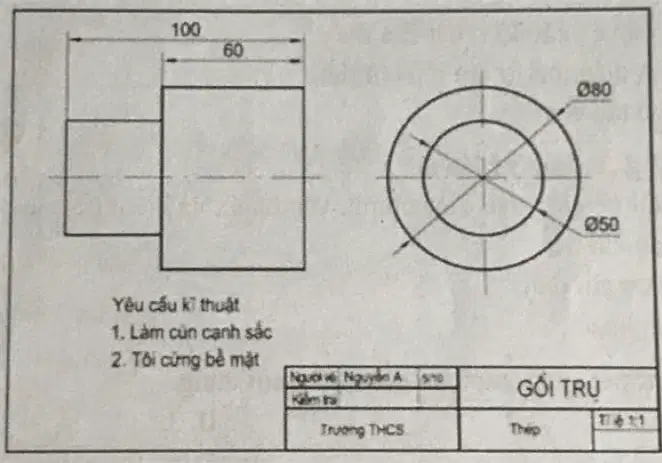

Bản vẽ gối trụ được vẽ theo tỷ lệ nào
1:1
2:1
1:2
9:1
Hình biểu diễn của gối trụ gồm
Hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh
Hình chiếu đứng, hình chiếu cạnh
Hình chiếu đứng, hình chiếu bằng
Các đáp án trên đều đúng
Yêu cầu kỹ thuật về xử lí bề mặt là
Làm cùn cạnh xắc và tôi cứng bề mặt
Tôi cứng bề mặt
Làm bóng bề mặt
Tôi cứng bề mặt và mạ kẽm
Bản vẽ lắp và bản vẽ chi tiết khác nhau ở nội dung nào
Hình biễu diễn
Bảng kê
Kích thước
Khung tên
Hình chiếu và hình cắt diễn tả hình dạng, kết cấu, vị trí các chi tiết máy là nội dung nào
Hình biễu diễn
Bảng kê
Kích thước
Khung tên
Bản vẽ lắp không có nội dung nào dưới đây
Hình biễu diễn
Yêu cầu kĩ thuật
Kích thước
Khung tên
Tên gọi sản phẩm, tỉ lệ bản vẽ nằm trong trình tự nào khi đọc bản vẽ lắp
Khung tên
Hình biễu diễn
Kích thước
Tổng hợp
Bản vẽ lắp thể hiện
Hình dạng và vị trí tương quan giữa các chi tiết của sản phẩm
Kết cấu sản phẩm
Vị trí tương quan giữa các chi tiết của sản phẩm
Kích thước của chi tiết
Nội dung của bản vẽ lắp gồm
Hình biểu diễn, kích thước, bảng kê, khung tên
Kích thước, yêu cầu kĩ thuật, khung tên
Yêu cầu kĩ thuật, bảng kê, khung tên
Kích thước, yêu cầu kĩ thuật, khung tên, hình biểu diễn
Bản vẽ xây dựng là
Bản vẽ mô tả các công trình xây dựng
Bản vẽ mô tả các chi tiết của sản phẩm
Bản vẽ mô tả các chi tiết thiết kế của 1 căn nhà
Bản vẽ mô tả 1 công trình xây dựng
Quá trình thiết kế 1 công trình thường trải qua mấy giai đoạn
2
3
4
5
Điền từ vào chỗ trống: Quá trình thiết kế 1 công trình xây dựng thường trải qua 3 giai đoạn. Ứng với mỗi giai đoạn có 1 ............. riêng
Công cụ
Quá trình
Bản vẽ
Mô hình
Bản vẽ thiết kế phương án gồm
Các bản vẽ thể hiện ý tưởng của người thiết kế
Các bản báo cáo cho công việc
Lịch làm việc
Kế hoạch xây dựng công trình
Bản vẽ kỹ thuật gồm
Các bản vẽ thể hiện ý tưởng của người thiết kế
Kế hoạch xây dựng công trình
Các bản vẽ thể hiện toàn bộ công trình và các bộ phận trong công trình, thể hiện cấu tạo kiến trúc, vật liệu, tạo thành công trình đó
Trình bày cách tổ chức, xây dựng công trình
Bản vẽ kỹ thuật thi công
Các bản vẽ thể hiện ý tưởng của người thiết kế
Kế hoạch xây dựng công trình
Các bản vẽ thể hiện toàn bộ công trình và các bộ phận trong công trình, thể hiện cấu tạo kiến trúc, vật liệu, tạo thành công trình đó
Trình bày cách tổ chức, xây dựng công trình
Bản vẽ về điện có kí hiệu là
KT
Nt
Đ
NC
Theo ký hiệu quy ước của TVCN4614:1988 thì hình vẽ dưới đây là kí hiệu của cái gì
Cửa đi đơn 2 cánh
Cửa đi đơn 1 cánh
Cửa lùa 1 cánh
Cửa kép 1 cánh
Theo ký hiệu quy ước của TVCN4614:1988 thì hình vẽ dưới đây là kí hiệu của cái gì
Cửa đi đơn 2 cánh
Cửa đi đơn 1 cánh
Cửa lùa 1 cánh
Cửa kép 1 cánh
Theo ký hiệu quy ước của TVCN4614:1988 thì hình vẽ dưới đây là kí hiệu của cái gì
Cửa đi đơn 2 cánh
Cửa đi đơn 1 cánh
Cửa lùa 1 cánh
Cửa kép 1 cánh
Theo ký hiệu quy ước của TVCN4614:1988 thì hình vẽ dưới đây là kí hiệu của cái gì
Cửa đi đơn 2 cánh
Cửa đi đơn 1 cánh
Cửa lùa 1 cánh
Cửa kép 1 cánh
Theo ký hiệu quy ước của TVCN4614:1988 thì hình vẽ dưới đây là kí hiệu của cái gì
Giường đơn
Giường đôi
Bàn làm việc
Bếp
Bản vẽ nhà thuộc loại bản vẽ nào
Bản vẽ xây dựng
Bản vẽ cơ khí
Bản vẽ giao thông
Cả 3 phương án trên
Các hình biểu diễn của bản vẽ nhà là
Mặt bằng, mặt đứng, mặt cắt
Mặt đứng, hình cắt
Mặt phẳng bằng, hình chiếu đứng, mặt cắt
Mặt phẳng bằng, mặt cắt
Chọn đáp án đúng về mặt bằng của bản vẽ nhà
Là hình cắt bằng với các mặt phẳng cắt tưởng tượng nằm ngang đi qua cửa sổ
Là hình chiếu vuông góc cắt mặt ngoài của ngôi nhà lên mặt phẳng chiếu đứng
Là hình cắt có mặt phẳng cắt song song với mặt phẳng chiếu đứng
Đáp án khác
Chọn đáp án đúng về mặt cắt của bản vẽ nhà
Là hình cắt bằng với các mặt phẳng cắt tưởng tượng nằm ngang đi qua cửa sổ
Là hình chiếu vuông góc cắt mặt ngoài của ngôi nhà lên mặt phẳng chiếu đứng
Là hình cắt có mặt phẳng cắt song song với mặt phẳng chiếu đứng
Đáp án khác
Mặt bằng diễn tả
Vị trí, kích thước tường, vách, cửa, thiết bị, đồ đạc
Kích thước tường, vách, sàn, mái, móng
Mặt trong và mặt ngoài của ngôi nhà
Mặt chính và mặt bên của ngôi nhà
Mặt đứng trong bản vẽ nhà biểu diễn hình dạng
Mặt trong và mặt ngoài của ngôi nhà
Mặt chính và mặt bên của ngôi nhà
Đồ đạc ngôi nhà
Đáp án khác
Trình tự đọc bản vẽ nhà có mấy bước
2
3
4
5
Bản vẽ nhà là bản vẽ thể hiện
hình dáng và cấu trúc ngôi nhà
hình dáng, kích thước và cấu tạo ngôi nhà
cấu trúc xung quanh ngôi nhà
kích thước ngôi nhà
