SOAL DRILLING ASAJ KOMPETENSI KEAHLIAN TSM

Total questions: 50

Worksheet time: 2hrs 40mins

Name
Class
Date
1.

Motor bensin 4 tak adalah motor bakar yang memiliki siklus pembakaran yang terdiri dari 2 putaran poros engkol dan 4 langkah piston yaitu….

a)

Hisap, kompresi, usaha, buang

b)

Kompresi, hisap, usaha, buang

c)

Usaha, buang, kompresi, hisap

d)

Hisap, buang, usaha kompresi

2.

Perhatikan gambar diatas, sebutkan nama-nama komponen kepala silinder jika diurutkan dari nomer terkecil ….

a)

Spring, valve, crankshaft, rocker arm, sparkplug

b)

Klep, valve, spring, crankshaft, sparkplug

c)

Valve, spring, camshaft, rocker arm, sparkplug

d)

. Valve, spring, camshaft, sparkplug, rocker arm

3.
Sepeda motor berikut yang menggunakan mekanisme katup dengan menggunakan satu poros nok akan tetapi menggunakan empat buah katup adalah
a)
Jupiter MX
b)
Supra X 125 PGM-FI
c)
Supra GTR
d)
Yamaha R25
e)
Thunder 250
4.

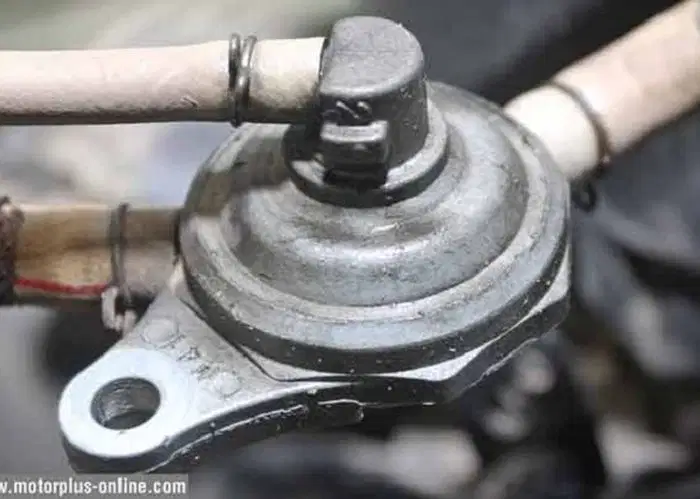

Pada gambar berikut adalah komponen sistem bahan bakar yang memiliki 3 saluran yang terhubung pada 3 komponen lainya yaitu …..
a)
Tangki bahan bakar, Intake manifol, Karburator
b)
Tangki bahan bakar, Intake manifold, Filter udara
c)
Tangki bahan bakar, Karburator, Filter Udara
d)
Intake manifold, Karburator, Vacum
e)
Intake Manifold, Vacum, Filter udara
5.
Berikut adalah permasalahan pada mekanisme katup yang dapat membuat sepeda motor menghasilkan asap putih pada kenalpot adalah
a)
Celah katup terlalu kencang
b)
Celah katup terlau renggang
c)
Cam IN noken As sudah Aus
d)
Daun Katup penuh dengan kerak yang menempel
e)
Sil katup bocor
6.
Berikut ini adalah hal yang dapat menyebabkan tenaga motor menjadi lemah bahkan mesin bisa mati saat akselerasi KECUALI….
a)
Kebocoran pada kenalpot
b)
stelan campuran bahan bakar pada karburator
c)
Kebocoran paking manifold
d)
penyetelan celah katup yang tidak sesuai
e)
pompa oli mesin macet
7.
Pada sebuah sepeda motor manual mengalami permasalahan yaitu jarak antara putaran stasioner dengan mulainya roda belakang berputar terpaut waktu yang cukup lama dan tenaga motor terasa lemah maka kerusakan yang mungkin terjadi adalah
a)
Kopling sentrifugal yang sudah aus
b)
pegas kopling yang sudah lemah
c)
plat kopling yang bergelombang
d)
Oli mesin terlalu encer
e)
Noken as yang sudah aus
8.
Berikut ini adalah fungsi yang tepat dari Teknologi Super KIPS Kawasaki Ninja adalah
a)
Meningkatkan akselerasi pada putaran rendah dengan cara meningkatkan campuran bahan bakar dan udara
b)
Meningkatkan kompresi pada putaran tinggi dengan cara memperkecil saluran exhaust
c)
Mengalirkan udara segar ke dalam ruang bakar untuk menekan emisi gas buang
d)
Memperbesar lubang intake untuk menambah masuknya bahan bakar dan udara
e)
Memperbesar lubang exhaust pada block silinder untuk meningkatkan akselerasi.
9.
Komponen yang berfungsi mencegah kembalinya campuran bahan bakar dan udara yang telah masuk ke dalam ruang poros engkol menuju intake manifold pada mesin 2 TAK adalah komponen …..
a)
Camshaft
b)
Katup Membran
c)
Katup buang
d)
Saluran bilas
e)
Katup hisap
10.
Komponen sistem pelumasan pada sepeda motor yang berfungsi mendinginkan Oli mesin yang bersirkulasi supaya suhu kerja mesin tetap terjaga dan biasanya terdapat pada sepeda motor underbone 4 TAK pabrikan Suzuki. Komponen tersebut adalah
a)
Oil Filter
b)
Oil pump
c)
Oil cooler
d)
Radiator
e)
Termostat
11.
Penyebab Gigi transmisi susah di pindahkan pada saat mesin menyala adalah
a)
Oli mesin habis
b)
Mesin terlalu panas
c)
Rantai terlalu kencang
d)
Jumlah oli mesin melebihi standar
e)
Stelan kopling kurang tepat
12.

Motor bakar 4 langkah pengertiannya adalah

a)

Piston bergerak 4 kali, 2 kali putaran poros engkol, 2 usaha

b)

Piston bergerak 2 kali, 2 kali putaran poros engkol, 1 usaha

c)

Piston bergerak 4 kali, 2 kali putaran poros engkol, 1 usaha

d)

Piston bergerak 4 kali, 1 kali putaran poros engkol, 2 usaha

13.

Komponen karburator yang berfungsi mengatur besar kecilnya pembukaan venturi karburator ialah....

a)

Main jet

b)

Pilot jet

c)

Needle jet

d)

Throotle valve

e)

Pelampung

14.

Keuntungan sistem EFI dibandingkan Sistem Karburator adalah

a)

Pemakaian bahan bakar lebih efisien

b)

Pemakaian bahan bakar lebih irit

c)

Sistem EFI tidak perlu perawatan

d)

Pembakaran lebih sempurna

e)

Campuran bahan bakar lebih sempurna

15.

Komponen sistem injeksi bahan bakar kontrol elektronik yang bertugas mendeteksi temperatur mesin adalah...

a)

intake air temperature sensor

b)

Trotel position sensor

c)

water temperature sensore.

d)

MAP sensor

e)

Knok sensor

16.

Nama komponen sistem injeksi di atas adalah

a)

Manifold absolut pressure

b)

Trotel body

c)

Trotel position sensor

d)

Intek air temperatur

e)

Enggine colant temperatur

17.

Untuk mendeteksi jumlah udara yang masuk sesuai besarnya pembukaan sudut dan mengubahnya dengan potensiometer ke dalam signal tegangan dan mengirim signal ke ECU merupakan fungsi....

a)

manifold pressure sensor

b)

air flow meter

c)

air temperature sensor

d)

ignition signal

e)

oxygen sensor

18.

Fungsi utama ECU pada sistem Engine manajemen....

a)

Mengatur jumlah injeksi dan mengontrol sensor

b)

Mengontrol bahan bakar dan sensor

c)

Mengatur speed engine dan mengontrol sensor

d)

Mengatur jumlah bahan bakar dan penyemprotan

e)

Mengatur jumlah bahan bakar dan pengapian

19.
Sistem EFI dengan mesin berbahan bakar bensin, pada umumnya proses penginjeksian bahan bakar terjadi di bagian ujung ....
a)
intake manifold
b)
fuel rail/delivery pipe
c)
pressure regulator
d)
injector
e)
airbox
20.
Bagian sistem kontrol elektronik pada EFI yang berfungsi memberikan sinyal ke ECU berupa informasi (deteksi) tekanan udara yang masuk ke intake manifold adalah ....
a)
ТР
b)
IAT
c)
MAP
d)
bank angle
e)
engine oil temperature
21.
Ketika sepeda motor terjatuh dengan sudut kemiringan tertentu, ECU memberikan perintah untuk mematikan injektor, koil pengapian, dan pompa bahan bakar karena adanya sinyal dari sensor ....
a)
TP
b)
bank angle
c)
IAT
d)
engine oil temperature
e)
MAP
22.

Siswa kelas XII TBSM 1 sedang melakukan praktik analisa gangguan pada sistem rem hidrolik sepeda motor. Salah satu kelompok mengidentifikasi kerusakan pada kampas rem cakram. Indikator keausan kampas rem cakram terletak pada ....

a)

alur kampas rem cakram

b)

permukaan kampas rem cakram

c)

dekat kaliper rem depan

d)

ujung besi pad brake shoe

e)

atas permukaan cakram

23.

Apa yang terjadi jika rem hidrolik kemasukan udara pada sistem kerjanya ….

a)

Rem normal

b)

Rem keras

c)

Rem panas

d)

Rem blong

e)

Rem mengunci

24.

Seorang mekanik bengkel sepeda motor sedang mengidentifikasi permasalahan pada sistem rem hidrolik. Dia mendapati bahwa handle rem pada sistem rem hidrolik cakram terlalu empuk/kenyal sehingga saat dilakukan pengereman kurang pakem. Cara mengatasi permsalahan tersebut adalah ....

a)

mengganti minyak rem

b)

menambah minyak rem

c)

mengurangi minyak rem

d)

melakukan air bleeding

e)

ganti piringan cakram

25.

Penyebab dari piringan cakram bergesekan secara terus menerus dengan kampas rem, padahal handle rem tidak ditekan adalah ....

a)

Resevoir tank penuh

b)

Resevoir tank berkurang

c)

Selang bocor

d)

Cakram bengkok

e)

Master rem kenyal

26.
Fungsi dari piston rem depan adalah ….
a)
Meneruskan tekanan dari minyak rem ke kampas rem
b)
Meneruskan arus rem
c)
Meneruskan gerakan roda
d)
Meneruskan putaran dari piringan rem
e)
Memberi celah pada kampas rem depan
27.

Jika pengereman terasa seperti tersendat - sendat, analisa penyebab gangguan tersebut adalah ....

a)

sistem rem hidrolik bocor

b)

sistem rem hidrolik kemasukan angin

c)

sistem rem hidrolik kemasukan kotoran

d)

piringan cakram bengkok

e)

rumah piston kaliper longgar

28.
Daya pengereman pada sepeda motor menurun dan piringan cakram tergores. Analisa kerusakan terjadi pada ….
a)

Daya pengereman terlalu tinggi

b)

Minyak rem berkurang

c)

Piston rem sudah aus

d)

Diaphragma rusak

e)

Kampas rem aus

29.

Sekelompok siswa sedang praktik analisa kerusakan sistem rem cakram. Kelompok tersebut mengidentifikasi kerusakan pada sistem rem hidrolik yaitu, handle rem tidak langsung kembali seperti semula setelah dilakukan pengereman. Komponen manakah yang harus diganti dilihat dari gejala kerusakan tersebut ....

a)

Penggantian ampas rem

b)

Penggantian Seal master rem

c)

Penggantian piringan cakram

d)

Penggantian selang rem

e)

Penggantian handle rem

30.

Ketika kendaraan dilakukan pengereman, pada bagian roda kendaraan tercium bau terbakar, apa yang terjadi berdasarkan hal tersebut ....

a)

sepatu rem tidak bisa kembali karena seal bocor

b)

sepatu rem tidak kembali karena piston macet oleh karat

c)

sepatu rem tidak kembali karena pin sepatu rem lepas

d)

sepatu rem tidak kembali karena selang bocor

e)

sepatu rem tidak kembali karena kampas aus

31.

Sistem pengereman ganda dengan menghentikan putaran roda belakang dan depan disebut :

a)

Teknologi ISS

b)

CBS

c)

ABS

d)

EPS

e)

Teknologi ACG

32.

Sistem ABS pada sistem rem merupakan kepanjangan dari ..

a)

Automotive Brake Shoe

b)

Automotive Brake System

c)

Anti-Lock Brake Shoe

d)

Anti-Lock Brake System

e)

Anti Brake System

33.

Apa fungsi utama sistem instrumen pada sepeda motor?

a)

Menyediakan musik selama berkendara

b)

Mengatur tekanan ban

c)

Menampilkan informasi penting tentang kendaraan

d)

Menyalakan lampu depan

e)

Mengisi bahan bakar

34.

Apa fungsi utama sistem starter pada sepeda motor?

a)

Mengontrol suhu mesin

b)

Mengatur bahan bakar

c)

Menggerakkan mesin saat dinyalakan

d)

Menyalakan lampu depan

e)

Memberikan peringatan suara kepada pengendara lain

35.

Apa yang harus Anda lakukan jika motor tidak berputar saat menekan tombol starter?

a)

Mengganti busi

b)

Memeriksa level oli mesin

c)

Memeriksa tekanan ban

d)

Memeriksa kabel starter dan koneksinya

e)

Mengganti sel aki

36.

Apa yang dapat menyebabkan lampu belakang sepeda motor tetap menyala saat mesin dimatikan?

a)

Aki rusak

b)

Sekring terbakar

c)

Saklar lampu rusak

d)

Kabel putus

e)

Motor listrik /starter rusak

37.

Apa fungsi regulator/penstabil tegangan pada sepeda motor?

a)

Mengatur kecepatan mesin

b)

Mengatur suhu mesin

c)

Menjaga tegangan listrik konstan

d)

Menjaga kecepatan konstan

e)

Menjaga suhu mesin konstan

38.
Kegunaan dari rectifier adalah….
a)
Membatasi tegangan
b)
Merubah tegangan AC menjadi DC
c)
Merubah tegangan DC menjadi AC
d)
Membatasi arus listrik
e)
Mengurangi tegangan listrik
39.
Komponen yang berfungsi untuk menyimpan Arus pengapian sementara dan mengatur waktu pengapian secara electronic disebut...
a)
Alternator
b)
coil
c)
kunci kontak
d)
kiprok
e)
CDI
40.
Komponen yang berfungsi untuk memperbesar arus menjadi tegangan tinggi (High voltage) di sebut...
a)
Alternator
b)
coil
c)
Fulser
d)
Busi
e)
CDI
41.
CDI menyalurkan arus listrik ke Coil dengan adanya perintah dari...
a)
Dioda
b)
Fixed fulser
c)
kapasitor
d)
kumparan
e)
kunci kontak
42.
Warna kabel apa yang berpengaruh kuat pada tegangan Negatif (-) dan menempel pada kontruksi sepeda motor Honda...
a)
Yellow
b)
White
c)
Black
d)
Green
e)
Red
43.
Apakah kepanjangan dari CDI...
a)
Capasittive direct injection
b)
Capasitor degree ignation
c)
Capasitor discharge injection
d)
Capasitor discharge ignation
e)
Complety direct ignation
44.
Komponen sistem pengisian pada sepeda motor terdiri dari….
a)
Alternator, regulator, busi, baterai
b)
Alternator, rectifier, sekring, baterai.
c)
Alternator, regulator rectifier, baterai.
d)
Alternator, regulator rectifier, sekring
e)
Kiprok, sekring, baterai.
45.

Pada sistem ini terdapat rangkaian pengaman pada system rem dan standar samping. Gambar rangkaian di bawah ini adalah sistem....

a)

starter konvensional

b)

starter motor matic

c)

starter motor sport

d)

penerangan

e)

tanda belok

46.

Pada sistem ini terdapat rangkaian pengaman pada system kopling dan switch netral, rangkaian ini adalah diagram....

a)

starter konvensional

b)

starter matic

c)

starter sport

d)

starter ACG

e)

penerangan DC

47.

Rangkaian ini terdapat perbedaan pada penggunaan AC Generator untuk memutar poros engkol, rangkaian di bawah ini adalah rangkaian sistem starter

a)

starter konvensional

b)

starter motor matic

c)

starter motor sport

d)

starter ACG

e)

starter planetary

48.

sebutkan bagian CVT yang di tunjuk dari nomor 1

a)

v - belt

b)

driven fully

c)

drive fully

d)

drive shaft

49.

kepanjangan dari CVT adalah

a)

countinuously variable transmission

b)

continuously variable transmissionn

c)

continuously variable transmission

d)

continuousli variable transmission

50.

sebutkan komponen driven fully yang di tunjukan oleh nomor 1

a)

slide piece

b)

ramp plate

c)

movable drive face ( face comp)

d)

movable drive face boss

Similar Resources on Wayground

Rec-101 PDI Final

50 questions

Rec-101 PDI Final

quiz

Worksheet

•

KG - University

Medical Academy Practice Test 1

46 questions

Medical Academy Practice Test 1

quiz

Worksheet

•

9th - 12th Grade

PAS GTM GANJIL KELAS XII 2025/2026

53 questions

PAS GTM GANJIL KELAS XII 2025/2026

quiz

Worksheet

•

12th Grade

Final for Event planning

50 questions

Final for Event planning

quiz

Worksheet

•

9th - 12th Grade

Developmental Pscyhology Recap

50 questions

Developmental Pscyhology Recap

quiz

Worksheet

•

9th - 12th Grade

Rehab Head Injury and Modalities Unit Test Fall 25

50 questions

Rehab Head Injury and Modalities Unit Test Fall 25

quiz

Worksheet

•

9th - 12th Grade

SMKN 1 Sei Menggaris 2020

50 questions

SMKN 1 Sei Menggaris 2020

quiz

Worksheet

•

12th Grade

PSAS_DPK_X TO 1_Iwan Gunawan

50 questions

PSAS_DPK_X TO 1_Iwan Gunawan

quiz

Worksheet

•

10th Grade - University
