WorksheetsSalinan AXLE WHEEL SUSPENSI
Total questions: 72
Worksheet time: 36mins
Name
Class
Date
1.
NAMA
4 lines
2.
NRP
4 lines
3.
Berikut adalah tipe front axle secara garis besar
a)
Dead Axle
b)
Drive Axle
c)
Stright Axle
d)
A dan B Benar
4.
Berikut adalah termasuk tipe front dead axle
a)
Dead Axle
b)
Drive Axle
c)
Stright Axle
d)
Rigid Axle
5.
Keutungan tipe front dead axle adalah
a)
lebih Nyaman
b)
Mudah perawatannya
c)
Strukturnya sederhana
d)
B dan C Benar
6.
Berikut adalah tipe front axle berdasarkan bentuknya
a)
Elliot type
b)
Whisbone Type
c)
Spring Type
d)
Air Type
7.
Axle beam mempunyai penampang melintang berbentuk
a)
I
b)
A
c)
S
d)
Y
8.
Pengunci Axle beam dengan Knuckle adalah
a)
King pin
b)
Shoe
c)
Drum
d)
Spring
9.
Berikut adalah gambar dari front Axle dengan type
a)
Elliot type
b)
Reverse Elliot
c)
Merman
d)
Lemoine
10.
Komponen yang berfungsi menghubungkan roda kanan dan kiri adalah
a)
King pin
b)
Tie rod
c)
Drag link
d)
Ball joint
11.
Berikut adalah gambar dari front Axle dengan type
a)
Elliot type
b)
Reverse Elliot
c)
Merman
d)
Lemoine
12.
Berikut tidak termasuk Wheel alignment
a)
Camber
b)
Caster
c)
Tie rod
d)
King pin inclination
13.
Sudut antara king pin shaft dengan garis vertikal disebut dengan
a)
Camber
b)
Caster
c)
King pin Inclination
d)
Toe in
14.
Berikut ini adalah gambar dari
a)
Camber
b)
Caster
c)
Toe in
d)
King pin Inclination
15.
Berikut adalah gambar dari front Axle dengan type
a)
Elliot type
b)
Reverse Elliot
c)
Merman
d)
Lemoine
16.
Berikut adalah gambar dari front Axle dengan type
a)
Elliot type
b)
Reverse Elliot
c)
Merman
d)
Lemoine
17.
Berikut adalah gambar dari
a)
Toe in
b)
Toe out
c)
Camber
d)
Caster

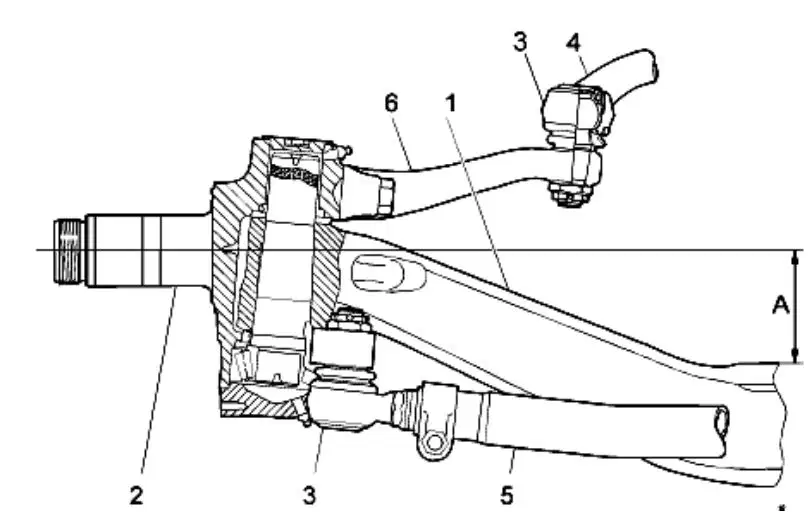

18.
Dari Gambar berikut gambar NO 2 adalah
a)
Axle Beam
b)
Steering Knuckle
c)
Drag Link
d)
Tie Rod
19.
Berdasarkan metode pembebanan axle shaft adalah sebagai berikut,kecuali
a)
Half floating Type
b)
Full Floating Type
c)
3/4 Floating
d)
1/4 Floating

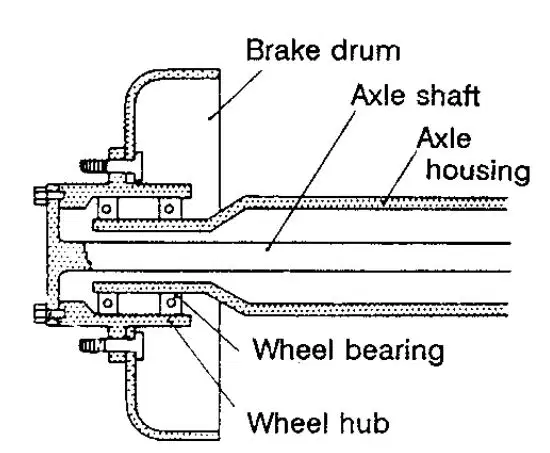

20.
Berikut adalah gambar dari axle shaft dengan
a)
Half floating Type
b)
Full Floating Type
c)
3/4 Floating
d)
1/4 Floating
21.
Dari Gambar berikut gambar NO 5 adalah
a)
Axle Beam
b)
Steering Knuckle
c)
Drag Link
d)
Tie Rod
22.
Dari Gambar berikut gambar NO 1 adalah
a)
Axle Beam
b)
Steering Knuckle
c)
Drag Link
d)
Tie Rod
23.
Dari Gambar berikut gambar NO 6 adalah
a)
Axle Beam
b)
Steering Knuckle
c)
Drag Link Arm
d)
Tie Rod
24.
Dari Gambar berikut gambar NO 3 adalah
a)
Axle Beam
b)
Steering Knuckle
c)
Ball Joint
d)
Tie Rod
25.
Dari Gambar berikut gambar NO 4 adalah
a)
Axle Beam
b)
Steering Knuckle
c)
Ball Joint
d)
Drag Link
26.
Klasifikasi Final Gear adalah sebagai berikut,kecuali
a)
Gear Type
b)
Speed Reduction Methode
c)
Driving Methode
d)
Ratio Gear
27.
Berikut adalah gambar dari istilah
a)
Camber
b)
Caster
c)
Toe in
d)
Toe out
28.
Termasuk type axle Berdasarkan bentuk dari Axle Housingnya adalah,kecuali
a)
Banjo
b)
Build up
c)
Independen
d)
Split
29.
Komponen yang digunakan untuk menyalurkan tenaga dari transmisi ke rear axle disebut dengan
a)
Axle
b)
Suspensi
c)
Spring seat
d)
Propeller shaft
30.
Klasifikasi Final gear menurut gear type adalah,kecuali
a)
Worm Gear
b)
Straight Bevel Gear
c)
Hypoid Gear
d)
Planetary Gear
31.
Gambar berikut menunjukkan final gear dengan sebutan
a)
Worm Gear
b)
Straight Bevel Gear
c)
Hypoid Gear
d)
Planetary Gear
32.
Gambar berikut menunjukkan final gear dengan sebutan
a)
Worm Gear
b)
Straight Bevel Gear
c)
Hypoid Gear
d)
Spiral Bevel Gear
33.
Gambar berikut menunjukkan final gear dengan sebutan
a)
Worm Gear
b)
Straight Bevel Gear
c)
Hypoid Gear
d)
Spiral Bevel Gear
34.
Gambar berikut menunjukkan final gear dengan sebutan
a)
Worm Gear
b)
Straight Bevel Gear
c)
Hypoid Gear
d)
Spiral Bevel Gear
35.
Steel spring dibedakan menjadi,kecuali
a)
Leaf spring
b)
Coil Spring
c)
Torsion Bar
d)
Rubber spring

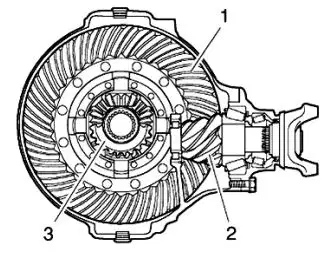

36.
Komponen no 1 pada gambar berikut adalah
a)
Pinion Gear
b)
Bevel Gear (Crown Wheel)
c)
Axle Differential
d)
Bearing
37.
Komponen no 2 pada gambar berikut adalah
a)
Pinion Gear
b)
Bevel Gear (Crown Wheel)
c)
Axle Differential
d)
Bearing
38.
Komponen no 3 pada gambar berikut adalah
a)
Pinion Gear
b)
Bevel Gear (Crown Wheel)
c)
Axle Differential
d)
Bearing
39.
Pada gambar berikut komponen no 1 adalah
a)
Center Bolt
b)
U Bolt
c)
Spring Leaf
d)
Spring Bushing
40.
Pada gambar berikut komponen no 6 adalah
a)
Center Bolt
b)
U Bolt
c)
Spring Leaf
d)
Spring Bushing
41.
Pada gambar berikut komponen no 3 adalah
a)
Center Bolt
b)
U Bolt
c)
Spring Leaf
d)
Spring Bushing
42.
Pada gambar berikut komponen no 4 adalah
a)
Center Bolt
b)
Safety eye
c)
Spring Leaf
d)
Spring Bushing
43.
Berikut adalah kelebihan air spring dibandingkan dengan leaf spring,kecuali
a)
Air spring tidak berisik
b)
Air spring lebih fleksibel
c)
Air spring tidak tahan terhadap beban kejut
d)
Air spring menjaga body kendaraan tetap walau ada perubahan beban
44.
Berikut adalah kerugian air spring dibandingkan dengan leaf spring,kecuali
a)
Air spring tidak nyaman
b)
Pipa pipa dan valve yang digunakan rumit
c)
Mekanisme link Rumit
d)
Usaha untuk pemeliharaan lebih banyak
45.
Suspensi yang digunakan pada unit HD 785 adalah
a)
Leaf spring
b)
Hydropneumatic
c)
Coil Spring
d)
Torsion Bar
46.
Pada gambar berikut,komponen suspensi ini akan dilewati saat proses
a)
Retract (memendek)
b)
Extend (memanjang)
c)
Rolling
d)
Twisting
47.
Pada gambar berikut,komponen suspensi ini akan dilewati saat proses
a)
Retract (memendek)
b)
Extend (memanjang)
c)
Rolling
d)
Twisting
48.
Berikut adalah fungsi dari shock absorber,kecuali
a)
Meningkatkan kenyamanan berkendara
b)
Menjaga muatan dari kerusakan
c)
Umur body kendaraan lebih lama
d)
Meningkatkan daya Engine
49.
Komponen ini berfungsi menahan beban dari kendaraan dan sebagai bantalan sekaligus mengendalikan traksi yang diteruskan ke permukaan jalan adalah
a)
Transmisi
b)
Propeller shaft
c)
Wheel
d)
Final Gear
50.
Berikut termasuk klasifikasi wheel,kecuali
a)
Disc Wheel
b)
Spoke Wheel
c)
Spider Wheel
d)
Fly Wheel
51.
Tipe Ban yang tidak menggunakan ban dalam disebut dengan
a)
Tube Tire
b)
Tubeless Tire
c)
Radial Tire
d)
Bias Tire
52.
Bagian dari ban yang berfungsi menahan berat, goncangan, tumbukan dan tekanan angin adalah
a)
Tread
b)
Carcass
c)
Breaker
d)
Bead
53.
Bagian dari ban yang berfungsi menahan ujung dari cord,menjamin pemasangan yang kuat dari ban ke rim adalah
a)
Tread
b)
Carcass
c)
Breaker
d)
Bead
54.
Bagian dari ban yang merupakan kulit terluar dari ban yang melindungi bagian dalam ban yang berhubungan langsung dengan permukaan jalan adalah
a)
Tread
b)
Carcass
c)
Breaker
d)
Bead
55.
Gambar berikut adalah tread pattern dengan tipe
a)
Rib
b)
Lug
c)
Block
d)
Rib Lug
56.
Gambar berikut adalah tread pattern dengan tipe
a)
Rib
b)
Lug
c)
Block
d)
Rib Lug
57.
Gambar berikut adalah tread pattern dengan tipe
a)
Rib
b)
Lug
c)
Block
d)
Rib Lug
58.
Gambar berikut adalah tread pattern dengan tipe
a)
Rib
b)
Lug
c)
Block
d)
Rib Lug
59.
Pada kode ban berikut arti dari angka 20 adalah
a)
Play Rating
b)
Diameter Pelek (Inchi)
c)
Lebar penampang
d)
Tinggi Ban
60.
Yang menghubungkan Transmission dan Rear Axle adalah :
a)
Torque Rod
b)
Drive Shaft
c)
Reaktion Road
d)
Axle Shaft
61.
Axle shaft (final drive) hanya menyalurkan putaran & torque, sedang berat unit ditopang oleh axle housing disebut type
a)
semi floating
b)
full floating
c)
3/4 floating
d)
half floating
62.
Konstruksi spline (slip yoke) yang terdapat pada drive shaft akan berguna pada saat
a)
a. Terjadi perubahan jarak antara T/M dan differential saat unit operasi
b)
b. Terjadi putaran kejut pada salah satu komponen
c)
c. Terjadi tegangan puntir yang berlebihan
d)
d. Semua benar
63.
Twist pada propeller shaft adalah
a)
a. Keausan pada spline shaft
b)
b. Antara yoke dengan yoke center
c)
c. Antar yoke tidak centre
d)
d. Keausan pada needle bearing
64.
Memungkinkan spider joint bergerak fleksibel adalah fungsi dari
a)
a. Needle bearing
b)
b. cross joint
c)
c. Propeller shaft
d)
d. Semua salah
65.
Suspension senantiasa menjaga contact roda dengan tanah adalah fungsi suspension Sebagai
a)
A. Stabilizer
b)
B. Anti dive
c)
c. Anti slip
d)
D. Peredam
66.
Pada saat unit travel di jalan yang tidak rata atau menabrak gundukan maka saat Suspension ke atas & rod juga masuk kedalam cylinder , maka hal ini juga di sebut
a)
A. Retracting action
b)
B. Extending action
c)
C. External force
d)
D. A dan B benar
67.
Apa yang dimaksud dengan wheel base ?
a)
a. c & d benar
b)
b. c & d salah
c)
c. Jarak antara garis tengah roda kanan dan roda kiri saat dilihat dari belakang
d)
d. Jarak antara garis tengah roda kanan dan roda kiri saat dilihat dari depan
68.
Fungsi dari Component merubah putaran horizontal yang datang dari Transmissi,dirubah menjadi putaran melintang, selain itu juga berfungsi sebagai reduser, component yang dimaksud adalah
a)
a. Differential
b)
b. Brake
c)
c. Final drive
d)
d. Semua betul
69.
Pada rear suspenai hyhropneumatic untuk mengontrol flow oil agar yang mengalir dari bottom side ke head atau sebaliknya dari head ke bottom dipergunakan
a)
a. Orifice
b)
b. leaf spring/plate
c)
c Check valve
d)
d Ball and Orifice
70.
Di bawah ini adalah yang bukan termasuk bagian dari front suspension hydraupneumatic
a)
a. Feed valve
b)
b. Check ball
c)
c. Damping force selector valve
d)
d. Cylinder
71.
Berikut termasuk dalam wheel specification
a)
a. Ukuran nominal yang meliputi Lebar , diameter dan jumlah lapisan ply serta ukuran rim-nya
b)
b. Ukuran dari ban standard
c)
c.Ukuran dari suatu ban beserta rim maupun rinnya
d)
d. Jumlah dari semua ukuran ban
72.
Kondisi Tire / Wheel mengalami keretakan kecil-kecil setelah unit tersebut beroperasi normal sekian Hours, kerusakan pada Tire / Wheel bisa disebabkan oleh
a)
a. Traveling terlalu cepat
b)
b. Sering Traveling
c)
c. Sering Parkir
d)
d. Tire Press tidak standard
