WorksheetsF1n4l Dr1v3 & Und3rc4rr14ge
Total questions: 90
Worksheet time: 45mins
Secara umum final drive adalah,...
Suatu komponen penggerak akhir yang terdiri dari susunan roda gigi berupa satu set roda gigi lurus dan atau satu set planetary gear
Suatu komponen penggerak akhir yang terdiri dari susunan roda gigi berupa satu set pinion gear dan bevel gear
Suatu komponen penggerak akhir yang terdiri dari susunan disc dan plate
Suatu komponen penggerak akhir yang terdiri dari susunan disc dan piston
Sebagai roda gigi penggerak akhir final drive berfungsi,...
Meningkatkan putaran
Mereduksi putaran dan meningkatkan torsi unit
Meningkatkan torsi
Meningkatkan putaran dan torsi
Gear ratio adalah,...
Perbandingan type teeth gear
Jumlah roda gigi yang digunakan
Jumlah perbandingan roda gigi output dan input roda gigi pada porosnya
Persamaan type teeth gear
Berikut ini merupakan susunan roda gigi,...
Double reduction system
Triple reduction system
Planetary gear system
Single reduction system
Berikut ini merupakan susunan roda gigi,...
Double reduction system
Planetary gear system
Triple reduction system
Single reduction system
Berikut ini merupakan susunan roda gigi,...
Double reduction system
Planetray gear system
Triple reduction system
Single reduction system

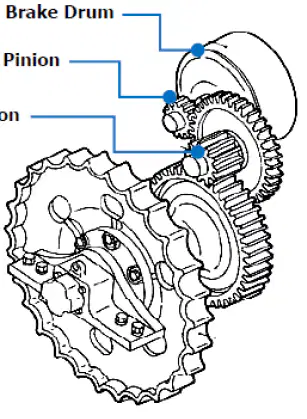

Tenaga penggeraknya dari steering clutch disalurkan ke pinion melalui brake drum dan flange, kemudian disalurkan ke sprocket melalui pinion,gear,sprocket shaft dan sprocket boss, merupakan jenis final drive,...
Single reduction rotated drive shaft
Single reduction fixed drive shaft
Double reduction
Planetary gear type rigid
Planetary gear type semi rigid

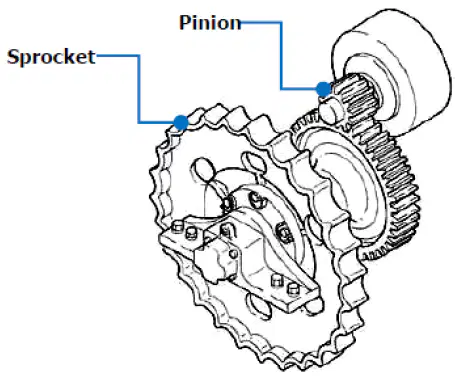

Putaran dari steering clutch akan diteruskan oleh hub ke pinion sehingga menggerakan gear, melalui hub putaran dari gear diteruskan ke sprocket, merupakan jenis final drive,....
Single reduction rotated drive shaft
Single reduction fixed drive shaft
Double reduction
Planetary gear type rigid
Planetary gear type semi rigid
Tenaga penggerak berasal dari steering cluth diteruskan melalui final drive flange ke 1st pinoin shaft, dari 1st pinion shaft putaran diteruskan ke 1st gear, 2nd pinion dan 2nd gear. Dari 2nd gear putaran diteruskan melalui final drive hub ke sprocket boss dan sprocket, merupakan jenis final drive,....
Single reduction rotated drive shaft
Single reduction fixed drive shaft
Double reduction
Planetary gear type rigid
Planetary gear type semi rigid

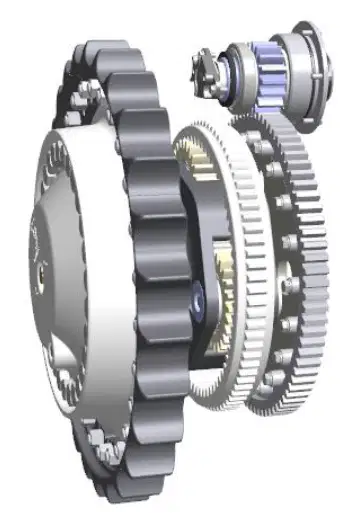

Tenaga penggerak berasal dari steering clutch diteruskan melalui 1st pinion, melalui 1st gear putaran dari 1st pinion diteruskan ke sun gear. Putaran dari sun gear diteruskan ke planet pinion tetapi ring gear dalam keadaan terkunci dengan cover, sehingga planetary pinion berputar pada sumbunya dan juga berputar mengelilingi sun gear. Putaran dari carrier selanjutnya diteruskan ke sprocket hub, dimana arah putaran carrier sama dengan arah putaran sun gear, putaran dari sprocket hub selanjutnya diteruskan ke sprocket teeth, merupakan jenis final drive,...
Single reduction rotated drive shaft
Single reduction fixed drive shaft
Double reduction
Planetary gear type rigid
Planetary gear type semi rigid
Tenaga penggerak berasal dari steering clutch diteruskan melalui 1st pinion, melalui 1st gear putaran dari 1st pinion diteruskan ke sun gear. Putaran dari sun gear diteruskan ke planet pinion tetapi ring gear dalam keadaan terkunci dengan cover, sehingga planetary pinion berputar pada sumbunya dan juga berputar mengelilingi sun gear. Putaran dari carrier selanjutnya diteruskan ke sprocket hub, dimana arah putaran carrier sama dengan arah putaran sun gear. Putaran dari sprocket hub selanjutnya diteruskan berturut - turut ke inner body, rubber bushing, outer body, sprocket boss dan sprocket teeth, merupakan final drive jenis,....
Single reduction rotated drive shaft
Single reduction fixed drive shaft
Double reduction
Planetary gear type rigid
Planetary gear type semi rigid
Front idler tidak dilengkapi dengan rubber pad, final drive tidak memakai rubber bushing dan equalizing beam hanya duduk diatas main frame, merupakan klasifikasi undercarriage type,....
Rigid type
Semi rigid type
Pada track frame nya dilengkapi dengan rubber pad dan sprocket dilengkapi dengan rubber bushin, equalizing beam nya di ikat dengan pin pada frame utama, merupakan klasifikasi undercarriage type,....
Rigid type
Semi rigid type
Berfungsi sebagai tempat kedudukan komponen - komponen undercarriage
Track frame
Track Roller
Track roller support
Carrier roller
Front idler
Berdasarkan klasifikasinya track frame yang dimounting pada main frame merupakan track frame type,...
Rigid mounting type
Pivot mounting type
Berdasarkan klasifikasinya masing - masing track frame dapat bergerk secara bebas,merupakan track frame type,...
Rigid mounting type
Pivot mounting type
Toe in adalah suatu keadaan perubahan kelurusan track frame kiri dan kanan ketika permukaan idler,...
Menuju kedalam mendekati center line of tractor
Menuju keluar menjauhi center line of tractor
Toe in adalah suatu keadaan perubahan kelurusan track frame kiri dan kanan ketika permukaan idler,...
Menuju kedalam mendekati center line of tractor
Menuju keluar menjauhi center line of tractor
Pada sebuah undercarriage berfungsi sebagai pembagi berat unit ke track dan sebagai pengarah track link adalah,...
Track roller
Track roller support
Carrier roller
Berikut ini merupakan track roller jenis,...
Single flange roller
Double flange roller
Berikut ini merupakan track roller jenis,....
Single flange roller
Double flange roller
Fungsi oil yang terdapat didalam track roller bertujuan untuk mengurangi keausan yang terjadi akibat gesekan antara,...
Flange dan shaft
Bushing dan shaft
Shaft dan bearing
Bearing dan flange
Berfungsi untuk mencegah terjadinya kebocoran oli dari dalam keluar dan sebaliknya mencegah agar debu, pasir atau lumpur masuk kebagian dalam adalah,....
Bushing
Oil chamber
Floating seal
Roller
Berfungsi sebagai pemegang atau tempat dudukan dari track roller,....
Bracket
Bushing
Track roller support
Frame
Dapat menyesuaikan dengan bentuk permukaan tanah yang tidak rata dengan meminimalkan slip antara permukaan tanah dengan track shoe merupakan Track roller support,...
Rigid type
Boogie type

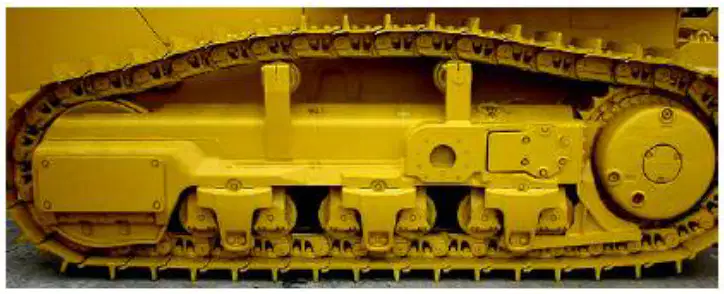

Berikut ini merupakan track roller type,....
Rigid type
Boogie type
X - Boogie type
K - Boogie type
Berikut ini merupakan track roller type,....
Rigid type
Boogie type
X - Boogie type
K - Boogie type
Menahan berat gulungan atas dari track shoe assy agar tidak kendor serta menjaga gerakan track shoe antara sprocket ke idler atau sebaliknya agar tetap lurus adalah,....
Track roller
Carrier roller
Frame assy
Pivot
Berikut ini merupakan carrier roller dengan type,....
Flange type
Flat type
Berikut ini merupakan carrier roller dengan type,....
Flange type
Flat type
Berikut ini merupakan carrier roller dengan type,...
Center flange type
Single flange type
Berikut ini merupakan carrier roller dengan type,....
Center flange type
Single flange type
Berfungsi untuk membantu menegangkan atau mengendorkan track dan meredam beban kejut adalah,...
Track frame
Track roller
Recoil spring
Front idler
Berfungsi untuk meredam beban kejut yang berasal dari front idler, sehingga dapat memperpanjang umur komponen dan menambah kenyamanan operator,....
Track frame
Front idler
Recoil spring
Rubber cushion
Berfungsi menjaga kekencangan track shoe assembly,....
Front idler
Rubber cushion
Track adjuster
Track link
Berfungsi untuk meneruskan tenaga gerak ke track melalui bushing dan merubah putaran menjadi gulungan pada track agar unit dapat bergerak,...
Sprocket
Front idler
Track adjuster
Recoil spring
Berikut ini adalah sprocket dengan type,....
Solid type
Segment type
Berikut ini adalah sprocket dengan type,....
Solid type
Segment type
Berfungsi merubah gerakan putaran menjadi gerakan gulungan dan sebagai tempat tumpuan dari track roller sehingga memungkinkan crawler tractor dapat berjalan adalah,....
Track link
Track Frame
Track shoe
Track roller
Berfungsi sebagai penumpu berat unit, tempat dudukan pin,bushing dan track shoe, tempat persinggungan dengan roller saat crawler tractor diam maupun bergerak, menghubungkan dan memutuskan crawler aalah,...
Track frame
Track roller
Link
Shoe
Berikut ini adalah link dengan type,....
Reguler
Master
Berikut iini adalah link dengan type,.....
Reguler
Master
Berfungsi menghubungkan dan memutuskan link satu dengan link berikutnya serta sebagai tempat dudukan bushing, seal assy, plug dan spacer adalah,.....
Pin
Bolt
Berikut ini adalah pin denga type,...
Reguler pin
Master pin
Berikut ini adalah pin dengan type,....
Reguler type
Master type
Berfungsi sebagai tempat persinggungan antara diameter luar bushing dengan permukaan teeth sprocket
Pin
Link
Bushing
Shoe
Berikut ini merupakan bushing type,....
Reguler
Master
Berikut ini merupakan bushing dengan type,.....
Reguler
Master
Berikut ini merupakan type - type dari,...
Bushing
Pin
Dust seal
Bolt

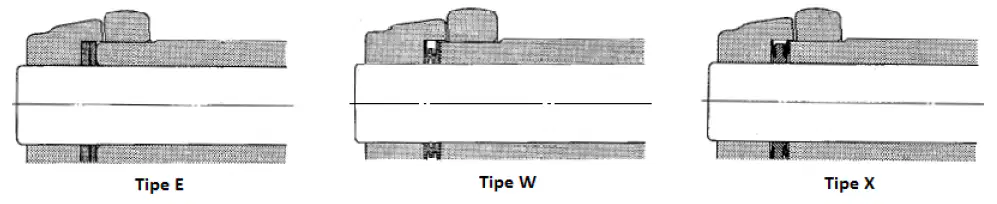

Diaplikasikan pada medium and large Bulldozer dan material terbuat dari polyurethane rubber merupakan dust seal type,....
E
W
X
Y
Diaplikasikan pada small Bulldozer dan material terbuat dari Urethane rubber reinforced with teflon merupakan dust seal type,......
E
W
X
Y
Diaplikasikan pada Large Bulldozer dan material terbuat dari Steed plate spring merupakan dust seal type,....
E
W
X
Y
Bagian dari undercarriage yang berfungsi sebagai tempat persinggungan dengan tanah juga merupakan alas gerak crawler tractor serta merupakan pembagi berat unit kepermukaan tanah adalah,...
Track roller
Idler
Sprocket
Track shoe
Berikut ini merupakan track shoe type,....
Single grouser shoe
Double grouser shoe
Triple grouser shoe
Beriku ini merupakan track shoe type,....
Single grouser type
Double grouser type
Triple grouser type
Berikut ini merupakan track shoe type,....
Single grouser type
Double grouser type
Triple grouser type

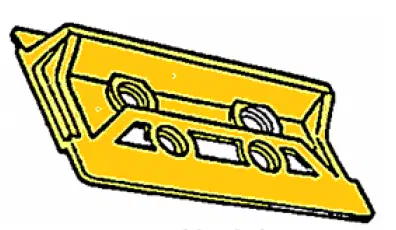

Berikut ini merupakan track shoe type,....
Rockbed shoe
Heavy duty shoe
Swamp shoe
Berikut ini merupakan track shoe type,.....
Rockbed shoe
Heavy duty shoe
Swamp shoe
Berikut ini merupakan track shoe type,.....
Rockbed shoe
Heavy duty shoe
Swamp shoe

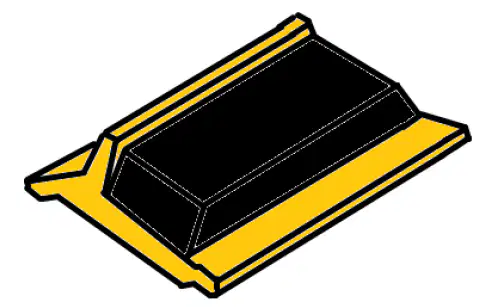

Berikut ini merupakan track shoe type,.....
Snow shoe
Flat shoe
Self-traveling rubber shoe

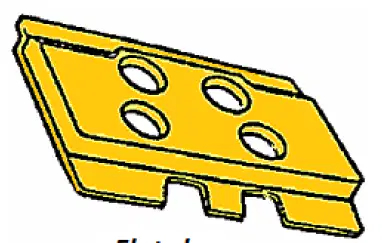

Berikut ini merupakan track shoe type,.......
Snow shoe
Flat shoe
Self-travelingrubber shoe
Berikut ini merupan track shoe type,.....
Snow shoe
Flat shoe
Self-traveling rubber shoe
Berfungsi untuk menahan bagian depan unit Bulldozer/Dozer shovel yang diteruskan ke track frame dengan ditahan oleh bracket adalah,....
Chasis
Pivot
Equalizer beam
Front idler
Berfungsi melindungi komponen - komponen undercarriage dari kerusakan yang diakibatkan oleh gesekan atau benturan dari luar serta mencegah lepasnya track link adalah,....
Bracket
Guard
Sprocket
Idler
Berfungsi melindungi final drive case dari keausan akibat gesekan dengan material dari luar adalah,.....
Roller guard
Wear guard
Cover
Tool yang digunakan untuk melakukan pengukuran ketinggian komponen,panjang,lebar,tebal suatu komponen dan diameter komponen
Multi sclae
Multi meter
Outside caliper
Convex rule
Dari gambar berikut, angka pada bagian atas merupakan skala pembacaan,....
Reguler scale
1st vernier
2nd vernier
Dari gambar berikut,angka pada bagian bawah merupakan skala pembacaan,....
Reguler scale
1st vernier
2nd vernier
Pembacaan antara 1st vernier dan 2nd vernier digunakan untuk pengukuran,.....
Ketebalan
Kedalaman
Panjang
Outside diameter dari track roller
Berikut ini adalah pengukuran,.....
Link Height
Link pitch
Link thicknes
Link master
Berikut ini adalah pengukuran,....
Link height
Track roller outside diameter
Track roller height
Center of track roller
Tool yang digunakan pada pengukuran berikut adalah,....
Vernier caliper
Multi sclae
Convex rule
Outside caliper
Tool berikut adalah,....
Teeth gauge
Sprocket wear gauge
Teeth deformasi
Dial gauge

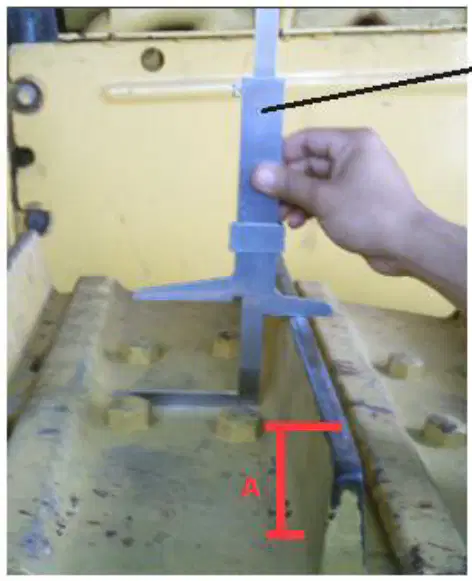

Beikut ini adalah pengukuran,....
Grouser bending
Track shoe thickness
Grouser height
Grouser Deformasi
Pengukuran link pitch antara master pin dan reguler pin dilakukan pada,.....
2 pin
3 pin
4 pin
5 pin
Pengukuran link pitch antara reguler pin dilakukan minimal 2 link dari master pin dan jarak yang diukur adalah,.....
2 pin
3 pin
4 pin
5 pin
Berikut ini adalah pengukuran,.....
Inner diameter bushing
Outer diameter bushing
Skala bushing
Bending of pin
Berikut ini adalah pengukuran,.....
Outside diameter track roller
Outside diameter carrier roller
Roller thickness
Berikut ini adalah pengukuran,.....
Outer diameter of protusion
Idler tread step
Outer diameter of tread
Depth of tread
Aktivitas peremajaan komponen undercarriage disebut juga dengan,.....
Rebuild
Repair
Replacement
Change
Aktivitas penggantian komponen undercarriage disebut juga dengan
Rebuild
Repair
Replace
Change
Aktivitas penyetelan yang dilakukan terhadap bagian - bagian yang memerlukannya disebut dengan,.....
Rebuild
Replace
Adjustment
Repair
Selain menggunakan percent worn chart tingat keausan juga dapat dihitung menggunakan persamaan berikut,....
Worn (wear rate) = Measured wear rate - Standart value / Standart value - Repair limit X 100%
Worn (wear rate) = Standar value + Measured wear rate / Standart value - Repair limit X 100%
Worn (wear rate) = Standart value - Measured rate / Standart value - Repair limit X 100%
Worn (wear rate) = Standart value - Repair limit / Standart value - Measured rate X 100%
Hours left chart digunakan untuk,.....
Mengetahui tingkat keausan komponen under carriage
Mengestimasi umur komponen under carriage
Menentukan tingkat keausan komponen under carriage
Untuk menentukan sisa umur kompone under carriage dapat juga dihitung dengan menggunakan persamaan,....
a = y . x k
y = a . x k
x = y . a k
k = a . y x
Dalam persamaan perhitungan sisa umur komponen under carriage k merupakan simbol dari,.....
Wear rate
Operation hours
Faktor
Konstanta

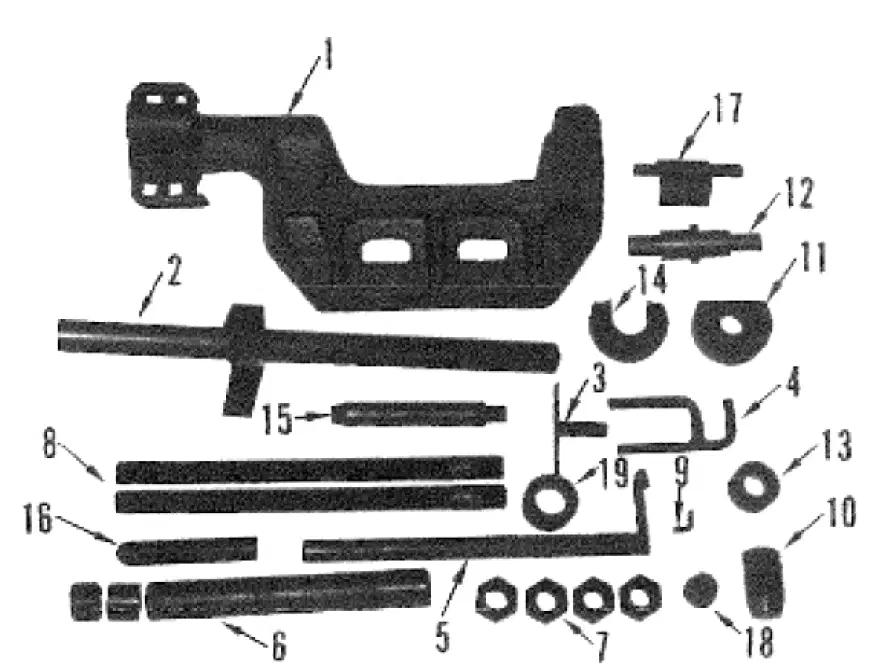

Berikut ini adalah special tools yang digunakan untuk remove dan install master pin, bagian no 2 adalah,.....
Adapter
Extension
Support
Pin pusher
Berikut ini adalah special tools yang digunakan untuk melepas sprocket dan sprocket hub, bagian no 5 adalah,.....
Spacer
Sleeve
Coupling
Guide

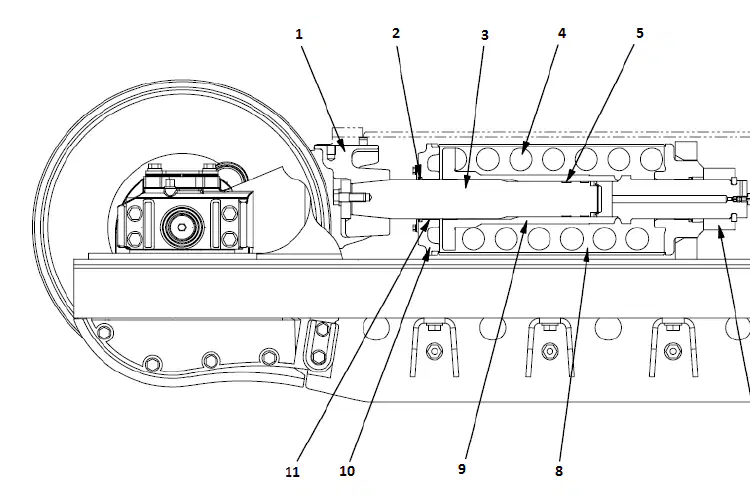

Berikut ini adalah gambar recoil spring assembly, bagian no 9 adalah,....
Bushing
Housing
Holder
Cylinder
Berikut ini adalah gambar recoil spring assembly, bagian no 1 adalah,....
Rod
Yoke
Cylinder
Holder
