WorksheetsMOT 01 Blacharz samochodowy Styczeń 2020
Total questions: 40
Worksheet time: 20mins
Na rysunku przedstawiono samochód posiadający nadwozie typu
SUV
Coupe
Limuzyna
Hatchback
Na rysunku przedstawiono szkic samochodu posiadającego nadwozie
trójbryłowe
dwubryłowe.
jednobryłowe
czterobryłowe
Na rysunku przedstawiono ramę
niezależną (nieniosącą)
zespoloną (półniosącą)
pomocniczą
dodatkową
Na rysunku przedstawiono nadwozie o strukturze
ramowej
mieszanej
skorupowej
szkieletowej.
Elementy nadwozi samochodowych nie wykonywane z tworzyw sztucznych to między innymi
panele dachu
błotniki przednie
podłużnice przednie
panele zewnętrzne drzwi
Gniazdo kolumny McPhersona, to część konstrukcyjna samonośnych nadwozi samochodowych, która łączy się sztywno z nadkolem i
słupkiem B.
przegrodą czołową
przegrodą czołową oraz słupkiem A
przegrodą czołową oraz słupkiem B
Do wklejenia przedniej szyby samochodowej należy użyć
kleju poliuretanowego do szyb
masy klejąco-uszczelniającej
uszczelki samoprzylepnej
silikonu uniwersalnego
Materiałem nie stosowanym w produkcji nadwozi samochodowych jest
szkło
żeliwo
stop aluminium
stal głęboko tłoczna.
Na rysunku przedstawiono uszkodzenie samochodu powstałe w wyniku uderzenia
czołowego centralnego
bocznego lewostronnego
czołowego lewostronnego
bocznego prawostronnego

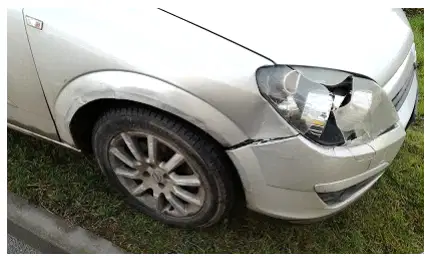

Na rysunku przedstawiono samochód z widocznymi uszkodzeniami
pokrywy silnika i reflektora
pokrywy silnika i zderzaka przedniego
błotnika przedniego, reflektora i zderzaka przedniego
pokrywy silnika, zderzaka przedniego i błotnika przedniego
Na rysunku przedstawiono uszkodzenie powstałe w wyniku
korozji mechanicznej
odkształcenia cieplnego
zużycia eksploatacyjnego
uderzenia mechanicznego
Urządzenie przedstawione na rysunku, używane do wstępnej diagnostyki uszkodzonych nadwozi, to
cyrkiel pomiarowy
wieża pomiarowa
liniał pomiarowy
miara zwijana
Na rysunku przedstawiono urządzenie stosowane do
wyważania kół
diagnostyki silnika
pomiaru geometrii kół
pomiaru odkształceń płyt podłogowych

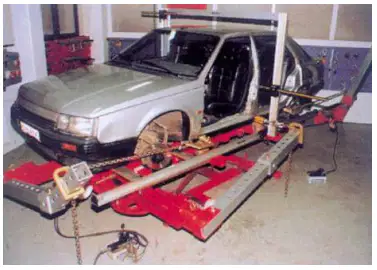

Na rysunku przedstawiono
podnośnik najazdowy
ramę naprawczą nadwozi
urządzenie do pomiaru geometrii kó
urządzenie do pomiaru odkształceń nadwozi.
Na rysunku przedstawiono samochód w trakcie pomiaru
geometrii bryły nadwozia
geometrii kół
kątów pochylenia kół
szczelin pomiędzy elementami nadwozia.

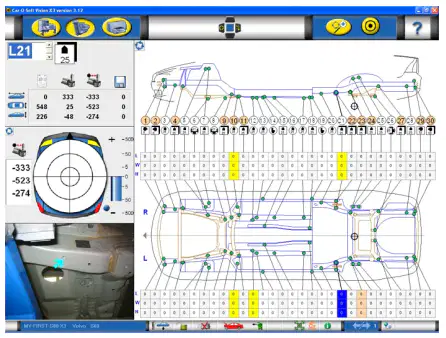

Na rysunku przedstawiono kartę pomiarową
wyważenia kół samochodu
geometrii zawieszenia pojazdu.
wymiarów elementów nadwozia
bazowych punktów pomiarowych bryły nadwozia

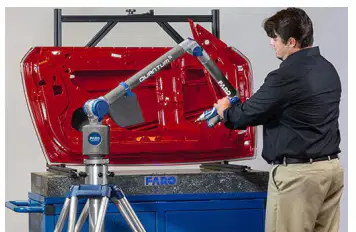

Pomiar punktów bazowych przedstawiony na rysunku wykonywany jest za pomocą
detektora ultradźwiękowego
urządzenia laserowego
cyrkla mechanicznego
ramienia pomiarowego
Na rysunku przedstawiono urządzenie służące do
cięcia.
gięcia
nitowania
zgrzewania
Ze względu na bezpieczeństwo jazdy, natychmiastowej naprawy blacharskiej wymaga
zagięcie pokrywy silnika.
porysowana pokrywa bagażnika
wgnieciony punktowo prawy błotnik.
skorodowane perforacyjnie gniazdo zawieszenia.
Uszkodzenie metalowego elementu nadwozia samochodu powstałe w wyniku gradobicia wskazane jest naprawiać poprzez
cynowanie
zaspawanie
wypychanie
szpachlowanie
Na rysunku przedstawiono skorodowane gniazdo kolumny McPhersona, które należy naprawić poprzez
wzmocnienie pionowe
wymianę elementu
spawanie obejmy
łatanie pęknięcia
Element nadwozia samochodowego przedstawiony na rysunku wykonano metodą
zwijania
tłoczenia
zaginania
wyoblania.
W celu ukształtowania blach w gotowe elementy nadwozi, poddawane są one procesowi
kucia
tłoczenia
prasowania
przeciągania
Na rysunku przedstawiono narzędzie używane podczas napraw blacharskich, służące do
ściągania
rozpierania
wyciągania
wypychania
Na rysunku przedstawiono podstawowy zestaw narzędzi stosowany do
napraw blacharskich
demontażu szyb wklejanych
wymiany elementów karoserii.
wypychania wgnieceń bez uszkodzenia powłoki lakierowej.
Przedstawione na rysunku uszkodzenie, nazywane potocznie „bananem”,
naprawiane jest za pomocą wyciągania i prostowania
naprawiane jest poprzez wymianę poszycia zewnętrznego
naprawiane jest poprzez wymianę drzwi i płyty podłogowej
ze względów technicznych i kosztów naprawy nie powinno być naprawiane.
Najbardziej ekonomiczną metodą naprawy pojedynczego wgniecenia na pokrywie bagażnika powstałego po gradobiciu jest
wymiana pokrywy bagażnika
wypychanie bez lakierowania
wyciąganie za pomocą spotter
wyklepanie młotkiem blacharskim
Na rysunku przestawiono narzędzie używane do
zaciskania profili
odkręcania śrub
cięcia blachy
cięcia rur.
Urządzenie przedstawione na rysunku to
spawarka TIG
spawarka MAG
zgrzewarka spotter
spawarka elektryczna
Niewielkie odkształcenie pasa tylnego na łączeniu z błotnikiem, bez uszkodzenia powłoki lakierowej, naprawia się metodą
wyklepywania
wyciągania na klej
wyciągania zgrzewarką blacharską.
wypychania rozpierakiem hydrauliczny
Narzędzie służące do wykrawania otworów oraz do kształtowania i wyginania krawędzi blach to
spotter
zgrzewarka
dziurkarko-felcarka
spawarka MIG-MAG
Na rysunku przedstawione zostało połączenie
nitowe
klejone
spawane
zgrzewane
Podejmując się naprawy powypadkowej samochodu, w pierwszej kolejności należy
ustalić zakres uszkodzenia
odczytać przebieg samochodu
dokonać wyboru metody naprawy.
ustalić grubość powłoki lakierowej
Na rysunku przedstawiono dysze służące do wykonania połączenia metodą
klejenia.
lutospawania
lutowania miękkiego
spawania punktowego

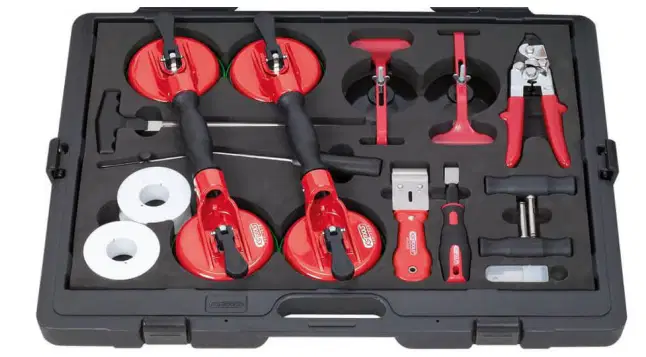

Na rysunku przedstawiono zestaw narzędzi stosowany do
napraw blacharskich
wymiany uszkodzonych szyb
naprawy elementów z kompozytów
naprawy elementów z tworzyw sztucznych
Przedstawiony na rysunku etap naprawy wskazuje na rozpoczęcie przygotowań do naprawy
podłużnicy pojazdu
poprzecznicy pojazdu
bocznej lewej części pojazdu
przedniej prawej części pojazdu
Zabezpieczenie antykorozyjne zewnętrznej części podłogi nadwozia pojazdu wykonywane jest metodą
malowania farbą podkładową
natrysku substancji woskowych
natrysku substancji bitumicznych
nałożenia preparatów na bazie żywic
W celu zabezpieczenia antykorozyjnego wewnętrznych elementów profili nadwozia pojazdu używane są substancje
kauczukowe.
bitumiczne
woskowe
akrylowe
Do czynności wykonywanych w celu przygotowania podwozia pojazdu do konserwacji nie należy
odrdzewianie
piaskowanie
malowanie
mycie
Rysunek przedstawia narzędzie służące do
malowania nadwozi pojazdu
oczyszczania nadwozi pojazdu.
konserwacji profili zamkniętych pojazdu
konserwacji powierzchni zewnętrznych pojazdu
