Hidráulica y neumática

Total questions: 35

Worksheet time: 49mins

Name
Class
Date
1.

Los líquidos y los gases tienen la capacidad de fluir debido a la movilidad de las partículas que los constituyen (sus moléculas tienen poca fuerza de atracción entre ellas), por esta razón se llaman fluidos. Por lo tanto, las mismas leyes básicas controlan el comportamiento estático y dinámico de ambos, líquidos y gases.

a)

claro

b)

será...

2.
Cualquier fluido adopta la forma del recipiente que lo contiene, y ejerce ... sobre sus paredes
a)
viscosidad
b)
desgaste
c)
presión
3.
Cuál de los siguientes no es un fluido
a)
aceite
b)
tocino
c)
agua
d)
aire
4.
Los ..... tienen un tamaño definido y son prácticamente incomprensibles, mientras que los .... ocupan todo el volumen desponible y pueden ser comprimidos, por lo que la potencia que pueden transmitir es más baja
a)
líquidos
b)
gases
5.
La .... y la ..... son aplicaciones de transmisión de energía mediante fluidos, la primera usa como medio el aire y la segunda aceite u otro líquido
a)
hidraúlica/neumática
b)
neumática/hidraúlica
c)
dinámica/estática
6-9.

Según el principio de Pascal la presión ejercida sobre un fluido incompresible y en equilibrio dentro de un recipiente de paredes indeformables se transmite con igual intensidad en todas las direcciones y en todos los puntos del fluido.

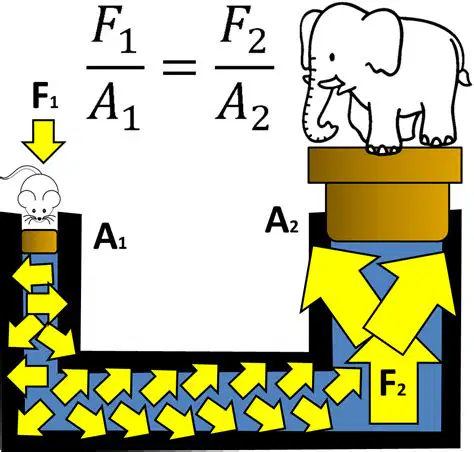

La prensa hidráulica constituye la aplicación fundamental del principio de Pascal y también un dispositivo que permite entender mejor su significado. Consiste, en esencia, en dos cilindros de diferente sección comunicados entre sí, y cuyo interior está completamente lleno de un líquido. Dos émbolos de secciones diferentes se ajustan, respectivamente, en cada uno de los dos cilindros, de modo que estén en contacto con el líquido. Cuando sobre el émbolo de menor sección A1 se ejerce una fuerza F1 la presión p1 que se origina en el líquido en contacto con él se transmite íntegramente y de forma casi instantánea a todo el resto del líquido; por el principio de Pascal esta presión p1 será exactamente igual a la presión p2 que ejerce el fluido en la sección A2, es decir:

𝑝1=𝑝2;

como la presión es la fuerza ejercida por unidad de superficie, tenemos:

6.

Según este principio, una fuerza pequeña puede mover algo muy pesado

a)

verdadero

b)

falso

7.

al aplicar una fuerza F1 obtenemos una fuerza F2 que es

a)

menor que F1

b)

igual que F2

c)

mayor que F2

d)

nula

8.

Si el área menor es 100 veces más pequeña que el área mayor (A2=10*A1), para levantar el elefante que pesa 5.000 kg, el ratón tendrá que ejercer una fuerza de ... kg.

(a)

9.

Una carga de 50 Newtons es colocada sobre el pistón pequeño de una máquina hidráulica, y equilibra a un peso desconocido ubicado sobre el pistón mayor. Si el área del pistón menor es 2 cm2, y el área del pistón mayor es 100 cm2. ¿Cuál es el tamaño del peso desconocido?

a)

2'5 N

b)

25 N

c)

250 N

d)

2500 N

10.

los sistemas de este tipo operan según un circuito cerrado, en el que el líquido se bombea de un depósito a las válvulas y actuadores, y luego vuelve al depósito para volver a circular

a)

hidraúlicos

b)

neumáticos

11.
Sistemas diseñados para funcionar con presiones más elevadas, por lo que son adecuados para trabajos que requieran una potencia mayor
a)
hidraúlica
b)
neumática
12.
Al ser menor la densidad del fluido, estos sistemas pueden moverse a velocidades mayores, por lo que es adecuada para realizar tareas repetitivas
a)
hidraúlica
b)
neumática
13.
Tiene menor eficiencia energética, pues no toda la fuerza se transforma en trabajo útil, y mantener la presión del circuito consume mucha energía
a)
hidraúlica
b)
neumática
14.
Estos sistemas pueden soportar temperaturas elevadas (asociadas a la alta presión), por lo que los fluidos pueden expertimentar temperaturas altas sin degradarse
a)
hidraúlica
b)
neumática
15.
Suelen presentar mayor longevidad, siempre que se realice un mantenimiento adecuado, pues sus componentes sufren un desgaste menor; además no presentan problemas de deterioro del fluido
a)
hidraúlica
b)
neumática
16.
El mantenimiento presenta la ventaja de una mayor disponibilidad de repuestos y facilidad de reparación.
a)
hidraúlica
b)
neumática
17.

Generan más ruido, lo que puede ser molesto y requerir medidas de aislamiento

a)
hidraúlica
b)
neumática
18.
Los fluidos utilizados pueden contaminar o provocar daños, por lo que los derrames accidentales han de limpiarse inmediatamente
a)
hidraúlica
b)
neumática
19.
Es más segura en ambientes con riesgo de explosión
a)
hidraúlica
b)
neumática
20.
los fluidos de transmisión deben gestionarse adecuadamente como residuos peligrosos al final de su ciclo de vida
a)
hidraúlica
b)
neumática
21.
operan según un circuito abierto: el fluido pasa de los compresores a los actuadores, y luego se descarga directamente a la atmósfera, no recircula: Así, las fugas no son un problema importante, por lo que no hay que reparar tuberías ni reponer fluido con tanta frecuencia
a)
hidraúlica
b)
neumática
22.
filtros son más baratos y fáciles de cambiar
a)
hidraúlica
b)
neumática
23.
requiere más mantenimiento, pues han de realizarse análisis de la calidad del fluido y reponerlo por degradación en los periodos recomendados
a)
hidraúlica
b)
neumática
24.
el coste inicial de la instalación suele ser mayor, pero puede resultar conveniente por otros factores como el mantenimiento o la eficiencia energética a largo plazo
a)
hidraúlica
b)
neumática
25.
el fluido tiene cierta elasticidad, lo que puede afectar la posición, por lo que los movimientos de los actuadores no son tan precisos
a)
hidraúlica
b)
neumática
26.
es más segura en ambientes explosivos al no manejar líquidos inflamables
a)
hidraúlica
b)
neumática
27.
Pueden usarse en condiciones muy extremas de temperatura sin afectar a su rendimiento
a)
hidraúlica
b)
neumática
28.
El tipo de sistema más apropiado para una carretilla elevadora
a)
hidraúlico
b)
neumático
29.
El tipo de sistema más apropiado para una línea automatizada que distribuye un producto en sus envases y los tapa
a)
hidraúlico
b)
neumático
30.
en los sistemas neumáticos, el elemento que capta aire de la atmósfera y elevan su presión al valor de trabajo deseado
a)
manómetro
b)
bomba
c)
compresor o generador
d)
pistón
31.
en los sistemas hidráulicos el elemento que proporciona la energía para hacer circular el fluido por el circuito es
a)
actuador
b)
bomba
c)
válvula
d)
batería
32.
transforma la presión del fluido en trabajo útil
a)
motor
b)
bomba
c)
válvula
d)
actuador
33.
es un actuador que transforma la energía neumática o hidraúlica en un movimiento de giro
a)
motor
b)
bomba
c)
válvula
d)
cilindro o pistón
34.
es un actuador que transforma la energía neumática o hidraúlica en un movimiento lineal
a)
motor
b)
bomba
c)
válvula
d)
cilindro o pistón
35.
es un elemento que controla en flujo y dirige el fluido a una u otra zona del circuito ; funciona como un interruptor
a)
conjunto de tuberías
b)
bomba
c)
válvula
d)
actuador
36.
conduce el fluido a través del circuito
a)
sistema de tuberías o conductos
b)
bomba
c)
válvula
d)
cilindro
37.
el aparato usado para medir presiones en el circuito es un
a)
manómetro
b)
pascualímetro
c)
barómetro
38.

Piensa en alguna máquina de aplicación alimentaria que hayas usado o conozcas que utilice sistemas hidráulicos o neumáticos, y describe su funcionamiento, y los componentes que crees que intervienen en el circuito. Puedes ayudarte de un dibujo o esquema.

4 lines
