WorksheetsПриборы тормозной системы прицепа
Total questions: 14
Worksheet time: 8mins

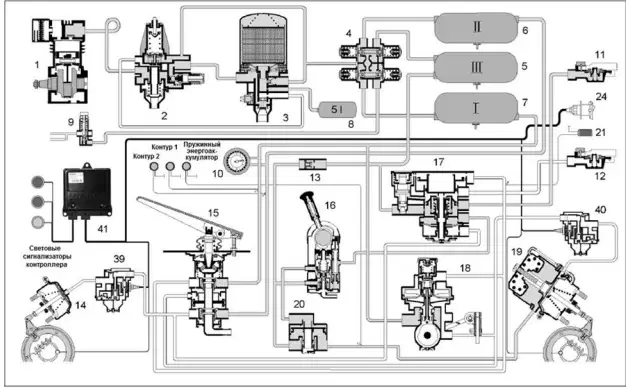

Вашему вниманию представлена условная схема подключения компонентов пневматических систем автомобиля-тягача. Отметьте только верные на Ваш взгляд утверждения
Позицией 17 на схеме показан 4-контурный защитный клапан
Позицией 17 на схеме показан тормозной кран
Позицией 17 на схеме показан клапан управления тормозами прицепа
Позицией 17 на схеме показан регулятор тормозных сил
Укажите верные на Ваш взгляд варианты предположений
На рисунке показан 4-контурный защитный клапан
На рисунке показан тормозной кран
На рисунке показан регулятор тормозных сил
На рисунке показан клапан управления тормозами прицепа
Выделите только верное на Ваш взгляд утверждение
В изображенный на рисунке прибор пневматической тормозной системы сжатый воздух подается через присоединение 11 и присоединение 12;
В изображенный на рисунке прибор пневматической тормозной системы сжатый воздух подается через присоединение 11, а через присоединение 12 сжатый воздух следует далее в тормозную систему прицепа;
В изображенный на рисунке прибор пневматической тормозной системы сжатый воздух подается через присоединение 12, а через присоединение 11 сжатый воздух следует далее в тормозную систему прицепа;
Ниже изложены предположения, касающиеся назначения клапана, установленного вблизи присоединения 11. Отметьте только те, которые Вы сочтете верными.
Клапан, установленный в присоединении 11, служит для предотвращения перетромаживания прицепа;
Клапан, установленный в присоединении 11, служит для предотвращения утечки сжатого воздуха из контура III при отсоединении линии питания прицепа сжатым воздухом;
Клапан, установленный в присоединении 11, служит для включения стояночной тормозной системы прицепа
Рисунок отображает внутреннее строение клапана управления тормозами прицепа. Внимательно прочтите предположения и отметьте только те, которые сочтете верными.
Присоединение 41 предназначено для подключения к верхней секции тормозного крана рабочей тормозной системы;
Присоединение 41 предназначено для подключения к регулятору тормозных сил, определяющему необходимое тормозное усилие в зависимости от степени загрузки транспортного средства;
Присоединение 41 предназначено для подключения к ручному тормозному крану стояночной и вспомогательной тормозной системы транспортного средства.

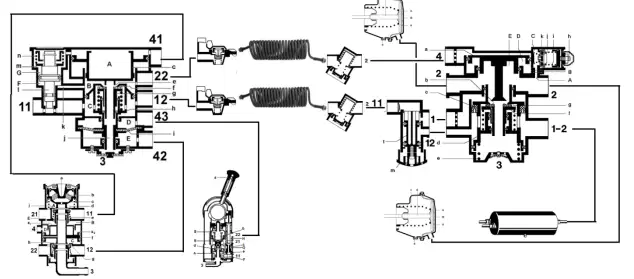

На схеме условно отображено соединение клапана управления тормозами прицепа с тормозным краном прицепа и органами управления рабочей и стояночной тормозной системы автопоезда. Внимательно изучите изложенные ниже предположения и отметьте только те, которые сочтете верными
К присоединению 22 клапана управления тормозами прицепа подключена автоматическая соединительная головка линии «Питания» прицепа сжатым воздухом;
К присоединению 12 клапана управления тормозами прицепа подключена автоматическая соединительная головка линии «Питания» прицепа сжатым воздухом;
К присоединению 22 клапана управления тормозами прицепа подключена автоматическая соединительная головка линии «Торможения» прицепа;
К присоединению 12 клапана управления тормозами прицепа подключена автоматическая соединительная головка линии «Торможения» прицепа.

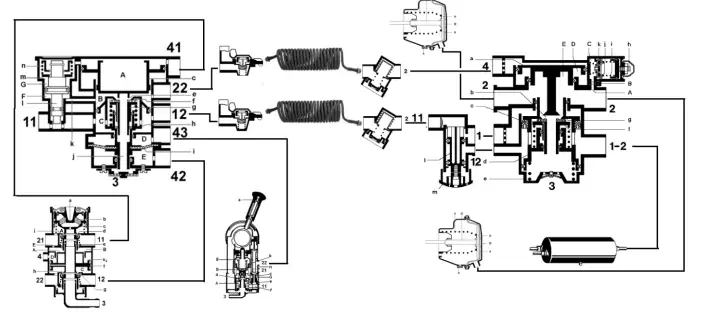

Укажите верные на Ваш взгляд утверждения
Ручной тормозной кран подает сжатый воздух на присоединение 43 клапана управления тормозами прицепа, если рукоятка ручного тормозного крана занимает позицию «Расторможено»;
Ручной тормозной кран выпускает сжатый воздух из присоединения 43 клапана управления тормозами прицепа, если рукоятка ручного тормозного крана занимает позицию «Расторможено»;
Ручной тормозной кран подает сжатый воздух на присоединение 43 клапана управления тормозами прицепа, если рукоятка ручного тормозного крана занимает позицию «Стояночный тормоз включен»;
Ручной тормозной кран выпускает сжатый воздух из присоединения 43 клапана управления тормозами прицепа, если рукоятка ручного тормозного крана занимает позицию «Стояночный тормоз включен»;

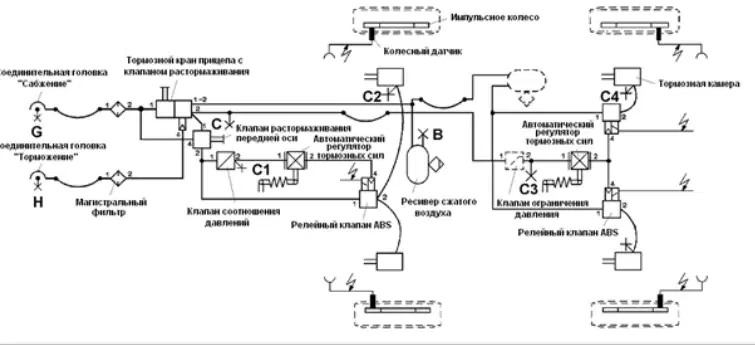

На приведенном ниже рисунке показана схема двухосного прицепа, оснащенного ABS. Укажите только верный вариант ответа
Электронная система управления торможением работает по схеме 2S/2M
Электронная система управления торможением работает по схеме 4S/3M
Электронная система управления торможением работает по схеме 4S/4M

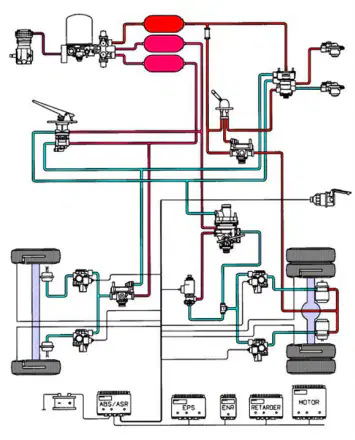

На приведенном рисунке показана пневматическая схема автомобиля-тягача, оснащенного электронной системой управления торможением ABS D-поколения. Отметьте только верное на Ваш взгляд утверждение
Электронная система управления торможением работает по схеме 2S/2M
Электронная система управления торможением работает по схеме 4S/3M
Электронная система управления торможением работает по схеме 4S/4M

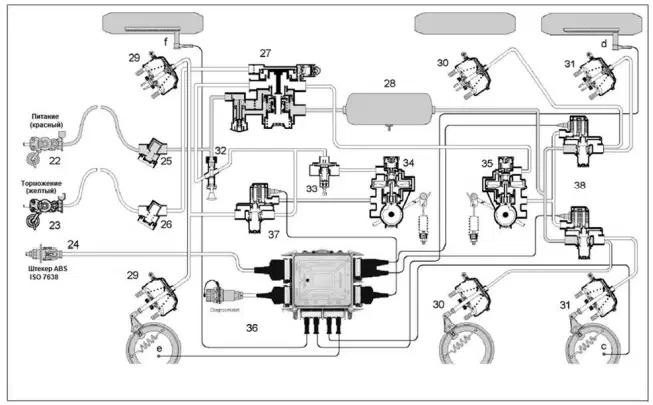

Ручной тормозной кран, обозначенный на схеме номером 32, предназначен для…
…перекрытия подачи сжатого воздуха по линии «Питание» перед отсоединением автоматической соединительной головки этой линии;
…выпуска сжатого воздуха из тормозных камер передней оси прицепа, так как поворот передней направляющей оси за дышло прицепа невозможен при заторможенных передних колесах прицепа;
…полного растормаживания рабочей тормозной системы прицепа.
Ручной кран, пристыкованный к тормозному крану прицепа предназначен для…
…перекрытия подачи сжатого воздуха по линии «Питание» перед отсоединением автоматической соединительной головки этой линии;
…выпуска сжатого воздуха из тормозных камер передней оси прицепа, так как поворот передней направляющей оси за дышло прицепа невозможен при заторможенных передних колесах прицепа;
…полного растормаживания рабочей тормозной системы прицепа.
Какой из предложенных ниже диагностических признаков может проявляться, если результаты измерений, предписанных производителем, отличались вариациями толщины диска?
Шум тормозов при эксплуатации
Тормоза прихватывает или дергаются
Пульсация педали тормоза
Мягкая (вялая) педаль тормоза
Тормозная педаль барабанного/дискового тормоза автомобиля с усилителем тормозного управления
медленно движется к полу при торможении. Какая из предложенных неисправностей является наиболее вероятной?
Потеря герметичности первого контура
внутри главного тормозного цилиндра.
Утечка вакуума в усилителе тормозного
управления.
Подтекает остаточный обратный клапан
главного тормозного цилиндра.
Внутренние утечки в
пневмогидравлическим усилителе
Где устанавливаются тормозные камеры с энергоаккумуляторами в системе тормозов автомобиля КамАЗ?
на переднем мосту автомобиля
на среднем мосту автомобиля
на заднем мосту автомобиля
1 и 2
