WorksheetsDiseño para Manufacturabilidad (DFM) en circuitos impresos
Total questions: 9
Worksheet time: 5mins
En diseño PCB que significa la sigla DMF
Design for Manufacturability
Design for Machine and Faith
Design for Machine and Factory
Design for More facturability

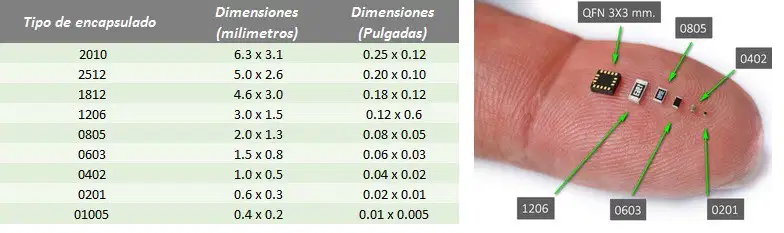

Falso o verdadero: Para un proceso de fabricacion se sugiere que sean mu variados los tamaños de los encapsulados
Falso
Verdadero
En un circuito de una sola capa, un componente tipo THT tiene un mayor soporte mecánico que en una tarjeta de dos capas.
Falso
Verdadero

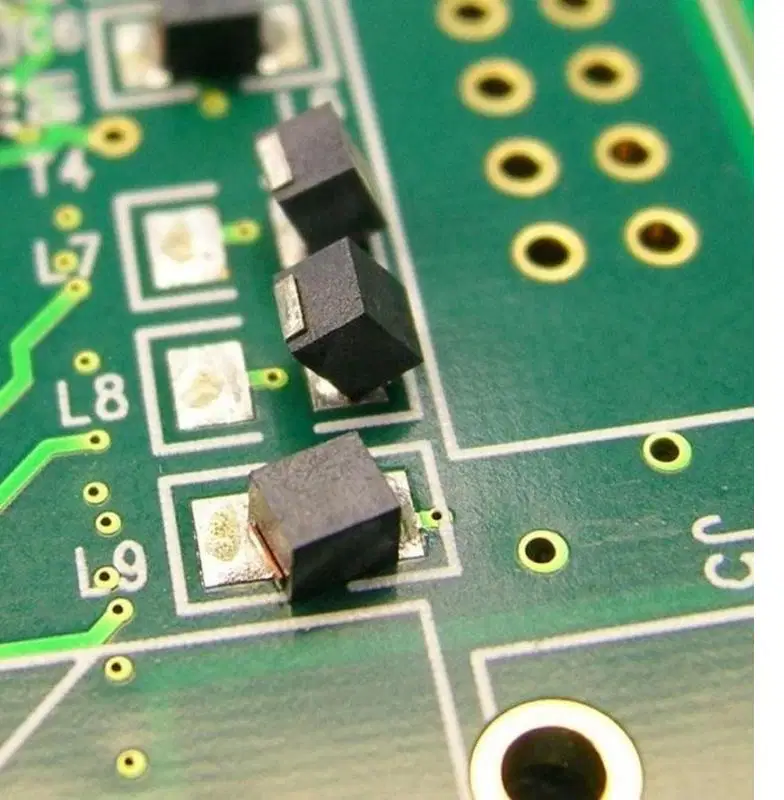

A que se debe el efecto “Lapida” (Tombstone) en los componentes SMD
Al uso de soldadura de dudosa calidad
Al diseño del componente (defectos de fabrica)
Al diseño de los PADs
Al uso de un perfil de temperatura muy alto
Seleccione de las siguientes imágenes cual es la posición recomendada para las vías
Falaso o verdadero: Se recomienda dejar las vías lo mas cerca de los PADs y si es posible dentro de los PADs
Falso
Verdadero
Se considera que un fiducial es
Una vía multicapas que sirve de soporte mecánico
Una marca que sirve de referencia a los sistemas de Pick & Place e inspección
Un Pad especial para marcar la funcionalidad de la tarjeta
Un agujero sin metalización que sirve para la sujeción mecánica de la tarjeta
Porque si tenemos componentes con encapsulados sin terminales como los BGAs, QFNs, etc No es conveniente que tengan componentes similares justo debajo de estos en la capa contraria
Porque los componentes debajo del BGA o QFN generarían interferencia electromagnética
Porque IPC considera este posicionamiento un error de diseño
Porque esto dificulta los proceso de inspección por rayos X
Porque eso dificulta las conexiones del integrado.
Si se diseña para servicio, se deben dejar una distancia adecuada entre los componentes para que cuando sea necesario cambiarlos, se facilite el proceso, sin afectar por la temperatura de la soldadura a los demás.
Falso
Verdadero
