WorksheetsULANGAN HARIAN BAB I (LISTRIK SEARAH)
Total questions: 24
Worksheet time: 4hrs 49mins
Name
Class
Date
1.
NAMA :
4 lines
2.
KELAS:
a)
XII MIA 1
b)
XII MIA 2
3.
Sebuah lampu X dihubungkan dengan sumber tegangan searah dan arus pada lampu diukur menggunakan amperemeter seperti pada gambar. Jika sumber tegangan ideal, maka besar hambatan lampu X adalah …..
a)
14 ohm
b)
20 ohm
c)
40 ohm
d)
70 ohm
e)
100 ohm
4.

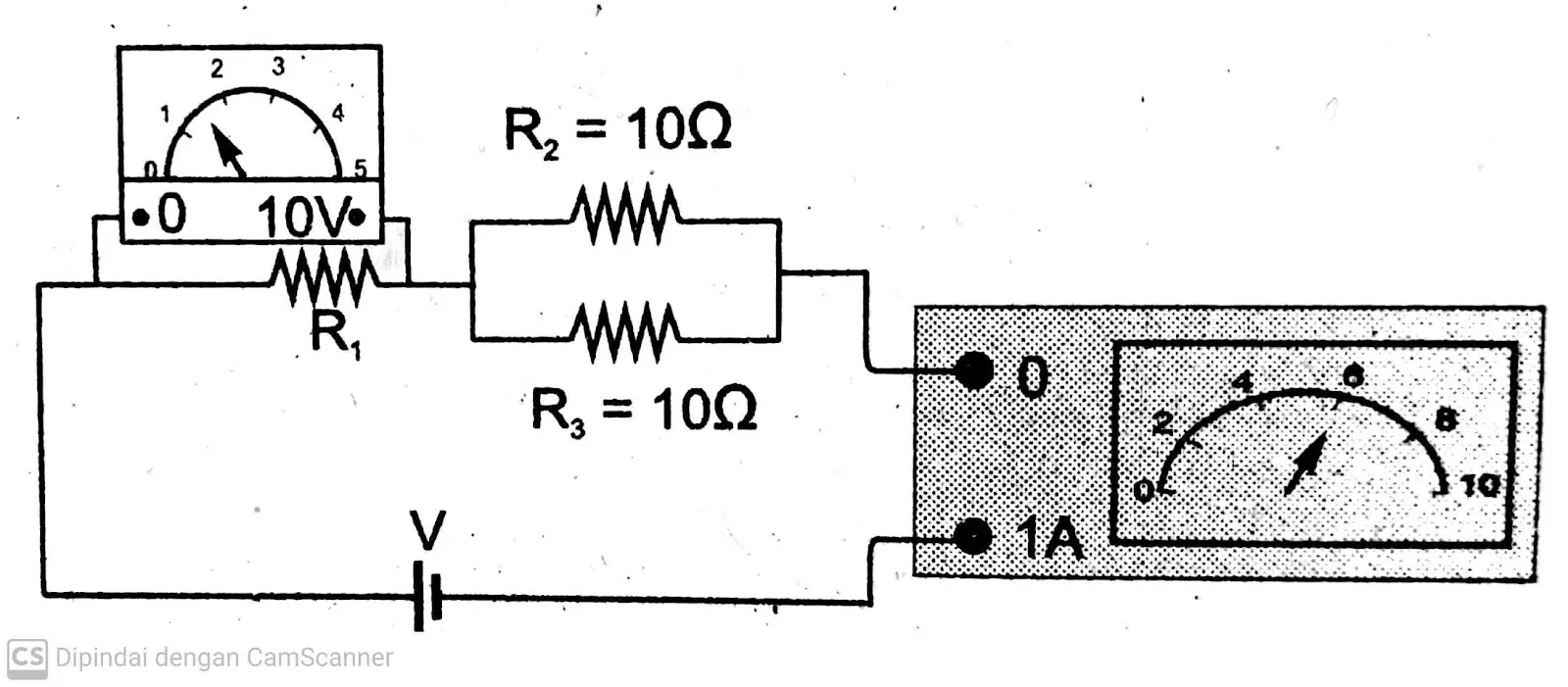

Amperemeter dan voltmeter digunakan untuk mengukur kuat arus dan tegangan pada suatu rangkaian seperti gambar. Besar tegangan sumber V adalah ….
a)
2 V
b)
5 V
c)
6 V
d)
10 V
e)
15 V
5.
Suatu lampu pijar tertulis 100 Watt 220 Volt. Besar daya yang diterima lampu ketika dipasang pada tegangan 110 Volt adalah ….Watt
a)
5
b)
10
c)
15
d)
20
e)
25
6.
Sebuah keluarga menyewa listrik PLN sebesar 1000 W dengan tegangan 110 V. Jika untuk penerangan, keluarga itu menggunakan lampu 400 W; 220 V, maka jumlah maksimal yang dapat dipasang ….
a)
10
b)
5
c)
15
d)
20
e)
25
7.
Perhatikan rangkaian listrik berikut. Jika hambatan 5 ohm pada rangkaian diganti dengan hambatan 7 ohm, maka perbandingan arus total yang mengalir pada rangkaian sebelum diganti dengan setelah diganti penggantian adalah …
a)
4 : 5
b)
5 : 4
c)
10 : 11
d)
11 : 5
e)
11 : 10
8.
Lima lampu identic dirangkai seperti pada gambar. Lampu identic L6 dipasang dekat L1, maka …..
a)
Lampu L1 menjadi lebih terang
b)
Lampu L2 menjadi lebih terang
c)
Lampu L1 sama terangnya dengan L3
d)
Lampu L1 sama terangnya dengan L6
e)
Lampu L2 sama terangnya dengan L6
9.
Perhatikan gambar rangkaian 5 lampu identic berikut. Lampu identic F dipasang pada kawat antara P dan Q. Bagaimana keadaan nyala lima lampu pada rangkaian listrik tersebut ….
a)
Lampu D dan E menyala lebih terang dari semula
b)
Lampu A, B, dan C menyala lebih terang dari semula
c)
Lampu D dan E lebih terang daripada A, B, dan C
d)
Lampu D dan E lebih redup dari semula
e)
Lampu D dan E sama terangnya dengan keadaan awal
10.
Jika tegangan lampu pijar diturunkan 20%, penurunan daya yang diserap lampu adalah …..
a)
25%
b)
36%
c)
49%
d)
64%
e)
81%
11.
Fatma berhasil mengukur nilai kuat arus listrik disuatu titik pada sebuah rangkaian elektronik. Ia memperoleh nilai 0,8A. Jika Fatma menggunakan amperemeter analog dan batas ukur amperemeter tersebut 1A. Penampakan skala alat tersebut yaitu…
a)
a
b)
b
c)
c
d)
d
e)
e
12.

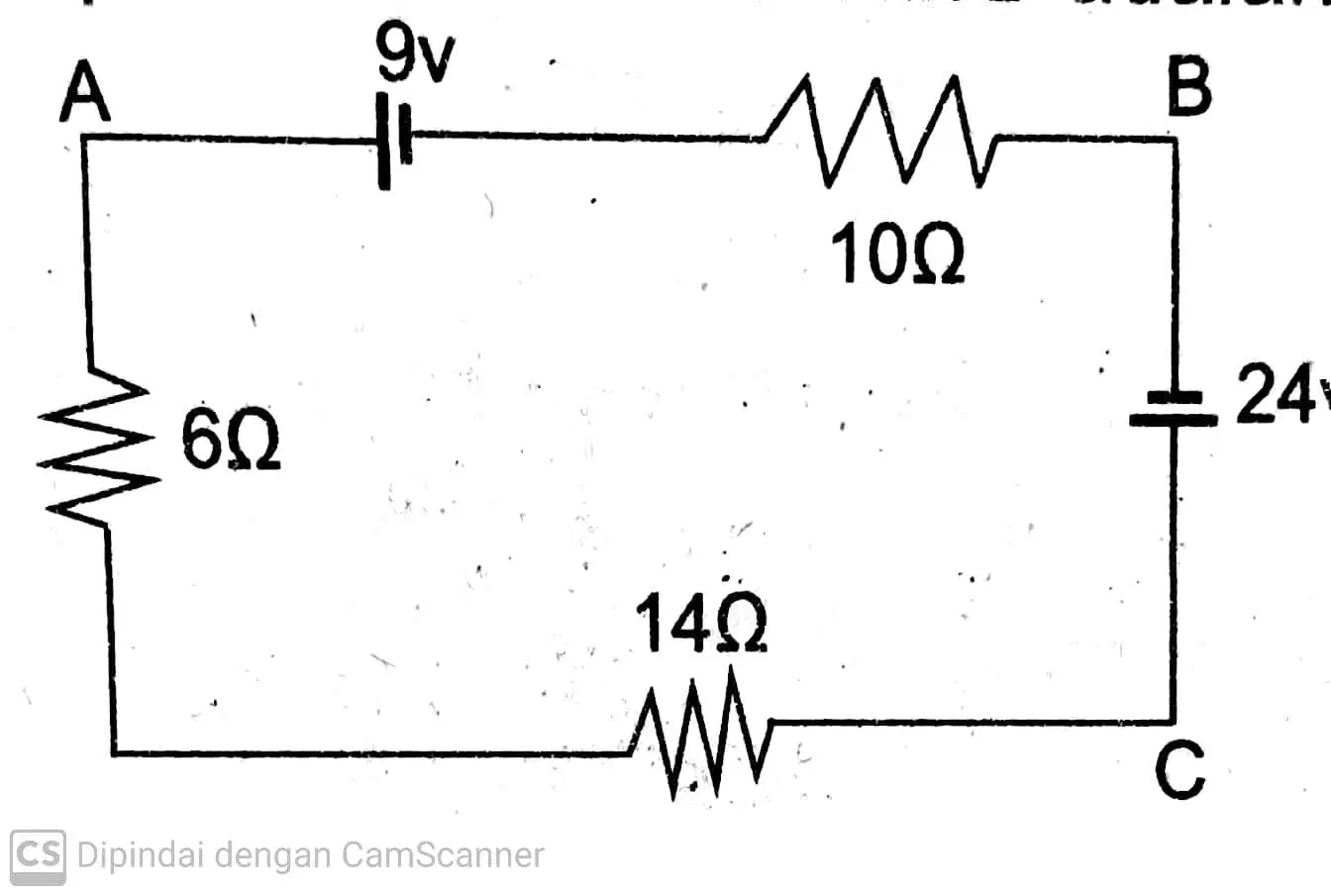

Rangkaian listrik arus searah seperti gambar. Beda potensial antara A dan D adalah …..
a)
2 V
b)
3 V
c)
6 V
d)
9 V
e)
12 V
13.

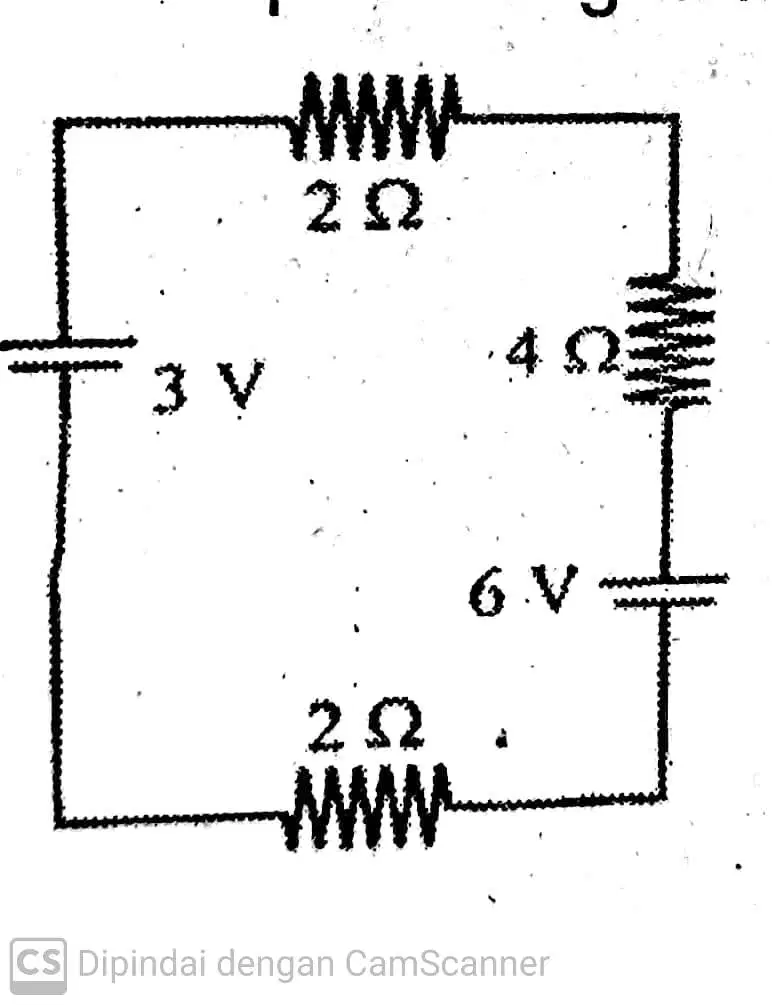

Perhatikan gambar rangkaian listrik berikut. Besar kuat arus pada rangkaian adalah ….
a)
1/8A
b)
1/4A
c)
3/4A
d)
3/8A
e)
1/2A
14.
Perhatikan gambar. Besar beda potensial pada hambatan 3 ohm adalah ….
a)
0,17 V
b)
0,50 V
c)
1,50 V
d)
2,00 V
e)
6,00 V
15.

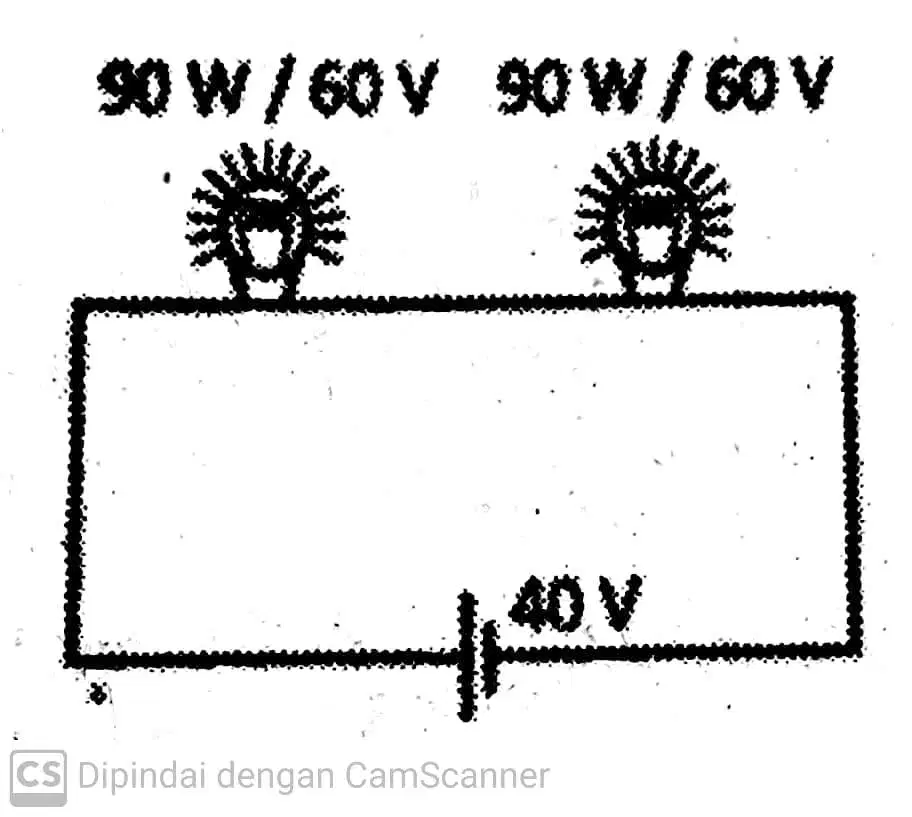

Dua buah lampu masing-masing 90W/60V dirangkai secara seri, kemudian dihubungkan dengan sumber tegangan 40 volt. Besar daya lampu adalah …. Watt
a)
15 watt
b)
20 watt
c)
25 watt
d)
30 watt
e)
40 watt
16.

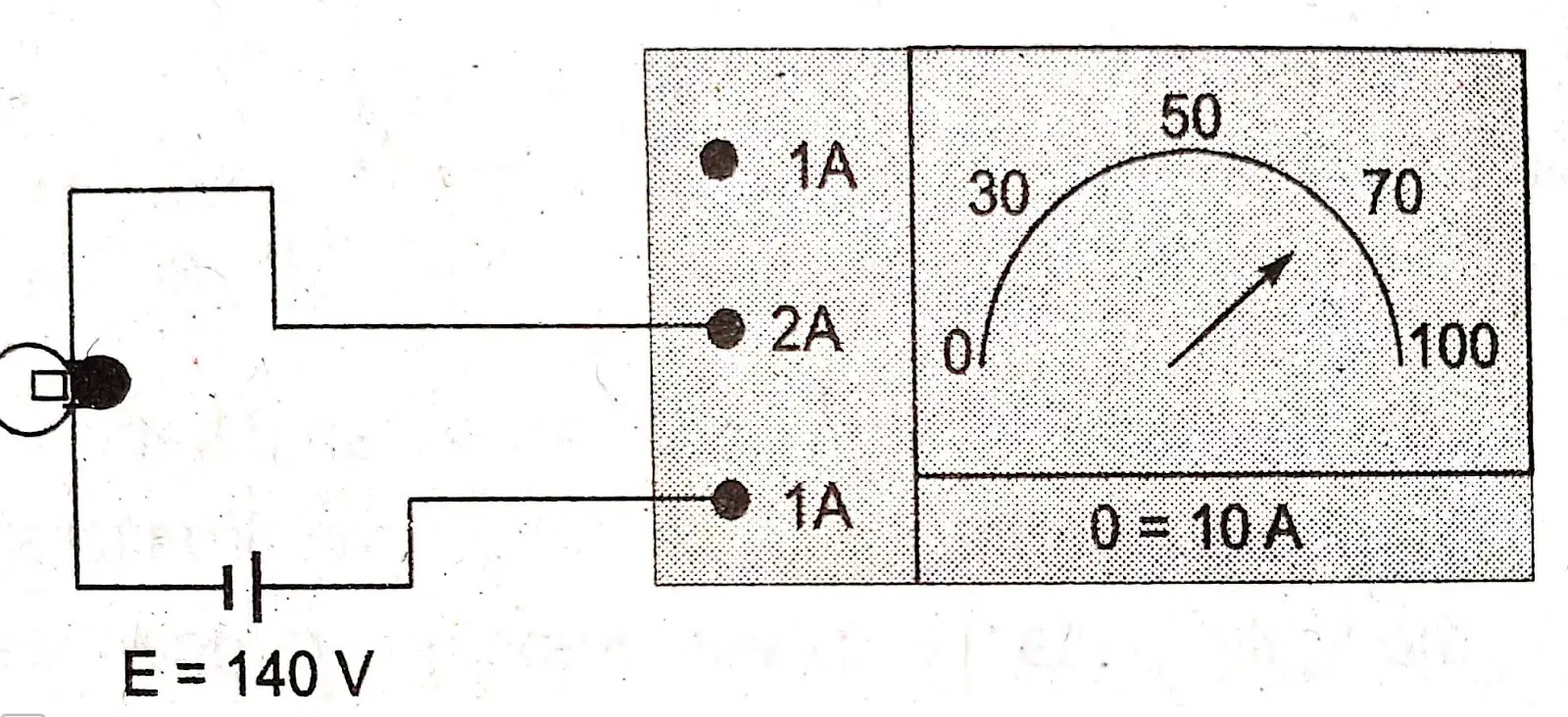

Sebuah lampu X dihubungkan dengan sumber tegangan searah seperti pada gambar. Daya lampu X adalah ….
a)
150 w
b)
275
c)
300
d)
425
e)
490
17.
a)
keluarga A memiliki biaya tarif listrik paling sedikit
b)
keluarga C memiliki biaya tarif listrik paling banyak
c)
keluarga A memiliki biaya tarif listrik lebih sedikit daripada keluarga C
d)
keluarga C memiliki biaya tarif listrik lebih banyak daripada keluarga A
e)
keluarga A dan B memiliki biaya tarif listrik yang sama
18.
Perhatikan gambar.
a)
3
b)
4
c)
6
d)
7
e)
10
19.
Sebuah bohlam memerlukan arus listrik sebesar 2 A saat dipasang pada tegangan 240 V. Lampu bohlam dinyalakan selama 10 jam. Jika biaya energy listrik per kWh adalah Rp. 450,00, biaya yang harus dibayar selama pemakaian itu sebesar …..
a)
Rp. 2.100,00
b)
Rp. 2.120,00
c)
Rp. 2.160,00
d)
Rp. 3.200,00
e)
Rp. 3.240,00
20.
Pada suatu keadaan, hambatan perak jauh lebih besar dibanding besi. Keadaan yang mungkin dalam kasus ini yaitu .....
a)
Opsi 1
b)
Opsi 2
c)
Opsi 3
d)
Opsi 4
e)
Opsi 5
21.
Kabel listrik yang terbuat dari bahan A lebih mudah mengalirkan arus listrik dibanding bahan B. Hal ini dapat diartikan bahwa ….
a)
Opsi 1
b)
Opsi 2
c)
Opsi 3
d)
Opsi 4
e)
Opsi 5
22.
Dua buah baterai bermerk ”FLASH” tidak mampu lagi menyalakan lampu senter seterang ketika pertama kali dipakai. Keadaan ini disebabkan oleh ….
a)
Arus listrik yang konstan
b)
Hambatan yang mengecil
c)
Potensial listrik yang tetap
d)
Muatan listrik yang berkurang
e)
Tegangan lampu yang membesar
23.
NILAI BERAPA YANG PANTAS ANDA DAPAT
4 lines
24.
Beri Saya alasan yang meyakinkan bahwa nilai itu memang pantas untuk Anda
4 lines
