WorksheetsExamen 2º EMC SRPF 15NOV2024
Total questions: 40
Worksheet time: 1hrs 20mins
Una señal con periodo T = 1 ms, su frecuencias será ...
1 KHertz
1 Hertz
1 Mhertz
1 mHertz
Una señal con f = 10 KHertz, su periodo T será ...
0,0001
0,001
0,01
0,1
Si tenemos una máquina de electroterapia que aplica (durante 10 min) con dos electrodos una corriente (ver figura) sería del tipo...
Ojo: Elige las respuestas correctas.
Galvánica
Bifásica
Interrumpida
Ininterrumpida
Monofásica
Si tenemos una máquina de electroterapia que aplica con dos electrodos una corriente (ver figura), desde el punto de vista de la frecuencia y el periodo tendríamos un valor de ...
f= 0 Hz
T = ∞ s
f = ∞ Hz,
T = 0 seg
f = 0 Hz
T=0 seg
f = ∞ Hz
T= ∞ seg
La aplicación de corriente, según la gráfica, corresponde a una corriente
galvánica
monofásica interrumpida
monofásica ininterrumpida
bifásica
La corriente galvánica, también suele llamarse ...
Selecciona el que no corresponda.
unidireccional
continua
directa
alterna
En el lenguaje de electroterapia, suelen mezclar lo de la aplicación con electrodos directos sobre el paciente y emisores (antenas o inductivos), por lo que se genera mucha confusión.
La aplicación directa sobre la piel, sería del tipo
prácticamente
eléctrica
prácticamente electromagnética
prácticamente lo mismo
En el lenguaje de electroterapia, suelen mezclar lo de la aplicación con electrodos directos sobre el paciente y emisores (antenas o inductivos), por lo que se genera mucha confusión.
Si usamos un emisor de microondas, que no posee contacto con la piel, o sea no se usan electrodos, sería del tipo
prácticamente
eléctrica
prácticamente electromagnético
prácticamente lo mismo
La aplicación de las corrientes alternas aplicadas al paciente, mediante 2 x (1 par de electrodos), serían del tipo ...
interferenciales
pausadas
impulsivas
aperiódicas

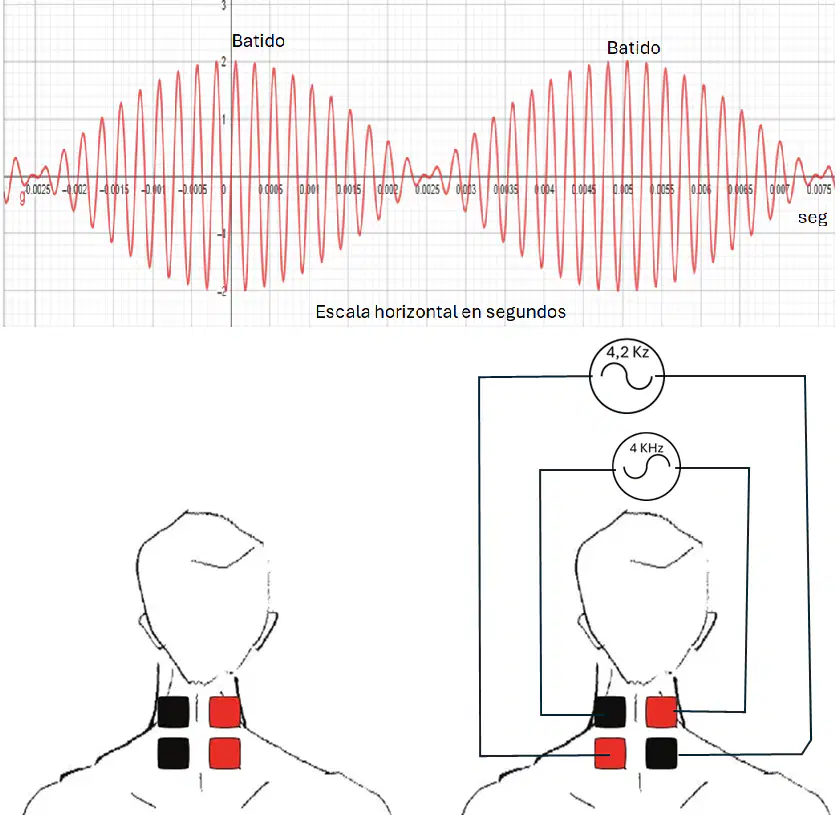

La aplicación de las corrientes alternas aplicadas al paciente, pudiera generar batidos (como paquetes de ondas en secuencia). Determina cual es la frecuencia de los batidos, según la escala de la gráfica. Escoge un valor.
200
100
50
500
Si tenemos dos señales oscilatorias de la misma frecuencia y están en fase, se dice que son ...
constructivas
destructivas
moduladas
sintonizadas
Si tenemos dos señales oscilatorias de la misma frecuencia y las restamos se dicen que son
destructivas
constructivas
moduladas
sintonizadas
En la siguiente esquema de señales, por la forma de la subida y bajada de la señal.
¿Cuál sería el pulso con los gradientes de subida y bajada más rápidos?
1
2
3
4
5
En el esquema de señales de la figura, por la forma de la subida y bajada de la señal.
¿Cuál sería el pulso con el gradiente de subida más lento?
1
2
3
4
5
En el esquema de señales de la figura, por la forma de la subida y bajada de la señal.
¿Cuál sería el pulso con el gradiente de subida más lento?
1
2
3
4
5
En el esquema de señales de la figura, por la forma de la subida y bajada de la señal.
¿Cuál sería el pulso con el gradiente de subida exponencial?
1
2
3
4
5
En el esquema de señales de la figura, por la forma de la subida y bajada de la señal.
¿Cuáles serían los pulsos con un tiempo mantenido?
Señala los que correspondan.
1
2
3
4
5
Si aplicamos una señal galvánica (usando dos electrodos), y en circuito hay una corriente de 20 mA aplicando un voltaje de 10 V. ¿Cuál sería la potencia aplicada sobre el tejido humano?
Ayuda: P = V.I.
0,004 W
0,001 W
1 W
0,2 W
Si aplicamos una señal galvánica (usando dos electrodos), y en circuito hay una corriente de 20 mA aplicando un voltaje de 100 V. ¿Cuál sería la energía aplicada sobre el tejido humano durante una hora?
Ayuda: P = V.I y Energía = P.t.
2 W-h
0,001 W-h
1 W-h
0,2 W-h
Si tenemos una señal sen(ω.t + φ), o sea tiene un desfase φ, cuyo valor es 3π/2 radianes, ¿Cuánto sería en grados?
180
270
90
0
Si tenemos una señal sen(ω.t + φ), o sea tiene un desfase φ, cuyo valor es 135º, ¿Cuánto sería en radianes?
3π/4
3π/2
π
3π/5
En la figura, tenemos una señal pulsada. ¿Cuál sería el ciclo de trabajo ("duty cycle") en %?
≃ 33 %
50 %
100 %
10 %
Si tenemos una rampa, o señal en escalera. ¿Cuántos pulsos se necesitan para alcanzar la fase estacionaria en 100 ms, si cada pulso dura 5 ms?
10
20
5
50
Supongamos, que se selecciona una corriente neofarádica cuadrangular (rectangular), cuyo periodo T = 40 ms, y el ciclo de trabajo para la señal en pulsos es de 5 %. ¿Cuánto sería la duración de cada pulso)
4 ms
2 ms
4 s
2 s
Supongamos, que se selecciona una corriente neofarádica cuadrangular (rectangular), cuyo periodo T = 40 ms, y el ciclo de trabajo para la señal en pulsos es de 50 %. ¿Cuánto sería la duración de cada pulso)
4 ms
20 ms
4 s
2 s
Supongamos, que se selecciona una corriente neofarádica cuadrangular (rectangular), cuyo pulso (impulso) es de 2 ms y la pausa de 8 ms. ¿Cuál es la frecuencia de la señal en Hz?
100
1000
200
125

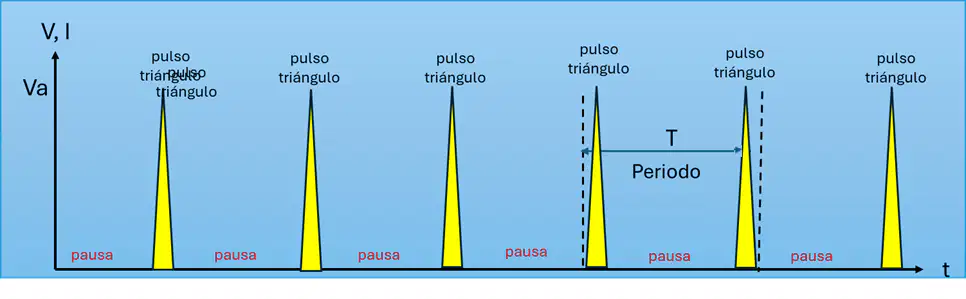

En esta corriente de Lapicque (es también una neofarádica o hemofarádica).
¿Cuánto es la duración del pulso triangular si el periodo son 200 ms y el ciclo de trabajo 1 %?
2 ms
4 ms
100
1 ms
En esta corriente de Lapicque (es también una neofarádica o hemofarádica).
¿Cuánto es la duración del reposo si el periodo son 200 ms y el ciclo de trabajo 1 %?
198 ms
200 ms
194 ms
2 ms
Este tipo de corrientes correspondería a ...
Aperiódicas o de Adams
Rusas
Interferenciales o de Nemec
de Lego

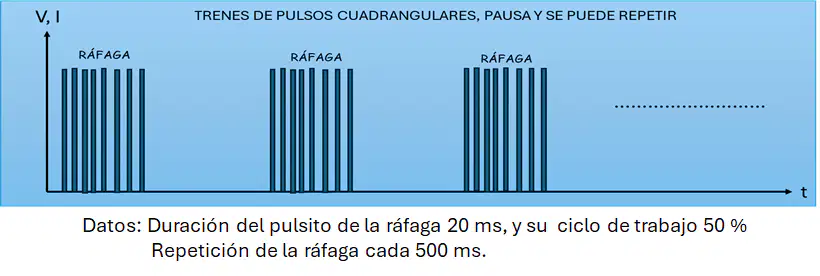

En la figura se observan ráfagas o burst (trenes de pulsos distanciados por una pausa). Esto conlleva a dos frecuencias:
F intrínseca a la misma ráfaga y F asociado a de generación del tren de pulsos.
¿Cuánto es la F intrínseca a la ráfaga?
25 Hz
50 Hz
40 Hz
100 Hz
En la figura se observan ráfagas o burst (trenes de pulsos distanciados por una pausa). Esto conlleva a dos frecuencias:
F intrínseca a la misma ráfaga y F asociado a de generación del tren de pulsos.
¿Cuánto es la F para la generación del tren de pulsos?
25 Hz
50 Hz
40Hz
2 Hz
Esta es una corriente de Bernard (o Diadinámica o EstereodInámica) que posee pulsos de corriente, de una manera armónica.
¿Cuánto es la duración de cada pulso?
10
5
20
40
Esta es una corriente de Bernard (o Diadinámica o EstereodInámica) que posee pulsos de corriente, de una manera armónica, pero se caracteriza por tener:
Señala las dos opciones que correspondan.
Pulsos de igual amplitud intercalados.
Pulsos intercalados de amplitud creciente y decreciente
Pulsos bifásicos
Pulsos unidireccionales
En la señal de la figura. Es modulada en
Ancho de pulso
Frecuencia
Amplitud
Fase
En la señal de la figura. Es modulada en
Ancho de pulso
Frecuencia
Amplitud
Fase
La señal "bifásica consecutiva" (alternante) es
Pulso "+"
Pulso "-"
Pausa
....
y se repite.
Pulso "+"
Pulso "-"
Sin pausa
...
y se repite
Pulso "+"
Pulso "+"
Pausa
...
y se repite
En la figura. ¿Cuántos pulsos hay por cada periodo de la señal?
1
2
4
8
¿Qué texto describiría mejor la señal de la figura?
Marca los necesarios.
Señal alterna pausada y se repite
Tren de pulsos ondulatorios seguidos por una pausa
Bifásica alterna consecutiva y se repite
Ninguno

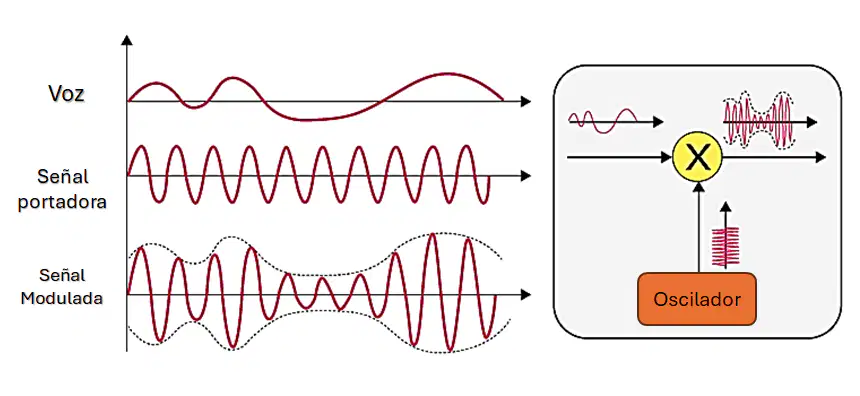

Señal modulada en
FM (Frecuencia modulada)
AM Amplitud modulada)
PW (Ancho de pulso)
PM (Phase Modulation, Modulación en fase)
Señal modulada en
FM (Frecuencia modulada)
AM Amplitud modulada)
PW (Ancho de pulso)
PM (Phase Modulation, Modulación en fase)
