Bản vẽ kĩ thuật trình bày các thông tin về
Hình dạng, kích thước, kết cấu và các kí hiệu
Hình dạng, kích thước, đặc điểm và các kí hiệu
Yêu cầu kĩ thuật sản phẩm
Kết cấu, hình dạng, đặc điểm và các kí hiệu
Nét liền đậm dùng để vẽ đường nào sau đây?
Đường giới hạn
Đường bao khuất
Đường bao thấy
Đường kích thước
Mặt cắt và hình cắt phải được đặt tên bởi:
Một cặp chữ cái viết thường
Một cặp chữ cái viết hoa
Một cặp kích thước
Một nét liền đậm
Đường giới hạn phần hình cắt của hình cắt cục bộ được vẽ bằng:
Nét thẳng ngang
Nét gạch
Nét lượn sóng
Nét ngang
Đâu là một phương pháp chiếu để nhận được các hình chiếu vuông góc?
Phương pháp góc chiếu 90o
Phương pháp liên kết toạ độ
Phương pháp góc chiếu thứ ba
Phương pháp góc chiếu thứ hai
Trong phương pháp góc chiếu thứ nhất thì hình chiếu từ trên còn gọi là gì?
Hình chiếu cạnh
Hình chiếu bằng
Hình chiếu vuông góc
Hình chiếu đứng
Hình cắt cục bộ dùng để:
Biểu diễn cấu trúc quan trọng nhất của vật thể
Biểu diễn cấu tạo một phần vật thể
Biểu diễn cấu tạo nhiều phần vật thể
Biểu diễn cấu tạo toàn phần vật thể
Đâu là một ví dụ về tỉ lệ phóng to?
10:1
1:5
2:2
1:1
Theo quy định trên bản vẽ hình chiếu vuông góc thì số lượng các hình chiếu phải:
Đủ để thể hiện hình dạng của vật thể
Có ít nhất là 10 hình
Tối thiểu là 2 hình và nhiều nhất 10 hình
Hỗ trợ được việc thể hiện khung cảnh thiên nhiên
Mặt cắt chập sử dụng khi:
Sự kết nối với vật thể chặt chẽ
Sự kết nối giữa các bộ phận của vật thể chặt chẽ
Đường bao mặt cắt phức tạp
Đường bao mặt cắt đơn giản
Hình biểu diễn đường bao ngoài của vật thể nằm trên mặt phẳng cắt gọi là:
Hình cắt
Mặt cắt
Hình vát cạnh
Mặt loại bỏ

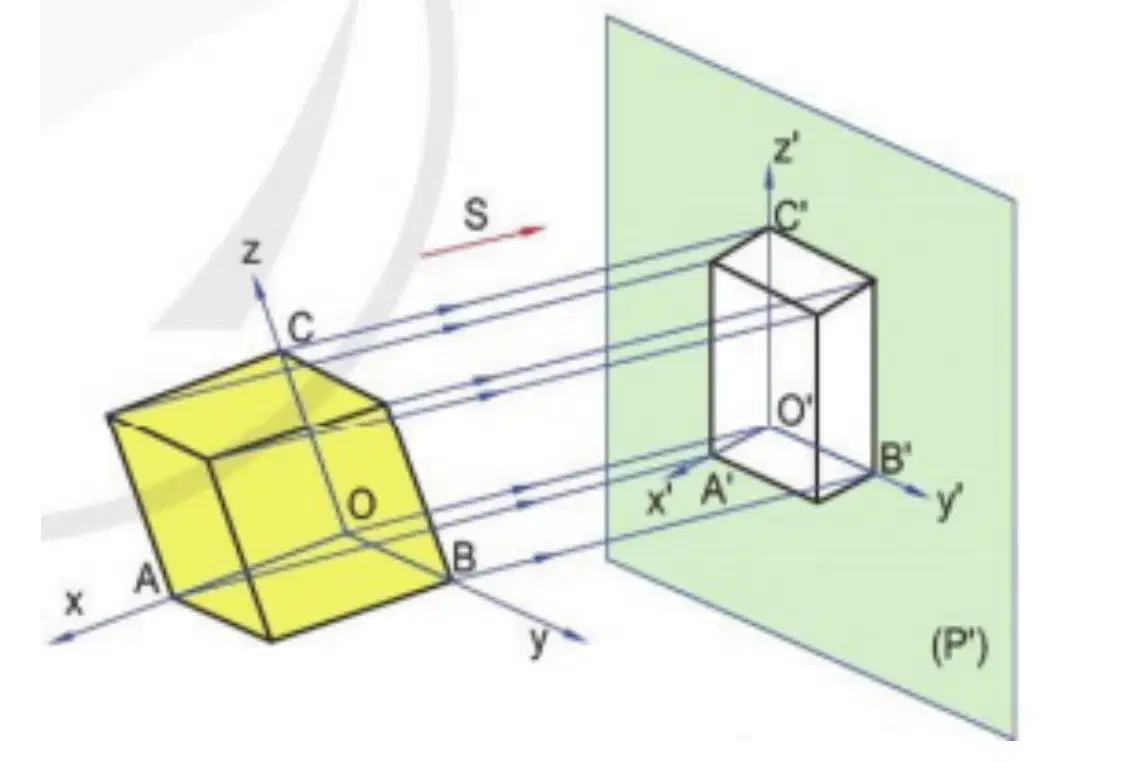

Hình chiếu thu được trên mặt phẳng (P’) theo phương chiếu S thể hiện mấy chiều của vật thể?
4
2
1
3
Trong phương pháp góc chiếu thứ nhất thì hình chiếu từ trái qua còn gọi là gì?
Hình chiếu bằng
Hình chiếu cạnh
Hình chiếu vuông góc
Hình chiếu đứng

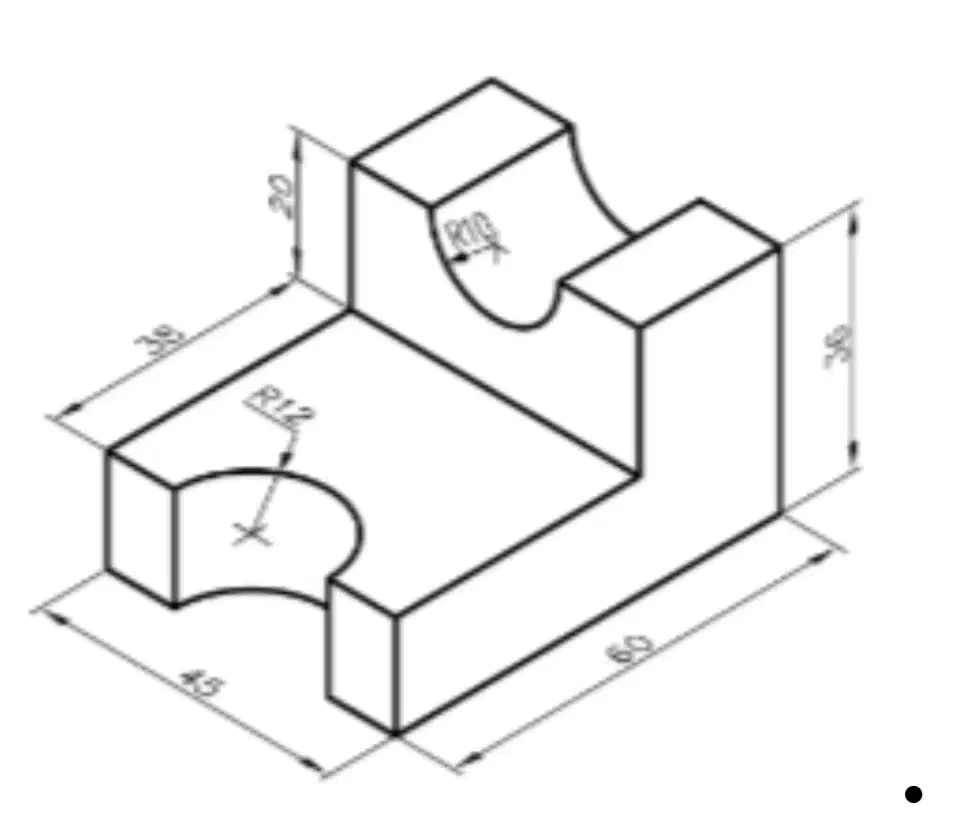

Đây là hình chiếu vuông góc của vật thể nào?
Phát biểu nào sau đây đúng
Nét gạch chấm mảnh biểu diễn đường bao thấy
Nét lượn sóng biểu diễn đường gióng kích thước
Nét liền mảnh biểu diễn đường gióng
Nét liền đậm biểu diễn đường bao khuất
Phát biểu nào sau đây đúng
Ghi kí hiệu R trước con số chỉ kích thước bán kính của đường tròn
Đường kích thước nằm nghiêng, con số kích thước ghi bên dưới
Ghi kí hiệu R trước con số chỉ kích thước đường kính đường tròn
Đường kích thước thẳng đứng, con số kích thước ghi bên phải
Cách ghi kích thước nào sau đây là KHÔNG đúng
Đối với hình chiếu trục đo vuông góc đều, hình chiếu trục đo của hình tròn nằm trong các mặt phẳng song song với các mặt phẳng toạ độ là:
Các hình không biến dạng
Các hình elip
Các hình vuông
Các hình tròn
Có mấy khổ giấy chính?
3
5
6
1
Vai trò của bản vẽ kĩ thuật trong sản xuất là:
Thể hiện ý tưởng của nhà thiết kế
Là căn cứ để gia công, chế tạo, lắp rắp, thi công và kiểm tra sản phẩm
Là cơ sở đi kèm theo sơ đồ, hình vẽ, hướng dẫn sử dụng
Là phương tiện thông tin dùng trong kĩ thuật
Hình chiếu biểu diễn mặt cắt và đường bao ngoài của vật thể nằm sau mặt phẳng cắt gọi là:
Mặt cắt
Hình vát cạnh
Mặt loại bỏ
Hình cắt
Đây là hình dạng của nét vẽ nào?
Nét đứt mảnh
Nét gạch dài-chấm-mảnh
Nét gạch dài-chấm-đậm
Nét vuông dài
Bước đầu tiên khi vẽ mặt cắt là:
Xác định vị trí mặt phẳng cắt
Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
Vẽ hình chiếu
Vẽ mặt cắt của vật thể bên ngoài hình chiếu (mặt cắt rời) hoặc ngay trên hình chiếu (mặt cắt chập)
Phương pháp chiếu vuông góc là phương pháp:
Biểu diễn các phần có góc vuông của một vật thể lên bản vẽ
Biểu diễn các phần có góc vuông của một vật thể lên bản vẽ và biểu diễn các hình chiếu vuông góc trên cùng một mặt phẳng.
Biểu diễn các hình chiếu vuông góc trên 3 mặt phẳng
Biểu diễn các hình chiếu vuông góc trên cùng một mặt phẳng
Nét lượn sóng dùng để vẽ đường nào sau đây?
Đường kích thước
Đường bao thấy
Đường giới hạn
Đường bao khuất
Bước đầu tiên khi vẽ hình cắt là:
Vẽ hình chiếu và xác định vị trí mặt phẳng cắt
Xác định vị trí mặt phẳng cắt
Vẽ mặt cắt của vật thể bên ngoài hình chiếu (mặt cắt rời) hoặc ngay trên hình chiếu (mặt cắt chập)
Vẽ hình chiếu của vật thể
Cách ghi kích thước nào sau đây là đúng?
Phần tiếp xúc của vật thể với mặt phẳng cắt được biểu diễn như thế nào?
Dựa theo vật liệu của vật thể mà vẽ kí hiệu theo quy định
Vẽ bằng các nét ngang
Vẽ bằng các nét chéo
Vẽ bằng các nét dọc
Mặt cắt rời sử dụng khi:
Đường bao mặt cắt phức tạp
Sự kết nối giữa các bộ phận của vật thể chặt chẽ
Đường bao mặt cắt đơn giản
Sự kết nối với vật thể chặt chẽ
Hình chiếu trục đo là gì?
Hình biểu diễn đồng thời cả hai chiều của vật thể
Hình biểu diễn đồng thời toàn bộ mặt cắt phẳng của một vật thể
Hình biểu diễn từ hình cắt vào trung tâm của vật thể
Hình biểu diễn đồng thời cả ba chiều của vật thể
Đâu KHÔNG phải một thành phần của kích thước?
Đường gióng
Đường trục đối xứng
Đường kích thước
Chữ số kích thước
Hệ số biến dạng của hình chiếu trục đo xiên góc cân là:
p = q = r = 1
p = q = r = 0.82.
p = 0.5, q = r = 1
p = r = 1, q = 0.5
Đâu là một ví dụ về tỉ lệ thu nhỏ?
1:1
2:2
1:5
10:1
Đây là hình dạng của nét vẽ nào?
Nét gạch dài-chấm-đậm
Nét vuông dài
Nét đứt mảnh
Nét gạch dài-chấm-mảnh

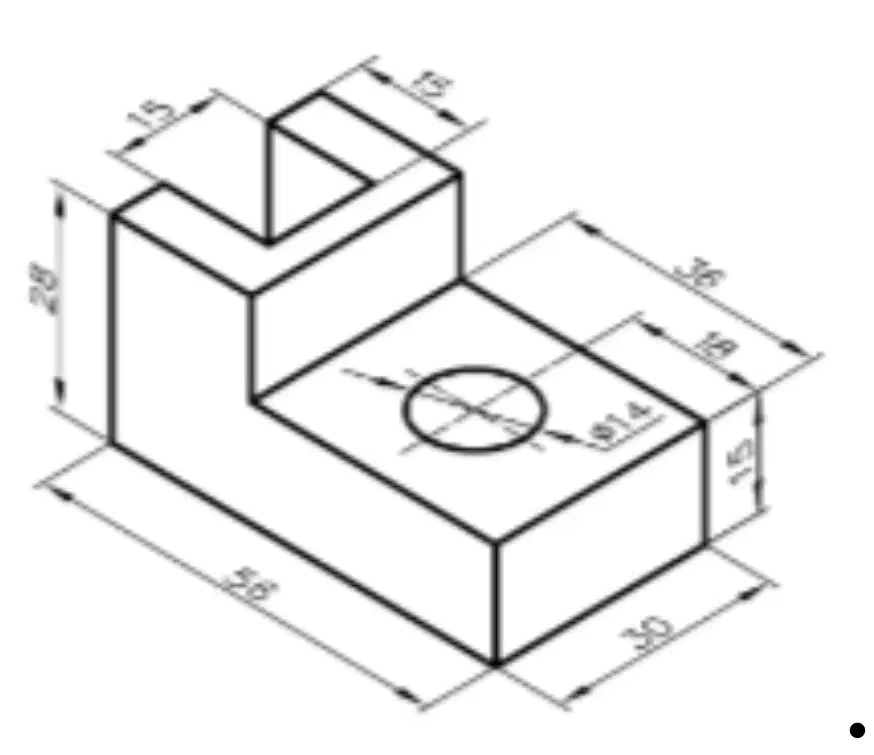

Đây là hình chiếu vuông góc của vật thể nào?
Theo quy định trên bản vẽ hình chiếu vuông góc thì số lượng các hình chiếu phải:
Hỗ trợ được việc thể hiện khung cảnh thiên nhiên.
Đủ để thể hiện hình dạng của vật thể
Tối thiểu là 2 hình và nhiều nhất là 10 hình
Có ít nhất là 10 hình

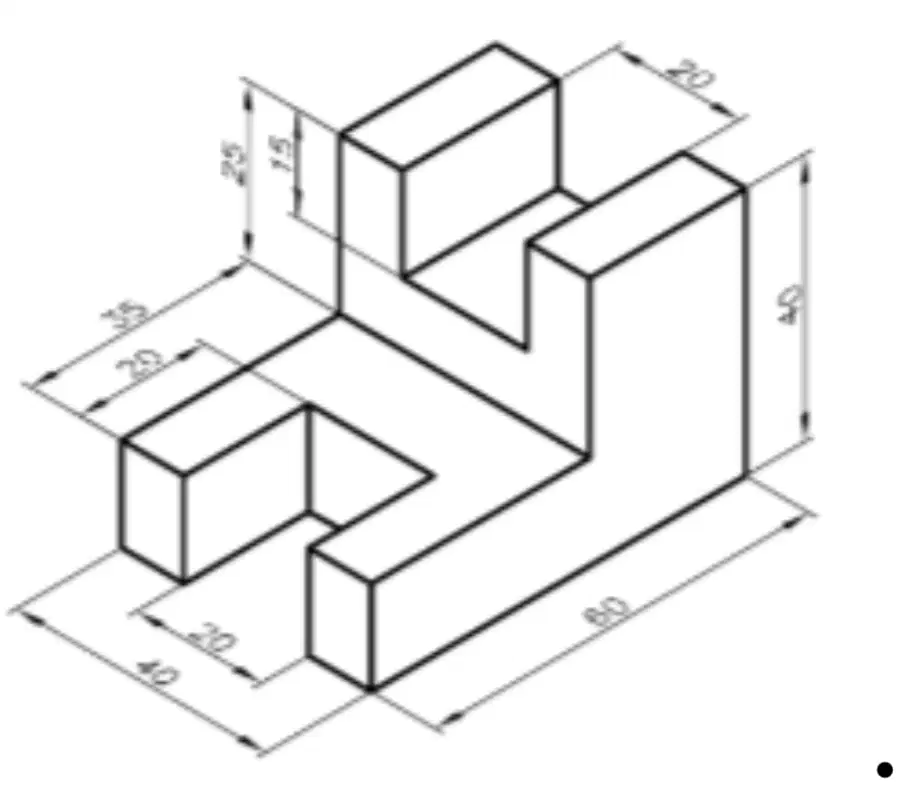

Đâu là hình cắt của vật thể sau:
Hệ số biến dạng của hình chiếu trục đo vuông góc đều là:
p = r = 1, q = 0.5
p = q = r = 1
p = 0.5, q = r = 1
p = q = r = 0.82

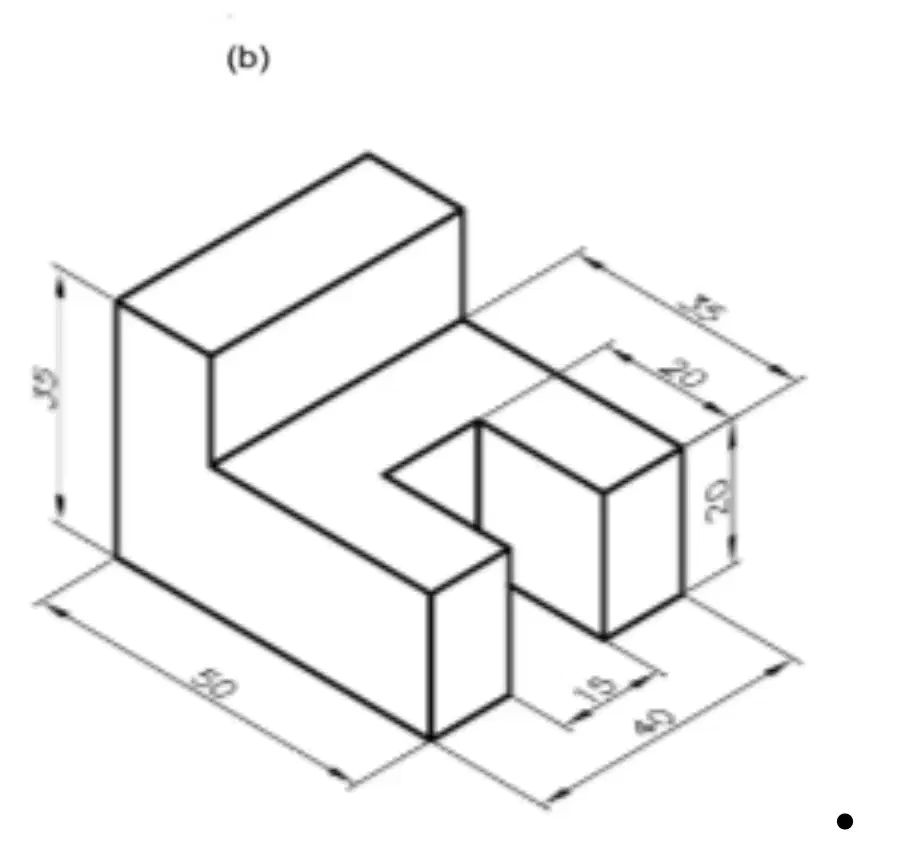

Trục có lỗ vuông xuyên suốt ở giữa và được cắt bằng mặt phẳng cắt như hình (a). Đâu là hình cắt đúng?
(b)
(e)
(c)
(d)
Đây là gì?
Kí hiệu bản vẽ dùng phương pháp chiếu góc thứ nhất.
Kí hiệu xác định đây là bản vẽ của Mỹ
Kí hiệu xác định phải là người có chuyên môn mới có thể đọc bản vẽ
Kí hiệu bản vẽ dùng phương pháp góc chiếu thứ ba
Hình chiếu trục đo được xây dựng bằng:
Phép chiếu không song song
Phép chiếu song song
Phép chiếu vuông góc
Phép chiếu xuyên tâm
Trong hình dưới đây: Các trục O’x’, O’y’, O’z’ được gọi là:
Các góc trục đo
Các đường gióng
Các trục đo
Các trục cơ bản
Phần tiếp xúc của vật thể với mặt phẳng cắt được biểu diễn như thế nào?
Vẽ bằng các nét dọc
Vẽ bằng các nét ngang
Vẽ bằng các nét chéo
Dựa theo vật liệu của vật thể mà vẽ kí hiệu theo quy định
Quan sát hình và cho biết: Đâu là hình chiếu cạnh?
Phần góc XOY
Phần góc XOZ
Phần góc ZOA
Phần góc AOY

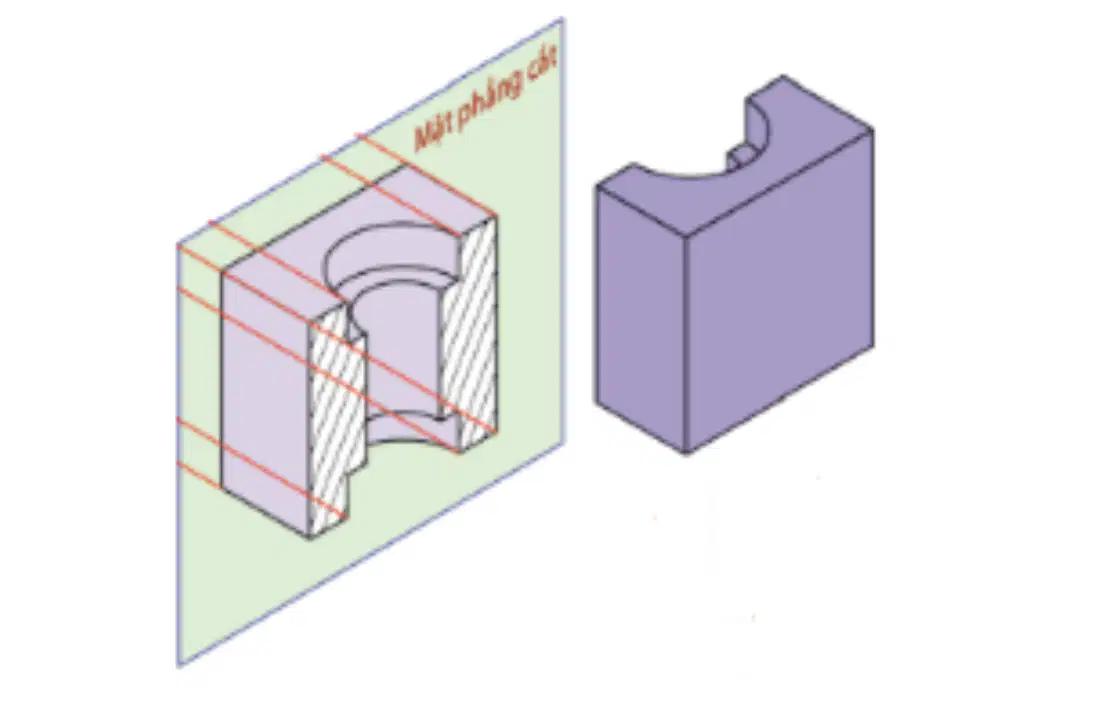

Đâu là mặt cắt của vật thể sau?
Hình cắt toàn phần là hình cắt:
Nhận được khi sử dụng một mặt phẳng cắt toàn bộ vật thể
Nhận được khi sử dụng vật thể vào toạ độ đối xứng
Nhận được khi loại bỏ các phần không quan trọng và biểu diễn trên mặt phẳng.
Nhận được khi sử dụng một mặt phẳng cắt một nửa vật thể.
Phương pháp góc chiếu thứ ba phổ biến ở các nước nào?
Các nước Tây Á
Một số nước Châu Mỹ và Nhật Bản
Việt Nam và một số nước ở Châu Mỹ
Nhật Bản và các nước Tây Á
Các góc trục đo của hình chiếu trục đo vuông góc đều có số đo là bao nhiêu?
90o
120o
135o
180o
Mặt cắt và hình cắt phải được đặt tên bởi:
Một cặp kích thước
Một cặp chữ cái viết hoa
Một cặp chữ cái viết thường
Một nét liền đậm
Theo quy định trên bản vẽ hình chiếu vuông góc thì đường trục cho các vật thể đối xứng phải vẽ bằng:
Không vẽ gì
Nét liền ngắn có chấm - gạch ở trên
Nét liền dài có chấm ở trên
Nét gạch dài - chấm - mảnh
Vị trí của mặt phẳng cắt được biểu diễn như thế nào?
Vẽ bằng nét liền đậm và có mũi tên chỉ hướng chiếu
Vẽ bằng nét cắt (nét gạch dài - chấm - đậm) và có mũi tên chỉ hướng chiếu
Vẽ bằng nét liền mảnh và có mũi tên chỉ hướng xoay.
Vẽ bằng nét cắt (nét gạch ngắn-chấm-đậm) và có mũi tên chỉ hướng xoay
Đây là bước nào trong vẽ hình chiếu trục đo xiên góc cân?
Thêm mặt bậc
Dựng trục đo và khối hộp bao ngoài
Hoàn thiện sản phẩm
Thêm lỗ tròn
Đâu là hình ảnh về phương pháp góc chiếu thứ nhất?
Đâu là nét liền đậm?
Đâu là nét liền mảnh?
