Worksheetssoal ecs
Total questions: 40
Worksheet time: 20mins
Name
Class
Date
1.

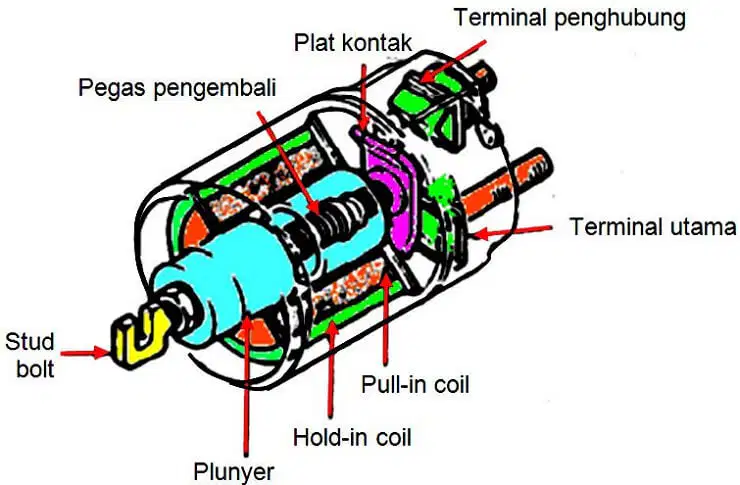

1.Apa yang terjadi Jika kumparan hold in coil pada selenoid putus apa yang akan terjadi pada kerja sistem motor starter....
a)
A.Pinion gear hanya bergerak maju mundur,
b)
B.Kumparan pull in coil tidak aktif, tetapi pinion berputar terus menerus
c)
C.Kumparan hold in coil menjadi panas
d)
D.Gigi pinion berputar terus
e)
E.Motor stater tidak bekerja
2.
2.Bagaimana hubungan antara kumparan hold in coil dan kumparan pull in coil pada selenoid....
a)
A.Kumparan hold in coil terhubung seri dengan kumparan medan. Kumparan pull in coil eksklusif dengan massa
b)
B.Kumparan pull in coil terhubung seri dengan kumparan medan. Kumparan hold in coil terhubung eksklusif dengan massa.
c)
C.Kumparan hold in coil dan kumparan pull in coil terhubung seri dan langsung massa
d)
D.Kedua kumparan terhubung seri dan dihubungkan kumparan medan
e)
E.seri paralel dengan terminal negatif baterai
3.
3.Pada motor stater kontak utama pada selenoid menghubungkan antara....
a)
A.Positif baterai dengan sikat arang positif dari motor starter
b)
B.Positif baterai dengan kumparan medan dari motor starter,
c)
C.Negatif baterai dengan sikat arang negatif baterai motor starter
d)
D.Negatif baterai dengan kumparan medan dari motor starter
e)
E.Negatif baterai dengan selenoid
4.
4.Untuk memeriksa kumparan pull in coiL maka selektor multitester diarakan ke X Ohm, terminal yang diukur adalah:
a)
A. + dan -
b)
B. + dan c
c)
C. 30 dan -
d)
D. 30 dan 50
e)
E. 50 dan C.
5.
5.Untuk memeriksa kumparan hold in coiL maka selektor multitester diarakan ke X 1 Ohm, terminal yang diukur adalah:
a)
A. 30 dan C
b)
B. 30 dan 50
c)
C. 50 dan C
d)
D. 30 dan +
e)
E. 50 dan -
6.
6.Gambar Berikut ditunjukan cara pemeriksaan dari ....
a)
A. Pemeriksaan selenoid
b)
B. Pemeriksaan Magnet switch
c)
C. Pemeriksaan Pull in coil
d)
D. Pemeriksaan Hold In coil
e)
E. Pemeriksaan plunyer,
7.
7.Ketika lampu depan mati saat starter dinyalakan kemungkinan penyebabnya adalah …
a)
A. Starter rusak
b)
B. Kabel rusak
c)
C. Baterai mobil berdaya kecil,
d)
D. Baterai berdaya besar
e)
E. Lampu rusak
8.
8.Ketika terdengar bunyi “klik “ yang keras saat di starter kemungkinan kerusakannya adalah …
a)
A. Pull in coil
b)
B. Hold in coil
c)
C. Pinion
d)
D. Selenoid,
e)
E. Shift collar
9.
9.Starter berputar tetapi mesin tidak berputar kemungkinan kerusakannya adalah…
a)
A.Kerusakan kopling
b)
B. Kerusakan kopling starter ,
c)
C. Kerusakan injektor
d)
D. Kerusakan alternator
e)
E. Kerusakan dinamo AC
10.
10.Pada pengujian hold in coil gigi pinion harus tetap maju jika plunyer dan Gigi pinion kembali ke posisi semula, Maka …
a)
A. Kondisi starter baik
b)
B. Ganti Flywheel
c)
C. Ganti selenoid
d)
D. Ganti kumparan alternator
e)
E. Ganti pinion
11.
11.Sikat atau brush pada rangkaian sistem motor starter dirangkai.........dengan kumparan anker.
a)
A.Seri
b)
B.Parallel
c)
C.Sejajar
d)
D.Seri parallel,
e)
E.campuran
12.
12.Saat Motor starter dihidupkan bisa bekerja dengan baik setelah di offkan tidak mau berhenti berputar padahal kunci kontak sudah diposisi IG. Hal ini disebabkan oleh....
a)
A.Hold in coil putus
b)
B.Pull in coil putus
c)
C.Plat kontak selenoid lengket,
d)
D.Terminal 50 terhubung dengan ground
e)
E.Kunci kontak rusak posisi IG
13.
13.Pada motor stater terdapat selenoid. Apa fungsi utama terminal 15a pada selenoid....
a)
A.Dihubungkan dengan koil pengapian.
b)
B.Untuk by pass arus positif coil yang memakai tahanan depan
c)
C.Untuk memutuskan arus pengapian jikalau tidak posisi start
d)
D.Untuk menambah tegangan coil pengapian di saat start
e)
E.terhubung terminal + baterai
14.
14.Pada komponen motor stater terdapat kopling stater. Apa fungsi kopling pada motor starter
a)
A.Memutar satu arah gigi pinion
b)
B.Memutuskan putaran pinion dengan anker ketika mesin hidup,
c)
C.Mencegah rusaknya anker
d)
D.Memutus dan menghubungkan arus listrik
e)
E.Memutarkan fly wheel
15.
15.Hasil pengujian terputusnya sirkuit pada komutator dilakukan dengan menggunakan multimeter yang selektornya diatur pada…
a)
A. Ampere
b)
B. Massa
c)
C. Volt
d)
D. Kilogram
e)
E. Ohm
16.
16.Ketika mesin di starter penurunan tegangan pada baterai maksimal sebesar....
a)
A.10 V.
b)
B.12 V
c)
C.13, 8 V
d)
D.14, 18 V
e)
E.0 V
17.
17.Rugi tegangan positif kelistrikan pada rangkain sistem starter maksimal....
a)
A.0,5 V
b)
B.0,6 V
c)
C.10 V
d)
D.12 V
e)
E.13,8 V
18.
18.jika Hasil pengujian terputusnya sirkuit pada komutator dan body armature adalah tidak ada kontinuitas maka armatur dalam kondisi …
a)
A. Baik,
b)
B. Tidak baik
c)
C. Rusak
d)
D. Berputar
e)
E. Diam
19.
19.Alat yang digunakan untuk mengukur panjang sikat adalah …
a)
A. Multimeter
b)
B. Hidrometer
c)
C. Jangka sorong,
d)
D. Termometer
e)
E. Pressure tester
20.
20. Pengujian hubungan ke massa pada komutator dilakukan dengan …
a)
A. Mikrometer
b)
B. Jangka Sorong
c)
C. Multimeter,
d)
D. Hydrometer
e)
E. Nanometer
21.
21.Jika ada rintangan didepan kendaraan cukup berbahaya, misalkan ada pohon tumbang di tepi jalan maka, langkah yang paling tepat adalah....
a)
A.Segera memperlambat kendaraan atau mengerem, nyalakan lampu hazard,
b)
B.Tidak usah mengerem terus jalan
c)
C.Tidak usah memperlambat kendaraan terus, jalan sambil menyalakan lampu hazard
d)
D.Langsung memberhentikan laju kendaraan
e)
E. Membunyikan klakson
22.
22.Lampu indikator pada dashboard yang menunjukan oli ada atau tidak ada tekanan adalah....
a)
A.Oil pressure warning light,
b)
B.Charge warning light
c)
C.Fuel warning light
d)
D.Brake warning light
e)
E.CHG
23.
23.Komponen sistem pengaman kelistrikan yang fungsinya sama dengan sekering tapi ukuranya lebih tebal dan kapasitasnya lebih besar adalah....
a)
A.RELAY
b)
B.FUSEBLE LINK,
c)
C.CIRKUIT BREAKER
d)
D.FUSE
e)
E.back-up
24.
24.Simbol berikut ini sangat penting dalam sistem kelistrikan otomotif. gambar berikut dinamakan:
a)
A.fuse
b)
B.fuseblink
c)
C.fuse tegangan tinggi
d)
D.circuit breaker
e)
E.fuse blade
25.
25.Jenis lampu kepala yang bohlampnya sekaligus menyatu dengan rumah lampu adalah...
a)
A.HID
b)
B.Proyektor
c)
C.Sealed beam
d)
D.Semi Sealed beam
e)
E.Hologen
26.
26.Pada pengunaan relay terminal yang pemasangan pada arus positif dan negatif boleh dibolak balik adalah....
a)
A.85 dan 86
b)
B.30 dan 85
c)
C.30 dan 86
d)
D.85 dan 87
e)
E.30 dan 87
27.
27.Pada sistem penerangan lampu terdapat lampu DRL yang mempunyai fungsi ...
a)
A.Menerangi jalan disiang hari
b)
B.Menerangi jalan dari kabut
c)
C.Penanda keberadaan kendaraan disiang hari,
d)
D.Penanda keberadaan kendaraan dimalam hari
e)
E.Penerangan disaat hujan
28.
28.Sebuah rangkaian kelistrikan dipasang fuse blade berwarna merah, arus maksimal yang diijinkan adalah...
a)
A.5 A
b)
B.10 A
c)
C.15 A
d)
D.20 A
e)
E.30 A
29.
29.Relay bekerja berdasarkan prinsip....
a)
A.Mekanis yaitu ketika berlebihan beban, saklar terbuka
b)
B.Elektronik yaitu ketika diaktifkan saklar terbuka
c)
C.Elektromagnet yaitu kumparan akan menjadi magnet ketika arus dialirkan sehingga mampu menarik saklar,
d)
D.Elektromagnet yaitu kumparan menjadi magnet secara otomatis sehingga mampu menarik saklar
e)
E.kaidah tangan kiri fleming
30.
30.Pada kebanyakan mobil - mobil modern, lampu pada instrumen didashboard menyala saat....
a)
A.Saat mobil di onkan maupun di offkan
b)
B.Hanya saat engine menyala
c)
C.Ketika engine di onkan saja,
d)
D.Ketika pencahaan di sekitar kendaraan kurang
e)
E.Ketika siang hari
31.
31.komponen alternator yang berfungsi untuk mengubah energi gerak menjadi energi listrik adalah …
a)
A. Baterai
b)
B. Alternator,
c)
C. Fuse
d)
D. Kunci kontak
e)
E. Regulator
32.
32.Menjaga tegangan output alternator tetap konstan dengan mengatur besar kecilnya arus listrik atau Kuat lemahnya medan magnet pada kumparan rotor atau rotor koil adalah fungsi dari …
a)
A. Baterai
b)
B. Alternator
c)
C. Fuse
d)
D. Kunci kontak
e)
E. Regulator ,
33.
33. Ciri yang biasa terjadi jika suplai listrik yang berasal dari alternator mulai melemah adalah …
a)
A. Bunyi pada alternator
b)
B. Lampu kepala meredup,
c)
C. Sen tidak berkedip
d)
D. Lampun on mati
e)
E. Lampu interior redup
34.
34.Pada waktu kendaraan berjalan tiba-tiba indikator lampu pengisian menyala, padahal arus pengisian normal. Hal ini diakibatkan oleh....
a)
A.Kumparan voltage regulator putus
b)
B.Brush alternator habis
c)
C.Isolator terminal B rusak
d)
D.Sekering pengaman putus
e)
E.Dioda alternator putus
35.
35.Akibat dari kerusakan pada kabel kelistrikan, alternator rusak atau aki yang rusak adalah …
a)
A. Mobil melaju lambat
b)
B. Mobil tidak stabil
c)
C. Lampu depan redup
d)
D. Sekering sering putus,
e)
E. Kopling aus
36.
36.Saat mengukur ketinggian air elektrolit baterai ketinggian air elektrolit memiliki batas atas dan bawah yang disebut dengan …
a)
A. Up and down
b)
B. At dan bw
c)
C. Left and right
d)
D. Upper and lower,
e)
E. Side by side
37.
37.Berapakah ukuran tegangan baterai standar …
a)
A. 20 volt
b)
B. 15 volt
c)
C. 14 volt
d)
D. 13 volt
e)
E. 12 volt,
38.
38.Sebuah rangkaian kelistrikan dipasang fuse blade berwarna KUNING , arus maksimal yang diijinkan adalah....
a)
A.10 A
b)
B.15 A
c)
C.20 A
d)
D.25 A
e)
E.30 A
39.
39.Pada sistem pengisian konvensional jika kumparan voltage regulator putus maka akan berakibat...
a)
A.Pengisian berlebihan,
b)
B.Tidak ada pengisian
c)
C.Pengisian normal
d)
D.Pengisian rendah
e)
E.Penyetelan cut out
40.
40.Pada waktu kendaraan berjalan lampu indicator CHG menyala berkedip, kemungkinan komponen sistem pengisian yang mengalami kerusakan adalah...
a)
A.Brush alternator sudah aus,
b)
B.Lampu indikator putus
c)
C.Voltage regulator putus
d)
D.Voltage relay putus
e)
E.kabel massa terlepas
