WorksheetsSteering & Brakes System MPA
Total questions: 35
Worksheet time: 18mins
Steering system yang terbagi menjadi beberapa macam,diantaranya adalah?
Mechanical system
Semi hydroulic system
Full Hydroulic system
Semua benar

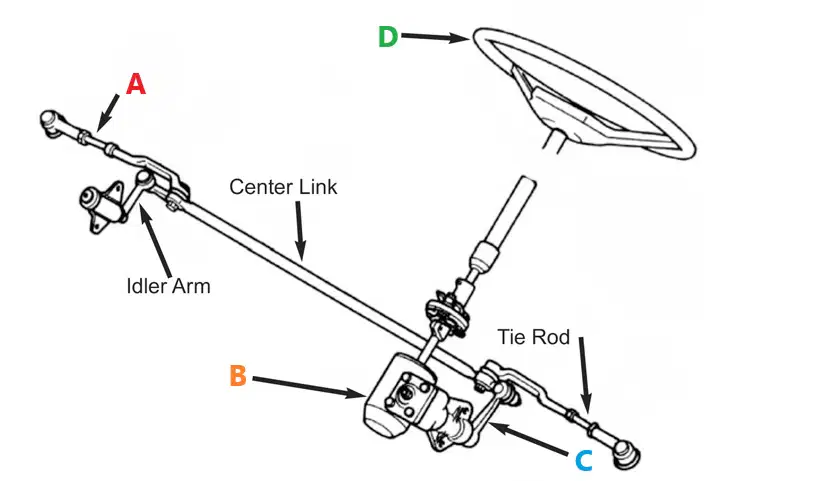

Nama komponen yang ditunjuk dengan huruf A adalah?
Drag link
Tie Rod
Steering wheel
Gear box
Nama komponen yang ditunjuk dengan huruf B adalah?
Drag link
Tie Rod
Steering wheel
Gear box
Nama komponen yang ditunjuk dengan huruf D adalah?
Drag link
Tie Rod
Steering wheel
Gear box
Nama komponen yang ditunjuk dengan huruf C adalah?
Drag link
Knuckle steering
Pitman Arm
Gear box

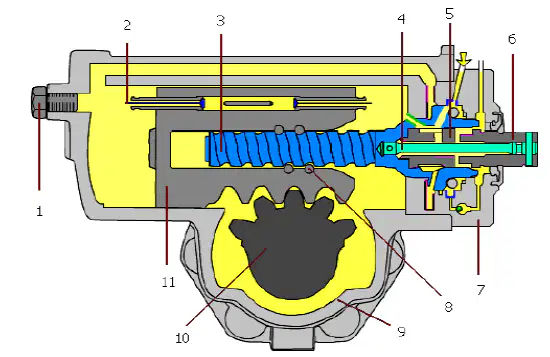

Gambar ini adalah steering gearbox jenis?
Integral
Semiintegral
Electric
Hydroulic
Amati gambar,no 10 adalah bernama?
Sector shaft
Worm shaft
torsion bar
Piston
Amati gambar,no 11 adalah bernama?
Sector shaft
Worm shaft
torsion bar
Piston
Fungsi dari komponen steering gearbox adalah untuk?
membantu operator mengarahkan roda
mengalirkan oli ke steering cylinder
memperingan operator ketika memutar steering wheel
Semua benar

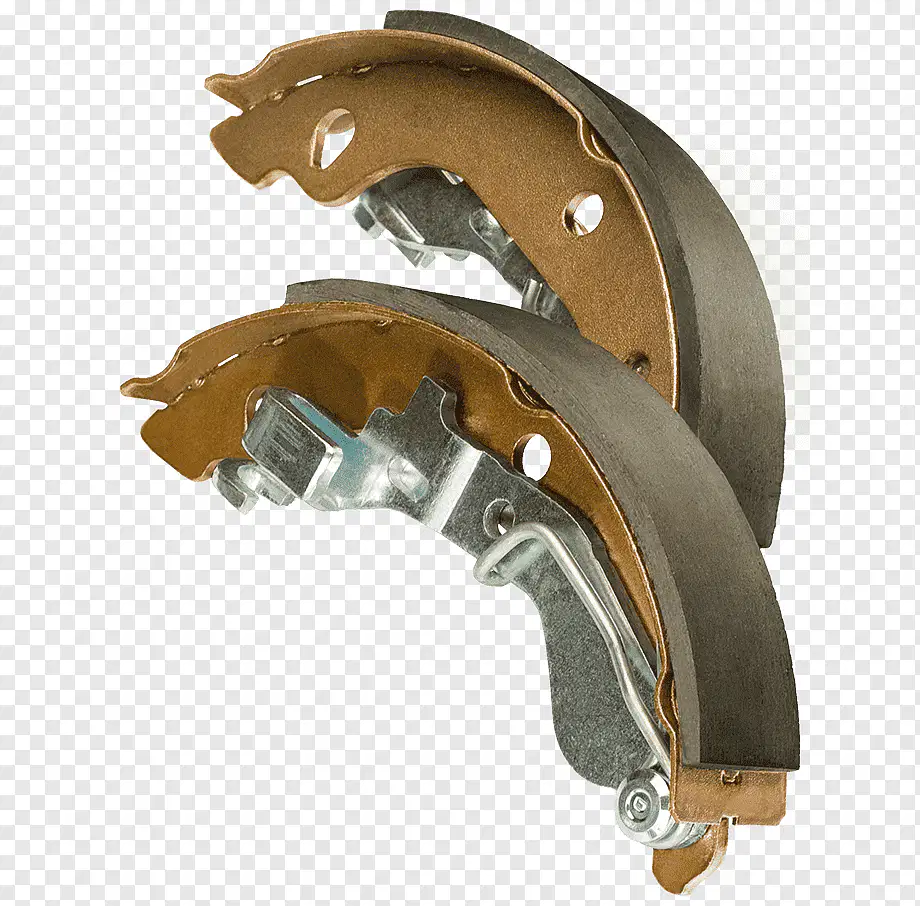

komponen pada gambar disebut dengan?
Brakes Shoe
Brakes cylinder
Master cylinder
Master Coupling
komponen pada gambar disebut dengan?
Brakes Shoe
Brakes cylinder
Brakes Lining
Master Coupling
Brakes system adalah system di kendaraan atau unit yang digunakan untuk?
mengurangi kecepatan unit
memberhentikan unit
menjaga agar unit tidak bergerak disaat parkir
semua benar

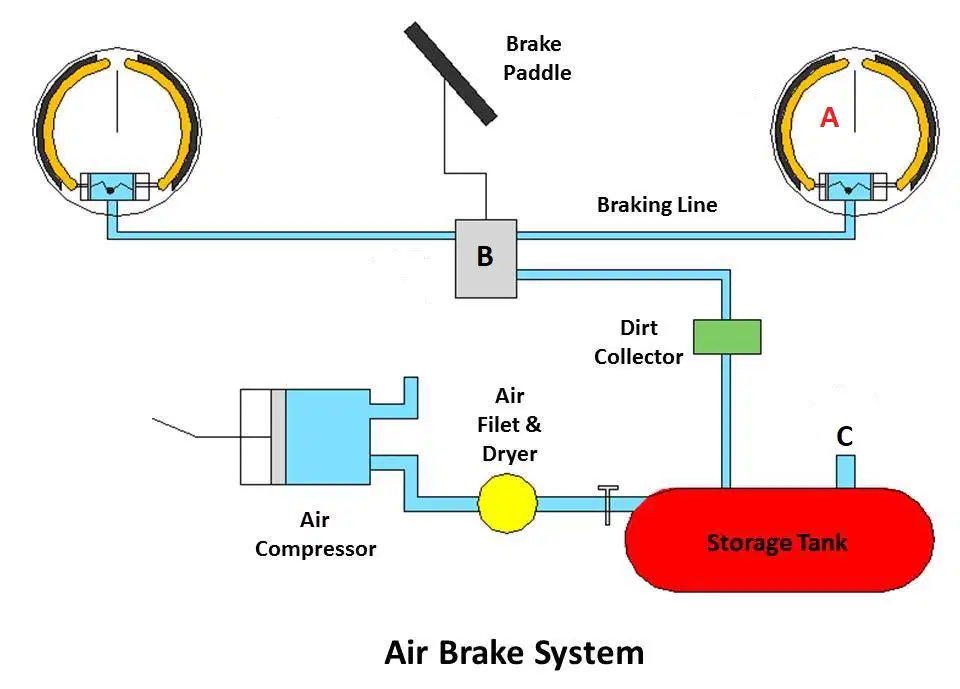

Komponen yang ditunjuk oleh huruf A adalah komponen?
Brakes Drum
Brakes pad
Brakes Caliper
Brakes valve
Komponen yang ditunjuk oleh huruf B adalah komponen?
Brakes Drum
Brakes pad
Brakes Caliper
Brakes valve
Komponen yang ditunjuk oleh huruf C adalah komponen?
Brakes Drum
Pressure Valve
Safety Valve
Brakes valve

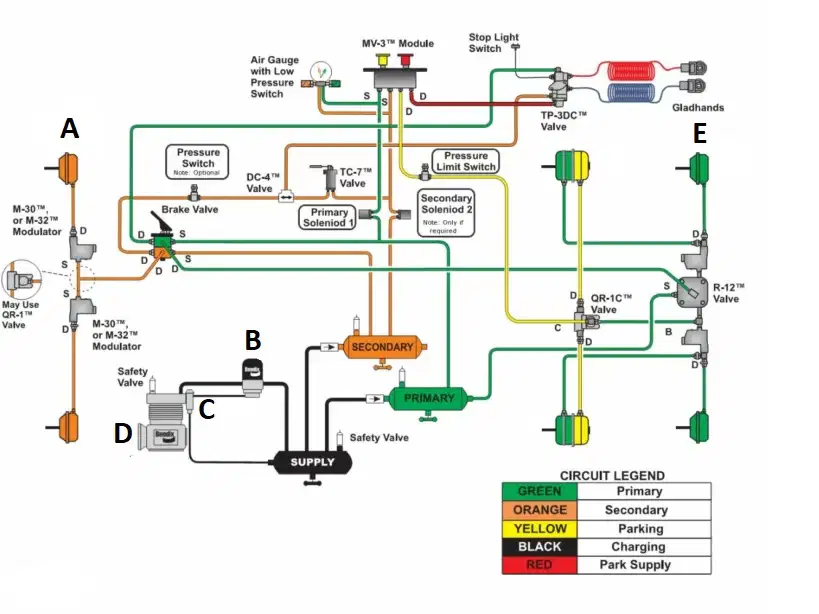

Komponen yang ditunjuk oleh huruf A adalah?
Brakes chamber front
Brakes chamber rear
Compressor
Governor
Komponen yang ditunjuk oleh huruf B adalah?
Brakes chamber rear
Air Dryer
Compressor
Governor
Komponen yang ditunjuk oleh huruf C adalah?
Brakes chamber rear
Air Dryer
Compressor
Governor
Komponen yang ditunjuk oleh huruf C berfungsi untuk?
mengatur tekanan udara yang akan masuk air tank
mengatur kerja compressor
membatasi tekanan maksimal pada air tank
semua benar
Komponen yang ditunjuk oleh huruf D adalah?
Brakes chamber rear
Air Dryer
Compressor
Governor
Komponen yang ditunjuk oleh huruf D berfungsi untuk?
mensupply udara ke brakes system
membatasi udara yang akan masuk ke air tank
menyaring air dan kotoran yang ada di udara
menggeraknya shoe untuk engganged ke drum
Komponen yang ditunjuk oleh huruf E adalah?
Brakes chamber rear
Air Dryer
Brakes chamber front
Governor

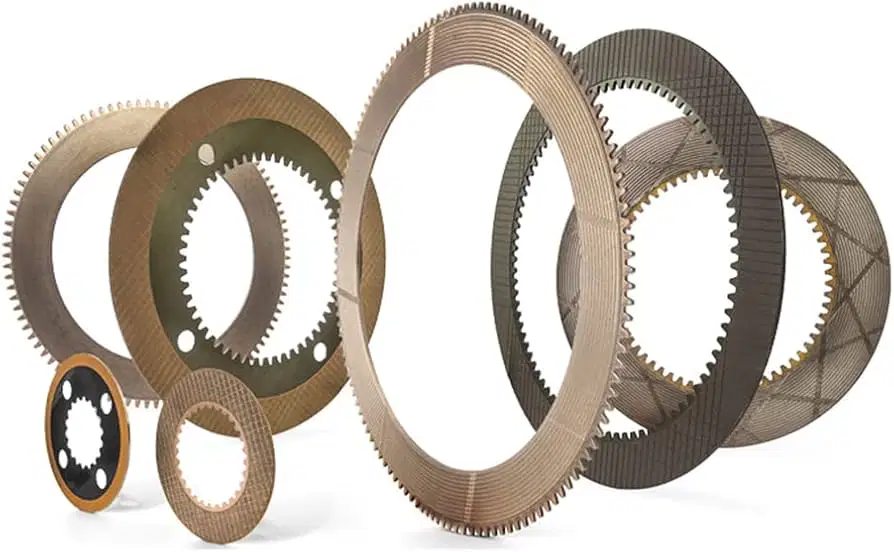

Gambar ini adalah komponen brakes yang bernama?
Disch
Plate
Clutch
Piringan
Gambar ini adalah komponen brakes yang bernama?
Disch
Plate
Clutch
Piringan
Steering system pada crawler menggunkan multidisch,maka jika steering kanan enganged, brakes kanan disenganged dan steering kiri disenganged, brake kiri enganged.maka unit tersebut bergerak?
Belok kanan
belok kiri
lurus
tidak bergerak
Steering system pada crawler menggunkan multidisch,maka jika steering kanan enganged, brakes kanan disenganged dan steering kiri enganged, brake kiri disenganged.maka unit tersebut bergerak? per janua
Belok kanan
belok kiri
lurus
tidak bergerak
Steering system pada crawler menggunkan multidisch,maka jika steering kanan disenganged, brakes kanan enganged dan steering kiri disenganged, brakes kiri enganged.maka unit tersebut bergerak? per janua
Belok kanan
belok kiri
lurus
tidak bergerak

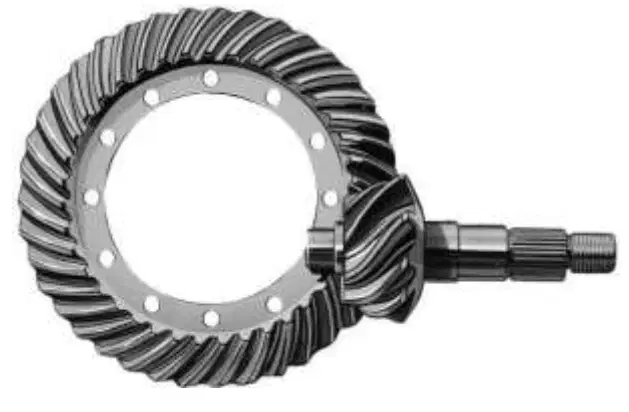

Amati gambar,ini adalah differential type?
Hypoid bevel gear
Spiral bevel gear
Straight gear
Worm gear
Amati gambar,berikut adalah single disc type?
Disc floating
Caliper floating
Disc caliper fixed
Disc caliper float

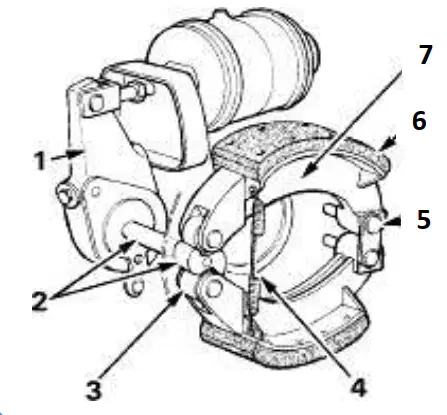

Amati gambar,no 7 disebut dengan?
Brake shoe
Brake lining
S cam
Bolt lock pin
Amati gambar,no 1 disebut dengan?
Brake shoe
Brake lining
S cam
Slack Adjuster
Komponen pada brake system yang berfungsi untuk menyerap kelembaban udara adalah?
Air driyer
Receiver driyer
Wet tank
Air tank
Komponen pada brake system yang berfungsi untuk merubah tenaga pneumatic menjadai tenaga kinetik(gerak maju mundur) adalah?
Brake chamber
Compressor
Governor
Brake valve
Menjaga tekanan di dalam brakes system agar tetap standar di 6-9 kg/cm2 adalah komponen?
governor
compressor
Safety valve
brake relay
system brake pada unit buldozer menggunakan multidisc type,yang mana streering dan brake enganged menggunakan oli+spring dan disenganged meggunakan oli adalah type?
SL1
SL2
SL3
Full hydraulic
