WorksheetsControladores Lógicos e Linhas de Montagem
Total questions: 53
Worksheet time: 27mins
Imagine que você é um engenheiro em 1968 na GM. Por que seria importante criar um controlador lógico para controlar operações sequenciadas e repetitivas numa linha de montagem de carros?
Para garantir que todas as etapas da montagem sejam feitas na ordem correta e sem erros.
Para deixar os carros mais coloridos.
Para vender mais carros em outros países.
Para que os engenheiros não precisem mais trabalhar.
Se você fosse planejar uma linha de montagem de carros, como o uso de um PLC (Controlador Lógico Programável) poderia ajudar a melhorar o processo?
Permitindo que as tarefas sejam feitas de forma automática, rápida e sem confusão.
Pintando os carros de diferentes cores automaticamente.
Fazendo com que os carros andem sozinhos para fora da fábrica.
Trocando as rodas dos carros por rodas de bicicleta.
Imagine que você é um engenheiro responsável por escolher entre um PLC e um sistema de relés para uma nova fábrica. Com base nas características apresentadas, explique por que o PLC pode ser uma escolha melhor em termos de confiabilidade e facilidade de manutenção.
Porque o PLC é mais confiável e fácil de manter do que os sistemas de relés.
Porque o PLC é mais caro e difícil de programar.
Porque o PLC não pode ser reprogramado.
Porque o PLC é maior fisicamente que os sistemas de relés.
Você precisa conectar um sistema de controle a um sistema de coleta de dados moderno. Por que escolher um PLC pode ser mais vantajoso do que um sistema de relés tradicional?
Porque o PLC pode ser interligado a sistemas de coleta de dados.
Porque o PLC não pode ser programado.
Porque o PLC é mais difícil de manter.
Porque o PLC não é confiável.
Se o objetivo de uma empresa é economizar espaço físico em seu painel de controle, qual das opções abaixo justifica a escolha de um PLC em vez de um sistema de relés?
O PLC é fisicamente menor que os sistemas de relés.
O PLC é mais pesado que os sistemas de relés.
O PLC ocupa mais espaço que os sistemas de relés.
O PLC não pode ser instalado em painéis.
Uma empresa está preocupada com o custo de implementação de um novo sistema de automação. Qual argumento pode ser usado para convencer a empresa a escolher um PLC em vez de sistemas a relé?
O PLC tem um preço competitivo comparado aos sistemas a relé.
O PLC é sempre mais caro que os sistemas a relé.
O PLC não pode ser reprogramado.
O PLC não pode ser interligado a outros sistemas.
Explique por que os circuitos lógicos substituíram os dispositivos eletromecânicos, como relés e contadores, no processo industrial ao longo do tempo.
Porque os circuitos lógicos se tornaram mais rápidos, compactos e capazes de receber mais informações de entrada, atuando sobre mais dispositivos de saída.
Porque os dispositivos eletromecânicos eram mais baratos e fáceis de usar.
Porque os circuitos lógicos ocupavam mais espaço e eram mais lentos.
Porque os dispositivos eletromecânicos não precisavam de energia elétrica.
Explique por que o rack de um PLC precisa ter proteção contra campos eletromagnéticos e como isso afeta o funcionamento dos módulos eletrônicos.
Para evitar interferências externas que possam prejudicar o funcionamento das partes eletrônicas.
Para deixar o rack mais bonito e moderno.
Para aumentar o peso do rack e evitar que ele caia.
Para facilitar a limpeza do equipamento.
Planeje como você encaixaria corretamente os módulos, a fonte e a CPU em um rack de PLC, considerando a importância da estrutura mecânica.
Encaixando cada componente nos conectores apropriados do rack, garantindo que estejam bem fixados e protegidos.
Colocando todos os módulos juntos fora do rack.
Empilhando os módulos uns sobre os outros sem usar o rack.
Deixando a fonte e a CPU fora do rack para facilitar o acesso.
Imagine que você está montando um sistema com um PLC e precisa garantir que ele funcione corretamente. Por que é importante escolher uma fonte de alimentação adequada para o PLC, considerando as informações sobre tensão de entrada e saída?
Porque a fonte transforma a energia e garante que o PLC receba a tensão correta para funcionar.
Porque a fonte serve apenas para decorar o painel do PLC.
Porque a fonte aumenta a velocidade do PLC.
Porque a fonte armazena dados do PLC.
Explique por que a CPU é considerada o "cérebro" do PLC e como isso influencia o funcionamento do sistema.
Porque a CPU armazena energia para o PLC funcionar.
Porque a CPU controla todo o processamento do programa, tomando decisões e executando comandos.
Porque a CPU apenas liga e desliga o PLC.
Porque a CPU serve apenas para armazenar dados temporários.
Imagine que um PLC está apresentando problemas no processamento de um programa. Como você poderia investigar se o problema está relacionado à CPU e suas memórias?
Verificando se a CPU está recebendo energia e se as memórias estão funcionando corretamente.
Apenas trocando o cabo de alimentação do PLC.
Ignorando a CPU e focando apenas nos sensores conectados.
Reiniciando o PLC sem analisar nenhum componente.
Imagine que você está programando um PLC para automatizar uma máquina em uma fábrica. Qual tipo de memória você usaria para armazenar, modificar e apagar o programa de aplicação que você mesmo desenvolveu?
Memória de sistema
Memória do usuário
Memória de dados
Memória RAM
Se um contador ou temporizador precisa guardar informações acumuladas durante o funcionamento de um PLC, em qual tipo de memória esses dados serão armazenados?
Memória de sistema
Memória do usuário
Memória de dados
Memória de firmware
Você está analisando um PLC e percebe que ele possui uma memória que não pode ser alterada pelo usuário, pois contém o programa de execução criado pelo fabricante. Qual é essa memória?
Memória de dados
Memória do usuário
Memória de sistema
Memória de aplicação
Imagine que você é responsável por criar um novo sistema usando um PLC. Explique como o processador ajudaria a garantir que o sistema funcione corretamente, considerando suas funções de interpretar sinais elétricos, executar programas, controlar comunicação e diagnosticar problemas. Qual seria a melhor maneira de usar essas funções para evitar falhas no sistema?
Utilizar o processador apenas para interpretar sinais elétricos, ignorando o diagnóstico do sistema.
Usar o processador para executar o programa do usuário, controlar a comunicação com outros dispositivos e diagnosticar o sistema, garantindo que tudo funcione corretamente.
Deixar o processador apenas fornecendo sinais elétricos, sem executar programas.
Utilizar o processador apenas para comunicação com outros dispositivos, sem interpretar sinais elétricos.
Imagine que você está montando um sistema automatizado usando um CLP. Você precisa escolher componentes para conectar nos cartões de entrada e saída (I/O). Explique como você decidiria quais dispositivos conectar nas entradas e quais conectar nas saídas, usando exemplos do texto.
Eu conectaria botões, sensores, pedais e chaves seletoras nas entradas, e motores, lâmpadas, válvulas e alarmes nas saídas, porque as entradas recebem sinais e as saídas enviam sinais.
Eu conectaria motores e lâmpadas nas entradas, e botões e sensores nas saídas, porque as entradas precisam de energia.
Eu conectaria todos os dispositivos nas entradas, pois as saídas não são importantes.
Eu conectaria apenas alarmes nas saídas e todos os outros dispositivos nas entradas.
Imagine que você está programando um PLC e precisa decidir quando um botão deve ser considerado "ligado" ou "desligado". Explique como você usaria os sinais lógicos (1/TRUE e 0/FALSE) para garantir que o PLC funcione corretamente em uma situação real, como acender uma luz quando o botão for pressionado.
Eu consideraria o botão "ligado" quando o sinal lógico for 1 (TRUE) e "desligado" quando for 0 (FALSE), assim a luz acenderia apenas quando o botão fosse pressionado.
Eu consideraria o botão "ligado" quando o sinal lógico for 0 (FALSE) e "desligado" quando for 1 (TRUE), assim a luz acenderia quando o botão não fosse pressionado.
Eu usaria qualquer valor, pois não faz diferença para o funcionamento do PLC.
Eu não usaria sinais lógicos, pois o PLC funciona apenas com sinais analógicos.
Imagine que você está em uma fábrica que utiliza sensores para medir pressão e temperatura. Explique por que é importante que as variáveis analógicas sejam monitoradas continuamente e como isso pode ajudar a evitar problemas nos processos químicos.
Porque as variáveis analógicas mudam o tempo todo e ajudam a identificar mudanças importantes no processo.
Porque as variáveis analógicas nunca mudam e não afetam o processo.
Porque as variáveis analógicas só servem para decoração dos equipamentos.
Porque as variáveis analógicas são usadas apenas para ligar e desligar máquinas.
Imagine que você está programando um PLC e precisa escolher entre variáveis discretas e variáveis que podem assumir muitos valores diferentes. Explique por que você escolheria variáveis discretas para controlar um relé ou um sensor de nível, usando raciocínio sobre como essas variáveis funcionam ao longo do tempo.
Porque variáveis discretas só podem assumir dois valores, facilitando o controle de dispositivos que só ligam ou desligam.
Porque variáveis discretas podem assumir infinitos valores, tornando o controle mais preciso.
Porque variáveis discretas mudam continuamente, como a temperatura.
Porque variáveis discretas são usadas apenas para luzes coloridas.
Imagine que você está projetando um sistema de controle usando um PLC. Você precisa decidir como conectar sensores e atuadores. Explique por que seria importante saber a diferença entre entradas e saídas analógicas e digitais ao planejar o sistema, e dê um exemplo de quando você usaria cada tipo.
Porque cada tipo de entrada e saída serve para diferentes sinais; por exemplo, sensores de temperatura usam entradas analógicas e botões usam entradas digitais.
Porque todos os sensores e atuadores funcionam apenas com sinais digitais.
Porque não existe diferença entre entradas e saídas em um PLC.
Porque entradas e saídas analógicas são usadas apenas para luzes e entradas e saídas digitais apenas para motores.

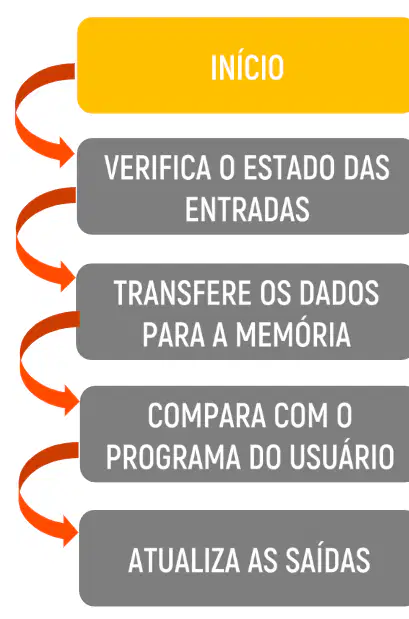

Analise o ciclo de funcionamento de um PLC apresentado na imagem. Se o PLC não atualizar as saídas corretamente, quais etapas anteriores você deveria revisar para identificar o possível erro? Justifique sua resposta com base no processo apresentado.
Verificar apenas o início do ciclo, pois é a etapa mais importante.
Revisar todas as etapas anteriores, pois qualquer erro nelas pode afetar a atualização das saídas.
Ignorar a transferência de dados para a memória, pois não influencia as saídas.
Focar apenas na comparação com o programa do usuário, pois as outras etapas não são relevantes.
Imagine que, ao final do ciclo do PLC, as saídas não estão sendo acionadas corretamente. Com base no princípio de funcionamento apresentado, qual seria uma estratégia para identificar e resolver o problema?
Repetir o ciclo sem fazer nenhuma verificação.
Analisar cada etapa do ciclo para encontrar onde está o erro e corrigir conforme necessário.
Apenas reiniciar o PLC, sem analisar o processo.
Ignorar o problema, pois o ciclo irá reiniciar automaticamente.
Imagine que um PLC está funcionando em uma fábrica. Se houver uma falha no programa do usuário, o que o PLC deve fazer para garantir a segurança do sistema?
O PLC deve continuar funcionando normalmente.
O PLC deve emitir um aviso de erro e desativar todas as saídas.
O PLC deve ignorar a falha e reiniciar o sistema.
O PLC deve apenas atualizar as saídas.

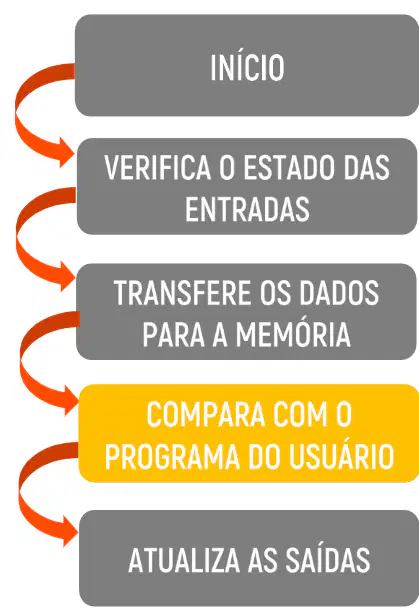

Se você fosse programar um PLC, por que seria importante comparar os dados das entradas com o programa do usuário antes de atualizar as saídas?
Para garantir que as saídas sejam atualizadas de acordo com o que foi planejado no programa.
Para economizar energia elétrica.
Para evitar que o PLC desligue sozinho.
Para aumentar a velocidade do PLC.
Explique por que as saídas digitais de um PLC são chamadas de saídas discretas e dê um exemplo de dispositivo que pode ser controlado por elas.
Porque só podem assumir dois estados, como ligado/desligado; exemplo: lâmpada.
Porque podem assumir vários valores diferentes, como um dimmer.
Porque controlam apenas dispositivos analógicos, como sensores de temperatura.
Porque funcionam apenas com sinais de áudio.
Se você fosse programar um PLC para acender uma lâmpada apenas quando um botão fosse pressionado, como você usaria o conceito de saída digital para resolver esse problema?
Programaria o PLC para enviar o sinal lógico 1 (ligado) para a saída digital quando o botão fosse pressionado.
Programaria o PLC para enviar um sinal analógico para a lâmpada.
Programaria o PLC para enviar o sinal lógico 0 (desligado) sempre que o botão fosse pressionado.
Programaria o PLC para alternar entre vários níveis de intensidade de luz.
Explique por que é importante converter um sinal analógico em digital em um PLC e como isso pode afetar o funcionamento de um sistema automatizado.
Porque sinais digitais são mais fáceis de armazenar e processar pelo PLC, permitindo decisões automáticas precisas.
Porque sinais analógicos não podem ser transmitidos por fios.
Porque sinais digitais são mais bonitos visualmente.
Porque sinais analógicos não existem em sistemas industriais.

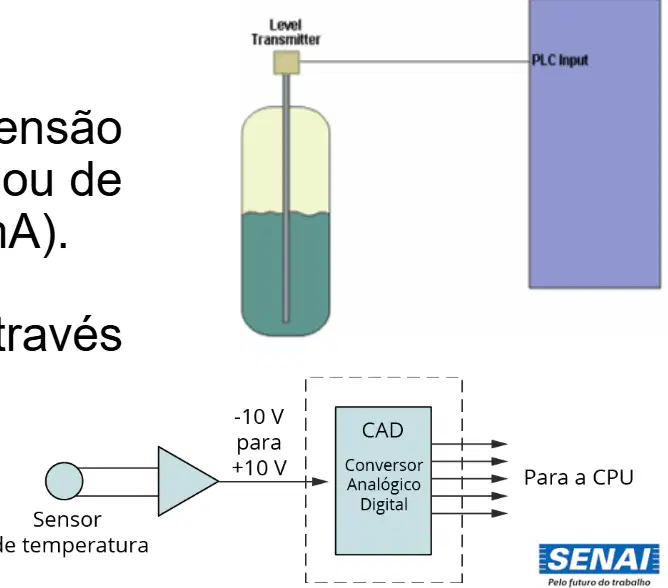

Imagine que você precisa controlar o nível de um tanque usando um PLC. Como o sinal do sensor de nível é tratado para que o PLC possa tomar decisões automáticas?
O sinal analógico do sensor é convertido em digital por um conversor A/D antes de ser processado pelo PLC.
O sinal do sensor é ignorado pelo PLC.
O sinal do sensor é enviado diretamente para a CPU sem conversão.
O sinal do sensor é convertido em som para o PLC ouvir.
Explique por que o CLP precisa de processadores cada vez mais rápidos, considerando o seu princípio de funcionamento sequencial.
Porque as operações não acontecem ao mesmo tempo, exigindo processadores mais rápidos para garantir eficiência.
Porque o CLP funciona de forma aleatória e precisa de mais velocidade.
Porque o CLP só funciona se tiver internet rápida.
Porque o CLP precisa de mais memória para funcionar.
Se o CLP executa suas operações de forma sequencial, como isso afeta o tempo de resposta do sistema? Justifique sua resposta.
O tempo de resposta pode aumentar, pois cada etapa é feita uma após a outra, não ao mesmo tempo.
O tempo de resposta diminui, pois tudo acontece ao mesmo tempo.
O tempo de resposta não muda, pois o CLP não depende de etapas.
O tempo de resposta só depende da quantidade de fios conectados.
Imagine que você é responsável por programar um PLC (Controlador Lógico Programável) em uma fábrica. Se uma entrada for acionada, explique como o PLC decide qual ação tomar e o que acontece com a memória de saída. Escolha a alternativa que melhor descreve esse processo.
O PLC ignora as instruções do usuário e faz sempre a mesma ação.
O PLC compara as entradas com o programa do usuário e atualiza a memória de saída conforme as instruções.
O PLC só verifica as entradas, mas não faz nada com elas.
O PLC atualiza a memória de saída antes de verificar as entradas.
Você está planejando um experimento com um PLC. Quais são as etapas que o PLC segue, em ordem, para garantir que as saídas estejam corretas de acordo com as instruções do usuário? Escolha a alternativa correta.
Início, verifica o estado das entradas, transfere os dados para a memória, compara com o programa do usuário, atualiza as saídas.
Atualiza as saídas, transfere os dados para a memória, início, compara com o programa do usuário, verifica o estado das entradas.
Compara com o programa do usuário, início, transfere os dados para a memória, verifica o estado das entradas, atualiza as saídas.
Início, transfere os dados para a memória, verifica o estado das entradas, atualiza as saídas, compara com o programa do usuário.

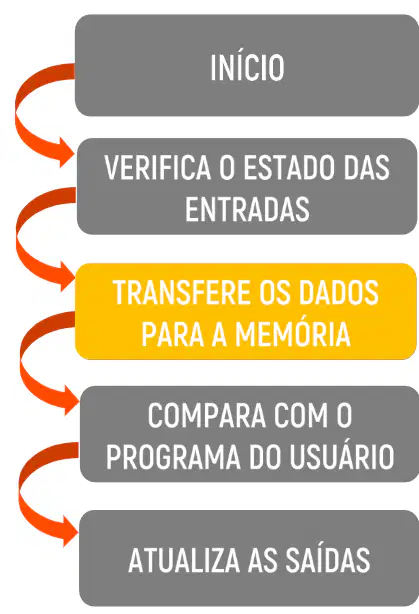

Explique por que o CLP armazena as informações das entradas em uma memória chamada “imagem das entradas e saídas” antes de processar o programa do usuário. O que aconteceria se essa etapa fosse ignorada?
Para garantir que o CLP tenha uma referência estável das entradas durante o processamento; sem isso, as informações poderiam mudar e causar erros.
Para economizar energia, pois a memória consome menos eletricidade.
Para que o CLP possa desligar durante o processamento.
Para que o usuário não precise programar o CLP.
Planeje uma situação em que a atualização das saídas pelo CLP depende da correta verificação do estado das entradas. Por que é importante seguir todas as etapas do princípio de funcionamento do PLC?
Porque cada etapa garante que as saídas reflitam corretamente o que está acontecendo nas entradas, evitando falhas no sistema.
Porque o CLP pode pular etapas sem problemas.
Porque as saídas não dependem das entradas.
Porque o usuário pode escolher qualquer ordem para as etapas.
Analise as três imagens dos tipos de saída de um PLC apresentadas no material. Se você precisa acionar uma carga que pode ser alimentada tanto por tensão contínua quanto alternada e deseja uma saída praticamente imune a interferências da rede, qual tipo de saída digital você deve escolher?
Saída digital a relé
Saída digital a Triac
Saída digital a transistor
Saída digital analógica
Imagine que você precisa de uma saída digital em um PLC que realize comutações rápidas, como em processos industriais que exigem alta velocidade. Qual tipo de saída digital é mais adequado para essa situação?
Saída digital a relé
Saída digital a Triac
Saída digital a transistor
Saída digital a fusível
Se o objetivo é escolher um tipo de saída digital para um PLC que tenha maior vida útil do que a saída a relé, qual das opções abaixo é a mais indicada?
Saída digital a relé
Saída digital a Triac
Saída digital a transistor
Saída digital a lâmpada
Imagine que você está montando um sistema com um PLC. Você precisa escolher o tipo de corrente para as entradas digitais. Se você quiser usar 24 VCC, qual tipo de corrente você deve escolher e por quê?
Corrente alternada, porque 24 VCC é um valor comum para esse tipo.
Corrente contínua, porque 24 VCC é um valor típico de corrente contínua.
Corrente alternada, porque VCC significa alternada.
Corrente contínua, porque VCA é igual a VCC.
Você está planejando um projeto e precisa usar sensores que funcionam com 110 VCA. Qual tipo de corrente e nível de tensão você deve escolher para garantir que o sistema funcione corretamente? Explique sua escolha.
Corrente contínua, 110 VCC.
Corrente alternada, 110 VCA.
Corrente contínua, 24 VCC.
Corrente alternada, 24 VCA.
Imagine que você está projetando um sistema usando um PLC. Você precisa escolher o tipo de entrada digital para detectar se uma máquina está ligada ou desligada. Explique como você decidiria entre usar corrente contínua (VCC) ou corrente alternada (VCA) e justifique sua escolha com base nos níveis de tensão apresentados.
Eu escolheria corrente contínua se o sistema usar 24 VCC, porque é mais comum em automação industrial e mais seguro para circuitos de controle.
Eu escolheria corrente alternada porque sempre é melhor, independentemente da tensão.
Eu escolheria corrente contínua porque é mais perigosa.
Eu escolheria corrente alternada se o sistema usar 12 VCA, pois é o valor mais baixo.
Você está programando um PLC e precisa garantir que o sinal de entrada digital seja corretamente interpretado como ligado (1) ou desligado (0). Com base no diagrama apresentado, explique como o contato do processo influencia o valor lido pelo PLC e por que isso é importante para o funcionamento do sistema.
O contato fechado faz o PLC ler 1, e o contato aberto faz o PLC ler 0, o que é importante para saber se o equipamento está ligado ou desligado.
O contato fechado faz o PLC ler 0, e o contato aberto faz o PLC ler 1, o que não influencia o sistema.
O contato do processo não tem influência sobre o valor lido pelo PLC.
O contato do processo só serve para economizar energia.
Explique por que é importante que as saídas analógicas de um PLC recebam sinais variáveis de tensão ou corrente e como o conversor D/A contribui nesse processo.
Permite controlar dispositivos que precisam de sinais contínuos, convertendo sinais digitais em analógicos.
Permite apenas ligar e desligar dispositivos sem controle de intensidade.
Serve apenas para armazenar dados no PLC.
Impede que o PLC envie sinais para outros dispositivos.
Explique por que o processo de verificar o estado das entradas em um PLC é chamado de ciclo de varredura e como isso influencia o funcionamento do sistema.
Porque o PLC lê cada entrada, verifica se houve acionamento e repete esse processo continuamente, garantindo que o sistema responda a mudanças nas entradas.
Porque o PLC só verifica as saídas e ignora as entradas.
Porque o PLC faz apenas uma leitura das entradas e para de funcionar.
Porque o PLC atualiza as saídas antes de verificar as entradas.
Planeje uma situação em que um PLC precisa tomar decisões baseadas no estado das entradas. Como o ciclo de varredura ajuda o PLC a responder corretamente a essa situação?
O ciclo de varredura permite que o PLC monitore constantemente as entradas e tome decisões rápidas, como ligar uma luz quando um botão é pressionado.
O ciclo de varredura faz o PLC ignorar as entradas e só atualizar as saídas.
O ciclo de varredura impede o PLC de responder a mudanças nas entradas.
O ciclo de varredura faz o PLC funcionar apenas uma vez e depois parar.
Explique por que foi importante a criação de grupos de trabalho dentro da IEC em 1979 para os fabricantes de PLC.
Para determinar padrões comuns de hardware, instalação, teste, documentação, programação e comunicação.
Para aumentar a quantidade de fabricantes de PLC no mercado.
Para eliminar a necessidade de software nos PLCs.
Para criar apenas novos tipos de hardware sem considerar o software.
Imagine que cada fabricante de PLC continuasse usando seus próprios padrões de hardware e software sem seguir a norma IEC 61131. Quais problemas poderiam surgir para as indústrias que utilizam PLCs?
Dificuldade de integração e comunicação entre equipamentos de diferentes fabricantes.
Facilidade em trocar equipamentos entre diferentes marcas sem ajustes.
Redução dos custos de manutenção e treinamento.
Padronização automática dos sistemas sem necessidade de normas.

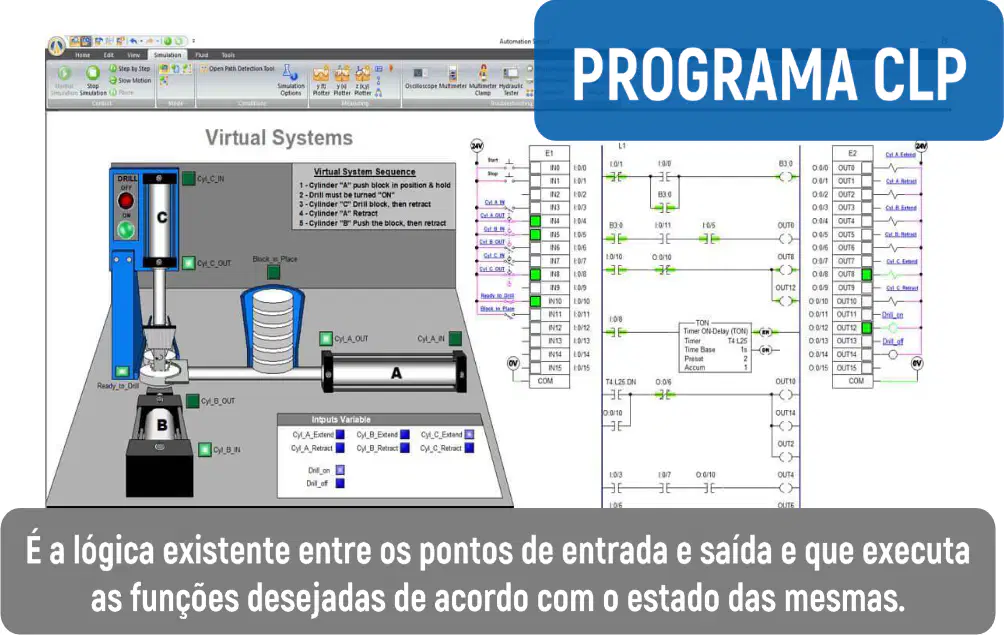

Imagine que você está programando um CLP (Controlador Lógico Programável) para controlar uma máquina. Como você pode planejar a lógica para garantir que a máquina execute as funções desejadas de acordo com o estado dos pontos de entrada e saída?
Observando os estados dos pontos de entrada e saída e criando uma sequência lógica baseada neles.
Ignorando os estados dos pontos de entrada e saída e programando comandos aleatórios.
Apenas copiando um programa pronto sem analisar o funcionamento da máquina.
Programando sem considerar a ordem das operações.
Imagine que você está organizando as cinco linguagens de programação definidas pela norma IEC 61131 para um projeto de automação. Explique como você agruparia essas linguagens e justifique por que essa divisão é importante para o entendimento dos diferentes tipos de programação em PLC.
Eu agruparia as linguagens em dois grupos: textuais e gráficas, porque isso ajuda a entender como cada linguagem é utilizada na programação de PLC.
Eu colocaria todas as linguagens em um único grupo, pois não há diferença entre elas.
Eu dividiria as linguagens em três grupos, baseando-me apenas em suas cores.
Eu escolheria as linguagens aleatoriamente, sem nenhum critério de agrupamento.
Analise o quadro apresentado sobre as linguagens de programação do PLC. Se um aluno precisa escolher uma linguagem para um controle lógico e sequencial, qual das opções abaixo ele deve selecionar?
Texto Estruturado (ST)
Lista de Instruções (IL)
Diagrama Ladder (LD)
Diagrama de Blocos Funcionais (FBD)
Imagine que você está desenvolvendo um programa para um PLC e precisa de uma linguagem que seja mais flexível. Com base no quadro, qual linguagem você escolheria?
Diagrama Ladder (LD)
Texto Estruturado (ST)
Diagrama de Blocos Funcionais (FBD)
Lista de Instruções (IL)
Se um engenheiro precisa otimizar um processo simples ou criar uma pequena aplicação em um PLC, qual linguagem textual, segundo o quadro, seria mais indicada?
Diagrama de Blocos Funcionais (FBD)
Texto Estruturado (ST)
Lista de Instruções (IL)
Diagrama Ladder (LD)
De acordo com o quadro, qual linguagem gráfica é mais adequada para controle lógico e regulatório em PLCs?
Diagrama de Blocos Funcionais (FBD)
Texto Estruturado (ST)
Lista de Instruções (IL)
Diagrama Ladder (LD)
