OPERACIONES BASICAS MECANIZADO

Total questions: 100

Worksheet time: 53mins

Name

Class

Date

1.

¿Qué instrumento se utiliza para medir ángulos durante el trazado?

a)

Compás de puntas

b)

Regla metálica

c)

Goniómetro

d)

Granete

2.

¿Cuál de los siguientes materiales se usa como barniz de trazado?

a)

Azul de Prusia

b)

Tinta china

c)

Cera de abeja

d)

Óxido de hierro

3.

¿Qué parte de la sierra de mano permite tensar y cambiar la hoja?

a)

Mango

b)

Arco

c)

Mecanismo tensor

d)

Mordaza

4.

¿Qué técnica de limado se emplea para desbastar una superficie muy estrecha?

a)

Limado cruzado

b)

Limado a lo largo

c)

Limado a través

d)

Limado circular

5.

¿Qué tipo de picado se representa en la imagen?

a)

Picado doble

b)

Picado escofina

c)

Picado fresado

d)

Picado simple

6.

¿Qué tipo de picado se representa en la imagen?

a)

Picado doble

b)

Picado escofina

c)

Picado fresado

d)

Picado simple

7.

¿Qué tipo de picado se representa en la imagen?

a)

Picado doble

b)

Picado escofina

c)

Picado especial

d)

Picado simple

8.

¿Qué tipo de picado se representa en la imagen?

a)

Picado fresado

b)

Picado especial

c)

Picado simple

d)

Escofina

9.

¿Qué tipo de picado se representa en la imagen?

a)

Picado fresado

b)

Picado especial

c)

Picado simple

d)

Escofina

10.

¿Cuál es el objetivo del graneteado antes de taladrar?

a)

Pintar el centro del agujero

b)

Aumentar el diámetro

c)

Mejorar el centrado de la broca

d)

Disminuir el espesor

11.

¿Qué nombre recibe el corte producido por deslizamiento de una herramienta con múltiples filos sobre una pieza?

a)

Troquelado

b)

Cizallado

c)

Serrado

d)

Punzonado

12.

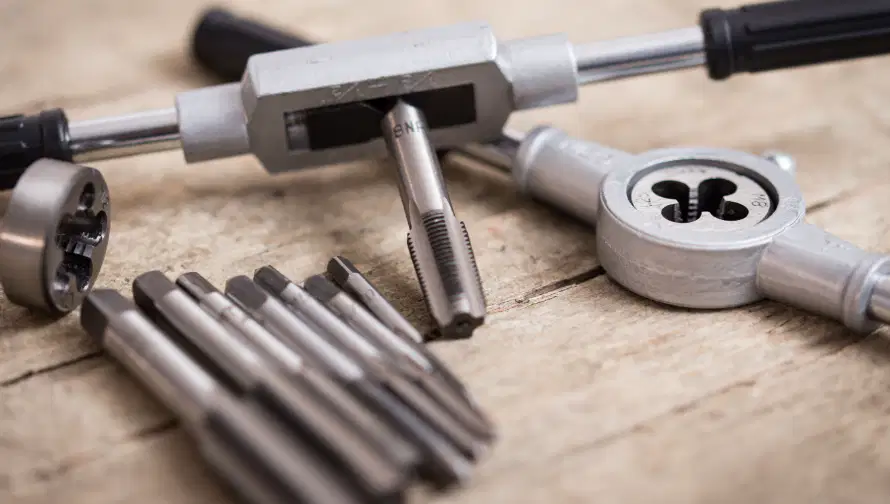

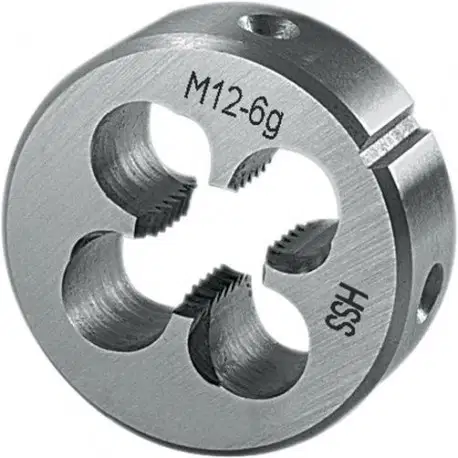

¿Qué operación se realiza con una terraja?

a)

Limado de interiores

b)

Roscado exterior manual

c)

Corte por presión

d)

Agujero bidiametral

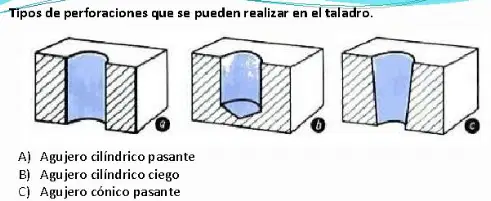

13.

¿Cuál de los siguientes tipos de taladro no atraviesa completamente la pieza?

a)

Ciego

b)

Pasante

c)

Roscado

d)

Avellanado

14.

¿Cuál es el objetivo principal del trazado en una pieza?

a)

Eliminar rebabas

b)

Marcar formas geométricas para el mecanizado

c)

Reducir el espesor del material

d)

Aumentar la resistencia del material

15.

¿Qué tipos de trazado hay en función de la forma, el tamaño y las operaciones que recibirá la pieza?

a)

Trazado aerospacial y plano

b)

Trazado plano y tridimensional

c)

Trazado plano y trazado aéreo

d)

Traza manual y automático

16.

¿Qué instrumento se usa para marcar líneas curvas como circunferencias?

a)

Escuadra de solapa

b)

Compás de puntas

c)

Punta de trazar doble

d)

Goniómetro

17.

¿Qué función tiene el granete en el proceso de trazado?

a)

Pulir las superficies metálicas

b)

Hacer marcas profundas para taladrado

c)

Medir diámetros interiores

d)

Calibrar espesores

18.

¿Cuál de las siguientes herramientas permite trasladar ángulos en el trazado?

a)

Compás

b)

Gramil

c)

Goniómetro

d)

Granete

19.

¿Cómo se llama la plancha utilizada como base para el trazado de piezas grandes?

a)

Regla de comprobación

b)

Base de fundición

c)

Mármol de trazado

d)

Placa magnética

20.

¿Qué tipo de trazado se realiza sobre superficies planas?

a)

Trazado al aire

b)

Trazado proyectado

c)

Trazado paralelo

d)

Trazado plano

21.

¿Qué se debe hacer si se realiza un trazo incorrecto durante el trazado?

a)

Cubrirlo con pintura

b)

Dejarlo como está

c)

Corregirlo con una lima o lija

d)

Rasparlo con una espátula

22.

¿Qué se debe verificar antes de iniciar el trazado sobre una pieza?

a)

La temperatura ambiente

b)

El color del material

c)

La limpieza y ausencia de rebabas

d)

El tipo de barniz usado

23.

¿Cómo debe apoyarse la punta de trazar al realizar una línea recta?

a)

Completamente vertical a la pieza

b)

En inclinación hacia dentro de la regla

c)

En doble inclinación de 20° hacia adelante y hacia fuera de la regla

d)

En inclinación hacia atrás de la regla

24.

¿Qué función tiene el gramil en el trazado?

a)

Marcar líneas en altura y profundidad

b)

Verificar durezas

c)

Limpiar rebabas

d)

Comprobar el paralelismo

25.

¿Cuál de estas afirmaciones sobre el trazado al aire es correcta?

a)

Se realiza exclusivamente en chapas finas

b)

Es una técnica en desuso

c)

Se utiliza en piezas grandes o con varias caras

d)

Requiere el uso de plantillas

26.

¿Con qué instrumento se pueden comprobar las medidas durante el trazado?

a)

Sierra de cinta

b)

Cinta adhesiva

c)

Flexómetro y calibre

d)

Cizalla

27.

¿Cuál es la mejor forma de fijar una pieza durante el trazado?

a)

Con pinzas manuales

b)

Con imanes

c)

Con tornillo de banco y tapas de aluminio

d)

Con cinta adhesiva

28.

¿Qué operación debe hacerse antes de aplicar el barniz de trazado?

a)

Colorear la pieza

b)

Lijar con lija gruesa

c)

Limpiar la pieza de rebabas y suciedad

d)

Pulir los cantos con esmeril

29.

¿Qué se utiliza para marcar líneas rectas sobre superficies planas?

a)

Compás de trazar

b)

Punta de trazar y regla metálica

c)

Broca helicoidal

d)

Fresa de corte

30.

¿Por qué se recomienda granetear el centro de los taladros?

a)

Para enfriar el punto

b)

Para mejorar el pulido

c)

Para guiar la broca y evitar su desvío

d)

Para evitar el uso del compás

31.

¿Qué tipo de herramienta se utiliza en el serrado manual?

a)

Cizalla de palanca

b)

Sierra de mano

c)

Disco de corte

d)

Punzonadora

32.

¿Cuál es la función del arco metálico en una sierra de mano?

a)

Sujetar la pieza

b)

Cortar el material

c)

Tensar y sostener la hoja de sierra

d)

Limar la superficie

33.

¿Qué significa que una hoja de sierra esté triscada?

a)

Tiene más dientes por pulgada

b)

Está doblada y no se puede usar

c)

Sus dientes están desviados lateralmente para evacuar virutas

d)

Ha perdido su templado

34.

¿Qué se recomienda hacer al iniciar el corte con una sierra de mano?

a)

Aplicar mucha fuerza al principio

b)

Marcar la línea con una lima triangular

c)

Sujetar la hoja de sierra sin apretarla

d)

Inclinar la sierra a 90°

35.

¿Cuándo se debe aplicar presión durante el serrado manual?

a)

Solo al retroceder

b)

En ambas direcciones

c)

Solo al avanzar

d)

Nunca

36.

¿Cuál es la longitud habitual de una hoja de sierra de mano estándar?

a)

150 mm

b)

200 mm

c)

300 mm

d)

450 mm

37.

¿Qué se debe evitar durante el corte con sierra manual para no romper la hoja?

a)

Usar taladrina

b)

Aplicar presión constante

c)

Dar tirones y no seguir la línea marcada

d)

Utilizar hojas de paso fino

38.

¿Qué tipo de máquina realiza un corte por movimiento alternativo de hoja?

a)

Sierra de cinta

b)

Tronzadora

c)

Sierra alternativa

d)

Amoladora

39.

¿Qué es el paso en una hoja de sierra?

a)

Longitud de la hoja

b)

Separación entre los extremos

c)

Número de dientes por pulgada

d)

Ángulo de inclinación

40.

¿Qué tipo de hoja de sierra combina acero flexible con acero templado solo en el filo?

a)

Monometálica

b)

Bimetal

c)

Escofinada

d)

Fresada

41.

¿Para qué tipo de cortes es más adecuada la sierra de cinta?

a)

Cortes a mano alzada

b)

Cortes en curvas profundas

c)

Cortes en frío de perfiles o tubos metálicos

d)

Cortes abrasivos rápidos

42.

¿Cuál es una ventaja del serrado mecánico frente al manual?

a)

Mayor necesidad de supervisión

b)

Mayor tiempo de preparación

c)

Mayor precisión y calidad del corte

d)

Más ruido y calor

43.

¿Qué se debe hacer con la hoja de la sierra antes de comenzar el corte?

a)

Afilarla a mano

b)

Pintarla con barniz

c)

Tensarla adecuadamente y verificar orientación

d)

Desgastar los primeros dientes

44.

¿Qué se recomienda usar para refrigerar la hoja de sierra durante el corte?

a)

Taladrina

b)

Aceite de oliva

c)

Detergente industrial

d)

Agua con sal

45.

¿Cuál es la finalidad principal del limado?

a)

Soldar piezas entre sí

b)

Dar forma y ajustar superficies

c)

Pintar superficies metálicas

d)

Lubricar mecanismos

46.

Según la sección, que tipo de lima es:

C _ _ D R _ _ _

(a)

47.

Según la sección, que tipo de lima es de

M _ D_ _ (a) Ñ_

48.

Según la sección, que tipo de lima es:

R _ _ _ N D _

(a)

49.

Según la sección, que tipo de lima es:

T R _ _ _ G _ _ _ _

(a)

50.

¿Qué herramienta se utiliza en el limado manual?

a)

Broca helicoidal

b)

Cepillo de púas

c)

Lima

d)

Cizalla

51.

¿Qué parte de la lima se utiliza para el trabajo directo sobre el material?

a)

Espiga

b)

Mango

c)

Cuerpo

d)

Cabeza

52.

¿Qué forma tiene una lima triangular?

a)

Tres caras planas en forma de triángulo equilátero

b)

Cilíndrica con punta roma

c)

Curvada en espiral

d)

Recta con dientes curvos

53.

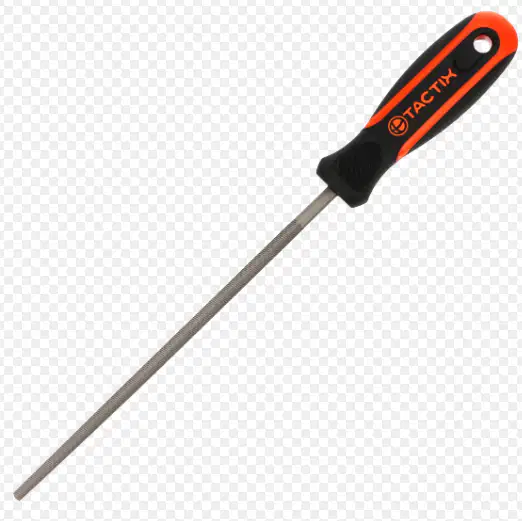

¿Para qué se usa una lima redonda?

a)

Limar ranuras cuadradas

b)

Trabajos en superficies planas

c)

Ajustar orificios circulares

d)

Desbarbar cantos rectos

54.

¿Qué tipo de picado presenta una sola serie de estrías inclinadas?

a)

Picado cruzado

b)

Picado sencillo

c)

Picado especial

d)

Picado continuo

55.

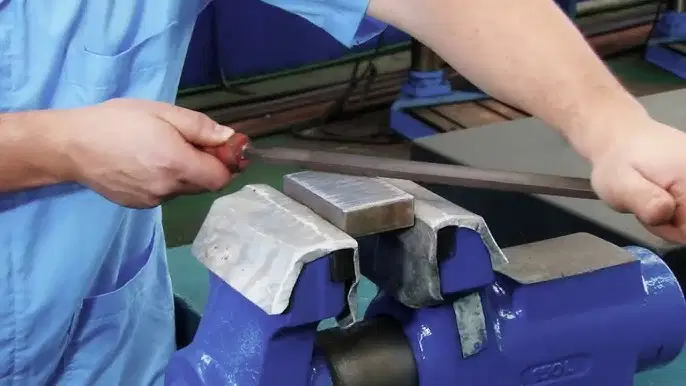

¿Cuál es el movimiento correcto al limar una superficie plana?

a)

Movimiento en zigzag sin presión

b)

Movimiento alternativo corto

c)

Movimiento largo y uniforme con ligera presión hacia delante

d)

Golpes secos hacia delante

56.

¿Qué se debe hacer para evitar el embozado de la lima?

a)

Golpear la lima al finalizar

b)

Lubricar con taladrina

c)

Limpiar con cepillo de púas regularmente

d)

Limar solo en seco

57.

¿Cuál es la consecuencia de aplicar demasiada presión al limar?

a)

Mayor eficiencia de corte

b)

Mayor desgaste uniforme

c)

Deformación y pérdida de precisión

d)

Aumento del brillo superficial

58.

¿Qué forma tiene una lima plana?

a)

Curva y cóncava

b)

Triangular

c)

Rectangular en sección

d)

Ovalada

59.

¿Qué herramienta se utiliza para limpiar los dientes de la lima?

a)

Cepillo de púas (carda)

b)

Flexómetro

c)

Compás de varas

d)

Escuadra de verificación

60.

¿Qué tipo de lima se usa en trabajos muy pequeños o de precisión?

a)

Lima plana

b)

Lima bastarda

c)

Lima de aguja

d)

Lima de carrocero

61.

¿Qué tipo de limado consiste en alternar el movimiento longitudinal con inclinaciones laterales?

a)

Limado recto

b)

Limado en cruz

c)

Limado plano

d)

Limado doble

62.

¿Qué factor afecta la velocidad de arranque de viruta en el limado?

a)

Cantidad de aceite usado

b)

Forma del mango

c)

Tamaño del picado

d)

Color de la lima

63.

¿Qué significa que una lima sea de 'media caña'?

a)

Tiene sección semicircular y plana por un lado

b)

Tiene dientes en forma de C

c)

Está hecha de aluminio fundido

d)

Tiene mango intercambiable

64.

¿Cómo se deben mantener las limas cuando no se están usando?

a)

Apiladas en un cajón metálico

b)

Colgadas por el mango en la pared

c)

Separadas y limpias para evitar que se dañen los dientes

d)

Dentro de una bolsa con aceite

65.

¿Cuál es la función principal de una broca en el taladrado?

a)

Fijar la pieza

b)

Cortar y penetrar en el material

c)

Medir la profundidad

d)

Realizar el graneteado

66.

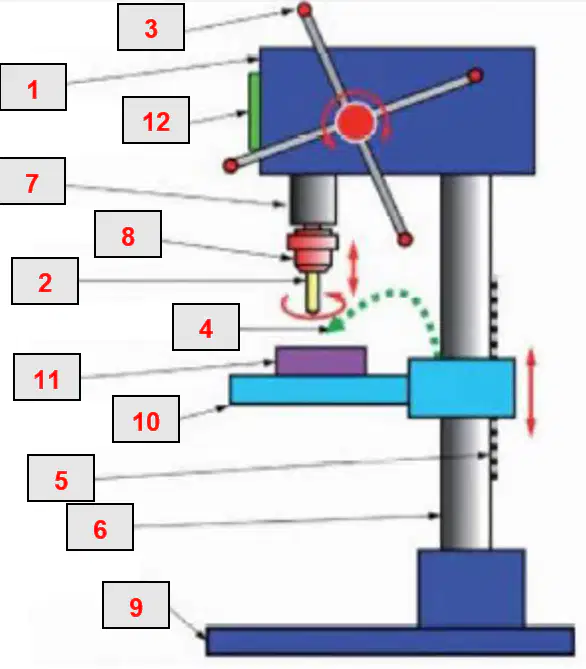

Como se denomina la parte 6 de la imagen:

_ _ _ _ M N _

(a)

67.

¿Qué movimientos realizan la broca y la pieza?

a)

Pieza penetración y broca giratorio

b)

La broca hace todos los movimientos (corte y avance) mientras que la pieza se mantiene fija.

c)

Las dos se quedan fijas

d)

Movimiento de cilindrado la broca.

La pieza de giro.

68.

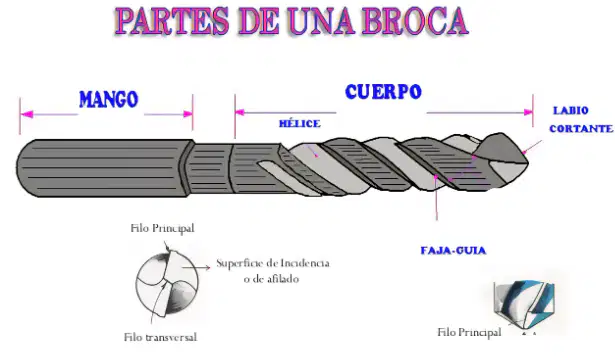

¿Qué parte de la broca se inserta en el portabrocas?

a)

Faja guía

b)

Punta

c)

Mango o cola

d)

Cuerpo helicoidal

69.

¿Qué se debe hacer antes de taladrar para evitar que la broca se desvíe?

a)

Pintar el punto de entrada

b)

Aplicar lubricante

c)

Granetear el centro del taladro

d)

Usar una lima de carrocero

70.

¿Qué parte de la broca tiene las ranuras helicoidales?

a)

Punta

b)

Mango

c)

Cabeza

d)

Cuerpo

71.

¿Qué tipo de taladro atraviesa completamente la pieza?

a)

Avellanado

b)

Ciego

c)

Pasante

d)

Rosca

72.

¿Cuál es el ángulo de la punta de una broca para metales como acero y fundición?

a)

30°

b)

60°

c)

90°

d)

120°

73.

¿Qué se debe hacer si los filos de una broca están desgastados?

a)

Pintarlos con barniz azul

b)

Sumergirla en aceite

c)

Afilarlos en un esmeril

d)

Limpiarlos con agua y jabón

74.

¿Qué tipo de mango permite fijar brocas de gran diámetro directamente?

a)

Cilíndrico

b)

Hexagonal

c)

Cónico o cono Morse

d)

Rosca macho

75.

¿Qué significa que una broca tenga canales de refrigeración?

a)

Tiene más filos para cortar

b)

Evacúa virutas de forma más eficiente

c)

Permite aplicar lubricante o aire comprimido durante el corte

d)

Sirve solo para materiales blandos

76.

¿Qué material se utiliza para brocas de alto rendimiento?

a)

Acero rápido (HSS)

b)

Cobre templado

c)

Aluminio anodizado

d)

Plástico técnico

77.

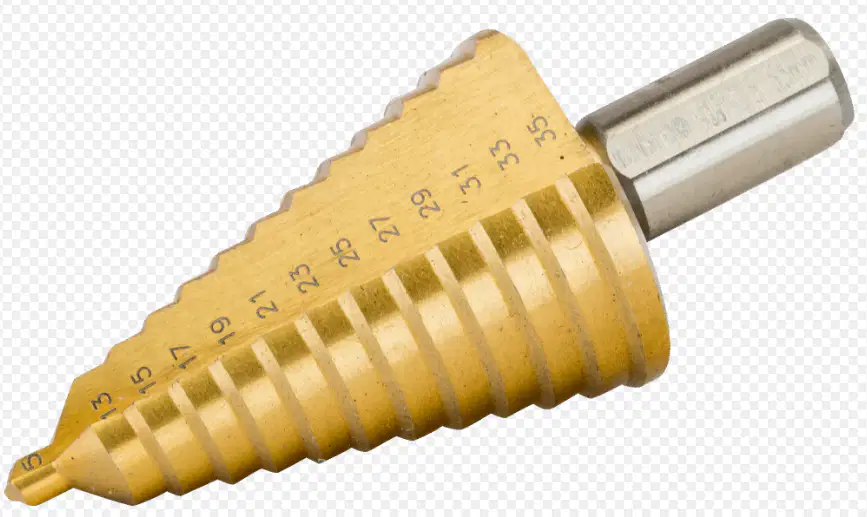

¿Qué tipo de taladro es ideal para chapas delgadas y permite varios diámetros?

a)

Broca escalonada

b)

Broca helicoidal

c)

Broca de centrar

d)

Avellanador

78.

¿Qué nombre recibe la herramienta usada para eliminar el filo agudo en el borde del agujero?

a)

Fresadora

b)

Avellanador

c)

Terraja

d)

Cepillo

79.

¿Qué parte de la broca se encarga de guiar su avance dentro del agujero?

a)

Filo transversal

b)

Gavilán

c)

Punta de incidencia

d)

Faja guía

80.

¿Cuál es la principal causa del sobrecalentamiento de una broca?

a)

Demasiada lubricación

b)

Velocidad de rotación inadecuada

c)

Uso en materiales blandos

d)

Exceso de refrigeración

81.

¿Cuál es el nombre del tipo de broca que incluye plaquitas postizas?

a)

Broca helicoidal

b)

Broca integral

c)

Broca de plaquitas

d)

Broca caladora

82.

¿Cómo se denomina una broca para hacer agujeros de alta calidad superficial?

a)

Broca escariadora

b)

Broca escalonada

c)

Broca de centrar

d)

Broca cónica

83.

¿Qué herramienta permite sujetar piezas bajo la broca durante el taladrado?

a)

Compás

b)

Tornillo de banco

c)

Flexómetro

d)

Mandril

84.

¿Qué movimiento realiza la broca durante el taladrado?

a)

Oscilante

b)

Alternativo recto

c)

Circular y de avance

d)

Lineal ascendente

85.

¿Qué es el roscado?

a)

Un proceso de lijado de superficies

b)

Un proceso para crear espirales de evacuación

c)

Un proceso para formar una hélice sobre una superficie cilíndrica

d)

Una técnica de medición dimensional

86.

¿Qué herramienta se usa para hacer una rosca interior manual?

a)

Terraja

b)

Fresa

c)

Macho de roscar

d)

Gramil

87.

¿Qué herramienta se utiliza para el roscado exterior manual?

a)

Machos de roscar

b)

Avellanador

c)

Broca de centrar

d)

Terraja

88.

¿Qué movimiento realiza el macho durante el roscado interior?

a)

Rotación en sentido contrario al reloj

b)

Golpeo alternativo

c)

Rotación con avance axial

d)

Corte por fricción

89.

¿Qué se debe hacer para evitar que se rompa un macho durante el roscado?

a)

Forzar el avance sin parar

b)

Lubricar adecuadamente y alternar giros

c)

Enfriar con agua a presión

d)

Usar siempre broca ciega

90.

¿Cuántos machos se suelen utilizar para hacer una rosca interior completa?

a)

1

b)

2

c)

3

d)

4

91.

¿Qué se hace con una broca antes del roscado interior?

a)

Se pinta

b)

Se afila con lima

c)

Se usa para taladrar el agujero guía

d)

Se sumerge en aceite

92.

¿Qué se recomienda hacer tras cada vuelta durante el roscado manual?

a)

Retroceder un cuarto de vuelta para evacuar viruta

b)

Soplar aire comprimido

c)

Aplicar calor

d)

Cambiar el macho

93.

¿Qué sucede si se utiliza una broca con diámetro incorrecto antes del roscado interior?

a)

El agujero queda más brillante

b)

La rosca puede resultar deficiente o inservible

c)

No hay efecto alguno

d)

El filo del macho mejora

94.

¿Qué característica tiene una rosca ciega?

a)

No atraviesa la pieza completamente

b)

Es más resistente

c)

Tiene forma cónica

d)

Se realiza sin lubricante

95.

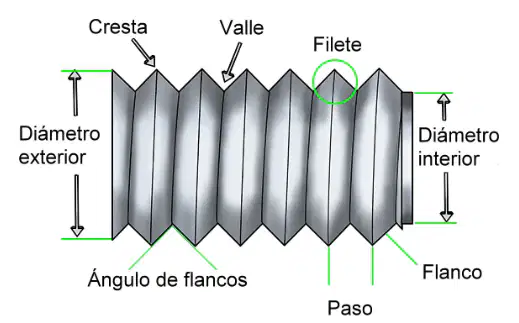

¿Cómo se denomina la medida que indica cuán profunda es una rosca?

a)

Calado

b)

Avance

c)

Paso

d)

Corte

96.

¿Cuál es la función de la lubricación durante el roscado?

a)

Eliminar el material

b)

Enfriar la herramienta y facilitar el corte

c)

Endurecer la pieza

d)

Aumentar el paso de rosca

97.

¿Qué indica la designación M8 en una rosca métrica?

a)

El número de dientes

b)

El paso de rosca en mm

c)

El diámetro exterior nominal de 8 mm

d)

El ángulo del filo

98.

¿Qué tipo de rosca tiene un ángulo de 60 grados entre flancos?

a)

Rosca trapezoidal

b)

Rosca métrica ISO

c)

Rosca cuadrada

d)

Rosca cónica NPT

99.

¿Qué debe hacerse tras completar una operación de roscado interior?

a)

Lavar con aceite caliente

b)

Ajustar el paso con compás

c)

Comprobar la rosca con un tornillo o galga

d)

Lijar el interior del agujero

100.

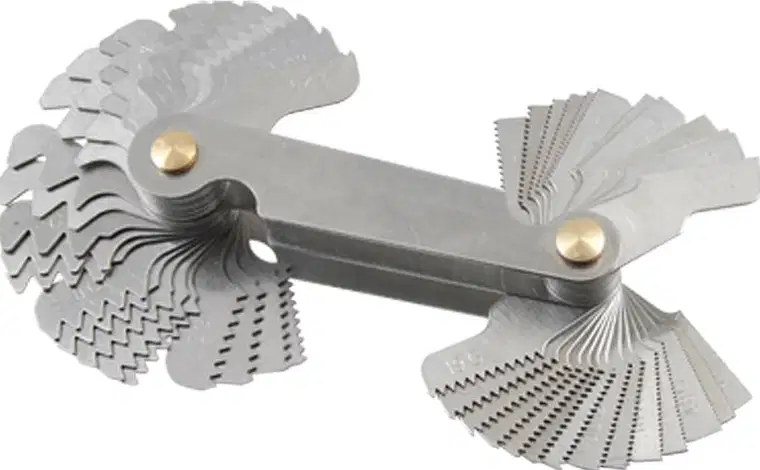

¿Qué herramienta permite comprobar el paso y forma de una rosca?

a)

Micrómetro

b)

Galga de roscas

c)

Regla graduada

d)

Comparador óptico

Reset

Similar Resources on Wayground

100 questions

PREVIOUS SPLE 2023 PART 1

Worksheet

•

Professional Development

100 questions

Révision RCNV

Worksheet

•

Professional Development

100 questions

PERSIAPAN CPNS IV

Worksheet

•

Professional Development

100 questions

ASEM LEK AQ DITILAPNE

Worksheet

•

Professional Development

101 questions

Sesión 2.4 Agile - PMP

Worksheet

•

Professional Development

99 questions

HOA Module 2: Gothic Architecture

Worksheet

•

Professional Development

100 questions

SS TO CL 1A

Worksheet

•

Professional Development

100 questions

AWS SAA-C02 (Q1-Q100)

Worksheet

•

Professional Development
