UAS PISAV XI TAV juni 2025

Total questions: 39

Worksheet time: 1hrs 18mins

Name
Class
Date
1.

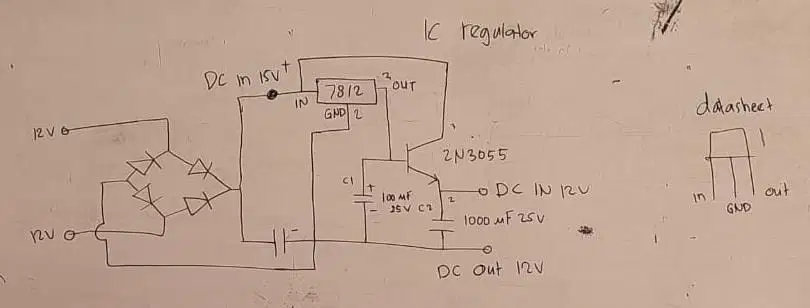

Mengapa tegangan output tetap 12V meskipun input regulator 15V?

a)

Karena dioda membatasi tegangan

b)

Karena IC 7812 dirancang untuk output tetap

c)

Karena kapasitor menyerap sisa tegangan

d)

Karena transistor menurunkan tegangan

e)

Karena transformator mengatur output

2.

Apa dampak jika transistor Q1 dilepas dari rangkaian?

a)

Tegangan output turun menjadi 9V

b)

IC 7812 terbakar

c)

Arus output menjadi sangat kecil

d)

Tegangan output menjadi 15V

e)

Rangkaian tetap bekerja normal

3.

Bagaimana cara meningkatkan kemampuan arus output dari regulator ini?

a)

Menambah kapasitor

b)

Mengganti IC 7812 dengan 7805

c)

Menambahkan transistor daya

d)

Mengganti trafo menjadi 12V

e)

Menambah resistor di output

4.

Seandainya Anda ingin output 9V, bagaimana modifikasi rangkaiannya?

a)

Ganti 7812 dengan 7809

b)

Tambahkan resistor 3Ω

c)

Ubah kapasitor C2

d)

Ganti transistor NPN dengan PNP

e)

Ubah arus input menjadi 9V

5.

Apa risiko jika adaptor menghasilkan 20V DC, bukan 15V?

a)

Output tetap 12V tanpa masalah

b)

Transistor akan lebih kuat

c)

IC 7812 bisa panas berlebih atau rusak

d)

Kapasitor menyerap kelebihan tegangan

e)

Output naik jadi 20V

6.

Bagaimana efek jika polaritas kapasitor C1 dibalik?

a)

Tegangan tetap

b)

Output menjadi lebih halus

c)

Kapasitor meledak

d)

Tidak ada pengaruh

e)

Output jadi 9V

7.

Mengapa IC dan transistor digunakan secara paralel dalam regulator ini?

a)

Untuk mempercepat aliran arus

b)

Untuk memperbesar tegangan

c)

Untuk menambah kapasitas arus dan efisiensi kerja IC

d)

Untuk mengurangi kapasitor

e)

Agar IC tidak digunakan sama sekali

8.

Misalkan beban 12V memerlukan arus 3A, mengapa hanya IC 7812 tidak cukup?

a)

Karena IC hanya menghasilkan 15V

b)

Karena IC terbatas arus hingga ±1A

c)

Karena IC menghasilkan arus bolak-balik

d)

Karena IC memerlukan transformator

e)

Karena IC terlalu mahal

9.

Bagaimana cara menentukan nilai kapasitor yang optimal pada rangkaian ini?

a)

Berdasarkan besar trafo

b)

Berdasarkan ukuran transistor

c)

Berdasarkan tegangan dan arus output yang dibutuhkan

d)

Berdasarkan ukuran PCB

e)

Berdasarkan jenis IC

10.

Dalam kasus lonjakan beban arus tinggi tiba-tiba, bagaimana kinerja transistor membantu?

a)

Menambah frekuensi

b)

Membatasi tegangan

c)

Membantu menghantarkan arus lebih besar yang tidak sanggup dilalui IC

d)

Memblokir output

e)

Memotong jalur input

11.

Apa alasan penggunaan kapasitor C2 di sisi output IC?

a)

Menstabilkan output dan meredam noise

b)

Meningkatkan tegangan

c)

Menyerap tegangan input

d)

Meningkatkan suhu kerja

e)

Memperkuat sinyal

12.

Jika Anda merancang power supply untuk perangkat audio sensitif, komponen mana paling penting diperhatikan?

a)

Dioda

b)

Transistor

c)

Kapasitor filter dan IC regulator

d)

Saklar

e)

Transformator

13.

Jika beban terlalu besar, kemungkinan yang terjadi pada IC adalah...

a)

Output naik

b)

IC terbakar atau shutdown

c)

Output jadi AC

d)

Kapasitor meledak

e)

Transistor rusak

14.

Apa yang terjadi jika transistor diganti dengan tipe PNP, apa konsekuensinya?

a)

Output tetap

b)

Tidak bisa bekerja karena arah arus berbeda

c)

Output naik

d)

Tegangan input turun

e)

Tidak berpengaruh

15.

Jika transistor digunakan tanpa heatsink saat arus besar, apa akibatnya?

a)

Transistor bekerja optimal

b)

IC lebih cepat panas

c)

Transistor overheat dan bisa rusak

d)

Output meningkat

e)

Tegangan turun drastis

16.

Jika dioda bridge rusak salah satu, apa efek paling mungkin?

a)

Output tetap normal

b)

Output menjadi AC setengah gelombang

c)

Output jadi 24V

d)

IC menghasilkan 0V

e)

Kapasitor langsung terbakar

17.

Mengapa bagian kolektor transistor dihubungkan ke input 15V, bukan output IC?

a)

Agar IC tidak terlalu panas

b)

Agar transistor bisa menyalurkan arus dari input langsung

c)

Karena output IC tidak stabil

d)

Karena output IC sudah overload

e)

Agar tegangan naik

18.

Jika beban perangkat melebihi kemampuan dari sebuah transistor, apa akibat yang aan terjadi?

a)

Output naik

b)

Tegangan tetap

c)

Transistor rusak dan tegangan drop

d)

Dioda terbakar

e)

Arus tetap mengalir tanpa perubahan

19.

Anda diminta merancang power supply 12V 5A, apakah skema ini cukup?

a)

Ya, tanpa perubahan

b)

Tidak, perlu transistor dengan arus tinggi dan heatsink

c)

Ya, cukup tambah dioda

d)

Tidak, IC perlu diganti ke 7805

e)

Tidak, karena kapasitor terlalu besar

20.

Apa fungsi penting dari grounding di pin tengah IC 7812?

a)

Menambah daya

b)

Penanda arah arus

c)

Referensi tegangan dan kestabilan

d)

Output tambahan

e)

Menghindari noise pada input

21.

Bagaimana jika kapasitor output terlalu kecil nilainya?

a)

Output tetap

b)

Tegangan menjadi naik

c)

Terdapat ripple tegangan pada output

d)

Rangkaian tidak nyala

e)

Tegangan turun drastis

22.

Apa indikator visual bahwa kapasitor elektrolit rusak?

a)

Ledakan besar

b)

Warna berubah

c)

Bentuk menggembung dan bisa bocor

d)

Tidak ada tanda

e)

Berkarat

23.

Jika adaptor diganti dengan SMPS 15V, apakah bisa?

a)

Tidak bisa sama sekali

b)

Bisa dengan pengurangan kapasitor

c)

Bisa, selama outputnya stabil DC 15V

d)

Tidak bisa karena IC akan terbakar

e)

Bisa jika dioda dilepas

24.

Jika Anda ingin meningkatkan efisiensi regulator, langkah yang tepat adalah...

a)

Tambah resistor di input

b)

Gunakan regulator switching

c)

Tambah kapasitor besar

d)

Ganti transistor jadi PNP

e)

Kurangi IC

25.

Apa yang terjadi jika pin output IC 7812 dihubungkan langsung ke ground?

a)

Output tetap

b)

Tegangan naik

c)

Terjadi hubungan pendek, IC bisa rusak

d)

Output jadi AC

e)

Tegangan naik jadi 15V

26.

Mengapa kapasitor dihubungkan paralel dengan jalur daya?

a)

Untuk menyerap arus

b)

Untuk menurunkan tegangan

c)

Untuk menstabilkan tegangan dan menyaring noise

d)

Untuk memotong frekuensi

e)

Untuk mengubah arus

27.

Tegangan yang tidak stabil pada output kemungkinan besar disebabkan oleh...

a)

Kapasitor bocor atau rusak

b)

Transistor berfungsi baik

c)

Dioda terlalu besar

d)

Transformator terlalu mahal

e)

Ground tidak digunakan

28.

Jika Anda mengganti IC 7812 dengan 7815, berapa output yang dihasilkan?

a)

9V

b)

12V

c)

15V

d)

5V

e)

18V

29.

Apa efek menambahkan resistor antara basis dan emitter transistor?

a)

Meningkatkan tegangan

b)

Menurunkan arus output

c)

Mencegah transistor bocor saat tidak aktif

d)

Memperbesar arus

e)

Mengganti IC

30.

Komponen mana yang paling mempengaruhi kestabilan tegangan dalam jangka panjang?

a)

Dioda

b)

Kapasitor

c)

Transistor

d)

IC regulator

e)

Transformator

31.

Jika IC regulator terlalu panas, solusi yang paling logis adalah...

a)

Tambah resistor

b)

Kurangi beban

c)

Tambah heatsink atau fan

d)

Ganti kapasitor

e)

Ganti IC dengan yang sama

32.

Mengapa beban dipasang pada output IC, bukan pada basis transistor?

a)

Agar IC tidak rusak

b)

Karena arus terlalu tinggi

c)

Karena output IC adalah tegangan stabil

d)

Agar arus bolak-balik

e)

Agar input tidak terganggu

33.

Mengapa tegangan output tidak boleh melebihi 12V dalam sistem ini?

a)

Karena akan merusak kapasitor

b)

Karena bisa merusak beban

c)

Karena IC 7812 tidak mampu

d)

Karena transistor tidak berfungsi

e)

Karena tegangan input terlalu rendah

34.

Dalam penggunaan praktis, bagaimana mengecek output stabil atau tidak?

a)

Gunakan osiloskop untuk melihat ripple

b)

Sentuh kapasitor

c)

Tes dengan resistor

d)

Uji dengan beban AC

e)

Gunakan transformator

35.

Jika kapasitor terlalu besar nilainya, kemungkinan negatifnya adalah...

a)

Tegangan drop

b)

Waktu pengisian lebih lambat

c)

Transistor meledak

d)

Dioda rusak

e)

Tidak ada efek

36.

Komponen manakah yang paling rentan rusak karena pemasangan terbalik?

a)

Transistor

b)

IC

c)

Kapasitor elektrolit

d)

Resistor

e)

Transformator

37.

Anda ingin meningkatkan arus output lebih dari 3A, selain transistor apa lagi yang perlu ditambahkan?

a)

Diode bridge ganda dan heatsink

b)

Resistor besar

c)

Potensiometer

d)

Saklar

e)

IC seri

38.

Apa prinsip kerja IC 7812 dalam menjaga kestabilan tegangan?

a)

Memotong arus berlebih

b)

Mengubah tegangan bolak-balik

c)

Menyerap noise

d)

Menjaga output tetap 12V meskipun input bervariasi

e)

Menghasilkan sinyal AC

39.

Kesalahan umum saat merakit rangkaian ini adalah...

a)

Meletakkan transistor di input

b)

Menyambung dioda secara paralel

c)

Salah menghubungkan pin IC

d)

Menyambungkan output ke input

e)

Tidak menggunakan LED
