Qual a principal característica que a Topografia desconsidera ao determinar o contorno, dimensão e posição relativa de uma porção limitada da superfície terrestre?
A. A altitude em relação ao nível do mar.
B. A curvatura resultante da esfericidade da Terra.
C. As interferências magnéticas locais.
D. A presença de obstáculos naturais.
Qual das seguintes NÃO é uma subdivisão da Topografia?
Topometria.
Topologia.
Cartografia.
Goniologia.
A Topografia é frequentemente descrita pela sua etimologia. Qual o significado combinado dos termos gregos "Topos" e "Graphen"?
Medição de distâncias.
Desenho de mapas.
Descrição do lugar.
Estudo da Terra.
Qual das seguintes é uma aplicação dos conhecimentos de Topografia na Engenharia Civil?
Planejamento agropecuário.
Manejo de áreas para criação de animais.
Locação de obras e monitoramento de estruturas.
Inventário florestal.
A Topologia tem como objetivo estudar as formas do relevo e estabelecer modelos para representá-lo.
Verdadeiro
Falso
Assinale a alternativa que diferencia corretamente Levantamento Planimétrico, Altimétrico e Planialtimétrico.
Levantamento Planimétrico determina apenas as posições horizontais, Altimétrico apenas as elevações, e Planialtimétrico ambos.
Levantamento Planimétrico determina apenas as elevações, Altimétrico apenas as posições horizontais, e Planialtimétrico ambos.
Levantamento Planimétrico determina ambos, Altimétrico apenas as posições horizontais, e Planialtimétrico apenas as elevações.
Levantamento Planimétrico e Altimétrico determinam ambos, Planialtimétrico apenas as posições horizontais.
Num sistema de coordenadas cartesianas dextrógiro, como um observador no semi-eixo OZ positivo veria o semi-eixo OX coincidir com o semi-eixo OY?
A. Através de um giro de 90º no sentido horário.
B. Através de um giro de 180º.
C. Através de um giro de 90º no sentido anti-horário.
D. Através de um giro de 45º.
Qual é a definição de Latitude Geodésica (φ) no modelo elipsoidal?
O ângulo que a vertical do lugar forma com o plano do Equador.
O arco de meridiano contado desde o equador até o ponto.
O ângulo que a normal ao elipsoide forma com sua projeção no plano do equador.
O ângulo diedro entre o meridiano de Greenwich e o meridiano do ponto.
No sistema de coordenadas esféricas para um ponto R (r, α, β), o que representa a coordenada 'r'?
O ângulo vertical.
O ângulo horizontal.
A distância do ponto R até a origem.
A projeção do ponto R no plano XY.
Qual a principal diferença entre o "Plano Topográfico" e o "Plano de Projeção" em Topografia?
São termos sinônimos.
O plano topográfico é tangente à superfície terrestre, enquanto o plano de projeção é uma representação.
O plano de projeção é limitado a 20km.
O modelo Geoidal da Terra é uma superfície matematicamente regular e de fácil tratamento.
Verdadeiro
Falso
Em um sistema de coordenadas cartesianas no espaço tridimensional, os eixos X, Y e Z não precisam ser mutuamente perpendiculares.
Verdadeiro
Falso
A latitude astronômica é sempre positiva no hemisfério Sul e negativa no hemisfério Norte.
Verdadeiro
Falso
No Brasil, o Sistema Geodésico de Referência (SGR) atual é o SIRGAS2000.
Verdadeiro
Falso
Em Topografia, o eixo Z é materializado pela ____ do lugar, que é a linha materializada pelo fio de prumo.
vertical
horizontal
diagonal
paralela
Qual o nome dado ao erro que se comete ao substituir a forma real da Terra pelo plano topográfico?
Erro de esfericidade
Erro de escala
Erro de orientação
Erro de projeção
Observando as imagens de diferentes modelos de representação da superfície terrestre (Esfera, Elipsoide, Geóide, Plano), qual modelo é mais próximo da forma real da Terra?
Esfera
Elipsoide
Geóide
Plano
Com base na figura que mostra o sistema de coordenadas cartesianas dextrógiro, se um ponto P tem coordenadas (x,y,z), o que as projeções de x, y e z representam em relação aos eixos?
Os ângulos do ponto com os eixos
As distâncias ortogonais do ponto aos planos formados pelos outros dois eixos
As distâncias lineares do ponto à origem
As coordenadas angulares do ponto
A figura "Modelo Plano" apresenta os eixos X, Y e Z. Qual eixo é materializado pela meridiana (linha norte-sul magnética ou verdadeira)?
Eixo X
Eixo Y
Eixo Z
Eixo principal
O que é um Ângulo Horizontal?
Qualquer ângulo medido num plano vertical
O ângulo entre a linha de visada e o zênite
Qualquer ângulo medido num plano horizontal
O ângulo entre a linha de visada e o plano horizontal
Qual o procedimento correto para apontar o retículo do teodolito ao visar uma baliza?
Apontar para o topo da baliza
Apontar para o meio da baliza
Apontar o mais próximo possível da base da baliza, garantindo a verticalidade
Apontar para qualquer parte da baliza
Em relação as medidas angulares, o Sistema Centesimal divide a circunferência em quantas partes iguais?
360 graus
200 grados
400 grados
100 minutos

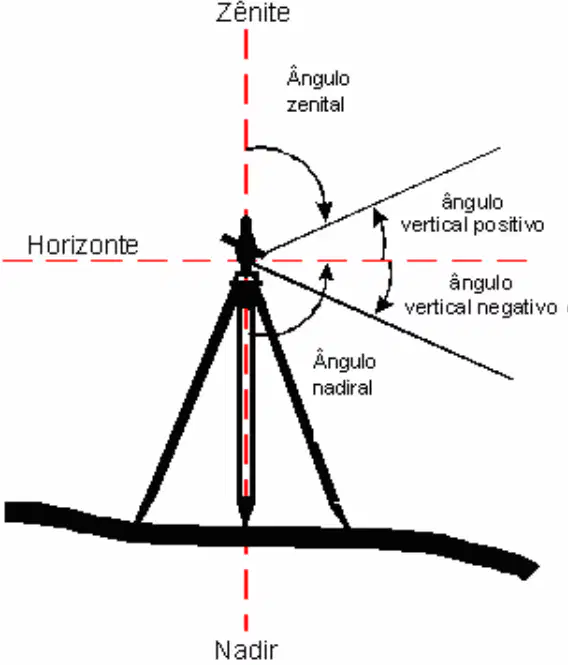

O ângulo zenital é o ângulo entre a vertical (zênite) e a linha de visada.
Verdadeiro
Falso
Ao instalar um teodolito, o fio de prumo, o prumo ótico ou a laser materializam o eixo vertical principal do instrumento.
Verdadeiro
Falso
O método de Medida Angular por "Deflexão" pode ter valores positivos (leitura à direita) ou negativos (leitura à esquerda), variando de 0° a 180°.
Verdadeiro
Falso
Como se chama o ângulo formado entre a meridiana de origem (Norte ou Sul) e a direção considerada, variando de 0° a 90°?
Rumo
Azimute
Latitude
Declinação
Qual é a unidade fundamental para ângulo plano no Sistema Internacional de Medidas?
Radiano
Grau
Metro
Segundo
A figura do "Ângulo de Inclinação vs. Ângulo Zenital" mostra a relação entre eles. Qual a relação matemática para converter um ângulo zenital (Z) para um ângulo de inclinação (i) no 1º Quadrante?
i = Z + 90°
i = Z - 90°
i = 90° - Z
i = 180° - Z
Na figura que demonstra a "Aplicação na prática" de medição angular, por que é tão importante que a baliza esteja perfeitamente na vertical?
Para facilitar o transporte da baliza
Para evitar que a baliza caia no solo
Para garantir a leitura correta do ângulo horizontal e da distância
Para que a baliza seja visível de longe
A figura "Representação da mira" mostra suas escalas. O que o espaço em preto e branco (com blocos alternados) na mira representa?
A. A escala métrica
B. A escala decimétrica
C. A escala centimétrica
D. A escala milimétrica
Associe a unidade de medida angular ao seu sistema correspondente: Radiano
A. Sexagesimal
B. Sistema Internacional (SI)
C. Centesimal
D. Antigo
Associe a unidade de medida angular ao seu sistema correspondente: Grau
Sexagesimal
Sistema Internacional (SI)
Centesimal
Antigo
Associe a unidade de medida angular ao seu sistema correspondente: Grado
Sexagesimal
Sistema Internacional (SI)
Centesimal
Antigo
O que é a Declinação Magnética?
O ângulo entre o Norte Verdadeiro e o Sul Geográfico
A variação anual do campo magnético da Terra
O ângulo entre o Norte Verdadeiro e o Norte Magnético
A força de atração do campo magnético sobre a bússola
Uma declinação magnética classificada como Oriental (positiva) significa que o Norte Magnético está a Leste do Norte Verdadeiro.
Verdadeiro
Falso
As linhas isopóricas são formadas por pontos da superfície terrestre que possuem a mesma declinação magnética.
Verdadeiro
Falso
Qual o nome das linhas que, em um mapa, unem pontos de igual declinação magnética?
Linhas isogônicas
Linhas isobáricas
Linhas isométricas
Linhas isohipsas
Qual o nome do fenômeno que causa perturbações na declinação magnética devido à proximidade de materiais metálicos ou linhas de transmissão de energia?
Variações Locais
Declinação Solar
Anomalia Geotérmica
Refração Magnética
As linhas que unem pontos de mesma variação anual de declinação magnética são chamadas de linhas:
isopóricas
isogônicas
isoclínicas
isodinâmicas
De acordo com o diagrama "Declinação Magnética", o que as linhas vermelhas tracejadas que se curvam ao redor da Terra representam?
As correntes elétricas no núcleo terrestre.
Os paralelos geográficos.
As linhas de força do campo magnético da Terra.
As curvas de nível do terreno.
A imagem do "Campo Magnético da Terra" mostra o Polo Geográfico e o Polo Magnético. O que a diferença angular entre eles é chamada?
Convergência meridiana
Desvio magnético
Declinação Magnética
Azimute magnético
No processo de medição indireta de distâncias por Taqueometria, o que se utiliza para o cálculo da distância?
A. Apenas o ângulo vertical.
B. As leituras dos fios estadimétricos e o ângulo vertical.
C. Apenas as leituras dos fios estadimétricos.
D. O tempo que um sinal leva para ser refletido.
Qual o tipo de trena que oferece maior precisão (1cm/100m) entre as opções apresentadas?
Trena de lona.
Trena plástica.
Fita e trena de aço.
Trena de fibra de vidro.
Qual o método de medição de distância que utiliza os fios estadimétricos de um teodolito e uma mira?
Taqueometria
Nivelamento
Triangulação
Interseção de linhas
Qual o acessório da trena utilizado para facilitar a localização dos piquetes no terreno?
Estacas testemunhas
Fita isolante
Nível de bolha
Trena a laser
Na medição de distâncias com trena, qual o procedimento que consiste em dividir a distância total em partes menores quando ela é maior que o comprimento da trena?
Vários lances
Medição direta
Aferição única
Leitura cruzada
Ao medir uma distância com trena em terreno inclinado, é fundamental garantir a ____ da trena em cada lance para obter a distância reduzida.
horizontalidade
inclinação
elasticidade
verticalidade
Observe a tabela de "Precisão com uso da trena". Qual a trena menos precisa e qual sua precisão?
Trena de fibra de vidro (5cm/100m)
Trena de lona (25cm/100m)
Trena plástica (5cm/100m)
Fita e trena de aço (1cm/100m)
O diagrama "Efeito da curvatura na distância" ilustra as distâncias S e S'. Qual delas representa a distância medida na superfície plana e qual na superfície curva da Terra?
S' é plana, S é curva.
S é plana, S' é curva.
Ambas são planas.
Ambas são curvas.
O que o espaço em preto e branco (com blocos alternados) na mira representa?
A. A escala métrica.
B. A escala decimétrica.
C. A escala centimétrica.
D. A escala milimétrica.
Associe o tipo de erro à sua causa correspondente na medição direta de distâncias com trena: Erro de catenária.

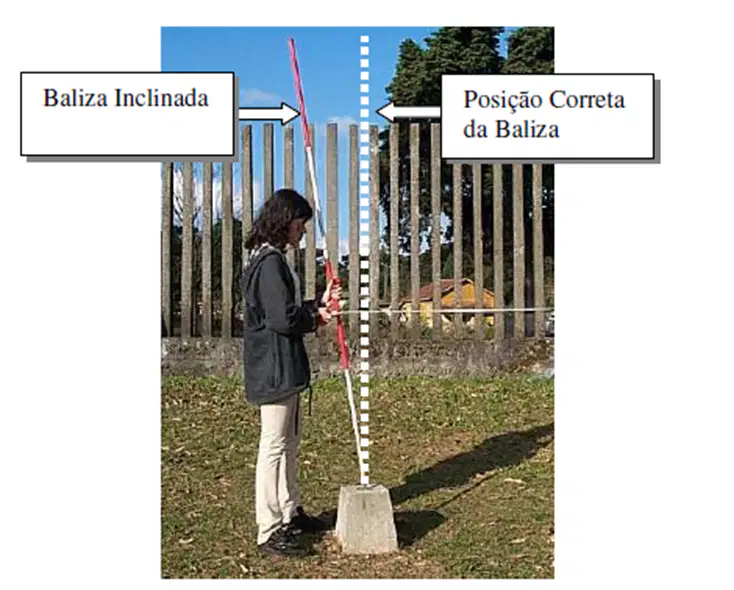

Baliza ou ficha inclinada.
Trena suspensa sem a tensão adequada.
Dilatação ou contração do material da trena.
Medição de lances fora da linha reta entre os pontos extremos.
Associe o tipo de erro à sua causa correspondente na medição direta de distâncias com trena: Erro de alinhamento,
Baliza ou ficha inclinada.
Trena suspensa sem a tensão adequada.
Dilatação ou contração do material da trena.
Medição de lances fora da linha reta entre os pontos extremos.
Associe o tipo de erro à sua causa correspondente na medição direta de distâncias com trena: Erro de verticalidade.
Baliza ou ficha inclinada.
Trena suspensa sem a tensão adequada.
Dilatação ou contração do material da trena.
Medição de lances fora da linha reta entre os pontos extremos.
Associe o tipo de erro à sua causa correspondente na medição direta de distâncias com trena: Erro de comprimento nominal.
Baliza ou ficha inclinada.
Trena suspensa sem a tensão adequada.
Dilatação ou contração do material da trena.
Trena com comprimento real diferente do que está marcado.
Associe o tipo de erro à sua causa correspondente na medição direta de distâncias com trena: Erro de temperatura.
Baliza ou ficha inclinada.
Trena suspensa sem a tensão adequada.
Dilatação ou contração do material da trena.
Medição de lances fora da linha reta entre os pontos extremos.
Qual a principal vantagem da Poligonação (caminhamento) em relação a outros métodos de levantamento de pontos de apoio como a Triangulação?
Mede apenas distâncias, sendo mais rápido.
Exige visibilidade apenas entre pontos consecutivos (ré e vante).
Não necessita de pontos de coordenadas conhecidas.
É um método exclusivamente para pontos temáticos.
Uma poligonal que parte de um ponto com coordenadas conhecidas e retorna a este mesmo ponto é classificada como:
Aberta.
Enquadrada.
Auxiliar.
Fechada.
O método de levantamento por Irradiação é ideal para áreas grandes e com muitos obstáculos visuais.
Verdadeiro
Falso
Uma poligonal enquadrada parte de um ponto com coordenadas conhecidas e termina em um ponto cujas coordenadas se deseja determinar.
Verdadeiro
Falso
O método de levantamento por Trilateração se baseia na medição dos ângulos internos de uma rede de triângulos.
Verdadeiro
Falso
A NBR 13133 é a norma que estabelece os procedimentos para a execução de levantamentos topográficos no Brasil.
Verdadeiro
Falso
No método de Interseção Linear, medem-se os ângulos a partir de dois pontos conhecidos para determinar a posição de um terceiro ponto.
Verdadeiro
Falso
Qual é a primeira etapa a ser executada em qualquer levantamento topográfico?
Planejamento
Execução de medições
Análise de dados
Entrega de resultados
Como é chamado o esboço da área a ser levantada, feito na etapa de reconhecimento?
Croqui
Planta baixa
Mapa topográfico
Perfil
Qual o nome do documento legal que descreve textualmente os limites de um imóvel levantado?
Memorial Descritivo
Planta Baixa
Contrato de Compra e Venda
Registro de Imóveis
Qual método de levantamento é mais adequado para determinar as coordenadas de um ponto inacessível, medindo-se ângulos a partir de dois pontos de apoio conhecidos?
Interseção angular
Poligonação
Radiamento
Nivelamento
Como se chama a poligonal que tem seus vértices distribuídos na área a ser levantada para permitir a coleta de pontos de detalhes?
Poligonal auxiliar
Poligonal principal
Poligonal de controle
Poligonal de referência
Analise o diagrama de conversão entre Rumo e Azimute, em qual quadrante o valor do Rumo é numericamente igual ao valor do Azimute?
1º Quadrante (NE)
2º Quadrante (SE)
3º Quadrante (SW)
4º Quadrante (NW)
Com base na tabela de "Classificação das poligonais quanto à finalidade" (NBR 13133), um levantamento para um "estudo de viabilidade em projetos de engenharia" se enquadraria em qual classe de poligonal?
Classe IP
Classe IIP
Classe IIRPC
Classe IVP
No diagrama que mostra a "Poligonal Principal, Poligonal Auxiliar e Irradiação", qual a função da poligonal principal em relação à poligonal auxiliar?
A. A principal serve para levantar os detalhes do terreno.
B. A principal é usada para locar obras civis diretamente.
C. A principal serve como base de apoio topográfico de primeira ordem para a auxiliar.
D. Ambas são equivalentes em sua finalidade.
Associe o tipo de poligonal com sua característica principal: Poligonal Fechada.
Não permite determinar erros de fechamento.
Parte de um ponto com coordenadas conhecidas e retorna ao mesmo ponto.
Parte de dois pontos com coordenadas conhecidas e acaba em outros dois pontos com coordenadas conhecidas.
É usada para pontos auxiliares.
Associe o tipo de poligonal com sua característica principal: Poligonal Enquadrada.
Não permite determinar erros de fechamento.
Parte de um ponto com coordenadas conhecidas e retorna ao mesmo ponto.
Parte de dois pontos com coordenadas conhecidas e acaba em outros dois pontos com coordenadas conhecidas.
É usada para pontos auxiliares.
Associe o tipo de poligonal com sua característica principal: Poligonal Aberta.
Não permite determinar erros de fechamento.
Parte de um ponto com coordenadas conhecidas e retorna ao mesmo ponto.
Parte de dois pontos com coordenadas conhecidas e acaba em outros dois pontos com coordenadas conhecidas.
É usada para pontos auxiliares.
Assinale a alternativa que diferencia corretamente Levantamento Planimétrico, Altimétrico e Planialtimétrico.
Levantamento Planimétrico determina apenas as posições horizontais, Altimétrico apenas as elevações, e Planialtimétrico ambos.
Levantamento Planimétrico determina apenas as elevações, Altimétrico apenas as posições horizontais, e Planialtimétrico ambos.
Levantamento Planimétrico e Altimétrico determinam ambos as posições horizontais, enquanto Planialtimétrico apenas as elevações.
Levantamento Planimétrico determina ambos, Altimétrico apenas as elevações, e Planialtimétrico apenas as posições horizontais.
A finalidade do Memorial Descritivo e do Relatório Técnico em um trabalho de Topografia é:
Registrar e formalizar os vértices que delimitam a propriedade com base em coordenadas geográficas ou UTM, indicar os confrontantes lindeiros, e documentar os procedimentos, métodos e resultados do levantamento topográfico.
Apresentar apenas os cálculos matemáticos realizados durante o levantamento topográfico.
Fornecer apenas imagens aéreas do terreno analisado.
Registrar exclusivamente os equipamentos utilizados no levantamento.
Um azimute é de 245°. Qual o seu rumo correspondente?
S 65°00' W
N 65°00' W
S 25°00' E
N 25°00' E
Um teodolito com constante estadimétrica (K) igual a 100 foi utilizado para visar uma mira. As leituras do fio superior e do fio inferior foram 2,028 m e 1,885 m, respectivamente. O ângulo zenital (Z) lido foi de 90°. Calcule a distância horizontal (DH) em metros. (Arredonde para 1 casa decimal).
14,3
12,5
10,8
16,0
Em um levantamento, o azimute de partida do alinhamento A-B é 40°. Na estação B, mediu-se um ângulo horário interno de 200° para o alinhamento B-C. Qual é o azimute do alinhamento B-C em graus?
220
140
180
260
Calcule o erro de esfericidade na altimetria (Δh) para uma distância (S) de 1 km, usando um raio da Terra (R) de 6370 km.
78
50
100
25
A declinação magnética de um local em 2013.0 era -22° (22° W). A variação anual (isopórica) é de -6'.5. Qual a declinação magnética estimada para o meio do ano de 2025 (2025.5)?
-23°15' W
-21°30' W
-24°00' W
-22°45' W
Um topógrafo a partir de um ponto O visa o ponto B coletando uma distância inclinada de 100m, um ângulo vertical (β) de 5° e um ângulo horizontal (α) de 50°. Calcule a coordenada X do ponto B. (Arredonde para 3 casas decimais).
64.034
76.604
52.321
85.120
Calcule a distância horizontal (DH) em um lance único onde a distância inclinada é de 14m e o ângulo de inclinação é de 0° (horizontal).
14
0
7
10
Um ponto R tem coordenadas esféricas (r=50m, α=90°, β=0°). Calcule a coordenada Y cartesiana desse ponto.
50
0
25
-50
O Azimute de um alinhamento é 120°45'. Calcule o seu Rumo. (Formato: N/S XX°YY' E/W).
S 59°15' E
N 59°15' E
S 59°15' W
N 59°15' W
Um ponto A tem coordenadas (X=1000.00, Y=1000.00). O azimute de A para uma árvore é 50°10'. A partir de A, um ponto P1 é visado com um ângulo horizontal de 30° em relação à árvore e uma distância direta de 30m. Calcule o azimute de A para P1 em graus e minutos. (Formato: XX°YY').
80°10'
60°10'
70°40'
100°10'
Usando os dados da questão anterior (X=1000.00, Y=1000.00, Azimute de A para P1 = 80°10', Distância = 30m), calcule a coordenada X do ponto P1. (Arredonde para 2 casas decimais).
1029.56
1008.29
1030.00
1015.00
A declinação magnética para uma cidade em 1° de junho de 2013 é de -20°24' com uma variação anual (isopórica) de -6'.5. Qual será a declinação magnética para 1° de junho de 2020? (Formato: -XX°YY' W/E).
-21°09'30" W
-20°45'30" W
-21°30'00" W
-20°24'00" W
Em um levantamento por interseção angular, dados os pontos A (X=500m, Y=500m) e B (X=550m, Y=500m). Um ponto C é visado de A e B. O ângulo em A (BAC) é 45° e o ângulo em B (ABC) é 60°. Calcule a distância AC em metros. (Arredonde para 2 casas decimais).
44.82
38.67
52.13
60.00
Para a questão anterior (A(500,500), B(550,500), AC=44.82m, Azimute AC = 53.13°), calcule a coordenada X do ponto C. (Arredonde para 2 casas decimais).
531.67
545.00
520.25
560.10
Em um levantamento por interseção linear, dados os pontos A (X=100, Y=100) e B (X=200, Y=100), e um ponto P que tem distâncias AP = 80m e BP = 60m. Se o ponto P está acima da linha AB (Y>100), calcule a coordenada X do ponto P.
150
120
170
130
Em um levantamento topográfico por irradiação, a estação A (X=1000m, Y=1000m) é usada como origem. Um ponto de detalhe P é visado com uma distância horizontal de 40m e um azimute de 270°. Calcule as coordenadas X e Y do ponto P.
X=960m, Y=1000m
X=1040m, Y=1000m
X=1000m, Y=960m
X=1000m, Y=1040m
Calcule o erro de esfericidade na planimetria (ΔS) para uma distância (S) de 50 km, utilizando um raio da Terra (R) de 6370 km.
1.03
0.53
2.10
0.12
Calcule a distância horizontal (DH) entre dois pontos se a distância inclinada (DI) foi de 75.00m e o ângulo zenital (Z) foi de 85°00'.
74.71
70.00
73.00
75.00
Um topógrafo mediu as seguintes leituras estadimétricas em uma mira: Fio Superior (FS) = 1.850m, Fio Médio (FM) = 1.700m, Fio Inferior (FI) = 1.550m. A constante estadimétrica (K) do teodolito é 100. Calcule a distância inclinada (DI) em metros.
30
15
25
35
Qual a declinação magnética estimada para 2025.5? (Formato: -XX°YY' W/E)
-23°50' W
-20°30' E
-15°10' W
-25°00' E
Se o azimute de um alinhamento AB é 300° e o ângulo horário medido na estação B para o ponto C (vante) é de 100°, qual é o azimute do alinhamento BC em graus?
220
40
120
180
Em obras de linhas de transmissão, o ângulo de deflexão horizontal é um parâmetro topográfico. Qual das seguintes afirmações melhor descreve a principal importância da medição e controle precisos desse ângulo para a segurança e a integridade da estrutura da linha?
Ele serve para definir o tipo estético de torre a ser utilizada, sem impacto direto na segurança estrutural.
Sua precisão é vital para que as cargas mecânicas nos cabos e nas estruturas de suporte (torres) estejam em conformidade com o projeto, prevenindo tensões imprevistas e colapsos.
A medição do ângulo de deflexão horizontal é importante apenas para o cálculo da área de servidão da linha.
Não há uma importância crítica do ângulo de deflexão horizontal, pois a segurança é garantida apenas pela resistência do material da torre.
Em um projeto de estrada, a deflexão horizontal é um ângulo que marca a mudança de direção da via. A precisão em sua medição e locação topográfica é importante porque:
Colabora para a correta drenagem superficial da plataforma da estrada.
Permite o cálculo exato dos movimentos de terra (cortes e aterros) em todo o segmento da estrada, inclusive nas tangentes.
Ajuda a garantir que a geometria da curva no terreno esteja alinhada com as especificações do projeto viário, o que pode afetar a dirigibilidade e a capacidade da via.
Auxilia a determinar a profundidade de fundação das estruturas de arte especial.
