WorksheetsAula 04 - Alterações no Feixe Guiado
Total questions: 42
Worksheet time: 21mins
Complete: Uma das alterações no feixe guiado é a _________
Atenuação
Polarização
Refração
Difração
Complete: Uma das alterações no feixe guiado é a _________
Dispersão
Refração
Absorção
Polarização
Complete: Uma das alterações no feixe guiado são os _________
Efeitos não-lineares
Efeitos térmicos
Efeitos gravitacionais
Efeitos magnéticos
Quais são os efeitos lineares mencionados em 'Alterações no Feixe Guiado'?
Atenuação e Dispersão
Refração e Reflexão
Polarização e Absorção
Difração e Interferência
Qual dos seguintes é um efeito linear?
Automodulação de fase
Atenuação
Efeito Raman
Mistura de 4 ondas
Qual dos seguintes é um efeito não-linear?
Dispersão
Atenuação
Automodulação de fase
Nenhuma das anteriores
Complete: Entre os efeitos não-lineares está a __________ de fase cruzada.
Modulação
Absorção
Refração
Difração
O que é um exemplo de mistura de 4 ondas em efeitos não-lineares?
Mistura de 4 ondas é um efeito não-linear listado nas alterações do feixe guiado.
Mistura de 4 ondas é um fenômeno linear em óptica.
Mistura de 4 ondas ocorre apenas em meios homogêneos.
Mistura de 4 ondas não altera as propriedades do feixe.
O efeito Raman é classificado como efeito linear ou não-linear?
Não-linear
Linear
Quântico
Elétrico
Auto-inclinação é um efeito linear?
Não, é um efeito não-linear.
Sim, é um efeito linear.
Depende do contexto.
Apenas em sistemas ideais.
Dispersão é um efeito linear ou não-linear?
Linear
Não-linear
Aleatório
Exponencial
Complete: Atenuação refere-se a ________.
perdas
ganhos
amplificações
reforços
Complete: Dispersão refere-se a ________.
alargamento temporal
redução de frequência
aumento de potência
compressão de sinal

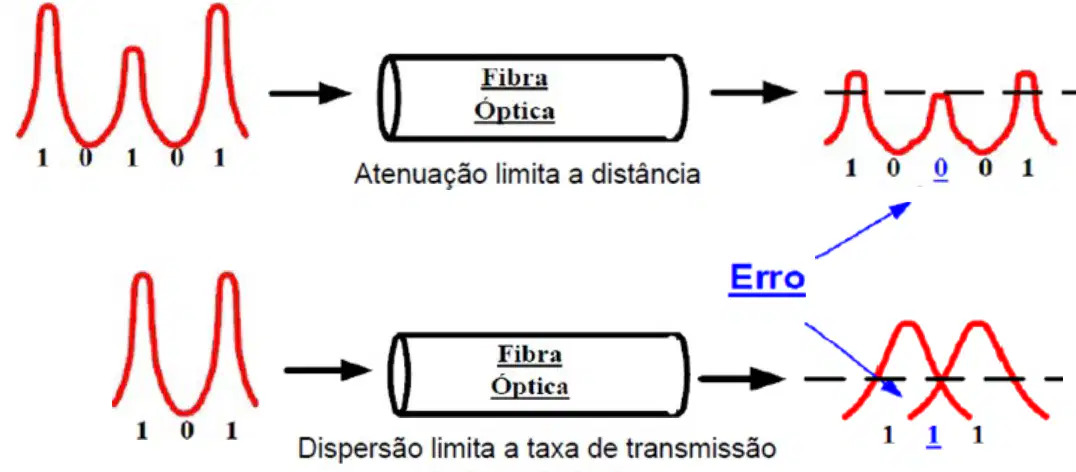

Efeitos lineares: Observe o diagrama sobre atenuação em fibras ópticas. Qual é o erro que ocorre devido à atenuação ao longo da distância?
O sinal permanece igual
Um bit é alterado de 1 para 0
Um bit é alterado de 0 para 1
Não ocorre erro
Efeitos lineares: Observe o diagrama sobre dispersão em fibras ópticas. Complete a frase: Devido à dispersão, a sequência de bits recebida pode ser ________.
111
101
000
010
Limitações da fibra: Complete a frase: A distância e a taxa de transmissão em uma fibra são completamente ______ uma da outra.
independentes
dependentes
proporcionais
relacionadas
Limitações da fibra: O que a atenuação faz com o campo óptico?
A) Aumenta a amplitude
B) Reduz a amplitude
C) Modifica a forma de onda
D) Torna independente
Limitações da fibra: Dispersão modifica a ______ de onda.
forma
velocidade
frequência
intensidade
Limitações da fibra: O que determina a distância entre os repetidores ou entre os amplificadores ópticos em uma fibra?
A) A taxa de transmissão
B) A dispersão
C) A maior ou menor perda de potência e a modificação tolerada no sinal de modulação
D) O tipo de fibra
Complete a frase com a definição correta: Atenuação é a ________ do sinal.
perda de potência
aumento de frequência
multiplicação de canais
melhoria de qualidade
Explique o que significa 'atenuação' em um sistema de transmissão de sinais, como ilustrado no diagrama.
Atenuação é a redução da intensidade do sinal à medida que ele se propaga de um ponto a outro em um meio de transmissão.
Atenuação é o aumento da intensidade do sinal durante a transmissão.
Atenuação é a transformação do sinal em ruído ao longo do meio de transmissão.
Atenuação é a amplificação do sinal para compensar perdas no meio de transmissão.
O que significam as siglas dB e dBm?
dB: decibel, dBm: decibel-miliwatt
dB: decibel, dBm: decibel-microvolt
dB: decibel, dBm: decibel-microwatt
dB: decibel, dBm: decibel-milivolt
Complete: Um dos principais pontos de atenuação no sistema é o uso de _________.
Conectores
Cabos de alimentação
Fontes de energia
Interruptores
Complete: Um dos principais pontos de atenuação no sistema é a presença de _________.
Emendas
Condutores
Fontes de luz
Detectores
Complete: Um dos principais pontos de atenuação no sistema é o uso de _________
Divisores de potência
Amplificadores de sinal
Cabos de fibra óptica
Fontes de alimentação
Complete: Um dos principais pontos de atenuação na fibra é o _________.
Espalhamento
Refração
Polarização
Amplificação
Complete: Um dos principais pontos de atenuação na fibra é a _________.
Absorção
Refração
Polarização
Difração

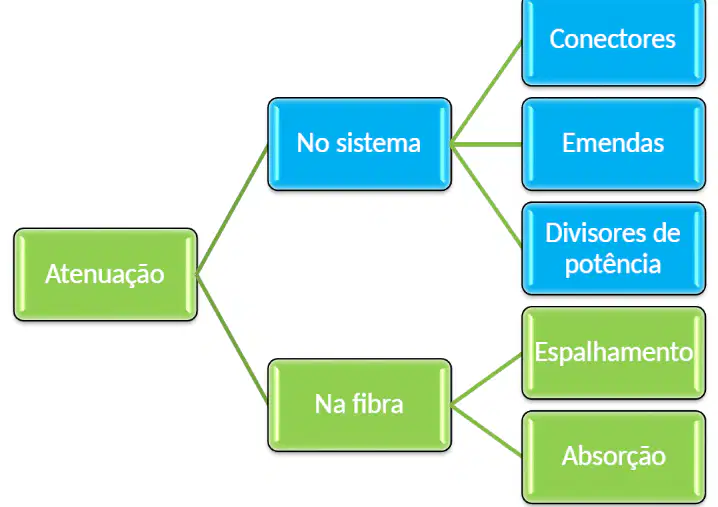

Atenuação pode ocorrer em quais dois locais principais?
No sistema e na fibra
Apenas no roteador
Somente no cabo de energia
Exclusivamente no computador

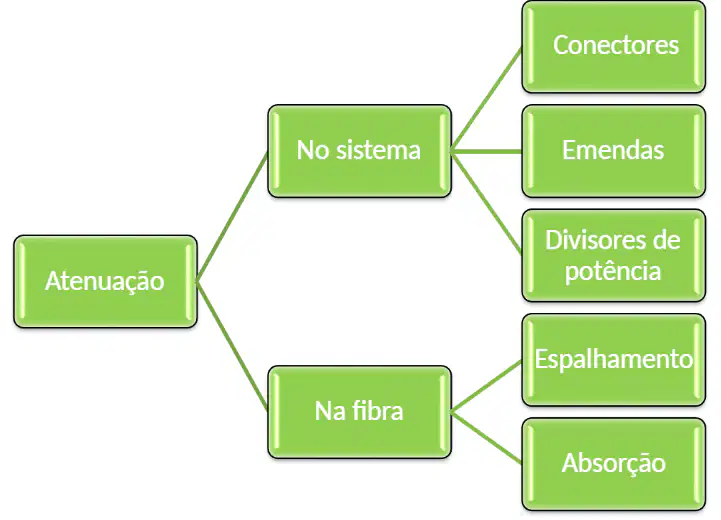

Quais são exemplos de atenuação no sistema?
Conectores, Emendas, Divisores de potência
Espalhamento, Absorção
Reflexão, Refração
Nenhuma das alternativas
Quais são exemplos de atenuação na fibra?
A) Espalhamento, Absorção
B) Conectores, Emendas
C) Divisores de potência, Reflexão
D) Nenhuma das alternativas
Complete: A atenuação no sistema pode ser causada por ________, ________ e ________.
conectores, emendas, divisores de potência
fibras ópticas, lasers, LEDs
ondas de rádio, micro-ondas, satélites
baterias, resistores, capacitores
A atenuação na fibra pode ser causada por ________ e ________.
espalhamento, absorção
refração, reflexão
polarização, modulação
compressão, expansão
Observe as imagens dos conectores ópticos. Qual dos conectores mostrados é o FC(PC) - SM?
O conector amarelo
O conector branco
O conector azul
Complete: A perda típica por par de conectores SC/PC em fibras monomodo é _______.
0,3 dB
1,5 dB
2,0 dB
0,8 dB

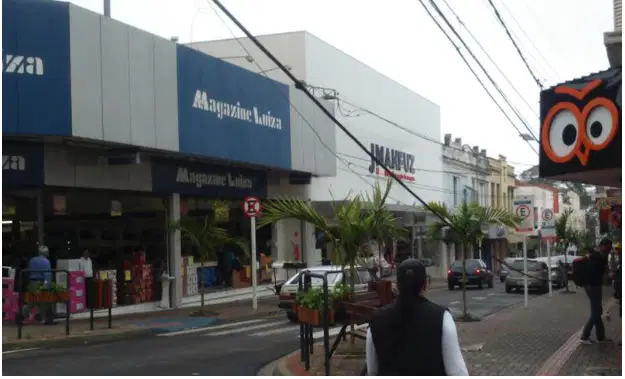

Como um cabo aéreo se rompe?
Um cabo aéreo pode se romper devido a fatores como desgaste, excesso de peso, intempéries (vento forte, chuva, corrosão), má instalação ou falta de manutenção.
Um cabo aéreo se rompe apenas quando é atingido por um raio.
Um cabo aéreo se rompe somente se for cortado manualmente.
Um cabo aéreo se rompe apenas quando há falta de energia elétrica.

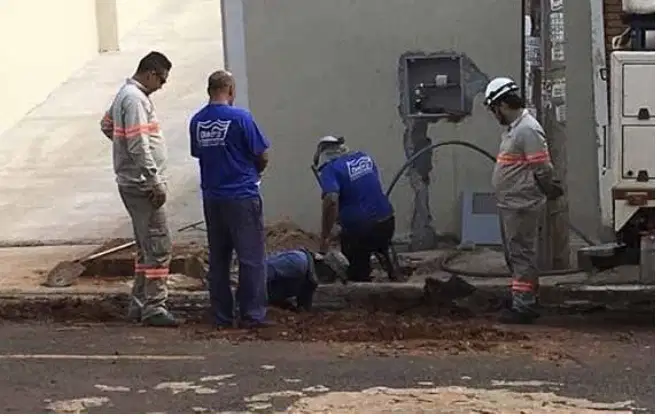

Como um cabo subterrâneo se rompe?
Um cabo subterrâneo pode se romper devido a fatores como escavações, corrosão, envelhecimento do material, ou sobrecarga elétrica.
Apenas mudanças de temperatura podem romper um cabo subterrâneo.
Cabo subterrâneo só se rompe se for atingido por raios.
Somente a presença de água faz com que um cabo subterrâneo se rompa.
Como um cabo óptico submarino se rompe? (Considere as imagens: tubarão mordendo o cabo, âncora no fundo do mar, mapa de cabos submarinos)
Um cabo óptico submarino pode se romper devido a mordidas de animais marinhos (como tubarões) ou por impacto de âncoras de navios.
Apenas por falhas elétricas internas.
Somente por terremotos submarinos.
Exclusivamente por corrosão causada pela água salgada.
Complete: Um dos tipos de emenda em sistemas de atenuação é a ________ mecânica.
emenda
fusão
solda
conexão
Complete: A ________ é um tipo de conexão utilizada em sistemas de atenuação, conforme mostrado na imagem.
conectorização
soldagem
emenda direta
fusão
Complete: A ________ é um método de unir fibras ópticas em sistemas de atenuação.
fusão
reflexão
difração
polarização
O que significa 'Emendas' no contexto de Atenuação no Sistema?
Juntar dois cabos de fibra óptica para dar continuidade ao sinal.
Aumentar a potência do sinal óptico.
Remover interferências eletromagnéticas do cabo.
Substituir conectores danificados por novos.
No contexto de Atenuação no Sistema, o que é 'Fusão'?
É o processo de unir permanentemente duas fibras ópticas.
É o processo de dividir um feixe de luz em dois.
É o método de medir a potência óptica em um cabo.
É o procedimento de limpar conectores ópticos.
