Worksheetssoal latihan ESC
Total questions: 53
Worksheet time: 53mins
Sistem Suspensi merupakan bagian kendaraan yang menghubungkan antara …..
roda terhadap rangka kendaraan
Mesin terhadap roda belakang.
Ban terhadap rangka kendaraan
Peleg roda terhadap rangka kendaraan.
Konstruksi sistem suspensi pada kendaraan hendaknya dapat …..
Menghambat gaya pengereman dan pengemudian.
Menyerap bantingan dan goncangan akibat kondisi jalan.
Menahan gerakan roda.
Memungkinkan roda mengambang pada jalan.
Sistem suspensi merupakan gabungan/perpaduan antara ….
Peredam kejut dan roda.
Pegas dan rangka kendaraan.
Pegas dan Peredam Kejut
Peredam kejut dan rangka kendaraan
Saat shock absorber (peredam kejut) ditekan karena gaya osilasi dari pegas suspensi, maka gerakan yang terjadi adalah …….
Peredam kejut mengalami pemendekan ukuran, dan saat itulah piston bergerak naik.
Peredam kejut mengalami pemendekan ukuran, dan saat itulah piston posisi diam.
Peredam kejut mengalami tarikan, dan saat itulah piston akan bergerak naik.
Peredam kejut mengalami pemendekan ukuran, dan saat itulah piston bergerak turun ke bawah.
Bila terjadi kebocoran oli pada peredam kejut depan, maka langkah yang paling tepat adalah …..
Peredam kejut harus diperbaiki.
Tambah oli pada peredam kejut.
Peredam kejut harus diganti baru.
Ganti seal oli baru.
Jadwal pemeriksaan Drive belt pada sepeda motor Honda Beat adalah pada setiap .......
8.000 km
10.000 km
1.000 km
2.000 km
apa yang dimaksud dengan Pekerjaan service berkala pada sepeda motor
Pemeriksaan semua bagian kendaraan apabila terjadi kerusakan
penggantian semua sparepart kendaraan apabila aus
pemeriksaan bagian / komponen kendaraan berdasarkan jarak tempuh / waktu
pemeriksaan bagian/komponen kendaraan jika kendaraan sudah lama tidak dipakai
Pada Sistem PGM-Fi Apakah singkatan dari CKP-S/CKP dan fungsinya ?
Camshaft Position Supply - Membaca Putaran Mesin
Crakshaft Position Sensor - Membaca Putaran / Posisi Poros Engkol
Crankshaft Position Supply - Membaca Putaran Noken As
Crankshaft Position Sensor - Membaca Putaran Waterpump
pada gambar di samping Merupakan Jenis Oli yang memiliki Spesifikasi Jaso MB atau oli tersebut hanya bisa digunakan untuk mesin sepeda motor Jenis Matic. Apakah singkatan dari JASO ?
Japan Automobile Standard Organization
Jerman Automobile Standard Organization
Japan Automobile Standard Oil
Jerman Automobile Standard Oil

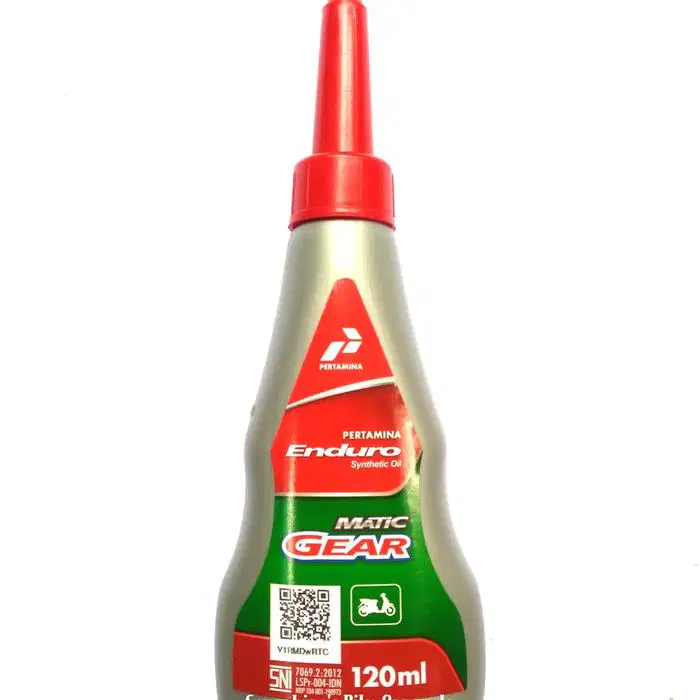

pada gambar disamping merupakan tipe pelumas khusus yang dirancang untuk bagian kendaraan jenis Matic yaitu
khusus untuk Suspensi
khusus untuk Brake System
khusus untuk Gear
Khusus untuk Engine
Kapasitas oli mesin Honda Beat 2021 - 2023 pada penggantian periodic adalah
800 ml
1000 ml
2000 ml
650 ml
Pendinginan mesin yang dipakai pada sepeda motor Honda Beat adalah
Pendinginan udara bebas
Pendinginan Oil Cooler
Pendinginan Air
Pendingin udara Paksa
berapakah Preplay/gerak bebas Tuas Rem Tromol Sepeda Motor pada Umumnya.......?
5-50 mm
10 - 20 mm
40 - 60 mm
9 - 12 mm
Pada umumnya kapan oli mesin sepeda motor matic harus diganti
1000 - 2000 km / 1 tahun
2000 - 8000 km / 2-3 bulan
2000-3000 km / 2-3 bulan
4000 - 6000 km / 3 - 6 bulan
Berapakah jarak renggang electrode busi Honda Beat
0,2 - 0,3 mm
0,9 - 1,0 mm
0,8 - 1,2 mm
0,8-0,9 mm
Prinsip kerja rem adalah dengan cara ……
Mengubah energi panas menjadi energi gerak dalam bentuk gesekan.
Mengubah energi gerak menjadi energi panas dalam bentuk gesekan.
Mengubah energi gerak menjadi energi panas dalam bentuk hambatan.
Mengubah energi panas menjadi energi gerak/kinetik dalam bentuk hambatan
1. Batas servis keolengan cakram rem untuk kendaraan Honda Revo adalah….
0,003 mm
0,03 mm
0,30 mm
3,00 mm
Pada kemasan oli tersebut tertulis 10W-30
Apa yang dimaksud dengan angka 30
tingkat kekentalan oli pada suhu tinggi atau ketika mesin sudah mencapai suhu operasionalnya
tingkat kekentalan oli pada suhu Rendah atau ketika mesin belum mencapai suhu operasionalnya
kekentalan oli pada musim dingin
kekentalan oli saat suhu mesin beroprerasi pada 30 derajat
Pada mekanisme katup / Kepala silinder yang berfungsi menghalangi masuknya minyak pelumas ke dalam ruang bakar adalah….
sproket
Timming Chain
Seal Katup
Ring Piston 1
Akibat adanya pemakaian dalam jangka waktu tertentu, maka celah katup….
Tidak terpengaruh
Semakin rapat
semakin renggang
bergeser
Penyetelan celah katup dilakukan ketika….
rocker arm ditekan
posisi TMB
Semua katup membuka
Semua katup menutup
Untuk menstabilkan ketinggian bahan bakar pada karburator adalah fungsi….
Sistem idle
sistem Power
Sistem Pelampung
Sistem Choke
Penyebab mesin terjadi panas yang berlebihan pada mesin berpendinginan air adalah…
Thermostat selalu membuka
Thermostat selalu menutup
Thermostat macet posisi buka
Aliran udara kipas terlalu cepat

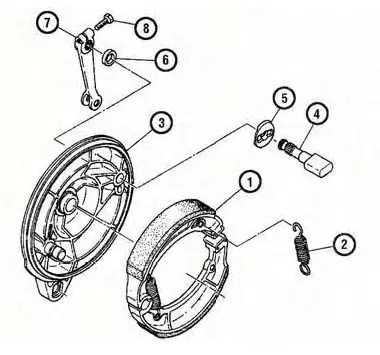

komponen yang di tunjukan oleh nomer 1 adalah
brake Shoes
Brake Pad
Brake drum
Brake Piston
komponen yang ditunjukan dengan nomor 2 adalah .......
Brake Pad
Brake lining
Master Cylinder
Tuas Rem
Gambar dibawah adalah salah satu pemeriksaan koponen kopling, pekerjaan tersebut adalah….
Mengukur ketebalan kanvas.
Mengukur celah plat kopling.
mengukur Kerataan Plat Kopling
Mengukur ketebalan plat kopling.
Pada gambar dibawah adalah komponen sistem kopling, yang ditunjuk anak panah adalah….
Rumah kopling.
Pegas Pengembali
Kanvas dan Pemberat
Sentrifugal.
Pada gambar dibawah menggambarkan cara kerja dari kopling. Berikut adalah pernyataan yang benar….
Putaran mesin tidak diteruskan ke transmisi saat handel kopling ditekan.
Putaran mesin mulai diteruskan ke Transmisi saat handel kopling mulai dilepas
Putaran mesin diteruskan dengan sempurna ke transmisi saat handel kopling dilepas.
Putaran mesin diteruskan dengan sempurna ke transmisi saat handel kopling ditekan.
Pada gambar dibawah adalah salah satu jenids kopling sepeda motor, yang ditunjuk anak panah (huruf X) adalah….
Pegas Koil
Pegas Diafraghma
Stut Kopling
Karet damper
pada gambar disamping komponen yang ditunjukan oleh nomor 4 yaitu........
Fuel pressure regulator
Fuel pump
Fuel hose
Fuel filter
Perhatikan pada gambar kontruksi pompa bahan bakar . Agar pada saat mesin mati tekanan didalam sistem bahan bakar tetap terjaga, maka pada pompa bensin dilengkapi dengan komponen yang ditunjukan pada no….
1
2
3
4
Pada sistem EFI, saat pompa bensin bekerja tekanan bahan bakar di dalam sistem distabilkan pada tekanan ….
0,5 – 1 bar
1,5 – 2 bar
2,5 – 3 bar
3,5 – 4 bar
Jika tekanan bahan bakar yang dihasilkan oleh pompa bensin sudah melemah/ kurang dari spesifikasi pabrik, maka akan berakibat ….
Putaran stasioner tidak stabil dan tersendat-sendat saat akselerasi
Putaran stasioner tidak stabil tetapi baik saat akselerasi
Putaran stasioner baik tetapi tersendat-sendat saat akselerasi
Putaran stasioner dan saat akselerasi tetap baik
Yang bukan merupakan penyebab dari rendahnya tekanan bahan bakar di dalam sistem adalah ...
Kebocoran pada saluran bahan bakar.
Pompa bahan bakar lemah
Filter bahan bakar tersumbat
Regulator tekanan bahan bakar buntu
Nama sensor yang paling utama/dominan untuk memberikan informasi ke ECU saat terjadi percepatan/akselerasi adalah …
Throttle Position sensor
Manifold absolute pressure sensor
Intake Air Temperature sensor
Camshaft Position Sensor
Pada saat kendaraan terjatuh, maka injektor dan koil pengapian serta pompa bahan bakar akan dimatikan oleh ECU berdasarkan informasi dari ...
Oxigen sensor
Manifold absolute pressure sensor
Bank Angle Sensor
Intake Air Temperature sensor
Selain informasi dari putaran mesin, sensor yang kerjanya sangat mempengarui waktu terjadinya saat pengapian adalah….
MAP dan EOT sensor
TPS dan IAT sensor
IAT dan MAF sensor
BAS dan O2 sensor
Nama sensor yang jika sensor tersebut rusak/kabel konektornya terlepas akan menyebabkan mesin mati karena tidak ada pengapian dan penyemprotan bahan nbakar adalah ...
MAP sensor
CKP Sensor
CMP Sensor
IAT Sensor
1. Momen pegencangan busi/spark plug secara umum untuk kendaraan sepeda motor adalah …
1,3 NM
13 NM
3,1 nm
31 NM
Termostat dilepas/tidak terpasang pada mesin, akibatnya saat mesin hidup ....
temperatur kerja mesin dicapai dalam waktu yang lebih lama
temperatur kerja mesin tidak dapat dicapai
temperatur kerja mesin selalu rendah
temperatur kerja mesin terlalu tinggi
Apa yang terjadi pada kampas kopling saat putaran driven gear meningkat?
Kampas kopling menyusut
Gaya sentrifugal mengurang
Permukaan kampas kopling mengenai clutch housing
Roller menekan primary sliding sheeve
Apa yang dimaksud dengan CVT dalam transmisi otomatis CVT
Continuously Variable Transmission
Circular Variable Transmission
Constant Variable Transmission
Controlled Variable Transmission
Apa yang dimaksud dengan "primary sliding sheeve" dalam konteks transmisi otomatis CVT?
Permukaan clutch housing
Komponen yang digerakkan oleh roller
Bagian yang digerakkan oleh ignition switch
Kanvas Kopling centrifugal
Komponen dibawah ini yang termasuk komponen pulley primer adalah…
Weight,cam
Torsi cam
Clutch carier
Drive axle
Jika piringan pulley secondary semakin melebar, maka diameter v-belt pada pulley akan..
mengecil
membesar
tetap
melebar
Apakah fungsi v-belt pada motor matic
Untuk menghubungkan pulley primer dengan pulley skunder
Untuk mengatur kecepatan motor
Untuk memperhalus mekanisme CVT
Untuk menambah momen puntir mesin
Di bawah ini adalah akibat kerusakan komponen kopling pada sistem transmisi otomatis. Bila sepeda motor automatic mengalami unjuk kerja lemah pada kecepatan tinggi, maka penyebabnya adalah….
Pegas clutch shoe patah
Pegas driven face lemah
Clutch shoe aus atau rusak
Weight rollers terlalu berat
Fungsi utama dari sistem pelumasan pada mesin adalah…
Mendinginkan ruang bakar
Mengurangi keausan antar komponen
Membersihkan karburator
Meningkatkan kompresi mesin
Busi digunakan untuk…
Mengatur udara masuk
Menyalakan campuran bahan bakar dan udara
Mengukur suhu mesin
Mengalirkan bahan bakar
Karburator digunakan pada kendaraan dengan sistem bahan bakar…
Injeksi
Solar
Konvensional
Elektrik
Di bawah ini yang bukan termasuk jenis pelayanan di sebuah bengkel adalah...
Modification engine
Tune-up engine
Overhaul engine
Tire repairs
Di bawah ini yang termasuk jenis limbah yang dihasilkan bengkel sepeda motor adalah...
Using oil
Use oil
Used oil
Based oil
Keselamatan kerja tercantum dalam undang undang........
UU No. 1 Tahun 1970
UU No. 2 Tahun 1970
UU No. 3 Tahun 1970
UU No. 5 Tahun 1970
